Nastavení a schéma zapojení časového relé: podrobný návod
Časové relé umožňuje přesné řízení zapínání a vypínání elektrických zařízení podle nastaveného časového zpoždění. Správné nastavení a správné schéma zapojení jsou klíčové pro spolehlivou funkci automatizace v průmyslu i domácnosti. Elektronické časové relé nabízí široké možnosti přizpůsobení, které vám krok za krokem představím.
Podstata v kostce
- Existují tři hlavní typy časových relé: elektromagnetická, pneumatická a elektronická.
- Elektromagnetická relé mají dobu zapnutí 0,07-0,11 s a vypnutí 0,5-1,4 s.
- Pneumatická relé umožňují nastavení zpoždění v rozsahu 1-60 sekund s přesností ±10 %.
- Elektronická relé nabízejí nastavení od sekund až po dny v týdnu s vysokou přesností.
- Teplotní rozsah pro provoz časových relé je obvykle od -20 °C do +50 °C.
Typy časových relé a jejich základní charakteristiky
Časové relé se dělí na tři hlavní typy podle principu fungování a rozsahu nastavení časového zpoždění. Elektromagnetické relé má dobu zapnutí mezi 0,07 až 0,11 sekundy a dobu vypnutí 0,5 až 1,4 sekundy, což je ideální pro rychlé spínání s přesně danými intervaly. Pneumatické relé umožňuje nastavení časového zpoždění v rozmezí 1 až 60 sekund s přesností přibližně ±10 %, což se hodí pro pomalejší aplikace vyžadující delší reakční dobu. Elektronické časové relé nabízí nejširší možnosti nastavení – od sekund až po dny – a často zahrnuje i programovatelné funkce pro složitější řízení.
Tyto typy časových relé se liší nejen v přesnosti, ale i v konstrukci a způsobu zapojení do elektrického obvodu. Elektromagnetické relé pracuje na principu cívky a mechanického spínače, pneumatické využívá vzduchový odpor k regulaci zpoždění, zatímco elektronické relé využívá digitální obvody. Pro správné časové relé nastavení je nezbytné znát tyto charakteristiky, aby se vybralo vhodné relé podle požadavků zařízení.
- Elektromagnetické relé: doba zapnutí 0,07-0,11 s, doba vypnutí 0,5-1,4 s
- Pneumatické relé: nastavení zpoždění 1-60 s s přesností ±10 %
- Elektronické relé: nastavení od sekund až po dny, často programovatelné
Jak funguje časové relé a jak ho zapojit

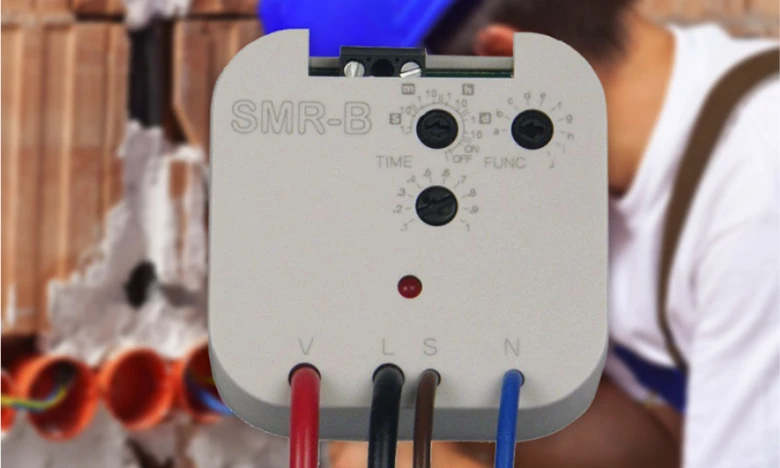

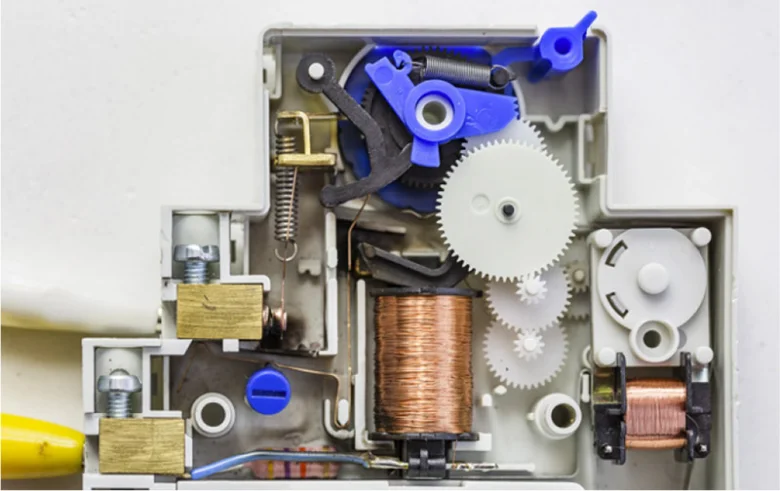

Základní schéma zapojení relé vždy zahrnuje cívku, která aktivuje spínací kontakty. Nastavení časového relé spočívá v volbě správného typu relé a úpravě časového zpoždění podle potřeby spínání zařízení. Pro přesné nastavení je vhodné využít manuály k jednotlivým typům relé a dodržet doporučené hodnoty uvedené výrobcem.
Jak nastavit časové parametry časového relé
Nastavení časového relé závisí na typu relé a požadovaném režimu spínání. Existují symetrická časová relé, která mají stejnou dobu sepnutí i pauzy, a asymetrická, umožňující nezávislé nastavení těchto intervalů. Níže najdete podrobný postup, jak nastavit časové relé krok za krokem u nejčastěji používaných modelů CRM-91H, CRM-2H a CRM-2HE, včetně digitálních variant.
Symetrické nastavení časového relé CRM-91H
Model CRM-91H nabízí symetrické časové relé nastavení, kdy doba sepnutí relé je shodná s dobou pauzy. Pomocí vestavěných potenciometrů nastavíte dobu sepnutí a pauzy v rozsahu přibližně od 0,1 sekundy do několika minut. Tento typ nastavení je vhodný pro aplikace, kde se spínání a pauza opakují pravidelně a stejně dlouho. Přesné seřízení potenciometru podle požadovaného času je základní krok pro správné fungování. Pro kontrolu doporučuji po nastavení ověřit, zda relé odpovídá požadovanému časovému zpoždění v praxi.
Asymetrické nastavení časových relé CRM-2H a CRM-2HE
Časová relé CRM-2H a CRM-2HE umožňují asymetrické nastavení, tedy nezávislé volby doby sepnutí a pauzy v rozsahu od 0,1 sekundy až do 100 dnů. Nastavení je možné provést kombinací potenciometrů a digitálních čítačů, přičemž digitální časové relé často poskytuje i programovatelné režimy. Tento typ časového relé je vhodný pro složitější spínací sekvence, kde doba sepnutí a doba pauzy nejsou stejné. Pro správné nastavení časového zpoždění postupujte podle návodu výrobce a vždy zkontrolujte funkci v reálném provozu.
- Identifikace modelu – zjistěte, zda máte symetrické (CRM-91H) nebo asymetrické relé (CRM-2H, CRM-2HE).
- Nastavení potenciometrů – upravte hodnoty dle požadovaného času sepnutí a pauzy.
- Programování digitálních čítačů – pokud je k dispozici, nastavte přesné časové hodnoty.
- Testování – ověřte správnost nastavení v elektrickém obvodu podle schéma zapojení relé.
Tip: Častá chyba při nastavení časového relé je nepřesné seřízení potenciometru bez následné kontroly, což vede k nesprávnému časovému zpoždění spínání. Pro spolehlivý provoz doporučuji vždy ověřit nastavení v konkrétním zařízení.
Základní schéma zapojení časového relé
Základní schéma zapojení časového relé představuje klíčový krok pro správnou funkci automatického spínání v elektrickém obvodu. V této části popíšeme, jak připojit napájecí vedení, jistič, spínací kontakty a zátěž tak, aby časové relé pracovalo spolehlivě a bezpečně.
Příklad základního zapojení 12V časového relé
Schéma zapojení časového relé 12V zahrnuje připojení napájecího vedení přímo k napájecím svorkám relé, přičemž fázové vedení prochází přes jistič chránící obvod před přetížením. Výstupní spínací kontakty relé jsou pak zapojeny do okruhu zátěže, která se má ovládat. Tento postup při zapojení a nastavení časového relé platí zejména pro elektronické časové relé s nastavením časového zpoždění.
| Komponenta | Popis | Funkce v obvodu |
|---|---|---|
| Napájecí vedení | Připojeno k napájecím svorkám relé | Dodává napětí pro provoz relé |
| Jistič | Umístěn na fázovém vedení | Chrání obvod před přetížením |
| Spínací kontakty | Ovládí připojení zátěže | Spínají napájení zátěže dle nastavení |
Třípólové relé umožňuje zapojit více spínacích kontaktů současně, což rozšiřuje možnosti automatizace. Pro správné nastavení časového relé doporučuji pečlivě sledovat technický list konkrétního typu relé a přizpůsobit nastavení časového zpoždění požadovanému provozu zařízení.
Bezpečná instalace časového relé a normy
Při montáži a provozu časového relé je nutné dodržovat přesné bezpečnostní normy pro zajištění správné funkce a prodloužení životnosti zařízení. Relé se instaluje výhradně na DIN lištu v rozváděči, kde je pevně uchyceno a chráněno před mechanickým poškozením. Provozní teplotní rozsah relé je od -20 °C do +50 °C, přičemž maximální relativní vlhkost vzduchu nesmí překročit 80 %.
Před započetím zapojení a nastavení časového relé je nezbytné vždy odpojit napájení elektrického obvodu, aby se zabránilo úrazu elektrickým proudem a poškození elektronických komponent. Častou chybou je nesprávné připojení svorek relé, zejména záměna napájecích a spínacích kontaktů, což může způsobit nesprávné fungování časového zpoždění nebo úplné selhání zařízení. Dalším rizikem je nedostatečné uzemnění, které může vést k poruchám a zvýšenému riziku elektrického šoku.
Tipy pro bezpečné nastavení časového relé v elektrickém obvodu:
- Odpojte napájení před instalací a kontrolou zapojení
- Montujte relé pouze na DIN lištu podle doporučeného schématu zapojení relé
- Dodržujte teplotní rozsah -20 °C až +50 °C a vlhkost do 80 %
- Pečlivě ověřte správné připojení napájecích a spínacích svorek podle technického listu
- Zajistěte správné uzemnění rozváděče a připojených zařízení
Tento postup minimalizuje riziko poruch a zajistí dlouhodobou spolehlivost elektronických i elektromagnetických časových relé. Instalace na DIN lištu usnadňuje výměnu a servis relé bez nutnosti zásahu do celého rozváděče.
Pro koho je instalace časového relé na DIN lištu vhodná vs. pro koho ne:
Instalace na DIN lištu je ideální pro průmyslové a domácí rozváděče s dostatečným místem a standardizovanými úchyty. Naopak v malých nebo nestandardních elektrokrabicích bez DIN lišty je vhodnější použít bi-stabilní relé s možností montáže do krabice KP 68 nebo jiných speciálních instalačních prvků.
Dodržení těchto bezpečnostních pravidel a správné schéma zapojení časového relé 12 V či jiného napětí je klíčové pro spolehlivý provoz a ochranu elektrických zařízení před poškozením.
Řešení běžných problémů a chyb při nastavování a zapojení časových relé
Mechanické opotřebení kontaktů a eliminace cvakání
Mechanické elektromagnetické časové relé mají dobu odezvy 0,07-0,11 sekundy pro sepnutí a 0,5-1,4 sekundy pro rozepnutí kontaktů. Časté spínání vede k rychlému opotřebení kontaktů a vzniku mechanického cvakání, což může způsobit poruchy v obvodu a zkrácení životnosti relé. Tento problém výrazně snižuje použití polovodičových výstupů, například triaků, které nahrazují mechanické kontakty a umožňují bezhlučné a bezopotřební spínání.
Tip: Pro aplikace s častým spínáním doporučuji zvolit elektronická relé s polovodičovým výstupem, jako je CRM-9S, která zvládají proud až 0,7 A a eliminují mechanické opotřebení.
Přesné nastavení časového zpoždění
Nesprávné nastavení časového zpoždění je častou příčinou nesprávné funkce zařízení. U mechanických relé bývá rozsah nastavení omezený a často symetrický (doba sepnutí = doba rozepnutí), například u modelu CRM-91H. Pro asymetrické nastavení délky impulsu a pauzy je vhodné použít relé CRM-2H nebo CRM-2HE, kde lze nastavit časové intervaly v rozsahu od 0,1 sekundy až do 100 dnů pomocí externích potenciometrů.
Při nastavování časového relé je nutné vyhnout se příliš krátkým intervalům, které mohou způsobit nestabilní sepnutí, a naopak příliš dlouhým intervalům, které mohou zdržet reakci zařízení. Přesnost nastavení pneumatických relé je ±10 %, elektronická relé dosahují přesnosti v řádu milisekund.
Správné zapojení podle schématu a volba typu relé
Chybné zapojení časového relé často vzniká při nedodržení schématu zapojení, což vede k nesprávnému napájení vinutí nebo kontaktů. Základní schéma zapojení časového relé zahrnuje připojení napájecího napětí k příslušným svorkám, fázové vedení přes jistič na vstupní kontakt a výstupní kontakt relé k ovládanému zařízení.
Při zapojení relé 12 V DC je nutné dodržet polaritu vinutí, u AC relé je třeba respektovat fázi a nulový vodič. Relé s více póly (např. RP 700 3P) umožňují spínat více obvodů současně, což je vhodné pro složitější aplikace.
Tip: Při instalaci vždy odpojte napájení a ověřte pevnost svorek. Nesprávné utažení může způsobit přehřívání a poruchu relé.
Výběr relé podle provozních podmínek a zatížení
Volba typu časového relé musí odpovídat charakteru zátěže a provozním podmínkám. Elektromagnetická relé jsou vhodná pro stejnosměrné obvody s proudy do několika ampérů, pneumatická relé pro jednoduché časové zpoždění v rozsahu sekund až minut s přesností ±10 %. Elektronická relé zvládají široký rozsah napětí 12-240 V AC a umožňují programovatelné nastavení v sekundách, minutách i dnech.
Pro časté spínání a induktivní zátěže doporučuji elektronická relé s polovodičovým výstupem, která snižují mechanické opotřebení. Pneumatická relé se hodí pro méně přesné aplikace, kde není kritická přesnost časování.
Pro koho se to hodí: Elektronická programovatelná relé jsou ideální pro inteligentní domy a průmyslové aplikace s požadavkem na přesné a opakované časování.
Pro koho NE: Pneumatická relé nejsou vhodná tam, kde je potřeba přesné a rychlé nastavení časových parametrů.
Kontrola a ověření funkce v reálném provozu
Při nastavování a zapojení časového relé doporučuji vždy postupovat krok za krokem podle schématu a po nastavení provést test v reálném provozu. Restart časování u některých modelů, například CRM-2HE, se provádí vypnutím a opětovným zapnutím napájení, což je nutné mít na paměti při ladění.
Při testování sledujte, zda relé spíná v nastavených časových intervalech bez zpoždění nebo předčasného sepnutí. Nesprávné nastavení může vést k přetížení zařízení nebo jeho nefunkčnosti.
Tip: Používejte multifunkční relé s LCD displejem, které umožňují přehledné nastavení a kontrolu parametrů, čímž minimalizujete chyby při nastavování.
—
| Problém | Příčina | Řešení |
|---|---|---|
| Mechanické cvakání | Opotřebení kontaktů | Použití polovodičového výstupu (triak) |
| Nesprávné časové zpoždění | Špatné nastavení potenciometrů | Použití elektronických relé s digitálním nastavením |
| Chybné zapojení | Nedodržení schématu | Kontrola a pevné utažení vodičů, ověření polarity |
| Přehřívání relé | Volba nevhodného typu relé | Výběr relé podle zatížení a provozních podmínek |
Doporučení pro výběr časového relé podle aplikace a typu zátěže
Výběr správného časového relé závisí především na typu zátěže, kterou bude spínat. Odporové zátěže, například žárovky nebo topné tělesa, zpravidla nevyžadují speciální úpravy, zatímco induktivní zátěže, jako jsou elektromotory nebo transformátory, kladou na relé vyšší nároky kvůli indukčnímu proudu při spínání. Jmenovitý proud časového relé by měl být přibližně 0,7 A, což je běžná hodnota pro menší aplikace.
Model CRM-9S nabízí polovodičový výstup typu triak, který eliminuje mechanické opotřebení a umožňuje přesné nastavení časového zpoždění. Elektronické časové relé tohoto typu jsou vhodná pro situace, kde je potřeba spolehlivé automatické vypnutí bez jiskření a hluku. Řada ELKO EP zahrnuje programovatelné relé s možností detailního nastavení časových funkcí a snadným zapojením podle přehledného schématu zapojení relé.
| Typ relé | Výstup | Jmenovitý proud | Vhodné pro typ zátěže |
|---|---|---|---|
| CRM-9S | Polovodičový (triak) | cca 0,7 A | Odporová i induktivní |
| ELKO EP | Elektronické programovatelné | do 10 A | Široký rozsah aplikací |
| Elektromagnetické | Mechanický kontakt | závisí na modelu | Vyšší proudy, robustní |
Tipy pro nastavení časového relé v elektrickém obvodu
Pro správné nastavení časového relé pro automatické vypnutí je klíčové zvolit vhodný typ relé dle charakteru zátěže a provozních podmínek. Elektronická relé s programovatelnými funkcemi umožňují přesné nastavení časového zpoždění, což minimalizuje chyby při zapojení časového relé a zvyšuje spolehlivost celého systému.
Integrace časových relé do moderních systémů automatizace a inteligentních domácností
Multifunkční elektronická časová relé představují základní komponentu moderních systémů automatizace a inteligentních domácností díky své schopnosti přesného programovatelného nastavení časových parametrů včetně týdenních cyklů. Umožňují řízení osvětlení, vytápění, větrání a bezpečnostních systémů s přesností na sekundy, což výrazně zvyšuje energetickou efektivitu a komfort provozu. Na rozdíl od elektromagnetických relé, která mají dobu odezvy v řádu desetin sekund a omezené možnosti nastavení, elektronická relé pracují na bázi mikroprocesorů a digitálních čítačů impulsů s nastavitelným rozsahem od sekund až po dny a týdny.
Integrace elektronických časových relé do inteligentních domácích systémů umožňuje nejen automatické spínání podle předem definovaných programů, ale také vzdálenou správu a monitoring pomocí řídicích jednotek. Správné schéma zapojení časového relé zahrnuje připojení napájecího napětí k určeným svorkám, připojení spínaného obvodu přes výstupní kontakty relé a respektování polarity u stejnosměrných modelů. Nesprávné zapojení, například záměna napájecích svorek nebo přetížení kontaktů, patří mezi časté chyby, které mohou vést k selhání zařízení nebo zkratu.
- Programovatelné elektronické relé umožňují nastavení až 20 různých režimů spínání, včetně impulsního, intervalového a cyklického režimu.
- Týdenní cyklus podporuje plánování spínání s přesností na jednotlivé dny a časové úseky, což je vhodné například pro řízení osvětlení podle denního režimu rodiny.
- Integrace do inteligentních systémů umožňuje optimalizaci spotřeby energie a automatické přizpůsobení provozu zařízení aktuálním podmínkám.
Jak funguje časové relé a jak ho zapojit
Pro správnou funkci časového relé je nezbytné dodržet přesné schéma zapojení přizpůsobené typu relé a napájecímu napětí. U 12V elektronických relé se napájecí vodiče připojují na svorky označené jako A1 (plus) a A2 (minus), zatímco spínací obvod je veden přes výstupní kontakty NO (normálně otevřený) nebo NC (normálně zavřený). U střídavého napětí 230 V AC je třeba respektovat připojení fáze a nulového vodiče podle výrobce.
Při instalaci je doporučeno relé montovat na DIN lištu v rozváděči a zajistit odpojení napájení před zapojením. Provozní teplotní rozsah relé bývá obvykle od -20 °C do +50 °C s maximální relativní vlhkostí 80 %. Technický list relé obsahuje detailní schéma zapojení, které je často vytištěno přímo na krytu přístroje, což usnadňuje správné připojení.
Tip: Častou chybou je nesprávné nastavení časového zpoždění bez ohledu na charakter zátěže, což může vést k předčasnému opotřebení kontaktů nebo nesprávnému spínání. Doporučuji vždy ověřit kompatibilitu relé s typem zátěže (odporová vs induktivní) a nastavit časové parametry podle skutečných požadavků aplikace.
Pro koho se to hodí vs pro koho NE: Programovatelná elektronická časová relé jsou ideální pro uživatele, kteří potřebují flexibilní a přesné časování s možností integrace do inteligentních systémů. Naopak pro jednoduché aplikace s minimálními časovými požadavky a nízkým počtem spínání mohou být vhodnější základní elektromagnetická relé kvůli nižší ceně a jednoduchosti.
Tabulka základních typů časových relé a jejich vlastností:
| Typ relé | Napájení | Rozsah nastavení | Přesnost | Vhodné pro |
|---|---|---|---|---|
| Elektromagnetické | DC (12-24 V) | 0,07-1,4 s | ±10 % | Jednoduché spínání |
| Pneumatické | Pneumatický | 1-60 s (až 120 s) | ±10 % | Průmyslové aplikace |
| Elektronické (program.) | 12-240 V AC/DC | Sekundy až dny | ±1 % | Inteligentní domácnosti |
Dodržení správného schématu zapojení a přesné nastavení časového zpoždění jsou klíčové pro spolehlivý provoz a dlouhou životnost časového relé v automatizačních systémech.
Vliv teploty a vlhkosti na přesnost a spolehlivost časových relé
Pro správnou funkci časového relé je klíčové dodržovat doporučený provozní teplotní rozsah od -20 °C do +50 °C a vlhkost vzduchu nepřesahující 80 %. Překročení těchto hodnot může způsobit chyby měření až kolem 10 % v nastavení časového zpoždění, což ovlivňuje přesnost časového relé a spolehlivost celého systému. Elektronické časové relé jsou na tyto faktory citlivější než elektromagnetické či pneumatické typy.
Při zapojení a nastavení časového relé proto vždy zohledněte:
- Umístění relé v prostředí s kontrolovanou teplotou a vlhkostí
- Volbu vhodného typu časového relé podle provozních podmínek
- Pravidelnou kontrolu a kalibraci nastavení časového zpoždění
- Využití programovatelných relé tam, kde je potřeba přesnější a adaptabilní časové řízení
Tip: Nevhodné prostředí vede k častým chybám při zapojení časového relé a jejich nastavení, proto pokud pracujete v extrémních podmínkách, zvažte použití speciálních krytů nebo přístrojů s vyšší odolností.
Časté dotazy
Jak nastavit časové relé krok za krokem?
Nastavte čas sepnutí a pauzy pomocí potenciometrů nebo digitálního displeje podle návodu výrobce, například u modelu CRM-2H lze nastavit od 0,1 s do 100 dnů.
Jaké jsou základní typy časových relé?
Existují tři hlavní typy: elektromagnetická (doba zapnutí 0,07-0,11 s), pneumatická (nastavení 1-60 s s přesností ±10 %) a elektronická relé s nastavením v sekundách až dnech.
Jak zapojit časové relé podle základního schématu?
Napájecí vedení připojte k napájecím svorkám, fázové vedení vede přes jistič ke vstupnímu kontaktu relé, výstupní kontakty spínají zátěž.
Jaké jsou bezpečnostní normy pro instalaci časového relé?
Dodržujte provozní teplotu -20 °C až +50 °C, vlhkost do 80 %, montujte relé na DIN lištu a před instalací vždy odpojte napájení.
Jak předcházet cvakání relé při zapojení?
Použijte relé s polovodičovým výstupem (triak), který eliminuje mechanické cvakání a zvyšuje životnost zařízení.
Jak vybrat časové relé podle typu zátěže?
Pro odporové a induktivní zátěže vybírejte relé s jmenovitým proudem kolem 0,7 A, jako je CRM-9S s polovodičovým výstupem.
Jak integrovat časové relé do inteligentní domácnosti?
Použijte multifunkční elektronická relé s programovatelnými režimy a týdenními cykly pro automatické řízení osvětlení a bezpečnostních systémů.
Jak teplota a vlhkost ovlivňují přesnost časového relé?
Přesnost relé může klesnout až o 10 %, pokud teplota překročí -20 °C až +50 °C a vlhkost přesáhne 80 %.
Co dělat při nesprávném nastavení časového relé?
Zkontrolujte nastavení potenciometrů nebo digitální displej, proveďte testovací zapojení a případně upravte časové parametry podle návodu.
Jaký je rozdíl mezi symetrickým a asymetrickým nastavením časového relé?
Symetrické nastavení má stejnou dobu sepnutí a pauzy (např. CRM-91H), asymetrické umožňuje samostatnou regulaci délky pulzu a pauzy (např. CRM-2H).
Jak nastavit zpoždění sepnutí časového relé pro 12V obvod?
Pro 12V časové relé nastavte zpoždění sepnutí na požadovaný interval pomocí otočného potenciometru nebo digitálního nastavení, typicky v rozsahu 0,1 až 300 sekund.
Které kroky je nutné dodržet při kontrole správnosti zapojení časového relé podle schématu?
Nejprve ověřte správné připojení napájení, poté zkontrolujte polaritu a připojení spínacích kontaktů, nakonec proveďte test sepnutí a rozepnutí relé podle časového nastavení.
