Pojistný ventil v topném systému typy a správná instalace
Pojistný ventil je klíčovou součástí každého topného systému, která zajišťuje ochranu proti přetlaku a zabraňuje poškození kotle i rozvodů. Správný výběr, montáž a nastavení tlaku jsou nezbytné pro bezpečný a bezproblémový provoz topení. Údržba pojistného ventilu pak prodlužuje jeho životnost a zvyšuje spolehlivost celého systému.
📝 Ve zkratce
- Pojistný ventil v topném systému je nastaven obvykle na tlak kolem 3 barů, při jeho překročení ventil otevře a vypustí přebytečnou vodu nebo páru.
- Správný tlak v topném systému při studeném stavu je mezi 1,0 a 1,5 bar, při ohřevu vzrůstá na 2,0 až 2,5 bar.
- Typy pojistných ventilů zahrnují pružinové, resetovatelné, pákové, míčové a vzduchové ventily, liší se konstrukcí i funkcí.
- Instalace pojistného ventilu se doporučuje co nejblíže ke kotli, ideálně ve vzdálenosti 20-30 cm od přívodního potrubí.
- Pravidelná kontrola pojistného ventilu a expanzní nádoby je nezbytná, doporučuje se kontrola tlaku jednou měsíčně a revize ventilu jednou ročně.
Hlavní typy pojistných ventilů v topných systémech
Pojistný ventil je základním bezpečnostním prvkem topného systému, který zabraňuje překročení maximálního provozního tlaku, obvykle nastaveného na 3 bary (300 kPa). Mezi nejpoužívanější typy patří pružinové, resetovatelné, pákové, míčové a vzduchové ventily, přičemž každý typ má specifickou konstrukci a funkci přizpůsobenou konkrétním požadavkům systému.

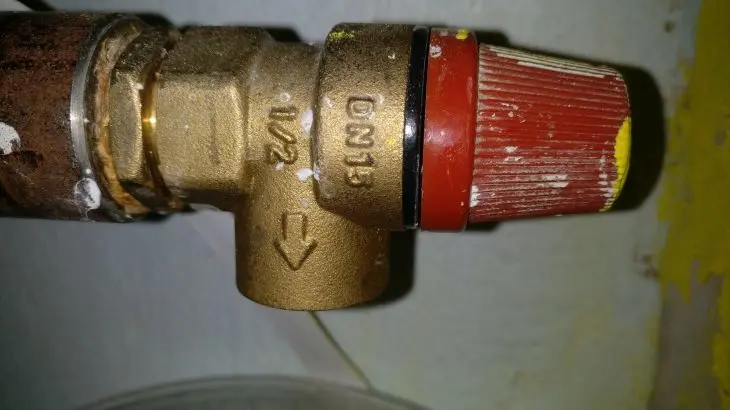

Pružinový ventil je nejčastěji používaný typ pojistného ventilu. Funguje na principu ocelové pružiny, která působí na membránu v sedle ventilu a otevírá jej při překročení nastaveného tlaku, obvykle 3 barů. Ventily mohou být továrně nastavené nebo nastavitelné přímo na místě instalace. Pružinové ventily se dělí na ventily s nízkým zdvihem (maximální zdvih 0,05 průměru sedla), vhodné pro kapaliny, a ventily s plným zdvihem, které umožňují rychlejší vypouštění většího objemu média.
Resetovatelný ventil umožňuje manuální uzavření po aktivaci, což usnadňuje kontrolu a údržbu bez nutnosti výměny ventilu. Tento typ je vhodný pro systémy, kde je potřeba rychlá obsluha a opakované použití pojistného mechanismu.
Pákový ventil pracuje na principu páky a závaží, které uvolní tlak při jeho překročení nad bezpečnou hranici. Tento typ ventilu je méně běžný, ale používá se v některých speciálních aplikacích, kde je vyžadována přesná mechanická regulace.
Míčový ventil využívá k uzavření nebo otevření speciální kuličku reagující na tlakové změny. Tento ventil se vyznačuje jednoduchou konstrukcí a spolehlivostí, ale není tak rozšířený jako pružinové ventily.
Vzduchový ventil není pojistným ventilem v klasickém slova smyslu, ale slouží k odvzdušnění topného systému. Odvzdušnění je nezbytné pro správnou funkci expanzní nádoby a minimalizaci vzniku hluku a koroze v systému. Vzduchové ventily se instalují v nejvyšších bodech systému a na radiátorech.
| Typ ventilu | Princip fungování | Nastavení tlaku | Použití |
|---|---|---|---|
| Pružinový ventil | Ocelová pružina působí na membránu | 3 bar (nastavitelné) | Většina topných systémů |
| Resetovatelný ventil | Manuální uzavření po aktivaci | Podle systému | Systémy vyžadující údržbu |
| Pákový ventil | Páka a závaží uvolní tlak | Specifické nastavení | Speciální aplikace |
| Míčový ventil | Kulička reaguje na tlakové změny | Pevné nastavení | Jednoduché systémy |
| Vzduchový ventil | Odvzdušnění systému | Není tlakový ventil | Odvzdušnění topení |
Tip: Častou chybou při instalaci pojistného ventilu je umístění ventilu příliš daleko od kotle nebo za uzavíracími armaturami, což může znemožnit správnou funkci ventilu a vést k poškození systému. Ventil by měl být instalován maximálně 20-30 cm od kotle na přívodním potrubí bez jakýchkoli uzávěrů mezi nimi.
Pro koho se pojistné ventily hodí a pro koho ne: Pružinové ventily jsou vhodné pro většinu domácích i průmyslových topných systémů s provozním tlakem do 3,5 barů. Resetovatelné ventily se hodí do systémů s častou údržbou a kontrolou. Pákové a míčové ventily jsou spíše specializované a nehodí se pro běžné instalace. Vzduchové ventily jsou nezbytné pro systémy s expanzní nádobou a pravidelným odvzdušňováním, bez nichž hrozí koroze a hlučnost.
Správná instalace pojistného ventilu v topném systému
Správná instalace pojistného ventilu v topném systému je klíčová pro bezpečný provoz kotle a ochranu celého topného okruhu. Dodržení přesné vzdálenosti a správné vedení potrubí zamezí nežádoucím poruchám a únikům vody.
Jak se montuje pojistný ventil k bojleru?
Pojistný ventil se montuje na přívodní potrubí topného systému ideálně ve vzdálenosti 20 až 30 cm od kotle nebo bojleru. Tato vzdálenost umožňuje správné fungování ventilu, protože příliš blízká instalace by mohla omezit jeho reakci na tlakové změny. Mezi kotlem a pojistným ventilem nesmí být žádné uzavírací kohoutky ani čerpadla, protože by mohly znemožnit únik přetlaku a ohrozit bezpečnost systému. Výstupní potrubí ventilu musí být vedeno tak, aby bezpečně odvádělo přebytečnou kapalinu mimo topný systém, například do kanalizace nebo do bezpečného odtokového prostoru. Nesprávné vedení výstupu může způsobit poškození podlahy nebo zařízení.
- Umístěte pojistný ventil na přívodní potrubí 20-30 cm od kotle.
- Odstraňte všechny uzavírací kohoutky mezi kotlem a ventilem.
- Připojte výstupní potrubí tak, aby kapalina odtékala bezpečně mimo topný systém.
- Zkontrolujte těsnost všech spojů a správnou funkci ventilu při nastavení tlaku topení.
Na co si dát pozor: častá chyba je instalace kohoutku mezi kotel a pojistný ventil, což může znemožnit únik přetlaku a vést k nebezpečnému přetížení systému.
Jaké jsou typy pojistných ventilů v topném systému?
V topných systémech se nejčastěji používají pružinové pojistné ventily a resetovatelné ventily. Pružinové ventily pracují na principu pružiny, která se otevře při překročení nastaveného tlaku, čímž uvolní přebytečnou kapalinu a zabrání poškození kotle i expanzní nádoby topení. Resetovatelné ventily umožňují po aktivaci ruční obnovení funkce, což usnadňuje údržbu pojistného ventilu bez nutnosti výměny. Výběr ventilu závisí na konstrukci topného systému a požadavcích na bezpečnost.
Pružinové ventily se hodí pro běžné domácí kotle s automatickým odvzdušněním, zatímco resetovatelné ventily jsou vhodné tam, kde je požadována častá kontrola a bezpečnostní dohled.
Tip: Pro instalaci pojistného ventilu v radiátoru se doporučuje konzultace s odborníkem, aby byla zajištěna správná funkce a kompatibilita s topným systémem.
Nastavení tlaku pojistného ventilu a tlakové parametry systému
Provozní tlak topného systému se obvykle pohybuje mezi 1,0 a 1,5 bar v chlazeném stavu. Při ohřevu vody se tlak zvyšuje až na 2,0 až 2,5 bar, což je normální fyzikální reakce. Pojistný ventil v topení musí být nastaven tak, aby tlak, při kterém ventil začne otevírat, byl o 25 až 30 % vyšší než maximální provozní tlak. To znamená, že standardní nastavení pojistného ventilu topení je kolem 3 bar. Tento přídavek tlaku zajišťuje bezpečnostní rezervu a chrání systém před nebezpečnými přetlakovými situacemi.
Správné nastavení tlaku pojistného ventilu je klíčové pro bezpečnost a správnou funkci topného systému. Pokud by byl ventil nastaven příliš nízko, otevíral by se zbytečně často a mohl by způsobovat únik vody nebo snížení tlaku v systému. Naopak příliš vysoký tlak může znamenat riziko prasknutí potrubí nebo poškození expanzní nádoby topení. Údržba pojistného ventilu proto zahrnuje i kontrolu jeho nastavení a pravidelnou diagnostiku.
Přehled tlaků v topném systému
| Stav systému | Provozní tlak (bar) | Nastavení pojistného ventilu (bar) |
|---|---|---|
| Studený stav | 1,0-1,5 | 3,0 |
| Ohřev vody | 2,0-2,5 | 3,0 |
Odborná rada: Při montáži pojistného ventilu k bojleru doporučuji zkontrolovat, zda je ventil nastaven právě na 3 bar, aby plnil svůj účel pojistného ventilu v topení a správně ochránil systém před přetlaky. Dodržení těchto parametrů výrazně snižuje riziko poruch a prodlužuje životnost celého topného systému.
Údržba a diagnostika pojistného ventilu v domácích podmínkách
Diagnostika běžných poruch pojistného ventilu
Nejčastější poruchou pojistného ventilu v topném systému je prosakování vody způsobené opotřebením těsnění nebo usazeninami na sedle ventilu. Při diagnostice je nutné změřit tlak v systému, který by měl být v klidovém stavu mezi 1,0 a 1,5 bar, a ověřit, zda ventil neotevírá při tlaku pod 3 bary, což je obvyklá hodnota nastavení. Pokud ventil protéká trvale, doporučuje se vyčistit sedlo ventilu a vyměnit těsnění, případně celý ventil. Častou chybou je vynechání pravidelné údržby, která vede k rychlejšímu opotřebení a selhání ventilu. Poruchy pojistného ventilu často souvisejí s nesprávně nastavenou nebo nefunkční expanzní nádobou, proto je vhodné kontrolovat oba prvky současně.
Pravidla údržby pojistného ventilu:
- Měsíčně kontrolujte tlak topného systému, který by měl být při studeném stavu 1,0-1,5 bar, a odvzdušňujte systém při náhlých změnách tlaku nebo hlučnosti
- Jednou ročně provádějte revizi pojistného ventilu odborníkem nebo podle návodu výrobce
- Pravidelně čistěte ventil od vodního kamene a jiných usazenin, kontrolujte stav polymerní membrány a těsnění
- Ventil okamžitě vyměňte po trvalém prosakování, mechanickém poškození nebo po 7-8 aktivacích ventilu kvůli opotřebení
Tip: Při výměně pojistného ventilu v radiátoru topení dodržte montážní vzdálenost 20-30 cm od kotle a nikdy neinstalujte mezi kotel a ventil šoupátka nebo kohoutky, aby nedošlo k poruše systému a zbytečným nákladům.
Včasná a pravidelná diagnostika pojistného ventilu výrazně prodlužuje životnost topného systému a minimalizuje riziko havárií způsobených přetlakem.
Důsledky nesprávné instalace pojistného ventilu v topném systému
Nesprávná instalace pojistného ventilu v topném systému může způsobit závažné poruchy a výrazně snížit životnost celého zařízení. Pojistný ventil je nastaven na maximální tlak obvykle kolem 3 barů (300 kPa) a při jeho překročení automaticky vypouští přebytečnou vodu, čímž chrání kotel, potrubí a další komponenty před poškozením. Pokud je ventil instalován nesprávně, například příliš daleko od kotle nebo za uzavíracími armaturami, jeho funkce se výrazně omezuje a hrozí přetlak, který může vést k prasknutí potrubí nebo selhání kotle.
Častou chybou je také nesprávné nastavení provozního tlaku topení, kdy tlak v systému překračuje doporučenou hodnotu 2,5 baru a ventil se spouští příliš často. To způsobuje zbytečné úniky vody a zvyšuje riziko koroze a usazování vodního kamene v systému. Dalším problémem je nevhodný typ pojistného ventilu, například použití ventilu s nižším průměrem než přívodní potrubí, což zvyšuje hydraulický odpor a omezuje rychlost vypouštění přetlaku.
Jak funguje pojistný ventil v topném systému a jak ho nainstalovat
Správná instalace pojistného ventilu vyžaduje umístění ventilu co nejblíže ke kotli, ideálně na přívodním potrubí ve vzdálenosti 200-300 mm. Mezi kotlem a ventilem nesmí být žádné šoupátko, kohoutek ani čerpadlo, protože by to znemožnilo rychlé otevření ventilu při překročení tlaku. Výstupní potrubí ventilu musí odvádět přebytečnou vodu mimo topný systém, nejlépe do bezpečného odtoku nebo nádrže. Ventil by měl být instalován v nejvyšším bodě cirkulačního systému, aby mohl efektivně odvádět přetlak.
Mezi hlavní příčiny poruch patří:
- nesprávné umístění ventilu mimo doporučenou vzdálenost od kotle, které zhoršuje reakční dobu ventilu
- zanedbání pravidelné údržby, kdy zanesený nebo zkorodovaný ventil ztrácí těsnost a může se zasekávat
- nesprávné nastavení tlaku pojistného ventilu, kdy je tlak reakce nastaven příliš nízko nebo příliš vysoko oproti provoznímu tlaku systému
- použití ventilu s nevhodným typem nebo materiálem, který není kompatibilní s provozními podmínkami topení
Tip: Při instalaci pojistného ventilu vždy ověřte, že jeho tlak reakce je o 25-30 % vyšší než maximální provozní tlak vašeho topného systému, a že průměr ventilu odpovídá průměru přívodního potrubí. Nesprávná instalace a nastavení ventilu vede nejen k častým únikům vody, ale také k předčasnému opotřebení kotle a dalším nákladným opravám.
Bezpečnostní skupina a doplňkové prvky topného systému
Bezpečnostní skupina tvoří klíčovou sestavu prvků v topném systému, která zajišťuje správné nastavení tlaku topení a celkovou bezpečnost provozu. Tato skupina obsahuje pojistný ventil, tlakoměr, odvzdušňovací ventil a expanzní nádobu. Pojistný ventil v topném systému slouží k ochraně před přetlakem tím, že umožňuje bezpečné uvolnění přebytku vody, což zabraňuje poškození zařízení.

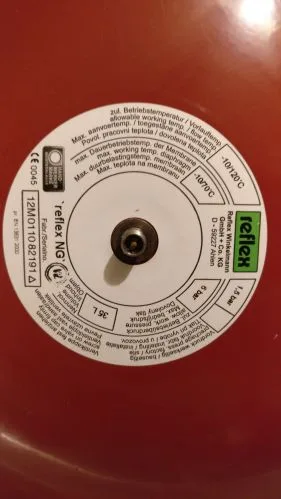

Tlakoměr monitoruje aktuální tlak v topení a pomáhá tak správně nastavit hodnoty, které expanzní nádoba topení reguluje. Expanzní nádoba přijímá přebytečný objem vody vznikající při zahřátí a tím udržuje tlak v systému stabilní. Odvzdušňovací ventil umožňuje odvzdušnění topného systému, což zlepšuje cirkulaci a předchází korozi.
Vztahy mezi těmito prvky jsou úzce propojené – bez správné funkce odvzdušňovacího ventilu nebo expanzní nádoby by pojistný ventil nemusel správně plnit svou roli. Proto je při montáži pojistného ventilu i ostatních součástí bezpečnostní skupiny třeba dbát na přesné dodržení doporučených postupů.
Tip: Pro lepší pochopení fungování bezpečnostní skupiny doporučuji využít infografiku znázorňující vzájemné propojení pojistného ventilu, tlakoměru, odvzdušňovacího ventilu a expanzní nádoby. Takový vizuální přehled usnadní správnou montáž a údržbu pojistného ventilu v topném systému.
Časté dotazy k pojistným ventilům v topných systémech
Jaké jsou hlavní typy pojistných ventilů používaných v topných systémech?
Mezi hlavní typy bezpečnostních ventilů topení patří pružinové, resetovatelné, pákové, míčové a vzduchové ventily. Každý typ se liší konstrukcí a způsobem fungování, což ovlivňuje jejich vhodnost pro konkrétní topný systém.
Jak správně namontovat pojistný ventil na bojler?
Montáž pojistného ventilu vyžaduje instalaci co nejblíže ke kotli, ideálně ve vzdálenosti 20-30 cm od přívodního potrubí. Instalace nesmí obsahovat uzavírací kohoutky mezi kotlem a ventilem, aby byl zajištěn bezpečný odvod přetlaku.
Na jaký tlak by měl být nastaven pojistný ventil?
Nastavení tlaku topení u pojistného ventilu obvykle činí kolem 3 barů. Tento tlak je o 25-30 % vyšší než běžný provozní tlak topného systému, což umožňuje účinnou ochranu proti přetlaku.
Jak často je potřeba kontrolovat pojistný ventil?
Údržba pojistného ventilu zahrnuje měsíční kontrolu tlaku v systému a roční odbornou revizi samotného ventilu, která zajistí bezproblémový provoz a prodlouží životnost zařízení.
Co znamená, když pojistný ventil začne prosakovat?
Prosakování ventilu často signalizuje opotřebení pružiny nebo nesprávné nastavení tlaku. V takovém případě je nutná odborná revize ventilu nebo jeho výměna, aby nedošlo k poškození topného systému.
Jaké jsou důsledky nesprávné instalace pojistného ventilu?
Nesprávná montáž může způsobit úniky vody, poškození kotle a snížení životnosti topného systému. Nejčastější chybou je instalace kohoutků mezi kotel a ventil nebo příliš malá vzdálenost od kotle.
Jak zjistit, že je potřeba vyměnit pojistný ventil?
Výměna pojistného ventilu se doporučuje po 7-8 aktivacích nebo při opakovaných závadách, které naznačují sníženou spolehlivost bezpečnostního prvku.
Jaké materiály se používají pro výrobu pojistných ventilů?
Těla ventilů jsou vyrobena z mosazi, bronzu, nerezu nebo litiny, zatímco pružiny jsou ocelové. Tyto materiály zajišťují odolnost proti korozi a vysokému tlaku.
Jak lze odvzdušnit topný systém?
Odvzdušnění se provádí otevřením odvzdušňovacího ventilu po ochlazení systému. Ventil držte otevřený, dokud z něj nevytéká voda bez bublinek vzduchu.
Jak pojistný ventil spolupracuje s expanzní nádobou?
Expanzní nádoba topení reguluje tlak v systému a zabraňuje častému spínání pojistného ventilu tím, že vyrovnává objem vody při jejím zahřátí.
Je možné pojistný ventil nastavit svépomocí?
Nastavení tlaku ventilu by měl provádět odborník, protože nesprávné nastavení může ohrozit bezpečnost a funkčnost topného systému.
Jaký je optimální tlak expanzní nádoby?
Předtlak expanzní nádoby by měl být nastaven na 0,8-1,0 bar podle celkového objemu topného systému, aby správně vyrovnával tlakové změny.
Kde by mělo být umístěno výstupní potrubí pojistného ventilu?
Výstupní potrubí musí odvádět přebytečnou vodu bezpečně mimo systém, například do odpadního potrubí nebo ven z budovy, aby nedošlo k poškození okolí.
Jaký je rozdíl mezi pojistným ventilem a odvzdušňovacím ventilem?
Pojistný ventil chrání systém před přetlakem a jeho následky, zatímco odvzdušňovací ventil slouží k odstranění vzduchu, který by mohl snížit účinnost topení.
Jaké jsou časté chyby při montáži pojistného ventilu?
Nejčastěji se chybuje uvedením kohoutků mezi kotel a ventil nebo nesprávným dodržením vzdálenosti 20-30 cm, což může vést k nefunkčnosti bezpečnostního ventilu.
