Typy regulátorů tlaku vody a způsoby instalace ve

Regulátory tlaku vody, známé také jako redukční ventily tlaku vody, chrání domácí rozvody před přetlakem a zajišťují stabilní průtok. Výběr vhodného typu redukčního ventilu a správná instalace regulátoru tlaku jsou klíčové pro dlouhodobou spolehlivost vodovodního systému. Nastavení tlaku vody musí odpovídat specifikům vašeho domu i místnímu vodovodnímu řádu.

Hlavní typy regulátorů tlaku vody ve vodovodním systému

Regulátor tlaku vody se ve vodovodním systému používá k udržení stabilního tlaku, který zabraňuje přetížení potrubí a spotřebičů. Mezi základní typy patří pístové, membránové, ventilové a pružinové regulátory, které se odlišují konstrukcí i principem regulace tlaku. Výkon těchto zařízení se liší podle určení – domácí regulátory obvykle zvládnou průtok do 3 m³/h, komerční modely do 16 m³/h a průmyslové pak nad 16 m³/h.

Pístový regulátor tlaku vody pracuje na principu působení pístu, který stlačuje pružinu. Pružina pak ovlivňuje tlak vody nastavený na požadovanou hodnotu. Membránový regulátor využívá pružnou membránu, která zároveň chrání vnitřek ventilu před zanášením a usnadňuje přesné řízení tlaku. Ventilové regulátory přímo regulují průtok vody pomocí ventilového mechanismu, zatímco pružinové typy nastavují tlak pomocí síly pružiny působící proti vodnímu tlaku.

Mezi moderní řešení patří inteligentní regulátory IMT, které mají průtok až 1,5 m³/h a nastavují tlak v rozsahu 0,1 až 0,4 MPa. Tyto ventily obsahují filtrační vložku z nerezové oceli, která zvyšuje životnost zařízení a snižuje nároky na údržbu regulátoru tlaku. Instalace regulátoru tlaku ve vodovodním systému musí zohlednit typ zařízení i požadovaný rozsah nastavení tlaku vody.

Typy redukčních ventilů tlaku vody a jejich technické parametry

Tip: Při výběru typu regulátoru tlaku vody je nutné zvážit požadovaný průtok a rozsah nastavení tlaku, aby bylo možné efektivně chránit domácí vodovodní zařízení před nežádoucím tlakem.

Regulátor tlaku vody ve vodovodním systému výrazně zlepšuje stabilitu tlaku vody v domácnosti i komerčních objektech. Výhody použití regulátoru tlaku vody spočívají v ochraně potrubí před poškozením a snížení spotřeby vody díky optimálnímu nastavení tlaku. Při instalaci je třeba dbát na správný výběr typu podle výkonu a účelu použití, protože nevhodný regulátor může vést k častým poruchám nebo nedostatečné regulaci tlaku.

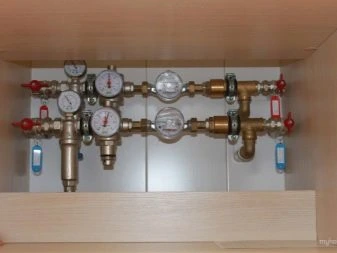

Způsoby instalace regulátoru tlaku vody ve vodovodním systému

Instalace regulátoru tlaku vody ve vodovodním systému vyžaduje přesné dodržení několika zásad pro zajištění správné funkce a dlouhé životnosti zařízení. Správné umístění a příprava potrubí jsou klíčové, přičemž rozdíly v instalaci existují mezi rodinnými a bytovými domy.

Kam umístit regulátor tlaku vody ve vodovodním systému?

Regulátor tlaku vody se instaluje vždy za hlavní uzávěr vody ve vodovodním systému. Instalace musí být provedena vertikálně, protože toto umístění zaručuje správné působení membrány a pružiny uvnitř regulátoru. Na těle zařízení je označen směr průtoku, který je nutné dodržet, aby regulátor správně reguloval tlak. Nesprávné umístění může vést k nesprávnému nastavení tlaku vody a poškození zařízení. Vertikální instalace za hlavním uzávěrem zároveň umožňuje bezpečný přístup pro údržbu, jako je čištění síťového filtru.

Jak připravit potrubí před instalací regulátoru tlaku?

Před instalací regulátoru tlaku vody je nutné potrubí důkladně vyčistit od usazenin a nečistot. Tyto nečistoty by mohly poškodit membránu regulátoru nebo pružinu, což by vedlo k nesprávnému nastavení tlaku vody a zkrácení životnosti zařízení. Doporučuje se instalovat síťový filtr před regulátor, aby se minimalizovalo riziko zanesení. Čisté potrubí zajišťuje plynulý průtok vody a lepší reakci redukčního ventilu tlaku vody. Údržba regulátoru tlaku je pak jednodušší a méně častá.

Rozdíly v instalaci regulátoru tlaku vody mezi rodinnými a bytovými domy

V rodinných domech se regulátor tlaku vody instaluje přímo na hlavní přívod vody, kde je tlak vody obvykle vyšší a je potřeba jej snížit na bezpečnou úroveň pro domácí spotřebiče. V bytových domech je instalace regulátoru složitější kvůli společným vodovodním rozvodům a nutnosti koordinace s dalšími uživateli. Často se používají centrální redukční ventily tlaku vody, které obsluhují celý dům nebo více jednotek. Správné nastavení tlaku vody v bytových domech zabraňuje přetížení rozvodů a snižuje spotřebu vody.

1. Uzavřít hlavní uzávěr vody – zabráníte průtoku během instalace.
2. Vyčistit potrubí – odstranit usazeniny a nečistoty vhodným způsobem.
3. Nainstalovat síťový filtr – před regulátor pro ochranu zařízení.
4. Umístit regulátor vertikálně – s ohledem na směr průtoku uvedený na těle.
5. Připojit regulátor k potrubí – pevně a bez netěsností.
6. Otevřít hlavní uzávěr a zkontrolovat tlak – nastavit podle potřeby.

Tip: Častá chyba při instalaci regulátoru tlaku vody je obrácení směru průtoku, což způsobuje nesprávnou funkci a poškození membrány. Dodržujte označení na zařízení.

Pro koho se regulátor hodí: Regulátor tlaku je vhodný pro rodinné i bytové domy s kolísajícím nebo příliš vysokým tlakem vody v domácnosti. Není vhodný tam, kde je tlak vody trvale nízký, protože by mohl omezit průtok a způsobit nedostatečný přívod vody.

Jak správně nastavit a seřídit regulátor tlaku vody

Nastavení tlaku vody pomocí regulátoru tlaku probíhá změnou síly pružiny uvnitř zařízení, kterou ovládá stavěcí šroub. Otáčením tohoto šroubu, většinou pomocí imbusového klíče, se mění tlak pružiny, a tím i výstupní tlak regulátoru. Zvýšením tlaku pružiny se zvyšuje i tlak vody na výstupu, obvyklé hodnoty se pohybují kolem 0,3 MPa (3 bary), což je doporučený tlak vody v domácím vodovodním řadu.

Membrána v regulátoru tlaku vody reaguje na tlak pružiny a upravuje průtok vody, aby se tlak udržel konstantní. Tato souhra pružiny a membrány zajišťuje stabilitu a spolehlivost regulace tlaku, což chrání domácí instalaci před přetlakem a snižuje spotřebu vody.

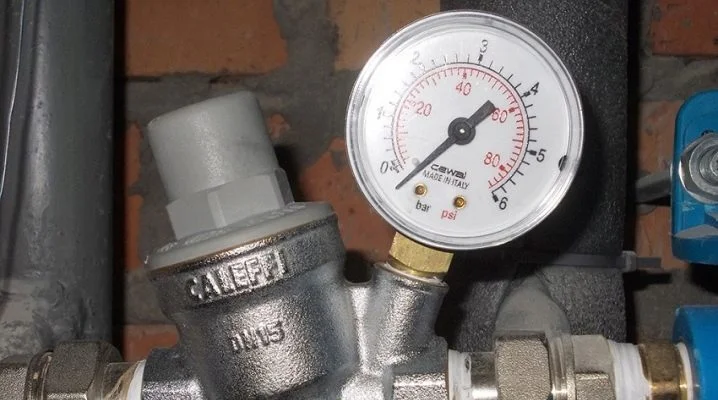

Pokud regulátor tlaku vody nemá vestavěný manometr, je třeba připojit samostatný manometr k výstupnímu potrubí. Manometr měří aktuální tlak vody, což je nezbytné pro správné seřízení zařízení. Bez přesného měření hrozí nastavení příliš vysokého či nízkého tlaku, což může vést k poškození vodovodních zařízení nebo nedostatečnému průtoku.

• Používejte imbusový klíč odpovídající velikosti stavěcího šroubu pro přesné otáčení
• Při nastavování tlaku vždy sledujte hodnotu na manometru, ideálně v klidovém režimu
• Nastavte tlak podle doporučení výrobce, obvykle kolem 0,3 MPa pro rodinné domy
• Po nastavení zkontrolujte, zda nedochází k netěsnostem či vibracím v systému
• Provádějte pravidelnou údržbu regulátoru tlaku, aby pružina a membrána zůstaly funkční a bez koroze

Jak správně seřídit regulátor tlaku vody v rodinném domě

Seřízení začněte vždy od nejnižšího doporučeného tlaku a postupně zvyšujte otáčením stavěcího šroubu, dokud manometr neukáže požadovanou hodnotu. Při nastavení dbejte na rovnoměrný tlak vody ve všech odběrných bodech. Vyvarujte se časté chyby: příliš rychlého nebo nadměrného otáčení šroubu, které může poškodit pružinu nebo membránu.

Tip: Pokud se tlak v domácnosti výrazně mění, zkontrolujte stav pružiny a membrány, případně údržbu regulátoru tlaku, protože opotřebené části narušují stabilitu nastavení.

Materiály, konstrukční vlastnosti a modely regulátorů tlaku vody

Materiály regulátorů tlaku vody ovlivňují jejich odolnost vůči korozi a mechanickému namáhání. Ve vodovodním systému se nejčastěji používají regulátory z litiny, mosazi a nerezové oceli. Litina nabízí pevnost a dlouhou životnost, ale je těžší a méně odolná vůči chemickým vlivům. Mosaz se vyznačuje lepší odolností proti korozi a snadnější údržbou, což ji činí vhodnou pro běžné domácí instalace. Nerezová ocel je ideální pro prostředí s vyšší korozní zátěží a zajišťuje dlouhodobou spolehlivost. Některé modely jsou navíc opatřeny chromováním pro zvýšení odolnosti a estetický vzhled.

Typy regulátorů tlaku vody ve vodovodním systému

Mezi dostupné modely patří například IMT-M5 a IMT-M8, které se liší jak konstrukcí, tak funkcemi. IMT-M5 má hmotnost 2,8 kg a umožňuje průtok vody až 1,5 m³/h, což jej řadí mezi základní typy redukčních ventilů tlaku vody vhodných pro menší domácnosti. Naopak IMT-M8 s hmotností 3,5 kg nabízí stejný průtok, ale disponuje navíc displejem pro sledování nastavení tlaku vody a je napájen ze sítě 220 V, což usnadňuje přesné seřízení a kontrolu.

Tip: Při instalaci regulátoru tlaku vody ve vodovodním systému je třeba zohlednit typ materiálu vůči kvalitě vody a prostředí. Nesprávné nastavení nebo použití nevhodného materiálu může vést k časté korozi a poruchám zařízení. Údržba regulátoru tlaku by měla zahrnovat pravidelné kontroly těsnění a čištění, aby byla zachována správná funkce a tlak vody v domácnosti.

Údržba a provoz regulátorů tlaku vody

Údržba regulátoru tlaku vody je nezbytná pro jeho dlouhodobý a bezproblémový provoz. Pravidelné čištění filtrů a kontrola pružiny pomáhají předcházet poruchám a snižují riziko poškození způsobeného kavitací.

Čištění a údržba filtrů

Filtry integrované v regulátorech tlaku zachycují nečistoty, které by mohly ovlivnit funkci redukčního ventilu tlaku vody. Pro optimální výkon je nutné tyto filtry pravidelně čistit, ideálně každých 6 měsíců nebo častěji v místech s tvrdou vodou či vyšším obsahem kalů.

1. Odpojte vodu – uzavřete hlavní přívod vody do regulátoru.
2. Demontujte kryt filtru – většinou je upevněn šrouby nebo závitem.
3. Vyjměte filtr – opatrně jej vyčistěte pomocí měkkého kartáčku a vody.
4. Proplachujte – nechte protekat vodu filtrem, abyste odstranili zbytkové nečistoty.
5. Zkontrolujte pružinu – vyměňte, pokud je deformovaná nebo zrezivělá.
6. Namontujte filtr zpět a otevřete přívod vody.

Tip: Proplachování zlepšuje funkci regulátoru tlaku a prodlužuje životnost ventilu. Častá chyba je zanedbání čištění, což vede k poruchám a kolísání tlaku vody v domácnosti.

Diagnostika mechanických poruch a vliv kavitace

Kavitace vzniká při náhlém poklesu tlaku vody pod 0,3 MPa a způsobuje vznik bublin, které při prasknutí poškozují regulátor tlaku vody. Tento jev výrazně zkracuje životnost pružiny i ostatních mechanických částí. Proto je nezbytné správně nastavit tlak vody v domácím vodovodním řadu, aby se kavitace eliminovala.

Pravidelná kontrola pružiny, těsnění a filtru pomáhá odhalit počínající poruchy včas. Pro správné seřízení doporučuji řídit se návodem výrobce a případně konzultovat s odborníkem.

Pro koho se údržba hodí: Majitelé rodinných domů s instalovanými regulátory tlaku, kteří chtějí minimalizovat poruchy a snížit spotřebu vody. Pro koho ne: U velmi jednoduchých vodovodních systémů bez přetlaků, kde není regulátor nutný.

Specifické požadavky na instalaci v rodinných a bytových domech

Specifické požadavky na instalaci v rodinných a bytových domech se výrazně liší podle výšky zástavby a potřeb konečných uživatelů. Správné nastavení tlaku vody v domácnosti podle platných norem optimalizuje spotřebu vody a zvyšuje energetickou efektivitu.

Tlakové limity podle typu zástavby

Podle ČSN 75 5401 se tlak vody v rodinných domech do 2 podlaží stanovuje na maximálně 0,15 MPa (1,5 baru). U bytových domů a vyšší zástavby, tedy nad 2 podlaží, je minimální požadovaný tlak vody stanoven na 0,25 MPa (2,5 baru). Tento rozdíl reflektuje potřebu adekvátní dodávky vody do vyšších pater a zároveň ochranu vodovodních zařízení proti přetlaku. Pro rodinné domy je typické použití redukčního ventilu tlaku vody s nižšími hodnotami nastavení, zatímco v bytových domech jsou regulátory tlaku navrženy tak, aby udržely stabilní tlak i při vyšší spotřebě a větším počtu odběrných míst.

Vliv regulátorů na spotřebu a efektivitu domácnosti

Instalace regulátoru tlaku vody ve vodovodním systému přináší konkrétní úspory ve spotřebě vody a zvyšuje energetickou efektivitu domácnosti. Správné nastavení tlaku vody, ideálně kolem 0,3 MPa (3 bary), snižuje zbytečné ztráty způsobené přetlakem v potrubí. Přetlak totiž zvyšuje průtok vody, což vede k vyšší spotřebě a zbytečné zátěži na čerpadla a další zařízení. Regulátor tlaku vody tak optimalizuje tlak na úroveň, která je dostatečná pro běžný provoz a zároveň šetří energii potřebnou k distribuci vody.

• Správná instalace regulátoru tlaku minimalizuje riziko poškození vodovodní sítě a spotřebičů.
• Nastavení tlaku podle typu budovy pomáhá dosáhnout rovnováhy mezi komfortem a úsporou vody.
• Údržba regulátoru tlaku, včetně pravidelné kontroly a čištění filtrů, prodlužuje jeho životnost a zachovává efektivitu systému.

Častá chyba: Nesprávné umístění regulátoru tlaku vede k nestabilnímu tlaku a zvýšené spotřebě vody. Doporučuji vždy konzultovat návod na instalaci redukčního ventilu tlaku vody s ohledem na typ konstrukce domu.

Regulátory tlaku vody se hodí především do rodinných i bytových domů, kde je potřeba eliminovat nadměrný tlak. Naopak v objektech s nízkou spotřebou nebo specifickými požadavky na tlak může být instalace regulátoru méně vhodná.

Elektronické a automatické regulátory tlaku vody

Elektronické a automatické regulátory tlaku vody představují specializovaná zařízení pro přesné řízení tlaku vody ve vodovodním systému s důrazem na ochranu čerpadel a stabilitu provozu. Elektronické regulátory tlaku jsou vybaveny funkcí automatického vypnutí čerpadla při dosažení nastavené hodnoty tlaku, což snižuje energetickou spotřebu a prodlužuje životnost čerpadel. Tyto regulátory současně monitorují aktuální průtok a tlak vody, což umožňuje okamžitou detekci poruch nebo nepravidelností v systému. Díky těmto vlastnostem jsou elektronické regulátory vhodné především pro menší objekty, jako jsou byty, rodinné domy a rekreační chaty, kde je potřeba spolehlivě řídit tlak v rozsahu 0,1 až 0,4 MPa.

Automatické regulátory tlaku vody fungují na principu membrány a dvojice pružin, které vyrovnávají tlak vody a mechanicky aktivují relé pro řízení čerpadla nebo ventilů. Membrána reaguje na tlakové změny v potrubí, přičemž relé udržuje tlak v požadovaném rozmezí, obvykle kolem 0,15 až 0,3 MPa, podle nastavení. Tento systém je jednoduchý na instalaci i údržbu a je vhodný pro menší domácnosti nebo objekty bez komplexního zásobování vodou. Pro domácnosti s hydroakumulátorem a plně automatizovaným systémem zásobování vodou však automatické regulátory obvykle nejsou doporučeny, protože nemohou zajistit optimální stabilitu tlaku a koordinaci s dalšími prvky systému.

Výhody použití elektronických a automatických regulátorů tlaku vody ve vodovodním systému

• Elektronické regulátory umožňují přesné nastavení výstupního tlaku, obvykle v rozmezí 0,1-0,4 MPa, a zabraňují volnoběhu čerpadla díky automatickému vypnutí, což snižuje provozní náklady a opotřebení zařízení.
• Automatické regulátory vynikají jednoduchou mechanickou konstrukcí s minimálními nároky na údržbu a rychlou instalací za hlavní uzávěr vody.
• Instalace musí respektovat směr průtoku označený na tělese a vertikální polohu zařízení, aby byla zajištěna správná funkce membrány a relé.
• Častou chybou při instalaci je umístění regulátoru v nevhodném místě, například v nevytápěných prostorách nebo za filtry s usazeninami, což vede k nesprávnému nastavení tlaku a poruchám.
• Doporučený tlak vody v rodinném domě je přibližně 0,3 MPa (3,0 kg/cm²), přičemž výstupní tlak z regulátoru by měl být o 0,15-0,2 MPa nižší než tlak na vstupu, aby se předešlo zpomalování průtoku a kavitaci.

Pro koho se elektronické a automatické regulátory hodí: pro menší objekty s jednoduchým vodovodním systémem bez hydroakumulátoru a komplexní automatizace, kde je potřeba efektivní řízení tlaku a ochrana čerpadla.

Pro koho nejsou vhodné: pro domácnosti s kompletním systémem zásobování vodou včetně hydroakumulátoru a sofistikovaného řízení čerpací stanice, kde je potřeba komplexní koordinace a stabilizace tlaku.

Tip: Při instalaci elektronického nebo automatického regulátoru tlaku vody dbejte na pravidelnou kontrolu a čištění integrovaných filtrů, protože zanesení usazeninami může způsobit nesprávnou funkci membrány a následné kolísání tlaku v systému.

Časté dotazy k regulátorům tlaku vody

Otázka: Kam umístit regulátor tlaku vody ve vodovodním systému?

Regulátor tlaku vody se instaluje vždy za hlavní uzávěr vody, ideálně vertikálně se směrem průtoku označeným na tělese. Před regulátorem je vhodné osadit síťový filtr, který chrání ventil před nečistotami a prodlužuje životnost zařízení.

Otázka: Jak správně nastavit regulátor tlaku vody?

Nastavení tlaku se provádí otáčením stavěcího šroubu pomocí imbusového klíče. Optimální tlak výstupní vody by měl být kolem 0,3 MPa (3 bar), což zabezpečuje stabilní a efektivní provoz domácího vodovodu.

Otázka: Jaký tlak by měl být ve vodovodním řadu pro rodinný dům?

Podle normy ČSN 75 5401 je doporučený tlak v řadu pro rodinné domy do dvou podlaží 0,15 MPa, pro vyšší výškové budovy minimálně 0,25 MPa. Příliš vysoký tlak může poškodit instalaci a spotřebiče.

Otázka: Jaké jsou hlavní typy regulátorů tlaku vody?

Nejčastěji se používají pístové, membránové, ventilové a pružinové regulátory. Průtokové parametry těchto typů se pohybují od méně než 3 m³/h do více než 16 m³/h, podle potřeby domácnosti.

Otázka: Jak probíhá instalace regulátoru tlaku vody?

Postup zahrnuje uzavření hlavního uzávěru, očištění potrubí od nečistot, vertikální umístění regulátoru se správným směrem průtoku a instalaci síťového filtru před ventil. Poté se regulátor pevně připojí k potrubí.

Otázka: Jaké materiály se používají na tělesa regulátorů tlaku?

Tělesa regulátorů jsou vyráběna z litiny, mosazi, nerezové oceli či chromované oceli. Výběr materiálu ovlivňuje odolnost proti korozi a mechanickému opotřebení.

Otázka: Jak často je třeba čistit filtry v regulátorech tlaku vody?

Doporučuje se čistit síťové filtry nejméně jednou za 6 měsíců, v případě zvýšené znečištěnosti vody i častěji, aby se předešlo snížení průtoku a poškození ventilu.

Otázka: Jaké jsou výhody elektronických regulátorů tlaku vody?

Elektronické regulátory umožňují automatické vypnutí čerpadla, monitorují tlak a průtok v reálném čase a tím zvyšují bezpečnost i energetickou účinnost celého systému.

Otázka: Co způsobuje kavitaci v regulátoru tlaku vody?

Kavitace nastává při příliš úzké průtokové ploše, kdy dochází k rychlému poklesu tlaku a vzniku bublin, které mohou poškodit regulátor a vyvolat hluk.

Otázka: Jaké jsou nejčastější chyby při instalaci regulátoru tlaku vody?

Častou chybou je nesprávné umístění (například proti směru průtoku), zanedbání instalace filtru, nedostatečné či nepravidelné čištění a špatné nastavení výstupního tlaku, což vede k poruchám a zkrácené životnosti.

Otázka: Jaký je doporučený tlak vody na výstupu z regulátoru pro zahradní hadici?

Pro zahradní hadici je vhodné nastavit tlak kolem 3 barů, který chrání hadici i příslušenství před poškozením a zároveň zajišťuje dostatečný průtok vody.

Otázka: Jaký je rozdíl mezi mechanickým a elektronickým regulátorem tlaku vody?

Mechanické regulátory využívají pružiny a membrány k udržení konstantního tlaku, zatímco elektronické pracují s tlakovými senzory a automatickým řízením, což zlepšuje přesnost a umožňuje komplexní monitoring systému.

Otázka: Jaký je postup při nastavení regulátoru tlaku vody po instalaci?

Po instalaci se uvolní pojistný šroub, poté se otáčením šroubu nastaví požadovaná hodnota tlaku (například 2,5 baru), a nakonec se pojistný šroub znovu zajistí, aby se tlak neměnil.

Otázka: Jaké jsou specifické požadavky instalace regulátoru tlaku v bytových domech?

V bytových domech se regulátor instaluje na hlavní přívod vody, kde tlak bývá nastaven na 3 až 4 bary, aby se zabránilo poškození vnitřních rozvodů a spotřebičů. Instalace musí respektovat specifika větších tlakových zón.

Otázka: Jak regulátor tlaku vody ovlivňuje spotřebu vody a energetickou efektivitu?

Redukce tlaku na optimální hodnotu, obvykle kolem 3 barů, snižuje průtok vody a tím i energii potřebnou pro čerpání a ohřev. To vede k úsporám vody i energií bez snížení komfortu užívání.

Časté chyby při instalaci regulátoru tlaku vody a jak je opravit

Mezi nejčastější chyby patří instalace proti směru průtoku, zanedbání filtru a nesprávné nastavení tlaku. Tyto chyby lze opravit správným umístěním zařízení, instalací sítového filtru a seřízením tlaku na doporučené hodnoty.

Typy redukčních ventilů tlaku vody a jejich technické parametry

Redukční ventily se dělí na pístové, membránové, pružinové a ventilové. Pístové ventily zvládají větší průtoky nad 10 m³/h, membránové jsou vhodné pro přesnou regulaci při nižších průtocích okolo 3-5 m³/h.

Tip: Pro domácnosti s nestabilním tlakem vody se hodí membránové regulátory, zatímco pro větší objekty je lepší volit pístové s vyšším průtokem. Naopak pružinové ventily nejsou vhodné tam, kde je požadavek na velmi přesné nastavení tlaku.
