Zpětný ventil pro vodu typy a správná instalace krok za krokem
Zpětný ventil pro vodu je klíčovou součástí, která zabraňuje zpětnému toku vody a chrání tak vodovodní systém před poškozením. Správný výběr typu zpětné klapky a precizní montáž zpětného ventilu s kvalitním těsněním zajistí dlouhodobou spolehlivost a funkčnost celého zařízení. Naučte se, jak vybrat vhodný ventil a jak provést jeho instalaci krok za krokem.
💡 Důležité na úvod
- Zpětné ventily se dělí na typy jako míčové, zdvihací, klapkové, kuželové a pružinové podle konstrukce.
- Velikosti ventilů pro domácí vodovod obvykle jsou 3/4″, 1″ a 1 1/4″ s pracovním tlakem až 160 barů.
- Správná instalace znamená orientaci šipky ventilu ve směru toku a instalaci za vodoměr.
- Maximální rychlost průtoku by neměla překročit 7 m/s, aby se minimalizovaly tlakové ztráty.
- Efektivně zvolený zpětný ventil může zvýšit spolehlivost systému až o 95 %.
Typy zpětných ventilů pro vodu: přehled a charakteristiky
Typy zpětných ventilů pro vodu se liší konstrukcí i použitím podle specifik vodovodního potrubí a provozních parametrů. Mezi nejčastější patří míčový ventil s kuličkou přitlačovanou vratnou pružinou, zdvihací ventil s vertikálním blokovacím diskem, klapkový ventil s otáčecí klapkou a pružinou, kuželový ventil s vedeným kuželem minimalizujícím tlakové ztráty a pružinový ventil otevíraný překonáním odporu pružiny. Každý typ má specifické těsnění a odolnost vůči vodnímu tlaku, což ovlivňuje správnou montáž a provoz zpětného ventilu.
Jaké jsou hlavní typy zpětných ventilů pro vodu?
Existuje pět hlavních konstrukčních typů zpětných ventilů pro vodu:
- Míčový (kulový) ventil – obsahuje kuličku přesně sedící v kónicky obrobeném sedle, přitlačovanou vratnou pružinou. Vhodný pro domácí vodovody a potrubí s průměrem do 50 mm. Zajišťuje spolehlivé těsnění a odolává běžnému vodnímu tlaku do 10 barů.
- Zdvihací (kluzný) ventil – blokovací disk se pohybuje vertikálně, instalace je možná pouze na vodorovném potrubí s čistou vodou. Nutné dodržet označení směru toku a maximální sklon do 5°, aby se předešlo vodním rázům. Vhodný pro systémy s tlakem do 16 barů.
- Klapkový (otáčecí) ventil – klapka se otáčí na závěsu, často s vratnou pružinou, vhodný pro potrubí s větším průměrem (nad 100 mm) a vodu obsahující nečistoty. Rychle reaguje na změnu směru průtoku, ale je náchylný k vodním rázům při rychlém uzavření.
- Kuželový ventil s vedeným kuželem – konstrukce s přesným vedením kužele minimalizuje tlakové ztráty a turbulence. Používá se v systémech s vysokými rychlostmi průtoku nad 5 m/s a tlaky do 25 barů.
- Pružinový (membránový) ventil – uzavírací prvek je tlačen pružinou, otevírá se po překonání odporu pružiny (typicky 0,5-1 bar). Kompaktní, odolný vůči vodním rázům a vhodný pro citlivé systémy s proměnlivým tlakem.
| Typ ventilu | Konstrukce | Vhodné použití | Maximální tlak | Průměr potrubí |
|---|---|---|---|---|
| Míčový (kulový) | Kulička s pružinou, kónické sedlo | Domácí vodovod, střední tlak | do 10 bar | 10-50 mm |
| Zdvihací (kluzný) | Vertikální disk | Vodorovné potrubí, čistá voda | do 16 bar | 20-150 mm |
| Klapkový | Otáčecí klapka s pružinou | Velké průměry, voda s nečistotami | do 25 bar | 100-400 mm |
| Kuželový | Vedený aerodynamický kužel | Vysoké rychlosti průtoku | do 25 bar | 25-200 mm |
| Pružinový | Membrána s pružinou | Citlivé systémy, regulace | do 16 bar | 10-100 mm |
Jaký je rozdíl mezi zpětným ventilem a zpětnou klapkou?
Zpětný ventil disponuje pevnějším těsněním a často pružinovým mechanismem, který zajišťuje rychlé a spolehlivé uzavření i při vysokém tlaku, což je vhodné pro tlakové vodovodní systémy a průmyslové aplikace. Zpětná klapka má jednodušší konstrukci s volně otočnou klapkou na závěsu, která se uzavírá pod tlakem zpětného toku, vhodnou především pro méně náročné instalace s nižším tlakem a většími průtoky.
Montáž zpětného ventilu vyžaduje přesné nasměrování šipky na těle ventilu ve směru toku vody a použití správného těsnění (například NBR nebo FKM), aby se minimalizovaly tlakové ztráty a zabránilo vzniku vodních rázů.
Tip: Častou chybou při instalaci je obrácené nasměrování ventilu proti směru průtoku, což způsobuje selhání funkce a může vést k poškození potrubí. Dále se vyvarujte použití adaptérů mezi ventil a potrubí, které zvyšují hydraulický odpor a snižují spolehlivost.
Pro domácí vodovodní systémy s tlakem do 6 barů se doporučují míčové nebo klapkové ventily. Naopak pro průmyslové a vysokotlaké aplikace nad 10 barů jsou vhodnější zdvihací a kuželové ventily s přesným vedením a odolnými materiály.

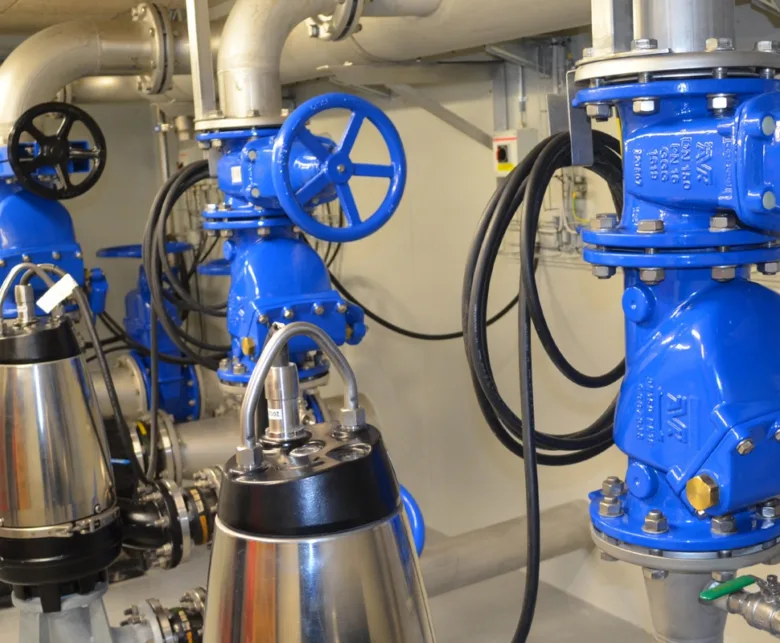

Správná instalace zpětného ventilu ve vodovodním systému
Správná instalace zpětného ventilu ve vodovodním systému je klíčová pro zajištění správného průtoku vody a zabránění zpětnému toku. Následující návod na instalaci zpětného ventilu do vodovodního systému popisuje základní pravidla orientace, typů ventilů a přípravy potrubí.
Orientace ventilu a směr toku
Zpětný ventil musí být vždy instalován ve směru toku vody, což na těle ventilu indikuje šipka. Nesprávná orientace ventilu znemožní jeho správnou funkci a může způsobit poškození systému. Směr toku určuje, kdy ventil propustí vodu a kdy ji zablokuje zpětně.
Instalace podle typu ventilu
U zdvihacího ventilu je důležité instalovat ho s osou kolmou k zemi, aby zajišťoval správný zdvih a těsnění ventilu bylo účinné. Klapkové ventily se montují do vodovodního potrubí za vodoměr, přičemž jejich těsnění a zpětné klapky musí být bezvadné. Míčové ventily vyžadují pevné dotažení matic bez použití adaptérů, aby se zabránilo únikům a poškození.
Příprava potrubí a montážní postup
- Čištění potrubí – odstraňte nečistoty, které by mohly ucpat ventil
- Řezání potrubí – zajistěte čisté a rovné řezy pro správné osazení ventilu
- Montáž ventilu – nasaďte ventil podle směru toku a pevně dotáhněte matice
- Kontrola těsnění – zkontrolujte, zda je těsnění ventilu správně umístěno a nepoškozeno
Častá chyba: Nesprávná orientace ventilu nebo nedostatečné dotažení matic vede k netěsnostem a poruchám. Tento návod na instalaci zpětného ventilu do vodovodního systému pomůže předejít těmto problémům.
Materiály a velikosti zpětných ventilů pro různé aplikace
Materiály zpětných ventilů a jejich velikosti ovlivňují vhodnost použití v konkrétním vodním systému. Typy zpětných ventilů pro vodu se liší nejen konstrukcí, ale také materiálem tělesa a těsnění, které musí odpovídat provozním podmínkám, jako je teplota, tlak a druh vodního média.
Uhlíková ocel se často používá pro horkovodní potrubí díky své odolnosti vůči zvýšené teplotě a mechanickému namáhání. Nerezová ocel je ideální pro čistou pitnou vodu a agresivnější chemická média, protože nepodléhá korozi. Mosaz představuje univerzální materiál vhodný pro menší vodovodní ventily v běžných domácích instalacích.
Těsnění ventilu bývají vyrobená z pryže nebo FKM (známého též jako viton). Pryžové těsnění zajišťuje spolehlivou těsnost zpětných klapek a vhodné je pro studenou i mírně teplou vodu. FKM těsnění odolává vyšším teplotám a chemikáliím, proto se používá v náročnějších aplikacích.
Velikost ventilu se standardně pohybuje od 10 do 400 mm, přičemž menší rozměry se hodí pro domácí vodovodní ventil, větší pak pro průmyslové vodní potrubí s vyšším průtokem a tlakem.
- Uhlíková ocel – odolná proti vysoké teplotě, vhodná pro horkou vodu
- Nerezová ocel – korozivzdorná, ideální pro pitnou vodu a agresivní média
- Mosaz – univerzální materiál pro běžné instalace
- Pryžové těsnění – elastické, pro standardní teploty a tlak
- FKM (viton) těsnění – odolné vůči vysokým teplotám a chemikáliím
- Velikost ventilu – od 10 do 400 mm podle průtoku a typu vodního potrubí

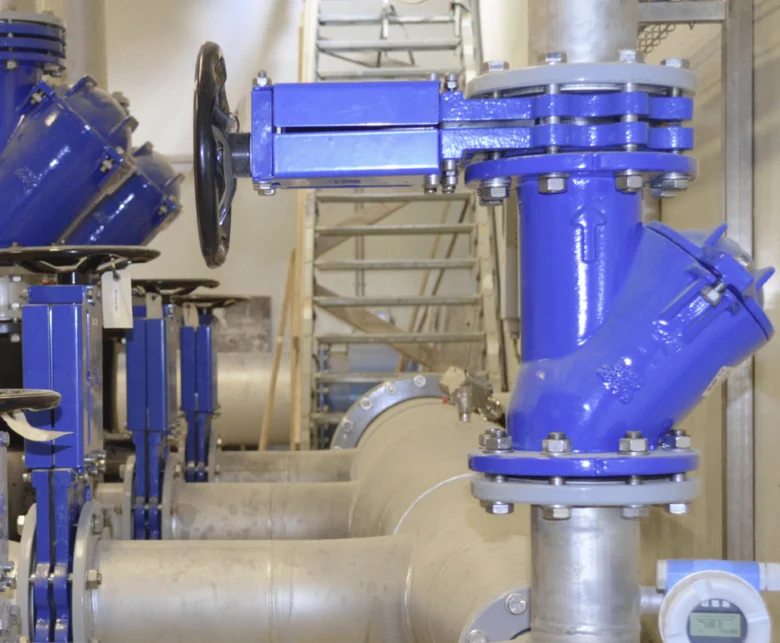

Jaké jsou typy zpětných ventilů pro vodu
Správný výběr materiálů zpětných ventilů zaručuje dlouhodobou funkčnost a bezpečnost instalace. Montáž zpětného ventilu je třeba přizpůsobit zvolenému materiálu a velikosti, aby se minimalizovaly vodní rázy a zajistila optimální funkce vodovodního ventilu.
Nejčastější chyby při instalaci a provozu zpětných ventilů
Chyby při instalaci zpětného ventilu pro vodu zásadně ovlivňují jeho funkčnost a životnost. Nejčastěji se setkáváme s instalací ventilu v opačném směru proti toku vody, což znemožňuje správné uzavření a umožňuje zpětný tok. Taková chyba vede k poruchám vodovodního systému a může způsobit poškození čerpadel nebo zařízení závislých na jednosměrném průtoku.
Zanesení ventilu nečistotami představuje další častý problém. Usazeniny a pevné částice v potrubí blokují pohyb uzavíracího prvku, což omezuje průtok vody a zvyšuje tlakové ztráty. V případě klapkových ventilů zanesení může způsobit nepravidelné zavírání a vznik vodních rázů, které poškozují potrubí a ventil samotný. Proto je nezbytné před instalací potrubí důkladně propláchnout a provádět pravidelnou údržbu.
Použití nevhodného těsnění výrazně snižuje těsnost ventilu a způsobuje úniky vody. Pro domácí vodovodní systémy jsou vhodná těsnění z NBR nebo FKM (viton), která odolávají běžným teplotám do 90 °C a tlaku do 10 barů. Pro průmyslové aplikace s vyššími teplotami a tlaky je nutné použít kovová sedla nebo speciální materiály. Nevhodné těsnění může také urychlit korozi a opotřebení ventilů.
Nesprávná orientace klapkových ventilů, zejména jejich instalace ve vertikální poloze bez dodržení správného směru otáčení klapky, zvyšuje riziko vodních rázů. Vodní rázy vznikají při náhlém uzavření průtoku a vedou k mechanickému namáhání potrubí a ventilu. To zkracuje životnost zařízení a může způsobit netěsnosti nebo prasknutí potrubí.
Údržba ventilů musí zahrnovat pravidelné kontroly správné orientace, čistoty a stavu těsnění. Doporučuje se kontrolovat pružiny a klapky alespoň každých 500 provozních hodin, zejména v systémech s častými změnami tlaku a průtoku. Koroze pružin v prostředí s vysokou vlhkostí se eliminuje použitím nerezových pružin a těsnění z vitonu.
- Zkontrolujte orientaci ventilu podle šipky ukazující směr průtoku vody v potrubí
- Používejte těsnění odpovídající materiálu potrubí a provozním podmínkám (teplota, tlak)
- Pravidelně proplachujte potrubí a odstraňujte usazeniny, aby se zabránilo zanesení ventilu
- Instalujte zpětný ventil na místo minimalizující vznik vodních rázů, například za čerpadla s plynulým průtokem
- Dodržujte montážní postupy výrobce, včetně správného utažení matic a vyvarujte se použití adaptérů, které zvyšují hydraulický odpor
Tip: Při výběru zpětného ventilu zvažte typ ventilu (míčový, zdvihací, klapkový, pružinový) s ohledem na materiály ventilů a maximální vodní tlak ve vašem systému, aby se předešlo poruchám způsobeným nevhodnou konstrukcí nebo materiálem.
Jak zpětný ventil ovlivňuje spolehlivost a účinnost systému
Správně zvolený zpětný ventil pro vodu významně zvyšuje spolehlivost vodovodního systému až o 95 % a zároveň zlepšuje jeho energetickou účinnost. Typ kuželového ventilu minimalizuje turbulence při rychlosti průtoku nad 5 m/s, což snižuje vznik vodních rázů a opotřebení těsnění ventilu i dalších komponent potrubí. Maximální rychlost průtoku by neměla překročit 7 m/s, aby se zabránilo nadměrnému zatížení vodovodního ventilu a zhoršení funkce systému. Správná montáž zpětného ventilu přispívá k stabilnímu vodnímu tlaku a prodlužuje životnost celého zařízení.
Jak funguje zpětný ventil ve vodovodním systému
Zpětný ventil umožňuje průtok vody jedním směrem a zabraňuje zpětnému proudění, čímž chrání systém před poškozením a zpětnými rázy. Díky optimálnímu těsnění ventilu dochází k efektivnímu a spolehlivému uzavření.
Tip: Pro montáž zpětného ventilu vždy dbejte na správnou orientaci ventilu podle směru průtoku a pravidelnou údržbu, aby se předešlo usazování nečistot, které mohou snižovat spolehlivost systému.
Údržba a kontrola zpětných ventilů
Pravidelná údržba zpětného ventilu je klíčová pro jeho spolehlivou funkčnost a prodloužení životnosti. Doporučuje se provádět kontrolu pružiny zpětného ventilu každých 500 provozních hodin, protože opotřebení nebo koroze může způsobit špatné těsnění ventilu a problémy s vodním tlakem v potrubí. Koroze pružiny se účinně předchází použitím nerezové pružiny nebo vitonového těsnění, která odolávají agresivním podmínkám ve vodovodním systému.
Diagnostika poruch ventilů
- Kontrola pružiny – ověřte pružnost a integritu pružiny, aby zajistila správné zavření zpětné klapky.
- Inspekce těsnění ventilu – zkontrolujte těsnění na praskliny nebo opotřebení, které mohou způsobit průtok zpět.
- Test funkčnosti ventilu – sledujte, zda ventil správně reaguje na změny vodního tlaku a zabraňuje zpětnému toku vody.
- Kontrola montáže zpětného ventilu – ujistěte se, že ventil je správně orientován a pevně upevněn v vodovodním potrubí.
Správná údržba a diagnostika poruch ventilů zabraňují nežádoucím vodním rázům a zajišťují efektivní průtok vody ve vašem systému.
Časté dotazy o zpětných ventilech pro vodu
Otázka: Jaké jsou hlavní typy zpětných ventilů pro vodu?
Mezi nejčastější patří míčový, zdvihací, klapkový, kuželový a pružinový ventil. Každý typ má specifickou konstrukci vhodnou pro různé vodovodní aplikace a úrovně vodního tlaku.
Otázka: Jak poznám správnou orientaci zpětného ventilu při instalaci?
Na těle ventilu je šipka ukazující směr průtoku vody. Správná montáž zpětného ventilu vyžaduje, aby tato šipka směřovala od zdroje vody směrem k vodnímu potrubí, jinak ventil nefunguje správně.
Otázka: Jaký je doporučený postup instalace zpětného ventilu?
Instalujte ventil za vodoměr, očistěte potrubí od nečistot a pevně utáhněte spoje bez použití nevhodných adaptérů. U zdvihacích ventilů dodržte osu kolmou k zemi pro správnou funkci.
Otázka: Jaké materiály jsou nejvhodnější pro zpětné ventily ve vodovodu?
Tělesa ventilů bývají z nerezové oceli, uhlíkové oceli nebo mosazi. Těsnění ventilu se vyrábí z pryže NBR nebo vitonu (FKM), které odolávají chemikáliím i vysokým teplotám.
Otázka: Jak často je potřeba kontrolovat pružinu zpětného ventilu?
Doporučuje se kontrola pružiny každých 500 provozních hodin, aby se zabránilo korozi, která může způsobit poruchu zpětného ventilu.
Otázka: Jaké jsou nejčastější chyby při instalaci zpětných ventilů?
Mezi časté chyby patří instalace proti směru toku vody, zanesení nečistotami, použití nevhodného těsnění, nesprávná poloha ventilu a nedostatečné utažení spojů.
Otázka: Jaký je rozdíl mezi zpětným ventilem a zpětnou klapkou?
Zpětný ventil obvykle uzavírá průtok pomocí kuličky nebo disku, zatímco zpětná klapka používá otočnou klapku na závěsu. Klapky se hodí pro větší potrubí s vyšším průtokem.
Otázka: Proč je důležitá maximální rychlost průtoku u zpětných ventilů?
Maximální rychlost průtoku by neměla přesáhnout 7 m/s, aby se minimalizovaly vodní rázy, turbulence a tlakové ztráty, což prodlužuje životnost ventilu.
Otázka: Kde se nejčastěji používají zpětné ventily?
Najdete je v domácnostech, průmyslových čerpadlech, HVAC systémech, zavlažovacích sítích i protipožárních instalacích.
Otázka: Jak mohu předejít zanesení zpětného ventilu nečistotami?
Před montáží zpětného ventilu se doporučuje potrubí důkladně propláchnout a zajistit účinnou filtraci ve vodovodním systému.
Otázka: Jaký tlak vydrží zpětné ventily běžně používané ve vodovodu?
Standardní domácí ventily snesou tlak do 10 barů, zatímco průmyslové typy vydrží i přes 160 barů.
Otázka: Jaký je význam správné instalace zpětného ventilu pro energetickou účinnost?
Správná montáž a typ ventilu zlepšují spolehlivost systému a mohou zvýšit energetickou účinnost až o 95 % díky minimalizaci zpětných tlaků.
Otázka: Jak se liší instalace zdvihacího ventilu od klapkového?
Zdvihací ventil se instaluje vodorovně s osou kolmou k zemi, zatímco klapkový ventil lze montovat ve svislé i vodorovné poloze s ohledem na směr průtoku.
Otázka: Jaká těsnění jsou vhodná pro zpětné ventily v horké vodě?
Pro horkovodní systémy jsou ideální těsnění z vitonu (FKM), která odolávají teplotám až do 200 °C a chemikáliím.
Otázka: Co dělat, když zjistím korozi pružiny ve zpětném ventilu?
Vyměňte pružinu za nerezovou variantu, použijte kvalitní těsnění a pravidelně kontrolujte její stav, aby se předešlo poruchám a úniku vody.
