Princip a konstrukce odstředivého čerpadla: funkce a části

Odstředivé čerpadlo patří mezi nejrozšířenější typy hydrodynamických čerpadel díky své jednoduché konstrukci a efektivnímu principu fungování. Jeho základ tvoří rotor, který vytváří odstředivou sílu nutnou k pohybu kapaliny, což jej odlišuje například od axiálních čerpadel. Porozumění principu a konstrukci tohoto zařízení pomáhá správně zvolit čerpadlo pro konkrétní aplikaci a zajistit jeho optimální provoz.

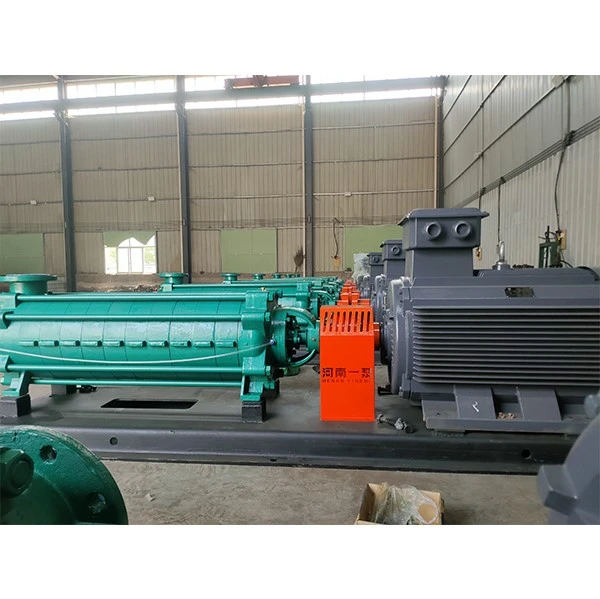

Jak funguje odstředivé čerpadlo? Základní princip

Jak funguje odstředivé čerpadlo

Princip odstředivého čerpadla vychází z působení odstředivé síly, která vzniká rotací oběžného kola pevně spojeného s hřídelí. Kapalina je nasávána sacím otvorem umístěným u středu oběžného kola, kde má nejmenší funkční průměr. Oběžné kolo má paprskovitě rozbíhající se lopatky, které při otáčení zrychlují kapalinu směrem ven k největšímu průměru kola. Tím se kinetická energie kapaliny zvyšuje a následně se ve spirálovité (difuzorové) skříni přeměňuje na tlakovou energii. Výsledkem je vytlačení kapaliny výtlakovým otvorem pod vyšším tlakem.

Oběžné kolo rotuje typicky rychlostí až 3000 ot./min, což umožňuje dosahovat průtoků až kolem 20 000 litrů za minutu a výtlaku do 100 metrů vodního sloupce. Spirálovitá skříň je navržena tak, aby minimalizovala ztráty a maximalizovala přeměnu kinetické energie na tlak, což zajišťuje vysokou účinnost čerpadla. Tento princip je obdobný jako u Francisovy turbiny, avšak kapalina protéká opačným směrem – od středu ven.

V konstrukci odstředivých čerpadel se často využívají standardizované moduly, které umožňují snadnou údržbu a přizpůsobení různým provozním podmínkám. Podle směru vstupu kapaliny do oběžného kola se čerpadla dělí na axiální vstup s radiálním výstupem a axiální vstup s diagonálním (šikmým) výstupem, známé také jako diagonální nebo šroubová čerpadla. Každý typ má odlišný způsob přenosu energie na kapalinu, ale základní princip zůstává stejný.

Častá chyba: Nesprávné spouštění odstředivého čerpadla bez zavodnění vede k problémům se sacím efektem, protože maximální sací výška je fyzikálně omezena na přibližně 8 metrů. Proto je nutné čerpadlo vždy spouštět zavodněné, aby nedošlo k poškození.

Pro koho se odstředivé čerpadlo hodí: Vhodné je pro čerpání čistých i mírně znečištěných kapalin, například vody s pevnými částicemi do 1 cm, v průmyslových, domácích i zemědělských aplikacích. Nevhodné je pro časté zapínání a vypínání, dávkování pastovitých nebo sypkých materiálů, kde je potřeba čerpadlo s lepším sacím výkonem.

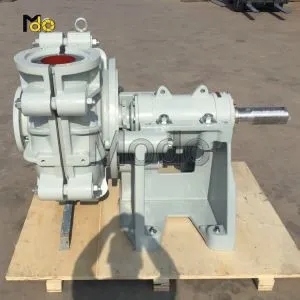

Základní konstrukční části odstředivého čerpadla

Konstrukce odstředivého čerpadla zahrnuje několik přesně definovaných komponent, které společně přeměňují mechanickou energii na pohyb kapaliny pomocí odstředivé síly. Hřídel je pevně spojena s oběžným kolem, jehož lopatky jsou paprskovitě zahnuté a rozbíhají se od středu směrem k vnějšímu průměru. Kapalina je nasávána sacím otvorem u nejmenšího průměru oběžného kola a vytlačována na největším průměru výtlakovým otvorem. Spirálovitá skříň (difuzor) pak přeměňuje kinetickou energii kapaliny na tlakovou energii, což umožňuje efektivní čerpání.

Mezi základní části odstředivého čerpadla patří:

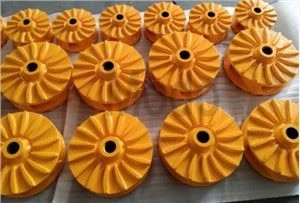

• Oběžné kolo s lopatkami – lopatky jsou zahnuté radiálně nebo diagonálně, aby maximalizovaly přenos kinetické energie na kapalinu a dosáhly optimálního průtoku a tlaku
• Rotor – sestává z hřídele a oběžného kola, přenáší mechanický pohyb z pohonu na kapalinu
• Hřídel – pevná osa, která spojuje motor s oběžným kolem a přenáší otáčivý moment
• Těsnění hřídele – mechanické nebo elastomerové těsnění zabraňuje úniku kapaliny kolem hřídele a chrání motor před vniknutím čerpaného média
• Spirálovitá skříň (difuzor) – usměrňuje a zpomaluje proud kapaliny, čímž přeměňuje její kinetickou energii na tlakovou, čímž zvyšuje účinnost čerpadla
• Sací otvor – umístěný u nejmenšího průměru oběžného kola, umožňuje nasávání kapaliny do čerpadla
• Výtlakový otvor – na největším průměru spirálovité skříně, slouží k odvádění kapaliny pod tlakem do systému

Tabulka základních částí odstředivého čerpadla a jejich funkcí:

Odborná rada: Častou chybou v praxi je nesprávné těsnění hřídele, které vede k únikům kapaliny a poškození motoru. Doporučuje se používat mechanická těsnění odpovídající provozním podmínkám a pravidelně kontrolovat jejich stav.

Pro koho se odstředivé čerpadlo hodí: Vhodné je pro čerpání čistých i mírně znečištěných kapalin s pevnými částicemi do 10 mm, při průtocích od několika litrů až po tisíce metrů krychlových za hodinu a výtlaku do cca 100 metrů vodního sloupce. Nevhodné jsou pro čerpání pastovitých, silně abrazivních nebo velmi viskózních kapalin a pro aplikace vyžadující časté spínání.

Tato konstrukce umožňuje odstředivým čerpadlům pracovat s vysokou účinností a nízkými požadavky na NPSHr (Net Positive Suction Head required), což je klíčové pro spolehlivý provoz v širokém spektru průmyslových i domácích aplikací.

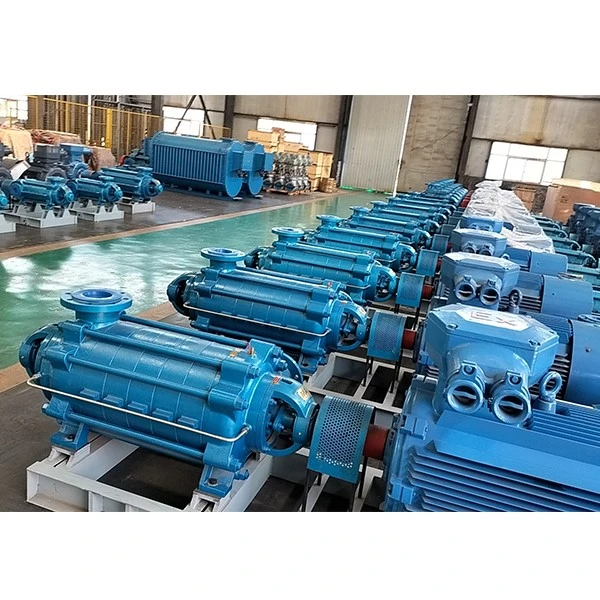

Typy konstrukce a variace odstředivých čerpadel

Odstředivá čerpadla se liší zejména podle uspořádání vstupu kapaliny do oběžného kola a směru jejího výstupu, což přímo ovlivňuje hydraulické vlastnosti a vhodnost pro konkrétní aplikace. Nejčastější konstrukcí je čerpadlo s axiálním vstupem a radiálním výstupem, kde kapalina vstupuje podél osy oběžného kola a je vyvedena kolmo k ose čerpadla. Oběžné kolo s paprskovitě zahnutými lopatkami zvyšuje rychlost kapaliny, která se ve spirálovité skříni mění na tlak, což umožňuje efektivní zvýšení tlaku až do výšky 100 metrů vodního sloupce.

Alternativní konstrukcí je čerpadlo s axiálním vstupem a diagonálním (šikmým) výstupem, známé také jako diagonální nebo šroubová čerpadla. Tato varianta kombinuje axiální a radiální proudění, což snižuje rychlost kapaliny při výstupu a zvyšuje tlakovou účinnost. Výsledkem je vyšší výtlak při nižším průtoku, což je ideální pro hydrodynamická čerpadla používaná v náročných průmyslových podmínkách.

Mezi odstředivá čerpadla patří také šroubová čerpadla, která mají odlišnou konstrukci – kapalina je posunována mezi závity šroubu. Tento princip umožňuje čerpání viskózních kapalin, kalů a kapalin s pevnými částicemi o velikosti až 10 mm, které by u klasických odstředivých čerpadel mohly způsobit poškození. Šroubová čerpadla se proto využívají v chemickém průmyslu a při čerpání kalů.

Tip: Častou chybou je zaměňování axiálního a radiálního vstupu, což vede k nevhodné volbě čerpadla. Pro aplikace vyžadující vysoký průtok s nízkým tlakem je vhodné axiální čerpadlo, zatímco pro vyšší tlak a nižší průtok je vhodnější radiální konstrukce s oběžným kolem. Nevhodná volba může způsobit snížení životnosti čerpadla a zvýšenou spotřebu energie.

Princip a konstrukce odstředivého čerpadla vysvětlení

Typy odstředivých čerpadel a jejich konstrukční uspořádání určují, jak pracuje odstředivé čerpadlo v konkrétním provozním prostředí. Oběžné kolo s lopatkami přeměňuje mechanickou energii rotoru na kinetickou energii kapaliny, která je následně ve spirálovité skříni přeměněna na tlak. Tento princip umožňuje dosahovat průtoků až 20 000 litrů za minutu a výtlaku do 100 metrů vodního sloupce při otáčkách do 3000 ot./min.

Konstrukce odstředivých čerpadel je modulární a využívá standardizované komponenty, což snižuje požadavky na NPSHr (Net Positive Suction Head required) a zvyšuje provozní spolehlivost. Čerpadla jsou vhodná pro čerpání čistých i znečištěných kapalin, včetně bahnitých vod s částicemi do 10 mm. Nevhodná jsou pro časté spínání nebo čerpání pastovitých a sypkých materiálů, protože mají nízký sací efekt a musí být spouštěna zavodněná. Maximální sací výška je fyzikálně omezena na 8 metrů.

Výrobci jako Packo, Ebara nebo Salvatore Robuschi nabízejí odstředivá čerpadla s různými konstrukčními úpravami, které umožňují použití v širokém spektru aplikací od domácích vodáren přes farmaceutický průmysl až po chemické provozy. Výběr správného typu konstrukce je klíčový pro dosažení optimálního výkonu a dlouhé životnosti čerpadla.

Technické parametry a provozní limity odstředivých čerpadel

Technické parametry a provozní limity odstředivých čerpadel představují klíčové údaje pro jejich správné použití a dlouhou životnost. Níže najdete přehled základních hodnot a rozdělení typů podle principu, které usnadní porozumění principu odstředivého čerpadla a jeho konstrukce.

Klíčové technické parametry odstředivých čerpadel

Odstředivá čerpadla dosahují maximálního průtoku až 20 000 litrů za minutu, což je hodnota důležitá pro hodnocení kapacity zařízení. Provozní teplota se pohybuje mezi -30 °C a +120 °C, což umožňuje použití v různých průmyslových podmínkách. Maximální výtlak může dosáhnout až 100 metrů vodního sloupce, přičemž otáčky čerpadla bývají omezeny na 3000 ot./min. Výkon motoru a maximální tlak ovlivňují efektivitu čerpadla a jeho vhodnost pro konkrétní aplikaci.

Provozní limity a jejich význam

Provozní limity odstředivých čerpadel zahrnují nejen teplotní rozsah od -30 °C do +120 °C, ale také maximální průtok 20 000 l/min a maximální sací výšku kolem 8 metrů. Překročení těchto limitů může vést k poškození mechanických částí a výraznému zkrácení životnosti čerpadla. Proto je důležité správně dimenzovat zařízení podle provozních podmínek a dbát na doporučení výrobce.

Jaké je základní rozdělení čerpadel podle principu?

Mezi hlavní typy čerpadel patří odstředivá, vřetenová a ponorná čerpadla. Odstředivá čerpadla pracují na principu odstředivé síly, která pohání kapalinu ven z rotoru, zatímco vřetenová čerpadla využívají přímý mechanický pohyb k posunu kapaliny. Ponorná čerpadla jsou konstruována pro umístění přímo v čerpané kapalině, což umožňuje efektivní čerpání hlubinných vrtů. Kromě odstředivých čerpadel existují také axiální a hydrodynamická čerpadla, která mají odlišné konstrukční principy.

• Maximální průtok: 20 000 l/min
• Výtlak: až 100 m vodního sloupce
• Otáčky: do 3000 ot./min
• Provozní teplota: -30 °C až +120 °C
• Maximální sací výška: cca 8 m

Tip: Při výběru čerpadla dbejte na to, aby provozní limity odpovídaly vašemu konkrétnímu použití, jinak hrozí snížení životnosti nebo porucha zařízení.

Speciální konstrukční varianty a vliv vlastností kapaliny

Viskozita a další fyzikální vlastnosti kapaliny zásadně ovlivňují výkon odstředivých čerpadel. Zvýšená viskozita zvyšuje hydrodynamické ztráty, což snižuje efektivitu a průtok. Pro čerpání chemicky agresivních nebo viskózních kapalin se proto využívají speciální konstrukční varianty.

Vliv viskozity na výkon odstředivého čerpadla

Vyšší viskozita kapaliny zvyšuje odpor proudění, což snižuje průtok a celkovou efektivitu odstředivého čerpadla. Tento fenomén je důsledkem zvýšených hydrodynamických ztrát v oběžném kole a tělese čerpadla. Výkon čerpadla proto klesá, pokud se neoptimalizuje konstrukce na konkrétní vlastnosti média.

Konstrukční úpravy pro viskózní a agresivní kapaliny

Pro čerpání chemicky agresivních kapalin a kapalin s vyšší viskozitou se používají speciální konstrukční varianty, které zahrnují:

• použití odolných materiálů, jako jsou nerezové oceli nebo speciální plasty,
• úpravy tvaru oběžného kola a tělesa pro snížení hydrodynamických ztrát,
• těsnění a povrchové úpravy odolné vůči korozi,
• integrace axiálního čerpadla nebo hydrodynamických čerpadel pro lepší přizpůsobení specifickým aplikacím.

Tyto inovace umožňují provoz i v náročných podmínkách, kde standardní odstředivé čerpadlo princip nemůže efektivně fungovat.

Tip: Častou chybou je použití standardního odstředivého čerpadla pro kapaliny s vysokou viskozitou, což vede k rychlému opotřebení a sníženému výkonu. Výhody a nevýhody odstředivých čerpadel je proto potřeba posuzovat s ohledem na vlastnosti čerpané kapaliny a provozní podmínky.

Údržba a diagnostika odstředivých čerpadel

Pravidelná údržba a diagnostika odstředivých čerpadel jsou klíčové pro zachování jejich výkonu a prodloužení životnosti. Správná péče zahrnuje kontrolu těsnění, mazání ložisek a sledování provozních parametrů, které pomáhají odhalit potenciální poruchy dříve, než způsobí vážné škody.

Časté chyby při konstrukci a provozu

Mezi nejčastější chyby vedoucí k poruchám odstředivých čerpadel patří nesprávná montáž těsnění, které může způsobit úniky, a zanedbání mazání ložisek vedoucí k jejich předčasnému opotřebení. Dalším problémem je nesprávné nastavení provozních parametrů, což snižuje účinnost čerpadla a zvyšuje riziko poruch.

Postup údržby krok za krokem

1. Kontrola těsnění – ověřte stav a nepropustnost, v případě opotřebení je nutná výměna
2. Mazání ložisek – aplikujte doporučený druh maziva podle výrobce, aby nedošlo k přehřátí
3. Diagnostika provozních parametrů – sledujte tlak, průtok a vibrace pro včasné odhalení poruch
4. Čištění a kontrola konstrukčních prvků – zkontrolujte, zda nedošlo k ucpání nebo poškození částí čerpadla

Tip: Pravidelná údržba odstředivého čerpadla výrazně snižuje riziko havárií a zvyšuje efektivitu, což je základní princip odstředivých čerpadel v průmyslovém použití. Při výběru typu čerpadla je třeba zvažovat, zda se hodí axiální čerpadlo, hydrodynamická čerpadla nebo křídlové čerpadlo, protože každý typ má specifické nároky na údržbu a provoz.

Časté dotazy

Jaký je hlavní princip fungování odstředivého čerpadla?

Odstředivé čerpadlo využívá odstředivou sílu vytvořenou rotujícím oběžným kolem, které pohání kapalinu od středu ven, měnící kinetickou energii na tlak.

Z jakých hlavních částí se skládá odstředivé čerpadlo?

Skládá se z oběžného kola s lopatkami, hřídele, těsnění, sacího a výtlakového otvoru a spirálovité skříně.

Jaký je maximální průtok a výtlak odstředivých čerpadel?

Maximální průtok může dosahovat až 20 000 litrů za minutu a výtlak až 100 metrů vodního sloupce.

Jaké jsou provozní teplotní limity pro odstředivá čerpadla?

Provozní teploty se pohybují od -30 °C do +120 °C v závislosti na typu čerpadla a materiálu.

Jak ovlivňuje viskozita kapaliny výkon odstředivého čerpadla?

Vyšší viskozita kapaliny snižuje průtok a efektivitu čerpadla až o 30 %, což vyžaduje konstrukční úpravy.

Jaké materiály se používají pro výrobu oběžných kol a těsnění?

Používá se nerezová ocel, speciální těsnění a povrchové úpravy pro odolnost vůči korozi a agresivním kapalinám.

Jak probíhá údržba odstředivého čerpadla?

Údržba zahrnuje kontrolu těsnění, mazání ložisek, sledování vibrací a čištění oběžného kola pravidelně podle provozu.

Jaké jsou časté chyby při konstrukci a provozu odstředivých čerpadel?

Nesprávná montáž těsnění, nedostatečné zavodnění při startu a zanedbání pravidelné údržby vedou k poruchám.

Jaké jsou hlavní typy konstrukce odstředivých čerpadel?

Existují konstrukce s axiálním vstupem a radiálním nebo diagonálním výstupem, včetně šroubových variant.

Kde se nejčastěji používají odstředivá čerpadla?

Používají se v průmyslu, domácích vodárnách, čističkách, pivovarech, farmaceutickém a chemickém průmyslu.

Jaký je rozdíl mezi odstředivým a vřetenovým čerpadlem?

Odstředivé čerpadlo využívá rotaci oběžného kola k pohybu kapaliny, zatímco vřetenové čerpadlo používá šroubovitý pohyb vřetene pro posun kapaliny; hlavní rozdíl je v principu pohybu a použití.

Jak se mění kinetická energie kapaliny na tlak v odstředivém čerpadle?

Kinetická energie kapaliny se v difuzoru čerpadla přeměňuje na tlakovou energii, což vede ke zvýšení tlaku o 20-40 % oproti vstupní energii.

Jaké jsou hlavní části ponorného čerpadla a jak se liší od odstředivého?

Ponorné čerpadlo má motor a oběžné kolo umístěné pod hladinou kapaliny, zatímco odstředivé čerpadlo je obvykle nad hladinou; hlavní části jsou motor, oběžné kolo a tělo čerpadla.

Jaké jsou základní typy hydrodynamických čerpadel kromě odstředivých?

Mezi základní hydrodynamická čerpadla patří axiální čerpadla, která pohánějí kapalinu podél osy rotace, a radiální čerpadla, která využívají odstředivou sílu pro pohyb kapaliny.

Jaký je základní princip fungování tepelných čerpadel ve srovnání s odstředivými čerpadly?

Tepelná čerpadla přenášejí teplo pomocí chladiva a kompresoru, zatímco odstředivá čerpadla přenášejí mechanickou energii na kapalinu; principy jsou odlišné, protože tepelná čerpadla pracují s termodynamikou, odstředivá s mechanikou kapaliny.
