Měděné trubky a tvarovky lisování a pájení pro instalatéry
Měděné trubky a tvarovky představují spolehlivý základ pro kvalitní instalatérské a topenářské práce. Lisování a pájení měděných trubek patří mezi nejčastější technologie spojování, které zajišťují pevnost a těsnost rozvodů topení i vody. Správný výběr a správná technika provedení výrazně ovlivňují životnost a bezpečnost celé instalace.
⭐ Co byste měli vědět
- Měděné trubky jsou odolné vůči teplotám nad 100 °C a tlakům odpovídajícím běžným topným systémům.
- Standardní rozměry měděných trubek zahrnují například 22 × 1 mm s vnitřní světlostí 20 mm.
- Lisovací profily jako M 15 či TH 26 odpovídají průměrům trubek od 15 do 26 mm.
- Pájky používané pro měděné trubky obsahují až 97 % cínu a 3 % stříbra pro pevné spoje.
- Mezi hlavní výrobce lisovacích systémů patří Geberit, Sanha, Viega a Conex Bänninger.
Co jsou měděné trubky a tvarovky a jaké mají vlastnosti?
Měděné trubky a tvarovky jsou základním prvkem instalatérských a topenářských rozvodů díky své vysoké odolnosti a spolehlivosti. Nejčastěji se používají trubky o rozměru 22 × 1 mm, které zvládají teploty přes 100 °C a vysoké provozní tlaky. Materiál měď zaručuje dlouhou životnost, odolnost vůči korozivním vlivům i UV záření, což je důležité například u venkovních rozvodů.

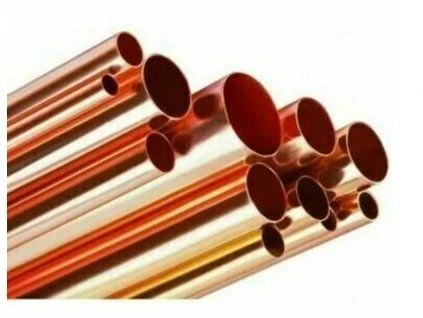

Materiál a vlastnosti měděných trubek
Měď je kov vyznačující se vynikající odolností proti okysličování a korozi, což prodlužuje životnost instalací. Díky své stabilitě při teplotách nad 100 °C se měděné trubky hodí pro topení i teplou vodu. Navíc jsou zcela recyklovatelné, což přispívá k ekologické udržitelnosti instalatérských prací. Odolnost mědi vůči UV záření umožňuje použití trubek i v exteriérech.
Rozměry a tloušťky trubek
Běžné rozměry měděných trubek pro topení a instalatérské práce zahrnují průměry od 10 do 28 mm, přičemž nejpoužívanější je průměr 22 mm s tloušťkou stěny 1 mm. Vnitřní světlost takové trubky je zhruba 20 mm, což umožňuje dostatečný průtok vody při zachování pevnosti spoje. Při lisování měděných trubek a tvarovek je třeba zvolit správný lisovací profil pro daný rozměr, aby spoj byl bezpečný a trvanlivý.
| Rozměr trubky | Vnější průměr | Tloušťka stěny | Vnitřní světlost |
|---|---|---|---|
| 22 × 1 mm | 22 mm | 1 mm | 20 mm |
Tip: Pro správné pájení měděných trubek a tvarovek je nutné dokonale očistit povrch a zvolit vhodnou pájku pro měď, aby spoj vydržel tlak i teplotu bez úniků.

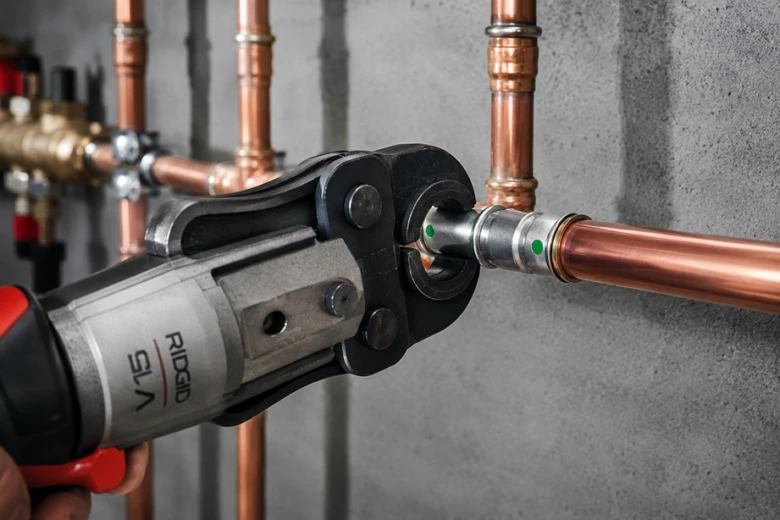

Jak probíhá lisování měděných trubek a jak vybrat lisovací profil?
Lisování měděných trubek a tvarovek je moderní a spolehlivá metoda spojování používaná v instalatérských a topenářských pracích. Pro správné provedení je nutné zvolit vhodný lisovací profil a používat kompatibilní lisovací čelisti a nástroje od ověřených výrobců.
Výběr lisovacího profilu
Lisovací profil musí odpovídat průměru měděné trubky, který se běžně pohybuje mezi 15 až 26 mm. Například profil M 15 je určený pro trubky o průměru 15 mm, zatímco TH 26 odpovídá trubkám 26 mm. Kompatibilita lisovacích čelistí s daným profilem je klíčová pro pevný a těsný spoj. Výrobci jako Geberit a Viega nabízejí přehledné označení a doporučení, jak vybrat správný profil podle typu a rozměru měděných trubek pro instalatérské práce.

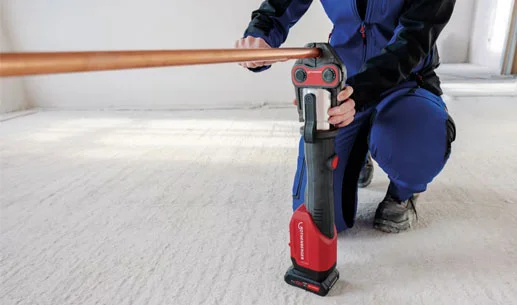

Postup lisování krok za krokem
- Příprava trubky – odřízněte trubku rovně a očistěte její konec od nečistot a otřepů.
- Nasazení tvarovky – správně nasaďte tvarovku měděnou na konec trubky.
- Volba lisovacího profilu – zkontrolujte, že lisovací čelisti odpovídají průměru trubky a profilu, například M 15 nebo TH 26.
- Nastavení lisovacího nástroje – zvolte vhodný lisovací nástroj s kompatibilními čelistmi od výrobců jako Sanha nebo Conex Bänninger.
- Lisování spoje – přiložte lisovací čelisti kolem tvarovky a aktivujte nástroj, dokud nedojde k úplnému stlačení spoje.
- Kontrola spoje – ověřte, že spoj je rovnoměrně stlačený bez deformací a netěsností.
Výrobci lisovacích systémů
Mezi přední výrobce lisovacích systémů patří Geberit, Viega, Sanha a Conex Bänninger. Každý z nich nabízí specifické lisovací profily a nástroje optimalizované pro měděné trubky topení a instalatérské práce. Výběr značky by měl vycházet z kompatibility s vaším nářadím a dostupností náhradních dílů.
Tip: Při lisování měděných trubek se vyvarujte použití nesprávných lisovacích profilů, které mohou vést k netěsnostem nebo poškození trubky. Podle zdrojů z eAgri.cz správná volba profilu výrazně prodlužuje životnost instalace.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak se správně pájí měděné trubky a jaké pájky použít?
Pájení měděných trubek a tvarovek vyžaduje správný výběr pájek a precizní techniku, která zajistí pevný a trvanlivý spoj. Následující podsekce popisují typy používaných pájek, postup pájení a nezbytná bezpečnostní opatření.
Typy pájek a jejich složení
Pro pájení měděných trubek a tvarovek se nejčastěji používají tři typy pájek: Pasta Cu S-Sn97Cu3 obsahuje 97 % cínu a 3 % mědi, Pasta Cu S-Sn97Ag3 má 97 % cínu a 3 % stříbra, což zlepšuje pevnost spoje, a Tvrdá pájka Cu L-Ag2P je slitina mědi, stříbra a fosforu určená pro tvrdé pájení vyžadující vyšší teplotu. Volba pájky ovlivňuje kvalitu a odolnost spoje, zvláště u měděných trubek topení.
Postup pájení měděných trubek
Jak se správně pájí měděné trubky pro instalatérské práce? Nejprve očistěte konce trubek a tvarovek od nečistot a oxidů. Poté je nahřejte hořákem rovnoměrně do teploty odpovídající použité pájce. Následně naneste pájku tak, aby se rovnoměrně roztekla do spoje. Po ochlazení spoj zkontrolujte na pevnost a těsnost. Tento postup je klíčový pro dlouhodobou funkčnost instalace.
Bezpečnostní opatření při pájení
Při pájení měděných trubek dodržujte základní bezpečnostní pravidla: používejte ochranné brýle a rukavice, pracujte v dobře větraném prostoru a dávejte pozor na hořák i okolní materiály. Bezpečnost výrazně snižuje riziko úrazů a poškození instalace během práce.
Jaké jsou výhody a nevýhody lisování vs. pájení u měděných rozvodů?
Jaký je rozdíl mezi lisováním a pájením měděných trubek?
Lisování měděných trubek a tvarovek představuje rychlejší a méně náročnou metodu spojování než pájení. Spoj vzniká díky lisovacím profilům, které mechanicky stlačí trubku a tvarovku, čímž vytvoří těsný a pevný spoj bez použití tepla. Lisované spoje se zvládnou vytvořit během několika sekund a nevyžadují speciální dovednosti s pájením ani plynový hořák.
Naopak pájení měděných trubek a tvarovek vyžaduje větší zkušenosti a speciální nářadí, jako jsou pájky na měď a hořáky. Tento proces je časově náročnější a spoje vznikají pomocí roztaveného kovu, který vyplní mezeru mezi trubkou a tvarovkou. Pájené spoje jsou však velmi pevné a odolné vůči vysokým teplotám, což je výhodné například u topných rozvodů.
| Kritérium | Lisování měděných trubek | Pájení měděných trubek |
|---|---|---|
| Rychlost provedení | Velmi rychlé, spoje vznikají do 10 sekund | Pomalejší, vyžaduje 5-15 minut na spoj |
| Náročnost na dovednosti | Nízká, vhodné i pro méně zkušené instalatéry | Vysoká, vyžaduje praxi a přesnost |
| Potřeba nářadí | Lisovací profil a lisovací kleště | Hořák, pájky na měď, čisticí prostředky |
| Pevnost spoje | Velmi dobrá, ale citlivější na mechanické namáhání | Vysoká, vhodná i pro náročné topenářské aplikace |
| Použití | Instalatérské práce a topení bez extrémních teplot | Topné systémy s vyššími teplotami a tlaky |
Tip: Lisování měděných trubek a tvarovek se hodí pro rychlé instalace a opravy, kde není dostupné plynové nářadí. Pájení zase využijete, pokud potřebujete trvalé spoje s vyšší odolností vůči teplotám a tlaku.
Jaká je údržba a oprava měděných instalací?
Údržba měděných trubek a tvarovek je nezbytná pro zachování funkčnosti a prodloužení životnosti instalací topení a rozvodů vody. Doporučuje se provádět pravidelné kontroly zejména lisovaných i pájených spojů, protože netěsnosti se často objevují právě v těchto místech a mohou způsobit závažné škody. Při inspekci je nutné věnovat zvýšenou pozornost výskytu koroze, která se nejčastěji tvoří v místech s vysokou vlhkostí, nesprávnou montáží nebo nedostatečnou ochranou proti elektrochemickému působení.
Opravy měděných instalací obvykle zahrnují výměnu poškozených tvarovek, obnovu pájených spojů nebo doplnění lisovaných spojů. Pro správné pájení měděných trubek je klíčové důkladné očištění spoje od oxidů a mastnoty, použití vhodné pájky na měď (například Cu S-Sn97Cu3 nebo tvrdé pájky Cu L-Ag2P) a dosažení správné teploty (okolo 600 °C) pro vytvoření pevného a netěsného spoje. Lisování měděných trubek využívá lisovací profily odpovídající průměru trubky (např. M 15 pro 15 mm trubku) a lisovací čelisti, které zajistí rychlý a spolehlivý spoj bez nutnosti tepelného zpracování.
- Pravidelně kontrolujte stav lisovaných spojů a tvarovek měděných trubek topení, zejména u rozvodů s vyšším tlakem nad 6 barů
- Odstraňujte korozi pomocí jemného brusného papíru (zrnitost 240 a vyšší) nebo speciálních antikorozních přípravků určených pro měď
- Sledujte netěsnosti vizuálně i pomocí tlakového testu, po zjištění úniku okamžitě opravujte poškozené části výměnou tvarovek nebo přepájením spoje
- Používejte přesné rozměry měděných trubek a lisovacích profilů (např. 12 × 1 mm, 15 × 1 mm, 22 × 1 mm) podle výkonových parametrů instalace a doporučení výrobce lisovacího systému
Tip: Častou chybou je nedostatečná očista měděných trubek a tvarovek před pájením, což vede k špatné přilnavosti pájky, vzniku mikroporéz a následným netěsnostem. Doporučuje se také nepřehřívat spoj, aby nedošlo k poškození mědi nebo tvarovky.
Pro koho se údržba hodí: Údržba a opravy měděných instalací jsou vhodné pro domácnosti i komerční objekty s měděnými rozvody vody a topení, kde je kladen důraz na dlouhodobou spolehlivost. Pro koho NE: V instalacích s výrazně poškozenou korozí nebo mechanickým opotřebením je vhodnější kompletní výměna části potrubí, protože opravy nemusí zajistit dostatečnou těsnost a bezpečnost.
Odborná rada: Při údržbě a opravách měděných instalací vždy dodržujte doporučení výrobce materiálu a používejte certifikované pájky a lisovací systémy kompatibilní s danými průměry trubek a tvarovek.
Kde koupit kvalitní měděné trubky a tvarovky v ČR?
Pro instalatérské a topenářské práce doporučuji vybírat měděné trubky a tvarovky u specializovaných prodejců, kteří nabízejí kompletní sortiment v přesných rozměrech, například 12 × 1 mm, 15 × 1 mm, 18 × 1 mm, 22 × 1 mm, 28 × 1 mm a 35 × 1,5 mm. Většina těchto prodejců zajišťuje expresní dopravu přímo na stavbu, což umožňuje dodání materiálu do 24 hodin a výrazně zkracuje dobu realizace instalace.
- specializované prodejny s certifikovanými měděnými trubkami pro topení a pitnou vodu
- expresní doprava s doručením do 1 pracovního dne na stavbu nebo adresu zákazníka
- půjčovny lisovacích strojů a lisovacích profilů (např. M 15, V 18, TH 26) pro profesionální lisování měděných trubek
- možnost nákupu materiálu a pronájmu lisovacího nářadí na jednom místě pro efektivní organizaci prací
Tip: Při výběru prodejce si ověřte, zda má skladem tvarovky odpovídající vašim rozměrům trubek a zda lisovací profily, které nabízí k zapůjčení, jsou kompatibilní s vaším lisovacím strojem. Nevyhovující profil nebo tvarovka může způsobit netěsnosti nebo poškození spoje.
Častou chybou je nákup měděných tvarovek bez kontroly kompatibility s lisovacím systémem, což vede k nutnosti opakovaných oprav a zbytečným nákladům. Pro instalace vyžadující vysokou spolehlivost, například v podlahovém topení, doporučuji preferovat prodejce s certifikovaným sortimentem a odborným poradenstvím.
Pro koho se nákup u specializovaných prodejců hodí? Pro profesionální instalatéry a topenáře, kteří potřebují rychlé dodání a kompletní sortiment s možností zapůjčení lisovacího nářadí. Naopak pro drobné domácí kutily bez zkušeností s lisováním může být lepší volbou pájení měděných trubek, kde je potřeba jiné vybavení a technika.
Výběr správného prodejce je klíčový pro dlouhodobou spolehlivost instalace a minimalizaci servisních zásahů.
Časté dotazy o měděných trubkách a tvarovkách: lisování a pájení
Otázka: Jaké jsou běžné rozměry měděných trubek pro topení?
Standardní rozměry zahrnují 15 × 1 mm s vnitřní světlostí 13 mm, 22 × 1 mm s vnitřní světlostí 20 mm a 28 × 1 mm s vnitřní světlostí 26 mm, což odpovídá běžným požadavkům topenářských instalací.
Otázka: Co je lisovaný spoj u měděných trubek?
Lisovaný spoj vzniká lisováním trubky a tvarovky pomocí speciálního nástroje s lisovacím profilem, obvykle pro průměry od 15 do 26 mm, který zajistí pevné a těsné spojení bez použití pájení.
Otázka: Jak probíhá lisování měděných trubek krok za krokem?
Odřízněte a očistěte trubku, nasaďte vhodnou tvarovku, vložte spoj do lisovacího nástroje, proveďte lisování a nakonec zkontrolujte správnost spoje.
Otázka: Jaké pájky se používají pro měděné trubky?
Používají se pájky s obsahem 97 % cínu a 3 % mědi nebo stříbra, například Cu S-Sn97Cu3 či Cu S-Sn97Ag3, které umožňují pevné a trvanlivé spoje.
Otázka: Jaké jsou výhody lisování oproti pájení?
Lisování je rychlejší, čistší a nevyžaduje otevřený plamen, což snižuje riziko poškození materiálu; nevýhodou jsou vyšší pořizovací náklady na lisovací nástroje.
Otázka: Jaké jsou nevýhody pájení měděných trubek?
Pájení vyžaduje zkušenost, práci s hořákem a delší čas, ale výsledný spoj je velmi pevný a odolný vůči vysokým teplotám.
Otázka: Jaká bezpečnostní opatření platí při pájení?
Je nutné používat ochranné rukavice a brýle, zajistit dostatečné větrání a dbát na bezpečnost při manipulaci s otevřeným ohněm.
Otázka: Jaká je odolnost měděných trubek vůči teplotám a tlakům?
Měděné trubky snesou provozní teploty do 120 °C a tlaky běžné v topenářských systémech, což je dostačující pro většinu domácích instalací.
Otázka: Kde koupit měděné trubky a tvarovky v ČR?
Prodávají je specializované prodejny jako Hornbach, Danex nebo Obchod VTP, které často nabízejí i expresní dopravu na místo instalace.
Otázka: Jaká je údržba měděných instalací?
Pravidelně kontrolujte spoje a těsnost, čistěte trubky od usazenin a včas řešte korozní poškození pro prodloužení životnosti.
Otázka: Jaký lisovací profil je vhodný pro měděné trubky o průměru 22 mm?
Doporučuje se profil určený speciálně pro měděné trubky 22 mm, který zaručuje přesné a pevné spoje bez rizika netěsností.
Otázka: Jaká je cena měděných trubek a tvarovek na topení?
Cena měděných trubek se pohybuje okolo 150 až 250 Kč za metr, tvarovky stojí mezi 50 až 200 Kč dle typu a velikosti.
Otázka: Jaké jsou ekologické výhody měděných trubek?
Měď je plně recyklovatelná a díky dlouhé životnosti snižuje potřebu častých výměn, což přispívá ke snižování emisí CO2.
Otázka: Jaké jsou doporučené provozní teploty měděných trubek v topení?
Provozní teploty by neměly přesáhnout 120 °C, což odpovídá běžným parametrům topných systémů v domácnostech.
Otázka: Jak často provádět kontrolu měděných instalací?
Doporučuje se kontrola a případná údržba nejméně jednou za dva roky, aby se předešlo únikům nebo poškození systému.
Tip pro správné pájení měděných trubek a tvarovek
Při pájení měděných trubek je klíčové důkladné očištění spojovaných ploch a přiměřené zahřátí spoje, aby pájka správně zatékala a nevznikaly studené spoje.
Na co se používají měděné trubky a tvarovky v topenářství
Měděné trubky a tvarovky se využívají především pro rozvody teplé vody a topení díky své vysoké odolnosti vůči teplotám, tlakům a korozi, přičemž lisované spoje usnadňují rychlou a bezpečnou instalaci.
