Hallův snímač je klíčovým prvkem pro přesné měření otáček v motorovém kole, který pracuje na principu detekce magnetického pole. Jeho správné zapojení umožňuje spolehlivý přenos signálu pro řízení motoru a bezpečný chod stroje. Porozumění principu Hallova snímače a jeho zapojení je základem efektivní údržby a diagnostiky motocyklu.
Klíčové závěry
- Hallův snímač využívá Hallův jev, objevený Edwinem Hallem v roce 1879.
- Výstupní signál snímače se přepíná mezi 0-0,8 V (nízký stav) a napájecím napětím (5 nebo 12 V).
- Doporučená vzdálenost mezi snímačem a magnetem je 0,3-0,5 mm, kontrolovaná např. papírkem o tloušťce 0,3 mm.
- Hallův snímač má třívodičové zapojení: +V, GND a SIGNÁL.
- Pro spolehlivost montáže se závity šroubů pojistí lepidlem proti vibracím (např. Loctite).
Jak Hallův snímač funguje v motorovém kole (princip Hallova jevu)
Hallův snímač v motorovém kole funguje na základě Hallova jevu, který objevil Edwin Hall v roce 1879. Tento jev spočívá ve vzniku elektrického napětí – Hallova napětí – kolmo k proudu a magnetickému poli působícímu na vodič. Intenzita vzniklého napětí je přímo úměrná velikosti magnetického pole, což umožňuje přesné měření otáček motoru kola pomocí Hallova snímače. Hallův snímač otáček tak převádí změny magnetického pole na elektrický signál, který řídicí elektronika vyhodnocuje.
Princip Hallova snímače v elektrickém kole spočívá v detekci magnetického pole vytvářeného rotujícím magnetem na hřídeli motoru. Při průchodu proudu vodičem v Hallově senzoru vzniká Hallovo napětí, které se mění s otáčkami motoru. Tento signál je základním vstupem pro řízení motoru a určuje jeho rychlost i polohu rotoru. Hallův snímač zapojení musí být správně dimenzován a umístěn, aby přesně zachytil magnetické pole a minimalizoval chyby měření.
Box s klíčovými fakty o Hallově jevu:
- Objev: Edwin Hall, 1879
- Princip: Hallovo napětí vzniká při kolmém působení magnetického pole a proudu ve vodiči
- Intenzita napětí: Úměrná síle magnetického pole
- Použití: Převod magnetického pole na měřitelný elektrický signál v Hallově snímači otáček
Princip měření otáček a signál
Hallův snímač měří otáčky motoru změnou magnetického pole vyvolaného rotujícím magnetem. Při průchodu proudu v Hallově senzoru vzniká Hallovo napětí, které se díky střídání magnetického pole periodicky mění. Výstupní signál snímače přepíná mezi hodnotami:
- Nízká hodnota signálu: přibližně 0-0,8 V
- Vysoká hodnota signálu: napájecí napětí 5 V nebo 12 V podle typu senzoru
Tento digitální signál umožňuje elektronice přesně detekovat frekvenci otáček. Správné zapojení Hallova snímače a stabilní napájení jsou zásadní pro spolehlivý provoz motorového kola a přesné měření otáček.
Technické parametry a zapojení Hallova snímače v motorovém kole
Hallův snímač v motorovém kole využívá třívodičové zapojení, které zahrnuje napájecí vodič (+V), zem (GND) a výstupní signál (SIGNÁL). Napájecí napětí se standardně volí mezi 5 V a 12 V v závislosti na konkrétním modelu snímače a elektrické soustavě kola. Pro správnou funkci je kritická optimální vzdálenost snímače od magnetu nebo trigeru, která se pohybuje mezi 0,3 až 0,5 mm. Montáž snímače by měla být pevná a odolná proti vibracím, proto se doporučuje použití lepidla nebo vhodného fixačního materiálu. Tento přístup minimalizuje chyby v měření otáček a zajišťuje stabilní signál pro řídicí jednotku motoru. Podrobný návod na zapojení Hallova snímače v elektrokole zahrnuje správné připojení vodičů a nastavení vzdálenosti podle technických údajů výrobce.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Napájení | 5 V nebo 12 V | Záleží na typu snímače |
| Zapojení | Třívodičové | +V, GND, SIGNÁL |
| Vzdálenost od magnetu | 0,3-0,5 mm | Optimální pro přesný signál |
| Montáž | Lepidlo proti vibracím | Zajišťuje stabilitu měření |

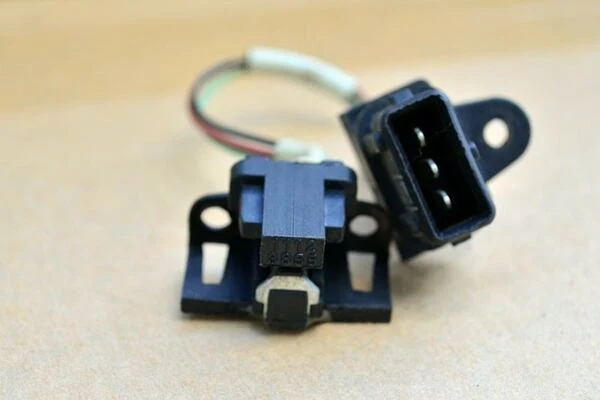

Popis konstrukce Hallova snímače pro motorová kola
Hallův snímač obsahuje polovodičovou destičku vyrobenou z materiálů jako je arsenid galia nebo křemík, které jsou citlivé na magnetické pole. Rozměry polovodičové destičky se pohybují kolem několika milimetrů čtverečních, aby bylo možné integrovat snímač do kompaktního prostoru motorového kola. Polovodičová destička detekuje změny magnetického pole generované rotujícím magnetem nebo trigerem a převádí je na elektrický signál. Tento princip Hallova snímače umožňuje přesné měření otáček a rychlosti kola. Podrobné informace o principu Hallova snímače v elektrickém kole lze nalézt také na stránce Wikipedia Hallův senzor.
Umístění a montáž Hallova snímače v motorových kolech
Hallův snímač v motorovém kole se obvykle montuje pod levé víko motoru, kde je umístěn v blízkosti rotoru nebo setrvačníku. Toto místo umožňuje přesné snímání otáček díky blízkosti magnetického pole generovaného pohybem rotoru. Správná vzdálenost mezi Hallovým senzorem a rotorem je klíčová pro přesný Hallův snímač otáček, obvykle se pohybuje v rozmezí 1 až 3 milimetry.
Montáž snímače probíhá připevněním šrouby, které se zabezpečují speciálním lepidlem proti vibracím. Toto opatření zabraňuje uvolnění během jízdy a zajišťuje stabilní Hallův snímač zapojení a optimální funkci. Vibrace motoru jsou hlavní příčinou chybného snímání, proto je pevné upevnění nezbytné.
Praktický návod na kalibraci a nastavení Hallova snímače
- Zkontrolujte vzdálenost Hallova senzoru k rotoru podle výrobních specifikací.
- Upevněte snímač šrouby a aplikujte lepidlo proti vibracím.
- Zapojte Hallův snímač do elektrického kola krok za krokem podle schématu výrobce.
- Ověřte indikace snímače během otáčení kola pro správnou funkci.
Hallův senzor se používá nejen v motorových kolech, ale také v automobilech a elektrokolech, kde slouží k přesnému měření otáček a zajištění plynulého chodu motoru. Proti Hallově sondě se liší tím, že snímač je kompletní zařízení se zabudovaným spínacím prvkem, což usnadňuje jeho přímé zapojení.
Diagnostika a kontrola funkce Hallova snímače
Diagnostika Hallova snímače v motorovém kole zahrnuje měření napájecího napětí a sledování výstupního signálu při otáčení motoru nebo přiložení magnetu. Pro správnou kontrolu je nezbytné dodržet vzdálenost snímače od magnetu 0,3 až 0,5 mm a použít přesný multimetr.
- Připojte multimetr k vodičům +V a GND a ověřte napětí 5 nebo 12 V, podle specifikace snímače.
- Přepněte multimetr do režimu měření napětí na výstupním signálu (SIGNÁL).
- Otočte motor nebo přiložte magnet k Hallovu senzoru a sledujte, zda se výstupní signál přepíná mezi 0 a 5/12 V.
- Změřte vzdálenost mezi Hallovým snímačem a magnetem papírkem o tloušťce 0,3 mm až 0,5 mm a upravte podle potřeby.
Časté chyby při diagnostice
Nejčastější chybou je záměna vodičů +V a GND, která vede k nefunkčnosti snímače. Dále nesprávná vzdálenost snímače nad 0,5 mm způsobuje slabý nebo žádný signál. Poškozené kabely nebo špatné Hallův snímač zapojení mohou rovněž zkreslit výsledky měření a ztížit správné vyhodnocení funkce.
Porovnání Hallova snímače s jinými snímači otáček
Hallův snímač otáček v motorovém kole využívá třívodičové zapojení, které zajišťuje stabilní výstupní signál a přesné měření otáček. Na rozdíl od něho indukční snímač pracuje se dvěma vodiči a generuje střídavé napětí v rozsahu 0,1-1 V, přičemž jeho odpor cívky se pohybuje mezi 100 a 500 Ω. Indukční snímače jsou jednodušší, ale méně přesné a jejich výstup závisí na otáčkách.
Optické snímače nabízejí vysokou přesnost, avšak jsou citlivé na nečistoty a vlhkost, což omezuje jejich spolehlivost v terénu. Hallův snímač princip využívá magnetickou indukci, což zajišťuje robustnost a dlouhodobou stabilitu signálu, zejména v náročných podmínkách.
Důležitým omezením Hallova snímače je jeho nekompatibilita se zapalováním AC-CDI bez speciálního adaptéru, což není problém u indukčních snímačů.
| Vlastnost | Hallův snímač | Indukční snímač | Optický snímač |
|---|---|---|---|
| Počet vodičů | 3 (třívodičové zapojení) | 2 | 2-3 (podle typu) |
| Výstupní signál | Stabilní digitální | Střídavé napětí 0,1-1 V | Digitální, citlivý na znečištění |
| Odpor cívky | Není relevantní | 100-500 Ω | Není relevantní |
| Kompatibilita AC-CDI | Nekompatibilní bez adaptéru | Kompatibilní | Závisí na konstrukci |
| Odolnost | Vysoká, vhodný pro motorová kola | Střední, méně přesný | Nízká, citlivý na prostředí |
Výhody Hallova snímače v motorových kolech
Hallův senzor elektrokolo a motorových kol poskytuje přesné a spolehlivé měření otáček díky stabilnímu signálu a odolnosti vůči rušení. Tento princip Hallova snímače v elektrickém kole zajišťuje hladký chod motoru a efektivní řízení výkonu. Naopak optické snímače jsou méně vhodné pro venkovní použití kvůli jejich náchylnosti na prach a vlhkost.
Vliv teploty a vibrací na přesnost a životnost snímače
Hallův snímač v motorovém kole je citlivý na teplotní rozsah a vibrace, které přímo ovlivňují jeho přesnost a životnost. Polovodičové součástky snímače mají maximální provozní teplotu obvykle kolem 85 °C; překročení této hranice vede k urychlenému stárnutí a snížení spolehlivosti. Vibrace s amplitudou nad 5 g a frekvencí v rozsahu 10-500 Hz způsobují mechanické namáhání a mohou vést k prasknutí pájených spojů nebo poškození pouzdra snímače. Elektromagnetické rušení (EMI) vznikající v blízkosti motoru, například od vysokonapěťových kabelů ke svíčkám, může indukovat šum do výstupního signálu a zhoršit detekci otáček.
Jaké chyby se mohou vyskytnout při používání Hallova snímače v kole
- Výpadky signálu nebo nesprávné čtení otáček způsobené elektromagnetickým rušením s amplitudou přesahující 50 mV
- Mechanické poškození v důsledku vibrací nad 5 g, které vedou k praskání pájených spojů a zkrácení životnosti snímače
- Zhoršení funkce kvůli zanesení snímače kovovým prachem a nečistotami, které mohou způsobit zkrat nebo snížit citlivost
Pro zachování správné funkce Hallova senzoru elektrokola nebo motorového kola doporučuji pravidelnou a cílenou údržbu:
- Čištění snímače a okolí od prachu a kovového odpadu minimálně jednou za 6 měsíců
- Kontrola a pevné upevnění kabeláže tak, aby nebyla vystavena oděru o ostré hrany, což snižuje riziko přerušení vodičů
- Zajištění kvalitního zemnění na čistý kovový povrch bez koroze, které minimalizuje elektromagnetické rušení
- Umístění snímače v dostatečné vzdálenosti (minimálně 10 mm) od zdrojů silných vibrací a teplot nad 85 °C
Tip: Častou chybou je podcenění správné mezery mezi snímačem a magnetem (doporučená vzdálenost 0,3-0,5 mm). Větší mezera zvyšuje náchylnost k rušení a snižuje přesnost měření otáček.
Taková opatření výrazně prodlouží životnost Hallova snímače a zajistí stabilní a přesné snímání otáček i v náročných podmínkách motorového kola.
Praktický návod na kalibraci a nastavení Hallova snímače
Správná kalibrace Hallova snímače v motorovém kole je klíčová pro přesné měření otáček a správnou funkci řízení motoru. Následující návod popisuje nezbytné nástroje a konkrétní postup nastavení vzdálenosti snímače a kontroly signálu.
Doporučené nástroje a pomůcky
Pro kalibraci Hallova snímače budete potřebovat multimetr k ověření elektrického signálu, magnet pro simulaci otáček a papírek o tloušťce 0,3 mm pro přesné nastavení vzdálenosti. Tyto pomůcky zajistí přesné Hallův snímač zapojení a umožní správnou funkci Hallova senzoru elektrokola i motorového kola.
- Příprava nástrojů – připravte multimetr, magnet a papírek 0,3 mm.
- Nastavení vzdálenosti – umístěte snímač tak, aby mezi ním a magnetem byla mezera 0,3-0,5 mm.
- Kontrola signálu – připojte multimetr ke snímači a otáčejte kolem, sledujte přerušovaný signál.
- Upevnění snímače – pevně připevněte snímač tak, aby se minimalizovaly vibrace a zůstala nastavená vzdálenost.
Tip: Častou chybou je příliš velká vzdálenost, která způsobí ztrátu signálu. Kalibrace Hallova snímače zahrnuje právě správné nastavení této mezery pro optimální fungování.
Časté dotazy (FAQ) k Hallovu snímači v motorovém kole
Jak funguje Hallův snímač v motorovém kole?
Hallův snímač využívá Hallův jev, kdy při průchodu elektrického proudu a působení magnetického pole vzniká Hallovo napětí. Toto napětí se převádí na elektrický signál, který odpovídá otáčkám motoru kola.
Co je to Hallův senzor a jak se používá v motorovém kole?
Hallův senzor je polovodičové zařízení, které detekuje magnetické pole a generuje elektrické impulzy podle jeho změn. V motorovém kole slouží k přesnému měření otáček rotoru pro řízení zapalování a výkonu.
Jak zapojit Hallův snímač v motorovém kole?
Hallův snímač má třívodičové zapojení: +V (5 nebo 12 V), GND a výstupní signál. Správné zapojení je klíčové, jinak může dojít k chybám diagnostiky nebo nefunkčnosti snímače.
Jaká je doporučená vzdálenost mezi Hallovým snímačem a magnetem?
Optimální vzdálenost je 0,3-0,5 mm. Často se používá papírek o tloušťce 0,3 mm pro přesné nastavení, protože větší vzdálenost snižuje citlivost a menší může snímač poškodit.
Jak vyzkoušet Hallův snímač multimetrem?
Změřte napětí mezi +V a GND, mělo by být stabilních 5 nebo 12 V. Poté při otáčení kola sledujte výstupní signál, který se přepíná mezi 0-0,8 V a napájecím napětím.
Kde se Hallův snímač obvykle montuje v motorovém kole?
Typicky se připevňuje pod levým víkem motoru, v blízkosti rotoru nebo setrvačníku. Montáž probíhá pomocí šroubů a je důležité zajistit pevné uchycení proti vibracím.
Jaké chyby mohou ovlivnit funkci Hallova snímače?
Častá chyba je záměna vodičů +V a GND nebo nesprávná vzdálenost magnetu. Poškozené kabely nebo slabé zemnění rovněž mohou způsobit poruchy signálu.
Jak ovlivňují teplota a vibrace Hallův snímač?
Teploty nad 125 °C a silné vibrace snižují životnost a přesnost snímače. Doporučuje se pravidelná kontrola upevnění a čištění kontaktů.
Jak se kalibruje Hallův snímač v motorovém kole?
Kalibrace spočívá v nastavení vzdálenosti magnetu na 0,3-0,5 mm a ověření výstupních pulzů pomocí multimetru při otáčení motoru.
Proč se používá Hallův snímač v motorových kolech?
Používá se pro přesné měření otáček, které je nezbytné pro správné řízení zapalování a optimalizaci výkonu motoru.
Jaký je rozdíl mezi Hallovým a indukčním snímačem?
Hallův snímač má stabilní třívodičové zapojení a digitální výstup. Indukční snímač generuje střídavé napětí s dvěma vodiči a není přímo kompatibilní s moderními řídicími jednotkami bez adaptéru.
Jak Hallův snímač v motorovém kole detekuje rychlost otáček?
Detekuje magnetické pole otáčejícího se magnetu na kole a generuje pulzy odpovídající počtu otáček za minutu (RPM), které řídicí jednotka vyhodnocuje.
Jaké jsou typické technické parametry Hallova snímače v motorovém kole?
Napájení je standardně 5 V, citlivost kolem 1,2 mT, pracovní teplota od -40 °C do +125 °C, výstupní signál je digitální.
Jak správně provést kalibraci Hallova snímače v motorovém kole?
Nastavte vzdálenost mezi magnetem a snímačem na cca 0,3-0,5 mm. Pak ověřte generování impulsů při otáčení motoru rychlostí kolem 60 RPM.
Jaké jsou hlavní výhody použití Hallova snímače oproti optickému snímači?
Hallův snímač je odolný proti prachu a vlhkosti, nepotřebuje přímou viditelnost a má delší životnost, což zvyšuje spolehlivost měření.
Jaké moderní inovace se uplatňují v Hallových snímačích pro motorová kola?
Nové modely obsahují digitální výstupy a lepší ochranu proti elektromagnetickému rušení, což zvyšuje přesnost a stabilitu měření.
