Typy zpětných ventilů: přehled, funkce a použití v praxi

Zpětné ventily jsou klíčové prvky pro zajištění správného směru průtoku kapalin či plynů v potrubních systémech. Mezi nejběžnější typy patří klapkové, kulové, pružinové a dvouplášťové ventily, které se liší konstrukcí i použitím. Správná volba ventilu výrazně ovlivňuje spolehlivost a efektivitu celého systému.

Přehled hlavních konstrukčních typů zpětných ventilů

Klapkové (deskové) ventily

Klapkové ventily mají kruhový disk zavěšený na ose, který se při překročení tlakového rozdílu mezi vstupem a výstupem zvedá a umožňuje jednosměrný průtok. Při poklesu tlaku disk klesá zpět a těsně dosedá, čímž zabraňuje zpětnému toku. Tento typ ventilů vyžaduje tlak pro otevření obvykle od 0,1 do 0,3 baru a je vhodný pro vodovodní a topné systémy s nízkotlakým provozem. Častou chybou je instalace ventilu ve vertikální poloze bez správné orientace disku, což může způsobit nesprávné uzavření a průnik zpětného toku.

Kulové ventily

Kulové ventily obsahují kónickou komoru s pohyblivou koulí, která se pohybuje vertikálně a těsně dosedá na sedlo ventilu. Tento mechanismus umožňuje rychlé a spolehlivé uzavření průtoku při minimálním tlakovém rozdílu, často již od 0,05 baru. Díky kulovému těsnění jsou tyto ventily odolné vůči nečistotám a vhodné pro průmyslové aplikace s náročnějšími podmínkami. Kulové ventily jsou preferovány tam, kde je vyžadována vysoká těsnost a rychlá reakce na změny tlaku.

Dvouplášťové ventily

Dvouplášťové (dvoukotoučové) ventily mají dvě desky na společné ose, které se otevírají a zavírají podle směru průtoku. Existují tři hlavní varianty: mezipřírubové ventily s diskovým tělesem, lug typy umožňující demontáž bez rozebrání přírub a plnotělové ventily s celistvým tělesem pro vysokotlaké aplikace. Tyto ventily zvládají jmenovité tlaky až do 630 bar a jsou vhodné pro potrubní systémy s většími průměry od DN 50 výše. Plnotělové varianty se často používají v petrochemii a energetice, kde je vyžadována vysoká strukturální integrita a spolehlivost.

Pružinové ventily

Pružinové ventily se otevírají překonáním síly pružiny, která udržuje ventil zavřený. Tlak pro otevření je přesně definován konstrukcí pružiny a může být nastaven v rozsahu od 0,2 do 1,5 baru podle typu ventilu. Jsou kompaktní, vhodné pro vertikální i horizontální montáž a díky pružinovému mechanismu lépe odolávají vodním rázům než klapkové ventily. Používají se zejména v dynamických systémech s proměnlivým tlakem, jako jsou čerpací stanice nebo průmyslové vzduchové rozvody.

• Klapkové ventily mají jednoduchou konstrukci, ale vyšší tlak pro otevření a hmotnost disku mohou omezit použití v nízkotlakých systémech
• Kulové ventily poskytují rychlé uzavření a vysokou těsnost díky kulovému sedlu a nízkému tlakovému rozdílu pro otevření
• Dvouplášťové ventily jsou robustní, zvládají vysoké tlaky a velké průměry potrubí, vhodné do náročných průmyslových aplikací
• Pružinové ventily se hodí do systémů s proměnlivým tlakem a vodními rázy, kde je potřeba přesné nastavení tlaku pro otevření

Tip: Při výběru zpětného ventilu zvažte konkrétní tlakový rozdíl v instalaci a materiály ventilů, aby nedocházelo k netěsnostem nebo předčasnému opotřebení těsnění. Nezapomeňte správně orientovat ventil podle směru průtoku, jinak může dojít k selhání funkce.

Materiály a těsnění používané u zpětných ventilů

Materiály a těsnění používané u zpětných ventilů určují jejich spolehlivost a vhodnost pro různé provozní podmínky. Volba správného materiálu tělesa a těsnění zásadně ovlivňuje odolnost ventilu proti korozi a jeho životnost, zejména v náročných průmyslových aplikacích.

Hlavní materiály používané pro tělesa zpětných ventilů

Těleso ventilu se nejčastěji vyrábí z uhlíkové oceli, nerezové oceli, mosazi nebo tvárné litiny. Nerezová ocel nachází široké uplatnění v chemickém průmyslu díky vysoké odolnosti vůči korozivním médiím a teplotám do 400 °C. Litina je oblíbená pro domácí instalace a vodovodní systémy, protože nabízí dobrý poměr pevnosti a ceny. Mosaz se používá zejména tam, kde je potřeba kombinace dobré mechanické pevnosti a odolnosti vůči vodě. Naopak uhlíková ocel je vhodná pro méně korozivní prostředí a často se používá u robustních kulových nebo klapkových ventilů.

Druhy těsnění u zpětných ventilů a jejich vlastnosti

Těsnění zpětných ventilů bývají pryžová, kovová nebo pružná, přičemž mezi nejčastější typy patří vitonová, EPDM a PTFE těsnění. Vitonová těsnění vynikají odolností vůči korozi a vlhkosti, což z nich činí ideální volbu pro agresivní média v průmyslu. EPDM se používá hlavně v instalacích s pitnou vodou nebo teplovodních systémech díky své pružnosti a odolnosti vůči oxidaci. PTFE nabízí vysokou chemickou odolnost a stabilitu při teplotách až 260 °C, proto je častá u dvouplášťových ventilů v chemickém prostředí.

Technické parametry a provozní podmínky zpětných ventilů

Technické parametry zpětných ventilů určují jejich vhodnost pro konkrétní aplikace a provozní podmínky. Zpětný ventil se obvykle otevírá při tlaku pro otevření v rozmezí 0,5 až 1 bar, což zajišťuje spolehlivou funkci při zpětném průtoku. Jmenovitý tlak ventilů může dosahovat až 630 bar, což umožňuje použití i v náročných průmyslových podmínkách. Provozní teplotní rozsah většiny zpětných ventilů je od -40 °C do +200 °C, přičemž maximální teplota zpětného ventilu ovlivňuje výběr vhodného materiálu těsnění a konstrukce.

Maximální rychlost průtoku, kterou zpětné ventily snesou, se pohybuje kolem 7 m/s. Tento parametr je klíčový pro správné dimenzování zejména u klapkových, kulových a pružinových ventilů. Materiály ventilů a jejich těsnění musí odpovídat provozním tlakům a teplotám, aby nedocházelo k selhání těsnění nebo deformaci tělesa.

• Tlak pro otevření: 0,5-1 bar
• Jmenovitý tlak: až 630 bar
• Teplotní rozsah: -40 až +200 °C
• Maximální rychlost průtoku: 7 m/s

Typy ventilů včetně zpětných a jejich specifikace

Různé typy zpětných ventilů, jako jsou klapkové ventily, kulové ventily nebo dvouplášťové ventily, se liší v konstrukci a vhodnosti pro určité provozní podmínky, což ovlivňuje jejich technické parametry a využití.

Aplikace zpětných ventilů v průmyslu a domácnostech

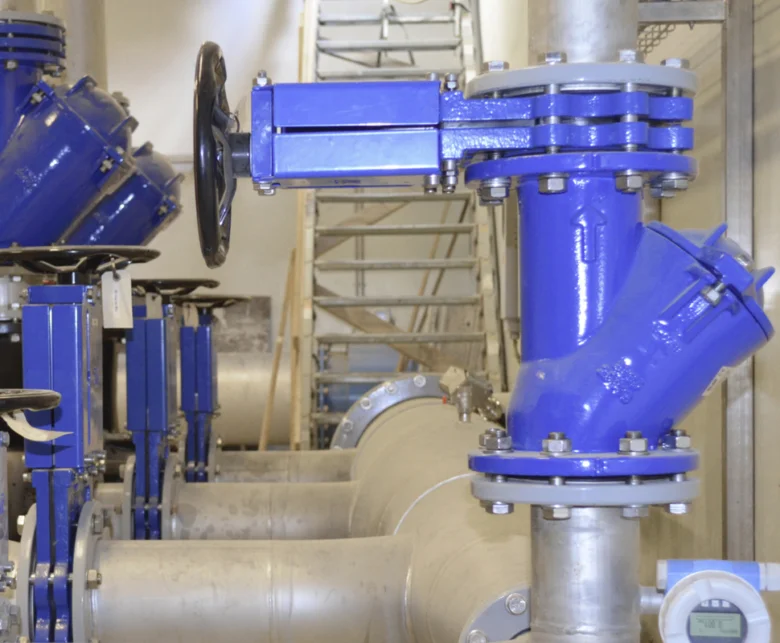

Zpětné ventily se uplatňují v průmyslových i domácích instalacích pro zajištění jednosměrného průtoku kapalin a plynů a prevenci zpětného toku, který by mohl poškodit zařízení. V systémech HVAC se nejčastěji používají pružinové ventily s tlakem pro otevření v rozmezí 0,5 až 1 bar, což minimalizuje energetické ztráty při udržování správného směru proudění vzduchu nebo vody. V čerpacích systémech, zejména u odstředivých čerpadel bez samonasávání, jsou kulové ventily preferovány pro spolehlivé uzavření a odolnost vůči zpětnému toku kapalin.

Pro kanalizační a odpadní systémy jsou vhodné klapkové ventily, které zvládají průtoky s obsahem pevných částic a nečistot bez rizika poškození díky robustní konstrukci a jednoduchému principu otevírání. Protipožární instalace vyžadují dvouplášťové ventily, často s mezipřírubovou konstrukcí, které zajišťují vysokou těsnost a spolehlivost i při extrémních teplotách a tlacích, běžně do 630 bar. V potravinářském a ropném průmyslu se používají ventily z nerezové oceli a speciálních slitin s těsněním z vitonu nebo pryže odolné vůči chemikáliím a vysokým teplotám, čímž se prodlužuje životnost a snižují náklady na údržbu.

• HVAC systémy: pružinové ventily s nízkým tlakem otevření (0,5-1 bar) pro řízení proudění vzduchu a vody

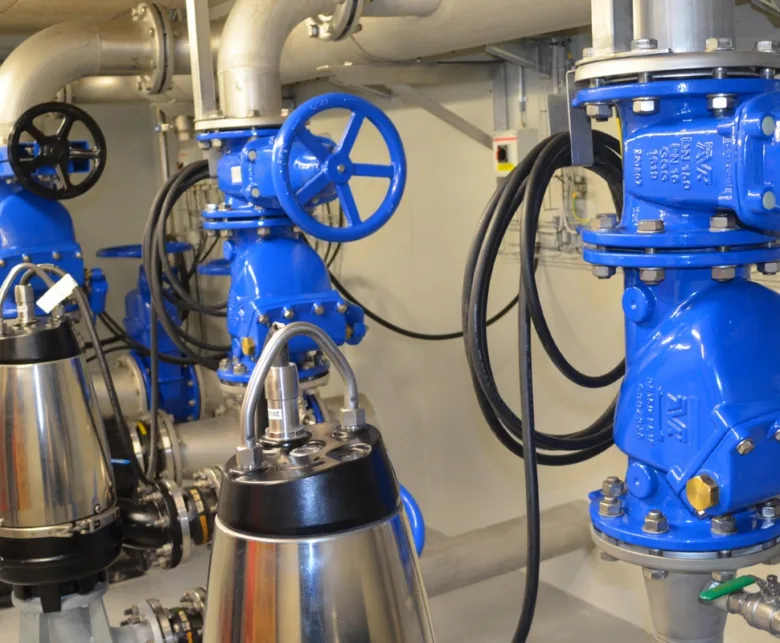

• Čerpací systémy: kulové ventily pro spolehlivé zabránění zpětnému toku kapalin v potrubí
• Odpadní voda: klapkové ventily odolné vůči nečistotám a pevným částicím
• Protipožární systémy: dvouplášťové ventily s vysokou těsností a odolností vůči tlaku do 630 bar
• Potravinářský a ropný průmysl: ventily z nerezové oceli a speciálních slitin s chemicky odolným těsněním

Které typy zpětných ventilů se používají v průmyslu

Výběr zpětného ventilu závisí na provozních podmínkách, jako jsou tlak, teplota a médium, a na požadavcích na materiály a těsnění. U vysokotlakých aplikací se často volí plnotělové dvouplášťové ventily, které zvládnou tlak až 630 bar a teploty do 200 °C. Pro nižší tlaky a rychlosti průtoku do 7 m/s jsou vhodné pružinové ventily, které lépe odolávají vodnímu rázu než klapkové. Kulové ventily se používají tam, kde je potřeba spolehlivé a rychlé uzavření, například v chemickém průmyslu.

Na co si dát pozor: častou chybou je instalace ventilu proti směru průtoku, což způsobuje nesprávnou funkci a může vést k poruše celého systému, například u dvoustupňových kompresorů. Dále je nutné zvolit správné těsnění podle média, například vitonové těsnění v agresivním chemickém prostředí. Nesprávná volba materiálu nebo zanedbání údržby, jako je pravidelná kontrola pružinových ventilů po 500 provozních hodinách, může výrazně zkrátit životnost ventilu.

Tip: Pro domácí instalace se hodí pružinové ventily s nízkým tlakem otevření a jednoduchou montáží, zatímco pro průmyslové aplikace s vyššími nároky na tlak a chemickou odolnost jsou vhodnější dvouplášťové nebo kulové ventily z nerezové oceli. Nevhodné jsou pružinové ventily v systémech s velkým množstvím pevných nečistot, kde lépe fungují klapkové ventily.

Správná instalace a pravidelná údržba zpětných ventilů výrazně prodlužují životnost celého systému a zajišťují jeho energetickou efektivitu. Při výběru je nutné zohlednit nejen typ ventilu, ale i materiály, těsnění a provozní parametry, aby ventil odpovídal specifickým potřebám dané aplikace.

Správná instalace a časté chyby při montáži ventilů

Správná instalace zpětného ventilu vyžaduje důsledné dodržení orientace ventilu podle směru proudu média. Nesprávná orientace je nejčastější chybou a vede k poruše ventilu, protože zabraňuje správnému těsnění a průtoku. Před montáží je nezbytné potrubí důkladně vyčistit, aby nedošlo k zanesení ventilu nečistotami, což může ovlivnit funkci klapkových nebo pružinových ventilů.

Dalším klíčovým faktorem je správný utahovací moment šroubů, který zajistí těsnost spoje bez poškození materiálů ventilů a těsnění. Montáž ve vertikální poloze vyžaduje kontrolu, zda je ventil vhodný pro danou pozici, například dvouplášťové ventily mají specifické požadavky.

Praktické tipy pro instalaci různých typů zpětných ventilů

1. Kontrola orientace – dodržte směr šipky na těle ventilu podle proudu vody.
2. Očištění potrubí – odstraňte nečistoty před instalací, aby nedošlo k zanesení ventilu.
3. Volba správného těsnění – použijte kompatibilní materiál podle typu ventilu.
4. Utáhnutí šroubů – dodržte doporučený utahovací moment pro daný ventil.
5. Kontrola vertikální montáže – ověřte, zda ventil umožňuje instalaci do svislé polohy.

Jaké chyby se často dělají při výběru zpětných ventilů? Často se volí nevhodný typ ventilu pro konkrétní tlak pro otevření nebo médium, což může způsobit předčasné opotřebení nebo selhání zařízení. Výběr správného materiálu a typu ventilu (např. kulové ventily pro průmysl) je proto zásadní.

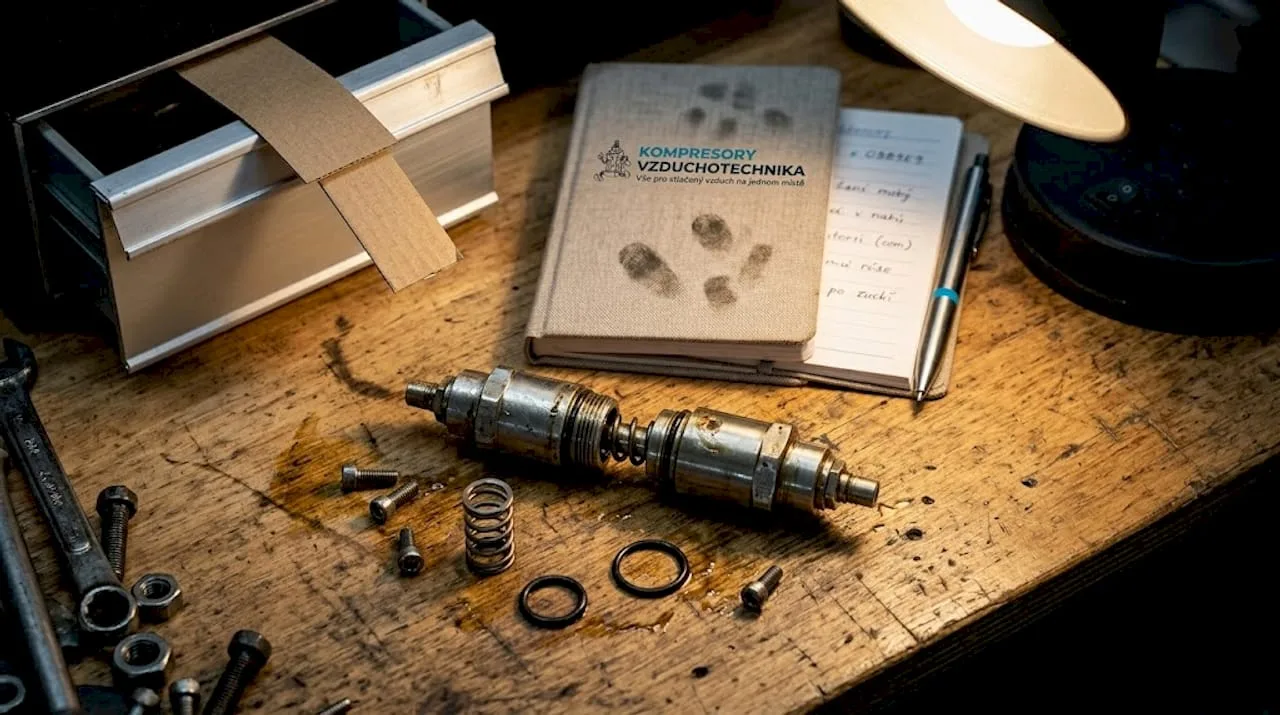

Údržba a kontrola funkčnosti zpětných ventilů

Údržba a kontrola funkčnosti zpětných ventilů jsou klíčové pro zajištění jejich spolehlivosti a dlouhé životnosti. Pravidelná kontrola pružinových ventilů, která by měla probíhat každých 500 provozních hodin, pomáhá odhalit opotřebení pružiny nebo těsnění, jež mohou ovlivnit tlak pro otevření ventilu. Čištění ventilu od usazenin a výměna těsnění včas zabrání únikům a poruchám.

Typy ventilů včetně zpětných a jejich specifikace určují, jaká údržba je vhodná – například klapkové ventily vyžadují odlišný přístup než dvouplášťové ventily či kulové ventily. Správná péče podle konstrukce zajišťuje optimální výkon a minimalizuje riziko selhání.

• Kontrola pružinových ventilů každých 500 hodin provozu
• Pravidelné čištění ventilu od nečistot a usazenin
• Výměna těsnění podle opotřebení a materiálu ventilu
• Sledování správného tlaku pro otevření ventilů

Tip: Jak pečovat o zpětné ventily závisí na jejich typu a materiálu, proto je důležité znát specifikace konkrétního ventilu před zahájením údržby.

Certifikace, kvalita a výrobci zpětných ventilů

Certifikace zpětných ventilů představují klíčový parametr pro zajištění kvality a bezpečnosti jejich provozu. Mezi nejvýznamnější certifikace patří ISO 9001, která potvrzuje systém řízení kvality výrobce, dále API a ASME, jež určují technické normy pro průmyslové ventily, a ASTM, která definuje materiálové požadavky. Výrobce zpětných ventilů s platnou certifikací ISO 9001 garantuje stabilní kvalitu, zatímco certifikáty API a ASME zajišťují, že ventily splňují požadavky pro tlakové a teplotní podmínky v různých aplikacích.

Na českém trhu se nejčastěji setkáte s klapkovými, kulovými a pružinovými ventily od výrobců jako je firma A, B a C. Cena závisí na materiálu ventilů a konstrukci, například dvouplášťové ventily bývají dražší kvůli zvýšené odolnosti. Při výběru je třeba zvážit také tlak pro otevření ventilu a specifické využití.

Tip: Certifikace zpětných ventilů by měla být jedním z hlavních kritérií výběru, protože ovlivňuje spolehlivost i bezpečnost provozu.

Porovnání účinnosti a tlakových ztrát různých typů ventilů

Správný výběr zpětného ventilu významně ovlivňuje účinnost celého systému, přičemž může zvýšit efektivitu až o 95 %. Klapkové ventily jsou běžné díky jednoduché konstrukci, avšak vykazují vyšší tlakové ztráty při rychlostech nad 5 m/s. Kulové a pružinové ventily mají nižší tlak pro otevření, což zlepšuje průtok, ale jejich konstrukce může být náchylnější k opotřebení v agresivních prostředích. Dvouplášťové ventily a zejména kuželové ventily minimalizují turbulence a tlakové ztráty, proto jsou vhodné pro vysokorychlostní aplikace s průtoky nad 5 m/s. V průmyslu se často používají kombinace těchto typů podle potřeb dané instalace a materiálového zatížení.

Jaké jsou výhody a nevýhody jednotlivých typů zpětných ventilů

Kuželové ventily vynikají nízkými tlakových ztrátami a proto jsou ideální pro rychlé průtoky. Naopak klapkové ventily s vyššími ztrátami nejsou vhodné pro aplikace s vysokou rychlostí média. Pružinové a kulové ventily nabízejí kompromis mezi účinností a provozní spolehlivostí, přičemž materiály ventilů výrazně ovlivňují životnost a odolnost vůči prostředí.

Pokročilé metody diagnostiky a monitoringu zpětných ventilů

Diagnostika zpětných ventilů představuje nezbytný nástroj pro udržení jejich optimální funkce a prodloužení životnosti, zejména u konstrukčních typů jako klapkové, kulové, dvouplášťové a pružinové ventily. Ultrazvukové měření průtoku dokáže detekovat odchylky v rychlosti a směru toku kapaliny s přesností do 0,01 m/s, což umožňuje včasné odhalení poškození nebo částečného zablokování ventilu. Vibrační analýza zaznamenává amplitudu a frekvenci vibrací, které při překročení 5 mm/s RMS signalizují mechanické opotřebení těsnění nebo uvolnění komponent, což je kritické zejména u dvouplášťových ventilů provozovaných při tlacích nad 160 bar. Termografická kontrola využívá infračervené kamery s rozlišením 320 × 240 pixelů k identifikaci teplotních anomálií nad 5 °C oproti okolí, indikujících netěsnosti nebo zablokování ventilů.

Dálkový monitoring umožňuje nepřetržitý sběr dat ze senzorů integrovaných přímo do těles ventilů, což zkracuje reakční dobu na poruchy pod 15 minut a minimalizuje riziko havárií v kritických procesech. Tyto metody výrazně zvyšují spolehlivost provozu a umožňují plánovanou údržbu s přesným časovým plánem, čímž snižují náklady na neplánované odstávky.

• Ultrazvukové měření průtoku s přesností 0,01 m/s pro detekci nepravidelností
• Vibrační analýza s limitem 5 mm/s RMS pro odhalení opotřebení těsnění a mechanických vad
• Termografická kontrola s citlivostí na teplotní rozdíly nad 5 °C pro identifikaci netěsností
• Dálkový monitoring s automatickým upozorněním do 15 minut od vzniku závady

Typy ventilů včetně zpětných a jejich specifikace

Pokročilé diagnostické metody jsou vhodné pro všechny hlavní konstrukční typy zpětných ventilů, včetně klapkových, kulových, dvouplášťových a pružinových. Přesné sledování stavu ventilů je nezbytné u materiálů jako nerezová ocel, uhlíková ocel či mosaz, které se liší odolností vůči korozi a opotřebení. Například u pružinových ventilů, kde pružina ovlivňuje tlak pro otevření (typicky 0,5-1 bar), pomáhá vibrační analýza včas odhalit únavu materiálu pružiny. U dvouplášťových ventilů pracujících při tlacích až 630 bar termografie odhaluje přehřívání způsobené netěsnostmi, které mohou vést k selhání těsnění.

Tip: Častou chybou je spoléhání se pouze na vizuální kontrolu bez použití ultrazvuku nebo termografie, což často vede k přehlédnutí drobných netěsností a následnému poškození celého systému. Pro provozy s vysokými tlaky a teplotami doporučuji kombinovat vibrační analýzu s termografií pro komplexní diagnostiku.

Tyto metody se hodí zejména pro průmyslové aplikace s náročnými provozními podmínkami, například v petrochemii, energetice či potravinářství. Naopak pro jednoduché domácí instalace s nízkým tlakem a malým průtokem může být investice do pokročilých diagnostických přístrojů neekonomická a postačí pravidelná vizuální kontrola a základní údržba.

Časté dotazy k typům zpětných ventilů

Typy zpětných ventilů s popisem a využitím

Otázka: Jaké jsou hlavní typy zpětných ventilů a jak fungují?

Mezi hlavní typy patří klapkové ventily, kulové ventily, pružinové ventily a dvouplášťové ventily. Každý typ umožňuje jednosměrný průtok na základě tlakového rozdílu a konstrukce – například klapkové ventily využívají otočný disk, kulové ventily pohyblivou kouli a pružinové ventily pružinu k uzavření.

Otázka: Jaký je tlak potřebný k otevření zpětného ventilu?

Tlak pro otevření se obvykle pohybuje mezi 0,5 a 1 barem v závislosti na typu ventilu a jeho konstrukci. Přesný tlak je uveden v technických parametrech výrobce.

Otázka: Jaké materiály se používají pro tělesa zpětných ventilů?

Nejčastěji se používají uhlíková ocel, nerezová ocel, mosaz a tvárná litina. Nerezová ocel je preferována pro korozivzdorné aplikace a agresivní média.

Otázka: Kde se nejčastěji používají zpětné ventily?

Používají se v průmyslových čerpacích systémech, HVAC instalacích, protipožárních systémech, petrochemii a potravinářství.

Otázka: Jaká je maximální provozní teplota zpětných ventilů?

Maximální teplota dosahuje běžně až 200 °C, závisí však na materiálu a typu těsnění ventilu.

Otázka: Jaké jsou nejčastější chyby při instalaci zpětných ventilů?

Častá chyba spočívá v nesprávné orientaci ventilu proti směru průtoku, nevhodném těsnění a nedostatečném utažení, což může způsobit únik nebo poškození.

Otázka: Jak často je potřeba kontrolovat pružinové ventily?

Doporučuje se pravidelná kontrola každých 500 hodin provozu, zejména u systémů s olejem a vzduchem.

Otázka: Jaké certifikace by měl mít kvalitní zpětný ventil?

Kvalitní ventily mají certifikace ISO 9001, API, ASME a ASTM, které potvrzují spolehlivost a bezpečnost výrobku.

Otázka: Jaký je rozdíl mezi klapkovým a kulovým ventilem?

Klapkové ventily mají disk na závěsu, který se otáčí, kulové ventily používají kouli, která těsně uzavírá průtok.

Otázka: Jaké jsou výhody pružinových ventilů?

Pružinové ventily jsou kompaktní, odolné vůči vodním rázům a umožňují montáž v libovolné poloze.

Otázka: Jaký vliv má správný výběr zpětného ventilu na energetickou účinnost?

Správný ventil může zvýšit účinnost systému až o 95 % a prodloužit životnost zařízení díky omezení zpětných tlaků.

Otázka: Jak se liší dvouplášťové ventily podle konstrukce?

Existují mezipřírubové, lug typ a plnotělové ventily lišící se pevností a použitím v tlakových aplikacích.

Otázka: Jaké těsnění se používá u zpětných ventilů?

Používají se pryžová těsnění typu NBR, FKM/viton, kovová i pružná těsnění podle provozních podmínek.

Otázka: Jaké jsou doporučené provozní rychlosti průtoku pro zpětné ventily?

Maximální rychlost průtoku by neměla překročit 7 m/s, aby se předešlo nadměrným tlakům a turbulencím.

Otázka: Jaké metody se používají pro diagnostiku zpětných ventilů?

Diagnostika zahrnuje ultrazvukové měření průtoku, vibrační analýzu, termografii a dálkové monitorování.

Otázka: Proč je důležitá pravidelná údržba zpětných ventilů?

Údržba zabraňuje zanesení a předčasnému opotřebení, což zajišťuje dlouhodobou spolehlivost a správnou funkci ventilu.

Otázka: Jaký je význam certifikací u zpětných ventilů?

Certifikace potvrzují dodržování mezinárodních norem kvality a bezpečnosti, což je klíčové pro spolehlivost produktu.

Otázka: Jak se správně orientuje zpětný ventil při instalaci?

Ventil musí být instalován ve směru označeném šipkou na tělese, aby zabránil zpětnému toku média.

Otázka: Jaké jsou rozdíly mezi sacím a výfukovým ventilem?

Sací ventil umožňuje průtok média do motoru, výfukový odvádí plyny ven; liší se konstrukcí a funkcí.

Otázka: Jaký vliv mají materiály na životnost zpětných ventilů?

Volba materiálu ovlivňuje odolnost proti korozi a mechanickému opotřebení, což prodlužuje životnost ventilu.
