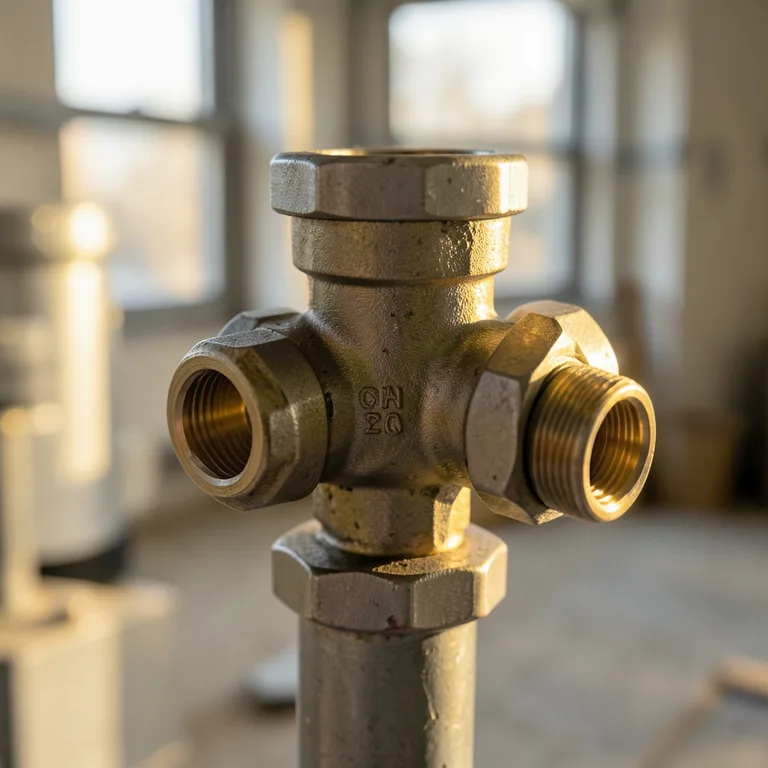

Pracovní mechanismus a funkce čtyřcestného ventilu v topení

Čtyřcestný ventil je klíčovou součástí topných systémů, která umožňuje efektivní řízení průtoku a směru média. Jeho pracovní princip spočívá v automatickém přepínání cest, což zajišťuje správnou funkci a optimalizaci tepelného výkonu. Správné nastavení a údržba ventilu výrazně ovlivňují spolehlivost celého systému.

Pracovní mechanismus čtyřcestného ventilu

Pracovní mechanismus čtyřcestného ventilu spočívá v řízení průtoku topné vody mezi čtyřmi připojenými cestami, které umožňují přepínání mezi dvěma okruhy topného systému. Ventil může mít monostabilní nebo bistabilní konstrukci, přičemž monostabilní ventil se vrací do výchozí polohy (NC nebo NO), zatímco bistabilní zůstává v nastavené poloze až do dalšího impulsu.

Co znamená počet cest a poloh u ventilů?

Počet cest u ventilu označuje počet připojených potrubí, které ventil spojuje nebo rozděluje. Čtyřcestný ventil topení má přesně čtyři cesty, což umožňuje komplexnější řízení průtoku topné vody než třícestný ventil. Polohy ventilu vyjadřují počet možných nastavení, které určují, jakým způsobem voda proudí mezi těmito cestami, například směrem do topného okruhu nebo zpět do vratné vody.

Rozdíl mezi monostabilním a bistabilním ventilem

Monostabilní ventil obsahuje pružinový mechanismus, který po přerušení signálu vrací ventil do výchozí polohy označované jako NC (normálně zavřený) nebo NO (normálně otevřený). Naproti tomu automatický čtyřcestný ventil s bistabilním pracovním principem mění svou polohu impulzem a zůstává v této poloze, dokud není přijat další signál. Tento impulsní ventil eliminuje potřebu stálého napájení pro udržení polohy ventilu.

Funkce čtyřcestného ventilu v topném systému

Funkce čtyřcestného ventilu v topném systému spočívá především v řízení směru a průtoku topné vody tak, aby byla udržena optimální teplota vratné vody. Tento ventil zabraňuje tomu, aby se do kotle vracela příliš chladná voda, což by mohlo způsobit nízkoteplotní korozi a následné poškození zařízení. Díky automatickému řízení průtoku topení čtyřcestný ventil zvyšuje efektivitu celého topného systému a prodlužuje životnost kotle.

Jaká je funkce čtyřcestného ventilu v topném systému?

Čtyřcestný ventil v topném systému řídí směr a množství média, tedy topné vody, která cirkuluje v okruhu. Jeho hlavní úlohou je udržet teplotu vratné vody nad 55 °C, což je hranice, pod kterou hrozí kondenzace spojená s nízkoteplotní korozí kotle. Tato funkce chrání kotel před poškozením a zvyšuje celkovou spolehlivost topného systému. Ventil pracuje automaticky a je klíčovou součástí zejména moderních kotlů a kondenzačních systémů, kde je správná regulace teploty vratné vody nezbytná pro efektivní provoz.

Jaká je role čtyřcestného ventilu v prevenci nízkoteplotní koroze?

Čtyřcestný ventil udržuje teplotu vratné vody nad kritickou hranicí 55 °C, čímž zabraňuje kondenzaci vodních par na kovových částech kotle. Kondenzace je hlavní příčinou nízkoteplotní koroze, která může způsobit vážné poškození kotle a snížit jeho životnost. Právě proto je řízení průtoku topení pomocí čtyřcestného ventilu nezbytné pro ochranu zařízení. Tato prevence minimalizuje nutnost častých oprav a zajišťuje stabilní a bezpečný provoz topného systému. Čtyřcestný ventil tak představuje významný prvek pro udržení dlouhodobé funkčnosti kotle.

• řízení směru a množství topné vody
• udržování teploty vratné vody nad 55 °C
• zabránění nízkoteplotní korozi kotle
• automatické nastavení průtoku pro efektivní topení
• prodloužení životnosti topného systému díky ochraně kotle

Rozdíl mezi třícestným a čtyřcestným ventilem

Rozdíl mezi třícestným a čtyřcestným ventilem spočívá především v počtu cest a funkcích, které tyto ventily v topných systémech plní. Třícestný ventil má tři cesty a slouží ke směšování nebo rozdělování topné vody v rámci jednoho okruhu. Naopak čtyřcestný ventil má čtyři cesty a umožňuje přepínání průtoku mezi dvěma samostatnými okruhy topení, přičemž zároveň umožňuje zpětný odvod tepla do kotle. Tento princip je klíčový pro efektivní řízení teploty vratné vody a optimalizaci provozu topného systému.

Jaký je rozdíl mezi třícestným a čtyřcestným ventilem?

Třícestný ventil má tři cesty a používá se pro směšování nebo rozdělování topné vody v jediném okruhu topného systému. Tento ventil umožňuje regulovat teplotu vratné vody tím, že míchá teplou vodu z kotle se studenější vratnou vodou. Naopak čtyřcestný ventil disponuje čtyřmi cestami a přepíná průtok mezi dvěma oddělenými okruhy topení. Díky tomu umožňuje nejen směšování, ale i zpětný odvod tepla do kotle, což zvyšuje účinnost topného systému. Tento automatický čtyřcestný ventil se často využívá tam, kde je potřeba přesné řízení teploty a dynamická regulace průtoku topné vody.

Jak pracuje třícestný ventil?

Třícestný ventil pracuje na principu směšování a rozdělování topné vody v rámci jednoho topného okruhu. Jeho tři cesty umožňují buď smíchat teplou vodu z kotle se studenou vratnou vodou, nebo rozdělit průtok do různých větví topného systému. Tímto způsobem ventil reguluje teplotu vody, která vstupuje do topných těles. Ventil pracovní princip spočívá v plynulém řízení průtoku, které zajišťuje stabilní tepelný komfort a chrání kotel před přehříváním nebo příliš nízkou teplotou vratné vody. Díky své konstrukci je třícestný ventil vhodný pro jednoduché směšovací aplikace, ale nedokáže přepínat mezi více okruhy jako čtyřcestný ventil.

Konstrukce a vnitřní uspořádání čtyřcestného ventilu

Čtyřcestný ventil má robustní kovové tělo, které zajišťuje vysokou mechanickou odolnost a dlouhodobou životnost i při provozu v náročných podmínkách topného systému. Konstrukce ventilu zahrnuje čtyři přípojky uspořádané tak, aby umožňovaly přesné přepínání směru a množství topné vody mezi různými okruhy. Uvnitř ventilu se nachází přepínací člen, který podle polohy ovládacího mechanismu směruje tok média mezi těmito přípojkami, čímž reguluje průtok a teplotu vratné vody.

Těsnění ventilu je vyrobeno z vysoce odolných materiálů, například z teplotně stabilních elastomerů, které udržují těsnost při teplotách až 120 °C a provozních tlacích do 10 barů. Tato konstrukční vlastnost zabraňuje únikům a zajišťuje spolehlivost i při častých přepínáních a změnách průtoku.

Pracovní mechanismus čtyřcestného ventilu spočívá v přesném přepínání mezi čtyřmi cestami podle řídicích signálů, které mohou být elektrické, pneumatické nebo mechanické. Ventil umožňuje například přesměrování přebytečného tepla zpět do kotle nebo směšování teplé a vratné vody tak, aby byla udržena optimální teplota topné vody v sekundárním okruhu. Tento princip zajišťuje efektivní řízení průtoku topení a ochranu kotle před nízkoteplotní korozí.

Jaký je pracovní mechanismus čtyřcestného ventilu

Čtyřcestný ventil se liší od třícestného ventilu přítomností čtvrté přípojky, která umožňuje komplexnější směrování média. Zatímco třícestný ventil (označovaný jako 3/2) má tři cesty a dvě polohy, čtyřcestný ventil (4/2 nebo 4/3) disponuje čtyřmi cestami a může mít dvě nebo tři polohy, což rozšiřuje možnosti řízení topného systému.

Tento ventil umožňuje například přepínání mezi přívodem teplé vody z kotle a vratnou vodou z topného okruhu, čímž reguluje teplotu vratné vody a zabraňuje nízkoteplotní korozi kotle. V praxi to znamená, že při nižší spotřebě tepla ventil automaticky odvádí přebytečné teplo zpět do kotle a do topného systému pouští pouze potřebné množství tepla. Takové řízení průtoku zvyšuje účinnost kotle a prodlužuje jeho životnost.

Tip: Častou chybou při instalaci čtyřcestného ventilu je nesprávné zapojení přípojek, které vede k neefektivnímu řízení teploty a průtoku. Doporučuje se vždy pečlivě ověřit schéma zapojení a polohu přepínacího členu podle návodu výrobce.

Čtyřcestný ventil se hodí do topných systémů s proměnlivou spotřebou tepla a tam, kde je potřeba přesné řízení směru a teploty vratné vody. Naopak není vhodný pro jednoduché systémy s konstantním průtokem, kde postačuje třícestný ventil s nižší složitostí a cenou.

Způsoby ovládání čtyřcestných ventilů

Čtyřcestný ventil topení reguluje průtok topné vody mezi čtyřmi přípojkami, čímž umožňuje přesné směšování a přesměrování média pro optimální teplotu vratné vody. Ovládání ventilu probíhá mechanicky, elektricky nebo pneumaticky, přičemž každý způsob má konkrétní dopad na rychlost a přesnost řízení.

• Pružinový návrat (monostabilní ventil) – ventil se vrací do základní polohy pomocí pružiny, označuje se jako NC (normally closed) nebo NO (normally open). Tento způsob je spolehlivý a jednoduchý, ale méně přesný při regulaci průtoku, proto se používá hlavně tam, kde není potřeba časté přepínání.
• Manuální ovládání páčkou – umožňuje přímé přepínání mezi cestami ventilu bez potřeby elektrického nebo pneumatického signálu. Tento způsob je vhodný pro základní topné systémy s nízkou frekvencí změn a tam, kde není nutná automatizace.
• Elektromagnetická cívka (automatický čtyřcestný ventil) – cívka spíná ventil elektrickým impulzem, což umožňuje rychlé a přesné přepínání mezi polohami bez manuální obsluhy. Tento typ ovládání je běžný v moderních topných systémech s automatickou regulací teploty a průtoku.
• Pneumatický signál – využívá tlak vzduchu pro ovládání ventilu, často se uplatňuje v průmyslových aplikacích a dálkovém řízení. Pneumatické ventily zajišťují spolehlivý provoz i v náročných podmínkách, kde elektrické ovládání není vhodné.

Tip: U automatických čtyřcestných ventilů je nezbytné pravidelně kontrolovat těsnění a stav elektromagnetické cívky, aby se předešlo netěsnostem a poruchám, které mohou způsobit neefektivní regulaci nebo poškození kotle.

Rozdíl mezi třícestným a čtyřcestným ventilem spočívá v počtu cest a rozsahu regulace. Čtyřcestný ventil umožňuje přepínání mezi dvěma okruhy a přesnější řízení směru i množství vratné vody, což zvyšuje efektivitu topného systému a chrání kotel před nízkoteplotní korozí. Třícestný ventil má tři cesty a slouží hlavně ke směšování nebo rozdělování průtoku v jednom okruhu.

Pro koho se čtyřcestný ventil hodí: pro systémy s proměnnou spotřebou tepla, kde je potřeba přesně regulovat teplotu vratné vody a chránit kotel. Pro koho není vhodný: pro jednoduché topné systémy s konstantním průtokem, kde postačuje manuální nebo třícestné řízení.

Použití čtyřcestného ventilu v různých topných systémech

Čtyřcestný ventil se uplatňuje ve všech hlavních typech topných systémů, včetně elektrických kotlů, plynových kotlů a kotlů na tuhá paliva. Jeho základní funkcí je řízení směru a množství topné vody tak, aby teplota vratné vody do kotle neklesla pod 55 °C, což zabraňuje nízkoteplotní korozi a prodlužuje životnost zařízení.

V elektrických kotlích čtyřcestný ventil optimalizuje cirkulaci tepla tím, že směruje přebytečné teplo zpět do kotle, čímž snižuje energetické ztráty a zvyšuje účinnost. U kotlů na tuhá paliva ventil umožňuje postupné přidávání tepla bez náhlých změn teploty, což zajišťuje stabilní spalování a minimalizuje tvorbu dehtu. Plynové kotle často využívají čtyřcestné ventily v kombinaci s třícestnými ventily pro přesnější regulaci teploty topné vody a efektivní řízení průtoku.

• Automatický čtyřcestný ventil reguluje teplotu vratné vody bez nutnosti manuálního zásahu, čímž zajišťuje konstantní ochranu kotle
• Ventil pracovní princip spočívá ve směrování topné vody mezi kotlem a topným okruhem podle aktuální potřeby tepla
• V porovnání s třícestným ventilem nabízí čtyřcestný ventil lepší ochranu kotle před nízkoteplotní korozi a umožňuje přesnější řízení průtoku topení, což vede k vyšší energetické účinnosti

Tip: Častou chybou je nesprávné nastavení čtyřcestného ventilu, které může způsobit přetápění nebo naopak nedostatečné ohřívání vratné vody, a tím urychlit korozi kotle. Pro systémy s proměnným výkonem kotle, jako jsou plynové nebo elektrické kotle, je čtyřcestný ventil vhodnější než třícestný, protože umožňuje preciznější udržení minimální teploty vratné vody a lepší řízení průtoku.

Dopady nesprávné funkce čtyřcestného ventilu

Nesprávná funkce čtyřcestného ventilu může výrazně ovlivnit provoz topného systému a životnost kotle. Tento ventil řídí průtok topné vody tak, aby vratná voda měla optimální teplotu, což je klíčové pro prevenci nízkoteplotní koroze. Při poruše nebo nesprávném nastavení ventilu dochází ke snížení teploty vratné vody pod kritickou hranici, což vede ke korozi a zanášení kotle. Takové podmínky zhoršují energetickou účinnost, protože kotel musí pracovat déle a s vyšší spotřebou paliva.

Jaká je funkce čtyřcestného ventilu v topení

Správná funkce čtyřcestného ventilu zajišťuje:

• stabilní teplotu vratné vody nad 45 °C, čímž se předchází nízkoteplotní korozi
• rovnoměrné řízení průtoku topení podle aktuálních potřeb
• snížení usazování nečistot a usnadnění údržby kotle
• zvýšení celkové životnosti kotle a úsporu energie díky efektivnímu provozu

Tip: Pravidelná kontrola a údržba automatického čtyřcestného ventilu zabraňuje časté chybě, kdy ventil nedokáže správně regulovat teplotu vratné vody, což má za následek zrychlené opotřebení topného systému.

Údržba a diagnostika čtyřcestného ventilu

Pravidelná údržba čtyřcestného ventilu topení je nezbytná pro správné řízení průtoku topné vody a zajištění optimální teploty vratné vody. Údržba ventilu zahrnuje kontrolu těsnění, které zabraňuje únikům a ztrátám tlaku, a kontrolu funkce ovládání, zejména u automatických čtyřcestných ventilů, které pracují na principu přesměrování toku vody. Diagnostika čtyřcestného ventilu pomáhá odhalit poruchy, jako jsou zaseknutí nebo netěsnosti, které mohou narušit pracovní mechanismus ventilu a celkový výkon topení.

Doporučené údržbové kroky:

• Kontrola těsnění – pravidelně ověřte stav těsnění a v případě poškození jej vyměňte
• Test funkce ovládání – otestujte plynulost pohybu ventilu a správnost reakce na ovládací signály
• Čištění – odstraňte usazeniny a nečistoty z mechanismu pro zachování hladkého chodu
• Kontrola těsnosti spojů – zamezte únikům vody, které ovlivňují efektivitu topení

Tip: častou chybou je zanedbání diagnostiky funkce ventilu, což vede k přehřátí nebo nedostatečnému ohřevu. Údržba čtyřcestného ventilu se hodí zejména pro systémy s automatickým řízením průtoku, zatímco u jednoduchých topných okruzích bez takového ventilu není potřeba.

Časté dotazy

Jaká je funkce čtyřcestného ventilu?

Čtyřcestný ventil řídí směr a množství topné vody, udržuje teplotu vratné vody nad 55 °C a chrání kotel před nízkoteplotní korozí.

Jak funguje pracovní mechanismus čtyřcestného ventilu?

Čtyřcestný ventil přepíná průtok mezi dvěma okruhy pomocí monostabilního nebo bistabilního mechanismu s označením NC/NO.

Jaký je rozdíl mezi třícestným a čtyřcestným ventilem?

Třícestný ventil má 3 cesty a slouží ke směšování nebo rozdělování vody, čtyřcestný má 4 cesty a přepíná průtok mezi okruhy.

Jak nastavit čtyřcestný ventil správně?

Nastavení zahrnuje správné zapojení podle schématu a kontrolu funkce ovládání, aby ventil přepínal průtok bez průsaků.

Jaké jsou způsoby ovládání čtyřcestných ventilů?

Ventily se ovládají pružinovým návratem, páčkou, elektromagnetickou cívkou nebo pneumatickým signálem podle požadavků systému.

Jaké jsou příklady použití čtyřcestného ventilu v topných systémech?

Používá se v elektrických, plynových a kotlech na tuhá paliva, kde zajišťuje správnou cirkulaci a ochranu kotle.

Jaké jsou dopady nesprávné funkce čtyřcestného ventilu?

Nesprávná funkce může způsobit nízkoteplotní korozi, zanášení kotle, zvýšenou spotřebu energie a zkrácení životnosti zařízení.

Jak provádět údržbu čtyřcestného ventilu?

Údržba zahrnuje kontrolu těsnění, test funkce ovládání, čištění ventilu a pravidelnou výměnu opotřebovaných dílů.

Co znamenají označení NC a NO u ventilů?

NC (normally closed) znamená ventil uzavřený bez signálu, NO (normally open) znamená otevřený bez signálu.

Jaké materiály se používají pro konstrukci čtyřcestných ventilů?

Ventily mají kovové tělo, odolná těsnění a vnitřní přepínací členy z materiálů zajišťujících těsnost a dlouhou životnost.

Jaký je princip vnitřního uspořádání čtyřcestného ventilu?

Čtyřcestný ventil obsahuje vnitřní posuvný člen, který přepíná mezi čtyřmi cestami během jednoho až dvou pohybů, aby změnil směr průtoku média.

Jaké jsou nejčastější způsoby ovládání čtyřcestných ventilů?

Nejčastěji se používá elektrický pohon s krokem 90° nebo pneumatický pohon s rychlou odezvou do 5 sekund.

Jak nastavit čtyřcestný ventil pro optimální výkon kotle?

Nastavení zahrnuje přesné vyrovnání polohy ventilu na 45° mezi dvěma polohami, což zajistí správný směrový průtok a minimalizuje tlakové ztráty.

Jaké jsou specifické příklady použití čtyřcestného ventilu v topných systémech?

Čtyřcestný ventil se používá například při reverzním toku teplonosné látky v kondenzačních kotlích, kde umožňuje přepínání mezi topným a vratným okruhem.

Jaká je základní údržba čtyřcestného ventilu pro dlouhodobou funkčnost?

Údržba zahrnuje pravidelné promazání pohonu každých 6 měsíců a kontrolu těsnění ventilu jednou za rok, aby se zabránilo úniku média.
