Jak snímač hladiny vody v pračce funguje a proč je klíčový

Snímač hladiny vody v pračce je klíčovým prvkem, který zajišťuje přesné dávkování vody během praní. Funguje na principu měření aktuální hladiny pomocí plovákového nebo tlačného snímače vody a umožňuje optimalizovat spotřebu i efektivitu praní. Správná funkce tohoto senzoru výrazně ovlivňuje výkon spotřebiče a šetří vodu i energii.

Jak snímač hladiny vody v pračce funguje a jaký má význam

Snímač hladiny vody v pračce detekuje přesnou výšku hladiny vody v nádrži a podle tohoto údaje reguluje přívod vody tak, aby bylo použito optimální množství pro daný program praní. Tento senzor využívá paralelní rezonanční obvod, který obsahuje cívku a kondenzátor, a pracuje obvykle s napětím 3,3-5 V. Výstupní signál z tohoto obvodu odesílá řídicí jednotce pračky, která na základě informace uzavírá nebo otevírá přívodní ventil vody.

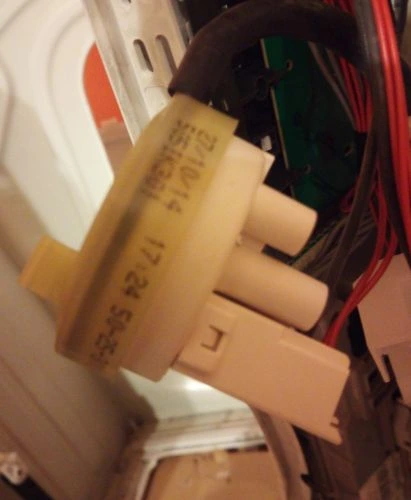

Jak snímač hladiny vody v pračce funguje

Paralelní rezonanční obvod reaguje na změnu dielektrické konstanty v nádrži, kterou ovlivňuje hladina vody. Vyšší hladina mění elektrický odpor a indukčnost cívky, což senzor vyhodnotí jako změnu signálu. Řídicí jednotka pračky pak podle tohoto signálu upravuje přívod vody přes elektromagnetický ventil.

Key takeaways:

• Snímač hladiny vody pracuje s paralelním rezonančním obvodem obsahujícím cívku a kondenzátor
• Detekuje změny výšky hladiny vody v pračce
• Posílá signál řídicí jednotce, která ovládá přívod vody
• Pomáhá šetřit vodu a zabraňuje přelití nádrže

Tento systém je klíčový pro správný chod pračky a její elektroniku, protože zajistí, že voda nebude nadbytečná ani nedostatečná. Diagnostika snímače vody v pračce pomáhá včas odhalit poruchy, které by mohly způsobit problémy s praním nebo únikem vody.

Odborná rada: Na co si dát pozor, je zanesení snímače vodním kamenem, které může ovlivnit jeho přesnost a způsobit chybné signály. Pro domácnosti s tvrdou vodou doporučuji pravidelnou kontrolu a případné čištění.

Typy snímačů hladiny vody používané v pračkách

Hladinové spínače

Hladinové spínače v pračkách využívají paralelní rezonanční obvod složený z cívky a kondenzátoru, který měří změnu indukčnosti v řádu mikrohenry (μH) v závislosti na tlaku vody v nádrži. Odpor v obvodu se pohybuje kolem 1 ohmu (Ω) s rozsahem změn ±0,5 Ω, což umožňuje jednoduché vyhodnocení signálu běžným AD převodníkem bez nutnosti složitých zesilovačů. Tyto senzory obvykle pracují jako spínače s dvěma kontaktními výstupy, které indikují minimální a maximální hladinu vody, čímž zajišťují přesnou regulaci přívodu vody. Hladinové spínače jsou v domácích pračkách nejčastější díky své spolehlivosti a jednoduché diagnostice snímače hladiny vody.

Plovákové senzory

Plovákové senzory detekují hladinu vody mechanickým pohybem plováku, který aktivuje spínač při dosažení určité úrovně hladiny. Tento princip je jednoduchý a nákladově efektivní, avšak méně přesný než elektronické snímače. Plovákový snímač se hodí především do méně náročných systémů, kde není potřeba kontinuální měření, ale pouze indikace dosažení mezních hladin. Na co si dát pozor: usazování vodního kamene a nečistot může omezit pohyb plováku a způsobit nesprávné měření.

Ultrazvukové senzory

Ultrazvukové senzory měří hladinu vody bezkontaktně pomocí vysílání a přijímání zvukových vln. Přesná detekce hladiny vychází z výpočtu doby návratu zvukové vlny od hladiny vody, což umožňuje spolehlivé měření zejména u čisté vody a ve větších nádržích. Tento typ senzoru je méně běžný v domácích pračkách kvůli vyšší ceně a složitosti, ale nabízí výhodu bezmechanického opotřebení a snadnou integraci s moderní elektronikou pračky. Ultrazvukové snímače jsou vhodné pro pračky s pokročilými funkcemi a automatickým řízením vody.

Další typy snímačů

V některých pračkách se využívají také kapacitní, tlakové a optické senzory hladiny vody, které se liší principem měření a vhodností pro specifické aplikace.

• Kapacitní senzory detekují změnu elektrické kapacity mezi elektrodami, která závisí na přítomnosti vody, a umožňují tak přesné měření hladiny i v malých objemech.
• Tlakové senzory měří hydrostatický tlak vyvíjený sloupcem vody v nádrži, což poskytuje přímou a přesnou informaci o výšce hladiny.
• Optické senzory využívají změnu lomu nebo odrazu světelného paprsku při kontaktu s vodou, což umožňuje rychlou detekci přítomnosti nebo absence vody na konkrétním místě.

Tip: Častou chybou je zanedbání pravidelné údržby snímačů, zejména plovákových a tlakových, kde usazeniny vodního kamene mohou způsobit nesprávnou funkci a následné problémy s přívodem vody. Doporučuji pravidelně kontrolovat a čistit tyto komponenty, aby nedocházelo k poruchám.

Pro koho se snímače hodí: Hladinové spínače jsou ideální pro většinu domácích praček díky jednoduchosti a spolehlivosti. Naopak ultrazvukové a kapacitní senzory se hodí pro moderní a dražší modely s pokročilou elektronikou, kde je vyžadována vyšší přesnost a bezkontaktní měření. Plovákové senzory jsou vhodné pro základní nebo méně náročné pračky, kde není potřeba přesné řízení hladiny.

Elektronické zapojení a komunikace snímače s řídící jednotkou

Elektronické zapojení snímače hladiny vody v pračce představuje klíčovou součást řídicího systému, která umožňuje přesné měření a regulaci množství vody v nádrži. Nejčastěji se používá hladinový spínač založený na paralelním rezonančním obvodu obsahujícím cívku a kondenzátor. Změna indukčnosti cívky v řádu mikrohenry (μH) v závislosti na tlaku vody způsobuje změnu odporu přibližně kolem 1 ohmu (Ω) s rozsahem ±0,5 Ω. Tento analogový signál je přiváděn do AD převodníku řídicí jednotky, která jej digitalizuje a vyhodnocuje.

Řídicí jednotka pračky využívá digitální data ke spínání reléových kontaktů nebo k aktivaci elektromagnetických ventilů, čímž reguluje přívod vody do bubnu. Snímače hladiny vody obvykle indikují dvě základní úrovně – minimální a maximální hladinu – což umožňuje přesnou kontrolu plnění a zabránění přelití nebo nedostatečnému naplnění. Tento způsob komunikace mezi snímačem a elektronikou je efektivní a nevyžaduje složité zesilovače, což zvyšuje spolehlivost a snižuje náklady.

Diagnostika snímače hladiny vody probíhá prostřednictvím sledování signálu AD převodníku a stavu reléových spínačů. Porucha senzoru se projeví nesprávnou hodnotou odporu nebo chybou v přenosu dat, což může vést k problémům s plněním, přetečením nebo zastavením praní. Pravidelná kontrola a čištění snímače je proto nezbytná, zejména kvůli usazování vodního kamene a nečistot, které mohou ovlivnit přesnost měření.

Tip: Pro lepší orientaci v elektronickém zapojení doporučuji využít schéma, které znázorňuje paralelní rezonanční obvod snímače, AD převodník a reléové spínače v komunikaci s řídicí jednotkou pračky.

Možné problémy a diagnostika snímače hladiny vody v pračce

Porucha snímače hladiny vody v pračce může vést k vážným problémům s plněním i vypouštěním vody. Správná diagnostika a případná výměna snímače pomáhají předejít přetékání i nedostatku vody, čímž zajistí optimální fungování pračky.

Příznaky poruchy snímače

Porucha snímače hladiny vody se projevuje přetékáním pračky, kdy voda nekontrolovaně stoupá nad správnou úroveň. Naopak může dojít k nedostatečnému naplnění, které ovlivňuje kvalitu praní. Pračka často zobrazuje chybové hlášení spojené s hladinovým senzorem, což signalizuje problém s řízením přívodu vody.

Diagnostika a kontrola snímače

Diagnostika snímače vody pračka začíná vizuální kontrolou kabeláže, která může být poškozená nebo uvolněná. Následuje měření odporu na výstupech snímače, kde normální hodnoty bývají kolem 1 Ω s tolerancí ±0,5 Ω. Tento postup pomáhá ověřit, zda tlačný snímač vody nebo plovákový snímač funguje správně a správně komunikuje s elektronikou pračky.

Výměna snímače hladiny vody

Výměna snímače hladiny vody je často jednoduchý zásah, který zvládnete sami bez odborníka. Správná instalace nového snímače prodlužuje životnost pračky a zajistí spolehlivý přívod vody bez rizika poruchy. Doporučuje se při každé opravě věnovat pozornost pečlivé kontrole kabeláže a připojení.

Tip: Při diagnostice vždy odpojte pračku od elektrické sítě a při výměně snímače dbejte na správné upevnění a těsnění, aby nedocházelo k únikům vody.

Údržba a vliv prostředí na snímač hladiny vody

Údržba snímače hladiny vody v pračce a kvalita vody přímo ovlivňují přesnost měření a životnost tohoto klíčového komponentu. Vzhledem k tomu, že snímač reguluje přívod vody na základě detekované hladiny, zanesení nebo poškození senzoru může vést k chybné funkci pračky a zvýšené spotřebě vody.

Vliv tvrdé vody na snímač

Tvrdá voda obsahuje vysoké koncentrace vápníku a hořčíku, které způsobují tvorbu vodního kamene na hladinovém senzoru i v přívodních a odtokových částech pračky. Usazeniny vodního kamene na cívce a kondenzátoru hladinového spínače mění jeho indukčnost v řádu mikrohenry (μH) a odpor okruhu kolem 1 Ω s odchylkou ±0,5 Ω, což zhoršuje přesnost detekce hladiny vody. U tlačných a plovákových snímačů sedimenty omezují pohyb plováku nebo membrány, což může způsobit nesprávné sepnutí kontaktů a následnou chybnou regulaci přívodu vody.

Doporučená údržba snímače

Pro zachování správné funkce snímače hladiny vody je nutná pravidelná údržba, která zahrnuje odstranění vodního kamene a sedimentů. Doporučuje se kontrola snímače při každé větší servisní údržbě pračky, například při odvápňování nebo po 6 až 12 měsících provozu v oblastech s tvrdou vodou. Údržba zahrnuje:

• odstranění usazenin jemným kartáčem nebo měkkým hadříkem bez použití abrazivních prostředků
• aplikaci vodního změkčovače nebo pravidelné použití odvápňovačů k prevenci tvorby vodního kamene
• provedení diagnostiky snímače hladiny vody přes řídící elektroniku pračky, která zaznamenává hodnoty odporu nebo sepnutí kontaktů

Tip: pravidelné čištění snímače hladiny vody a správná diagnostika pomáhají předcházet časté chybě v podobě přetékání nebo nedostatečného naplnění, které mohou poškodit prádlo i elektroniku pračky.

Na co si dát pozor: zanedbání údržby vede k postupnému zhoršení přesnosti snímače, což může vyústit v časté chybové hlášky nebo neefektivní spotřebu vody. Pro domácnosti s velmi tvrdou vodou je vhodné zvážit instalaci filtru na změkčení vody, protože běžné odvápňování nemusí plně eliminovat usazování sedimentů.

Pro koho se údržba hodí: pravidelná péče o snímač je nezbytná u praček v oblastech s tvrdou vodou a u starších modelů, kde je snímač náchylnější k zanášení. Naopak u praček připojených na měkkou vodu a v nových modelech s pokročilou elektronikou může být interval údržby delší.

Pokročilé technologie a bezpečnostní funkce související se snímačem hladiny vody

Pokročilé technologie ve snímačích hladiny vody v pračkách významně zlepšují přesnost měření a zároveň zajišťují širší bezpečnostní funkce. Díky moderním digitálním senzorům a vylepšené elektronice pračky lze aktivovat ochranu proti přetečení, která efektivně snižuje riziko poškození zařízení a úniků vody. Tyto inovace zároveň přispívají ke snížení energetické náročnosti praní.

Inovace ve snímačích hladiny vody

Nové snímače vody v pračkách často využívají digitální senzory místo tradičních tlačných nebo plovákových snímačů. Díky vyšší přesnosti měření hladiny senzor přesně komunikuje s elektronikou pračky a přizpůsobuje přívod vody aktuálním potřebám praní. Takový hladinový senzor umožňuje spolehlivější diagnostiku snímače vody a tím i lepší kontrolu celého procesu.

Bezpečnostní funkce a úspory

Snímač hladiny vody v pračce je klíčový pro aktivaci ochrany proti přetečení, která zabraňuje přetečení bubnu a poškození spotřebiče. Tato bezpečnostní funkce zároveň optimalizuje spotřebu vody a energie, čímž snižuje energetickou náročnost praní a přispívá k ekologičtějšímu provozu pračky. Takové řízení pomáhá šetřit nejen vodu, ale i elektrickou energii.

Časté dotazy (FAQ) o snímači hladiny vody v pračce

Otázka: Jak funguje snímač hladiny vody v pračce?

Snímač vody v pračce měří tlak vodního sloupce v nádrži pomocí tlačného snímače nebo plovákového snímače. Elektronika pračky zpracovává tento signál a reguluje přívod vody tak, aby odpovídal požadované hladině.

Otázka: Jaký je princip fungování snímače hladiny vody v pračce?

Princip je založen na měření tlaku vody nebo polohy plováku, který ovlivňuje elektrický signál. Tento signál pak řídí hladinový senzor, který komunikuje s elektronikou pračky.

Otázka: Na čem je založen snímač hladiny vody v pračce?

Snímač je založen na mechanickém plováku, tlakové trubici či kapacitním měření, kde změna fyzikální veličiny odpovídá výšce hladiny vody v bubnu.

Otázka: Jaké jsou typy snímačů hladiny vody v pračkách?

Nejčastěji se používají plovákové snímače, tlakové (tlačné) snímače, kapacitní a ultrazvukové senzory, přičemž plovákové a tlakové snímače dominují díky spolehlivosti a jednoduchosti.

Otázka: Jak snímač hladiny vody komunikuje s řídící jednotkou pračky?

Snímač posílá analogový nebo digitální signál do elektroniky pračky, která pomocí AD převodníku vyhodnocuje hladinu a řídí ventil přívodu vody.

Otázka: Jak poznám, že snímač hladiny vody v pračce nefunguje správně?

Známky poruchy jsou přetékání, nedostatečné naplnění nebo chybové kódy. Diagnostika snímače vody zahrnuje měření odporu a kontrolu kabeláže.

Otázka: Jak mohu diagnostikovat snímač hladiny vody doma?

Odpojte pračku od elektrické sítě, změřte odpor snímače, který by měl být kolem 1 Ω ±0,5 Ω, a zkontrolujte propojení kabelů.

Otázka: Jak správně udržovat snímač hladiny vody v pračce?

Pravidelně čistěte plovák a tlakové trubice od vodního kamene, aby nedocházelo k nepřesnostem měření a nefunkčnosti snímače.

Otázka: Jak tvrdá voda ovlivňuje snímač hladiny vody?

Vodní kámen usazený v tlakové trubici nebo na plováku omezuje pohyb a zkresluje měření, což zhoršuje funkci snímače.

Otázka: Jaké jsou bezpečnostní funkce spojené se snímačem hladiny vody?

Snímač zabraňuje přetékání vody a tím chrání pračku před poškozením i vytopením domácnosti.

Otázka: Jak snímač hladiny vody pomáhá šetřit vodu v pračce?

Přesné měření hladiny umožňuje optimální množství vody, což snižuje spotřebu vody i pracích prostředků.

Otázka: Jaký vliv má snímač hladiny vody na energetickou náročnost pračky?

Optimalizuje dobu praní a množství spotřebované energie tím, že zabraňuje zbytečnému přebývání vody v bubnu.

Otázka: Co způsobí porucha snímače hladiny vody v pračce?

Porucha vede k přetékání, nedostatečnému naplnění nebo zablokování pracího cyklu, což může vyžadovat servisní zásah.

Otázka: Jaký je rozdíl mezi různými typy snímačů hladiny vody?

Plovákové snímače jsou mechanicky jednoduché, tlakové snímače měří tlak vody, kapacitní a ultrazvukové senzory nabízí vyšší přesnost, ale jsou dražší.

Otázka: Jak nastavit snímač hladiny vody v pračce?

Nastavení a kalibraci snímače provádí servisní technik podle typu pračky a tvrdosti vody, aby byla zajištěna přesná funkce.

Otázka: Návod na opravu snímače hladiny vody v pračce – co je třeba vědět?

Oprava zahrnuje kontrolu a čištění tlakového senzoru nebo plováku, měření odporu a výměnu poškozených kabelů; doporučuje se konzultace s odborníkem kvůli bezpečnosti a správné diagnostice.
