Jak správně zapojit vypínače Legrand: kompletní návod s tipy
Správné zapojení vypínačů značky Legrand výrazně ovlivňuje bezpečnost a funkčnost vaší elektroinstalace. Přesné schéma zapojení a dodržení montážních postupů zajistí bezproblémový provoz a minimalizuje riziko poruch. Naučte se klíčové kroky, které usnadní instalaci a ochrání váš domov před elektrickými závadami.
⭐ Co byste měli vědět
- Legrand nabízí 6 základních typů vypínačů podle řazení, např. řazení č.1 až č.7.
- Bezšroubové svorky Legrand jsou určeny pouze pro měděné vodiče a umožňují rychlé připojení.
- Řazení č.6+6 (5b) umožňuje selektivní ovládání dvou světel ze dvou míst.
- Řada Plexo™ má krytí IP55 až IP66 a je vhodná pro venkovní instalace.
- Signalizační a orientační doutnavky u vypínačů Legrand mají specifické označení, např. 1S, 6So.
Jaké jsou základní typy vypínačů Legrand a jejich funkce
Správné zapojení vypínačů značky Legrand vyžaduje pochopení základních typů řazení a jejich funkcí. Legrand nabízí šest hlavních řazení, která určují, jakým způsobem vypínač ovládá světelný okruh. Například řazení č.1 slouží k ovládání jednoho světelného okruhu z jednoho místa, zatímco řazení č.6 umožňuje ovládání světla ze dvou míst, což je typické pro schodišťová zapojení. Řazení č.7 pak slouží k ovládání světla ze tří a více míst, což využijete v rozsáhlejších elektroinstalacích.
Jaké jsou typy řazení vypínačů Legrand a jejich funkce?
Vypínače Legrand se dělí na několik základních řazení podle počtu ovládacích míst a způsobu zapojení. Řazení č.1 je jednopólové a používá se pro jednoduché ovládání světla z jednoho místa. Řazení č.2 a č.3 jsou méně častá a slouží k ovládání více okruhů z jednoho místa. Řazení č.5 bývá určeno pro speciální aplikace, například ovládání ventilátorů. Řazení č.6 představuje schodišťový vypínač, který umožňuje ovládat světlo ze dvou míst, což je ideální do chodeb nebo schodišť. Pro složitější ovládání světla ze tří a více míst se používá řazení č.7, tedy křížový vypínač. Některé vypínače Legrand jsou vybaveny signalizačními nebo orientačními doutnavkami, které zvyšují komfort a bezpečnost při ovládání osvětlení.
| Řazení | Funkce | Použití |
|---|---|---|
| Č.1 | Ovládání jednoho okruhu z jednoho místa | Jednoduché světelné okruhy |
| Č.6 | Schodišťové zapojení, ovládání ze dvou míst | Chodby, schodiště |
| Č.7 | Křížové zapojení, ovládání ze tří a více míst | Větší místnosti, chodby |
Jak zapojit vypínače Legrand podle jejich řazení?
Pro správné zapojení vypínače Legrand je klíčové znát jeho typ řazení a podle toho postupovat. Jednopólový vypínač řazení č.1 se zapojuje jednoduše – fáze přichází na vstup a výstup vede ke světlu. Schodišťové vypínače řazení č.6 vyžadují zapojení dvou vodičů mezi dvěma vypínači, což umožňuje ovládání světla ze dvou míst. Křížové vypínače řazení č.7 se zapojují mezi dvěma schodišťovými vypínači řazení č.6 a umožňují ovládat světlo ze tří a více míst. Pro návod na zapojení vypínačů Legrand je vhodné vždy použít schéma zapojení vypínače, které poskytuje výrobce a je dostupné v katalogu Legrand. Při montáži se doporučuje používat bezšroubové svorky Legrand pro rychlé a bezpečné připojení vodičů.
Tip: Častou chybou při zapojení vypínačů Legrand je zaměnění vodičů mezi schodišťovými a křížovými vypínači, což způsobí nesprávnou funkci ovládání. Proto vždy kontrolujte schéma zapojení a barevné značení vodičů.
| Typ vypínače | Zapojení vodičů | Doporučení |
|---|---|---|
| Jednopólový (č.1) | Fáze a světlo | Jednoduché zapojení podle schématu |
| Schodišťový (č.6) | Dva vodiče mezi vypínači | Používat správné schéma a svorky |
| Křížový (č.7) | Více vodičů mezi č.6 | Kontrola zapojení podle katalogu |
Jak správně zapojit jednopólový vypínač Legrand (řazení č.1)
Jak zapojit jednopólový vypínač Legrand: návod na správné zapojení světelného vypínače Legrand
Při montáži jednopólového vypínače značky Legrand je zásadní dbát na bezpečnost elektroinstalace a správné připojení vodičů. Legrand nabízí modely s bezšroubovými i šroubovými svorkami, přičemž každý typ vyžaduje trochu odlišný přístup k zapojení. Bezpečnostní pravidlo první: před jakýmkoli zásahem vypněte jistič napájející daný okruh.
- Vypnutí jističe – zajistěte, aby nebyl pod napětím okruh, na kterém budete pracovat
- Odstranění krytu vypínače – opatrně demontujte stávající vypínač, pokud měníte starý typ
- Identifikace vodičů – najděte fázový vodič (obvykle černý nebo hnědý) a vodič vedoucí ke světlu
- Připojení vodičů – u bezšroubových svorek zatlačte vodič do příslušného otvoru, u šroubových svorek pevně utáhněte svorky na vodičích
- Kontrola připojení – zkontrolujte pevnost kontaktu vodičů, aby nedocházelo k přehřívání nebo jiskření
- Nasazení krytu a zapnutí jističe – po zajištění správného zapojení a bezpečném umístění vypínače můžete jistič opět zapnout
Tip: Častou chybou bývá záměna fázového vodiče s nulovým, což může vést k nefunkčnosti nebo nebezpečí úrazu. Doporučuji vždy ověřit dráty před zapojením.
Pro koho je tento návod vhodný? Pro každého, kdo má základní znalosti o elektroinstalaci a chce bezpečně a správně zapojit jednopólový vypínač Legrand. Pro úplné laiky doporučuji konzultaci s kvalifikovaným elektrikářem, protože nesprávné zapojení může ohrozit bezpečnost.
Legrand vypínače montáž s dodržením těchto kroků zajistí bezpečný a spolehlivý provoz vaší elektroinstalace bez komplikací. Schéma zapojení vypínače najdete často přímo v balení nebo v online katalogu Legrand, kde jsou uvedeny i detaily k dalším typům vypínačů Legrand, včetně schodišťových nebo s doutnavkami.
Jak zapojit schodišťový vypínač Legrand (řazení č.6 a č.7)
Zapojení schodišťového vypínače Legrand umožňuje ovládání světla ze dvou a více míst pomocí kombinace řazení č.6 a č.7. Níže najdete podrobný návod, jak správně připojit tyto vypínače v souladu s bezpečností elektroinstalace a technickými parametry značky Legrand.
Zapojení řazení č.6 pro ovládání ze dvou míst
Řazení č.6 představuje schodišťový vypínač, který umožňuje ovládat světlo ze dvou míst pomocí dvou přepínacích vodičů. Pro správné zapojení vypínače Legrand postupujte takto:
- Připojení fáze – přiveďte fázový vodič na svorku označenou L na prvním vypínači řazení č.6.
- Přepínací vodiče – propojte svorky přepínacích vodičů mezi prvním a druhým vypínačem.
- Výstup na světlo – připojte vodič od druhého vypínače na svorku vedoucí k osvětlení.
- Neutrální vodič – neutrální vodič spojte přímo ke zdroji světla, ovládání probíhá přes přepínače.
- Kontrola zapojení – zkontrolujte, zda jsou svorky pevně utažené a instalace odpovídá schématu zapojení vypínače Legrand.
Tip: Častou chybou je záměna přepínacích vodičů, což vede k nefunkčnosti ovládání. Dodržujte barvy vodičů a označení svorek.
Zapojení řazení č.7 pro ovládání ze tří a více míst
Řazení č.7 se používá jako křížový vypínač a dovoluje ovládat světlo ze tří a více míst. Tento vypínač se vždy vkládá mezi dva schodišťové vypínače řazení č.6. Správný postup zapojení:
- Připojení křížového vypínače – propojte přepínací vodiče z prvního vypínače řazení č.6 na vstupní svorky řazení č.7.
- Výstupní propojení – připojte výstupní přepínací vodiče z křížového vypínače na druhý vypínač řazení č.6.
- Fáze a světlo – zajistěte správné připojení fáze na první vypínač a výstupu ke světlu na poslední vypínač, dle schématu zapojení schodišťového vypínače Legrand.
- Kontrola bezšroubových svorek – u Legrand vypínačů montáž často využívá bezšroubové svorky, které je nutné pevně zacvaknout.
- Zkouška funkčnosti – ověřte správnou funkci všech vypínačů při ovládání světla ze všech míst.
Odborná rada: Zapojení 7 + 6 + 7 se hodí pro větší prostory s více přístupovými body, ale není vhodné pro jednoduché místnosti, kde postačí pouze řazení č.6. Dodržujte bezpečnost elektroinstalace a používejte správné typy vypínačů Legrand.
Pro podrobné schéma zapojení schodišťového vypínače Legrand doporučuji využít oficiální katalogy a technické parametry výrobce, které zaručují správnou a bezpečnou instalaci v souladu s normami.
Jak správně připojit vodiče k vypínačům Legrand (bezšroubové a šroubové svorky)
Správné připojení vodičů k vypínačům Legrand je základním předpokladem bezpečné a funkční elektroinstalace. Legrand nabízí dva typy svorek, jejichž volba závisí na materiálu vodičů a požadavcích na montáž.
Jak správně připojit vodiče k bezšroubovým svorkám Legrand?
Bezšroubové svorky Legrand jsou určeny výhradně pro měděné vodiče a umožňují rychlé připojení bez nutnosti použití šroubováku. Izolaci vodiče odstraňte asi na 10 mm, poté vodič pevně zasuňte do svorky tak, aby byl kontakt bezpečný a pevný. Tento typ svorek minimalizuje riziko uvolnění vodiče a zjednodušuje montáž Legrand vypínačů montáž.
Jak správně připojit vodiče k šroubovým svorkám Legrand?
Šroubové svorky Legrand umožňují připojení měděných i hliníkových vodičů, což je vhodné zejména tam, kde je potřeba větší univerzálnost. Při zapojení odizolujte vodič na 10 mm, vložte jej do svorky a pevně utáhněte šroub, aby byl zajištěn bezpečný kontakt. Přitom dbejte na to, aby nedošlo k poškození vodiče nebo přetažení šroubu. Tím zajistíte dlouhodobou spolehlivost a bezpečnost elektroinstalace.
- Časté chyby při zapojení vypínačů Legrand zahrnují nedostatečné odizolování vodiče nebo špatné utažení svorek, což může vést k přehřívání a výpadkům.
- Pro bezpečný provoz vždy používejte správný typ svorky podle materiálu vodiče a doporučeného schématu zapojení vypínače.
Tip: Při zapojení vypínače Legrand s 2 dráty vždy zkontrolujte, zda vodiče nejsou poškozené a zda jsou správně zajištěny, aby nedošlo k porušení bezpečnosti elektroinstalace.
Jak zapojit kombinaci více světel a ovládání z více míst
Pro složitější zapojení více světel s možností ovládání ze dvou míst se u značky Legrand často používá kombinace řazení č.6+6 nebo řazení č.5b. Řazení č.6+6 umožňuje buď úplné, nebo částečné ovládání dvou samostatných světel z dvou míst, což je ideální řešení například pro prostory s více světelnými okruhy. Tento typ zapojení vyžaduje přesné dodržení schématu zapojení vypínače, aby byla zajištěna bezpečnost elektroinstalace a správná funkce.
Řazení č.5b je vhodné pro méně náročné kombinace, kde je potřeba ovládat dvě světla z jednoho místa, případně s omezenou možností z druhého.
| Typ řazení | Funkce | Použití |
|---|---|---|
| Řazení č.6+6 | Úplné ovládání dvou světel ze dvou míst | Větší místnosti, chodby, obytné prostory |
| Řazení č.6+6 | Částečné ovládání dvou světel ze dvou míst | Kombinovaná světla s částečným řízením |
| Řazení č.5b | Ovládání dvou světel z jednoho místa | Jednodušší instalace, méně míst s ovládáním |
Návod na zapojení vypínačů Legrand

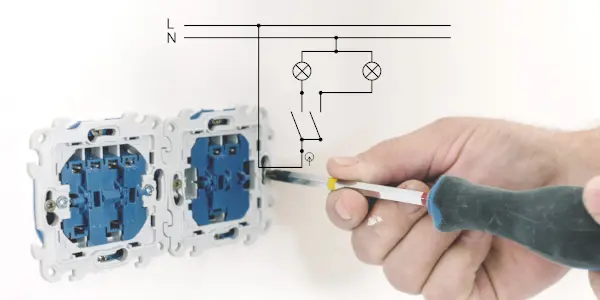

Pro správné zapojení vypínačů značky Legrand doporučuji pečlivě sledovat přiložené schéma zapojení vypínače a používat bezšroubové svorky Legrand, které zjednodušují montáž. Časté chyby při zapojení vypínačů Legrand vznikají při záměně vodičů nebo nedostatečném utažení kontaktů, což může ovlivnit funkčnost a bezpečnost. Dodržujte proto přesný postup a nezapomínejte na kontrolu doutnavek vypínačů, které indikují stav zapojení.
Signalizační a orientační doutnavky u vypínačů Legrand
Signalizační a orientační doutnavky u vypínačů Legrand plní různé funkce, které usnadňují ovládání světel a zvyšují bezpečnost elektroinstalace. Signalizační doutnavka svítí vždy při sepnutí spotřebiče, tedy když je světlo zapnuto. Tento typ doutnavky má obvykle označení 1S a lze ji najít v barvách žluté, oranžové nebo červené, podle konkrétního typu vypínače Legrand. Naopak orientační doutnavka slouží k snadné lokalizaci vypínače ve tmě a svítí při jeho vypnutí. Orientační doutnavky jsou často zelené nebo modré a mají označení 6So.
Návod na zapojení doutnavek u vypínačů Legrand
Při zapojení vypínače Legrand je třeba rozlišit, zda instalujete signalizační doutnavku, jež indikuje stav zapnutí, nebo orientační doutnavku pro orientaci ve tmě. Správné zapojení těchto LED prvků vyžaduje dodržení schématu zapojení vypínače a respektování polarity LED diod. Časté chyby při zapojení vypínačů Legrand zahrnují záměnu vodičů, což vede k nesvítícím doutnavkám nebo jejich svícení v nevhodných stavech.
- Signalizační doutnavka svítí při sepnutém spotřebiči
- Orientační doutnavka svítí při vypnutém spotřebiči
- Barvy doutnavek: žlutá, oranžová, zelená, modrá
- Označení doutnavek: 1S (signalizační), 6So (orientační)
Tip: Pro správné zapojení vždy využijte oficiální katalog vypínačů Legrand a jejich technické parametry, abyste předešli chybám a zajistili bezpečnost elektroinstalace.
Bezpečnostní pokyny a normy při instalaci vypínačů Legrand
Bezpečnost při instalaci vypínačů Legrand vyžaduje vždy před započetím prací kompletní vypnutí jističe v daném okruhu, aby se eliminovalo riziko úrazu elektrickým proudem. Podle platných ČSN norem (například ČSN 33 2000-4-41) musí elektroinstalace splňovat požadavky na ochranu proti úrazu i správné dimenzování vodičů a použití vhodných nástrojů s izolovanými rukojeťmi. Při montáži vypínačů Legrand je nezbytné respektovat schéma zapojení uvedené výrobcem, které zohledňuje typ vypínače a jeho řazení (například jednopólové řazení č.1 nebo schodišťové řazení č.6).
Vypínače Legrand často využívají bezšroubové svorky, které umožňují rychlé a bezpečné připojení měděných vodičů o průřezu 1,5 až 2,5 mm² bez použití nářadí. Pro hliníkové vodiče je nutné použít šroubové svorky s odpovídajícím dotažením šroubů na doporučený moment (obvykle 0,5 až 0,6 Nm), aby nedocházelo k přehřívání kontaktů. Signalizační a orientační doutnavky, které jsou součástí některých modelů, musí být zapojeny podle technického listu, zejména u vypínačů s elektronickými předřadníky, aby se zabránilo blikání nebo nesprávné funkci.
Při instalaci je třeba dbát na správné řazení vypínačů podle požadovaného ovládání světel, například řazení č.6 pro schodišťové ovládání ze dvou míst nebo kombinace řazení č.6+6 pro ovládání ze tří a více míst. Nesprávné zapojení může vést k nefunkčnosti nebo poškození elektroinstalace. Častou chybou je zaměnění vodičů fáze a nulového vodiče, což může způsobit nebezpečné stavy a poruchy.
Tip: Před instalací si stáhněte aktuální katalog vypínačů Legrand s technickými parametry a schématy zapojení dostupnými na oficiálních stránkách výrobce, abyste zajistili správný výběr a montáž podle platných norem.
Pro koho se instalace vypínačů Legrand hodí: pro zkušené elektrikáře a kvalifikované techniky, kteří znají ČSN normy a mají přístup k profesionálním nástrojům. Pro laiky a nezkušené uživatele je vhodné konzultovat nebo svěřit montáž odborníkovi, aby se předešlo riziku úrazu a poškození elektroinstalace.
FAQ: Časté dotazy o zapojení vypínačů Legrand
Otázka: Jak se zapojuje jednopólový vypínač Legrand?
Připojte fázi do svorky L a výstupní vodič do výstupní svorky. Před montáží vypněte jistič a používejte bezšroubové svorky určené pro měděné vodiče, což zjednoduší instalaci a zvýší bezpečnost elektroinstalace.
Otázka: Jak zapojit schodišťový vypínač Legrand?
Použijte dva vypínače řazení č.6 a propojte je přepínacími svorkami. Fázi připojte na první vypínač a výstupní vodič ke světlu podle schéma zapojení vypínače. Tento typ umožňuje ovládání světla ze dvou míst.
Otázka: Jaký je rozdíl mezi bezšroubovými a šroubovými svorkami u Legrand?
Bezšroubové svorky jsou určeny pouze pro měděné vodiče a usnadňují montáž bez použití nářadí. Šroubové svorky se využívají pro měděné i hliníkové vodiče, kde je nutné utažení šroubů pro pevné spojení.
Otázka: Jak zapojit vypínač Legrand s 2 dráty?
Připojte fázi do svorky L a druhý vodič do výstupní svorky. Vyberte správný typ vypínače podle počtu vodičů a dodržujte schéma zapojení pro bezpečnost a správnou funkci.
Otázka: Jak fungují signalizační doutnavky u vypínačů Legrand?
Doutnavky svítí při zapnutí spotřebiče a indikují stav obvodu. Bývají barevně označeny žlutou, oranžovou, zelenou nebo modrou barvou a jsou označeny kódy 1S nebo 2S.
Otázka: Co je to řazení č.7 u vypínačů Legrand?
Řazení č.7 označuje křížový vypínač, který umožňuje ovládání světla ze tří a více míst. Vkládá se mezi dva vypínače řazení č.6 pro rozšíření ovládání.
Otázka: Jak zajistit bezpečnost při zapojení vypínačů Legrand?
Vždy vypněte hlavní jistič a před prací ověřte nepřítomnost napětí. Dodržujte normy ČSN a technické doporučení výrobce Legrand, abyste předešli riziku úrazu elektrickým proudem.
Otázka: Lze použít bezšroubové svorky pro hliníkové vodiče?
Ne, bezšroubové svorky jsou určeny pouze pro měděné vodiče. Pro hliníkové vodiče použijte šroubové svorky s odpovídajícím utažením.
Otázka: Jak zapojit kombinaci více světel s vypínači Legrand?
Použijte kombinaci řazení č.6+6 (5b) pro ovládání dvou světel ze dvou míst. Pro složitější zapojení lze přidat vypínače řazení č.5, vždy podle konkrétního schéma zapojení.
Otázka: Kde najdu katalog vypínačů Legrand a jejich technické parametry?
Na oficiálních stránkách Legrand.cz v sekci produkty a technická dokumentace jsou dostupné kompletní katalogy a schémata zapojení vypínačů Legrand.
Otázka: Jaký vypínač Legrand použít pro ovládání osvětlení v chodbě?
Pro chodbu je vhodné použít řazení č.6, tedy schodišťový vypínač, který umožňuje pohodlné ovládání světla ze dvou míst.
Otázka: Jak postupovat při montáži vypínače Legrand krok za krokem?
- Vypněte jistič. 2. Připravte vodiče podle schéma zapojení vypínače. 3. Připojte vodiče do správných svorek. 4. Upevněte vypínač do krabice. 5. Nasaďte kryt a zkontrolujte funkci.
Otázka: Může dojít k blikání světla při použití doutnavky?
Ano, při použití elektronických předřadníků může dojít k blikání. Pro eliminaci blikání použijte vypínač s řazením 1So, který má svorku N pro správné odvedení proudu.
Otázka: Jak zapojit vypínač Legrand s 3 vodiči?
Připojte fázi, nulový a výstupní vodič dle schéma zapojení vypínače. Použijte vhodný typ vypínače řazení, který odpovídá počtu vodičů a funkci v elektroinstalaci.
Otázka: Jaké jsou časté chyby při zapojení vypínačů Legrand?
Mezi časté chyby patří připojení vodičů na nesprávné svorky, nezajištění úplného odpojení napětí před montáží a použití nevhodného typu vypínače, což může vést k poruše nebo nebezpečí úrazu.
