Bezpečná instalace zásuvek v koupelně: pravidla a normy v ČR
Instalace zásuvek v koupelně vyžaduje přesné dodržení elektroinstalačních pravidel kvůli zvýšenému riziku kontaktu s vodou. Zásuvky musí odpovídat elektrickým zónám koupelny a být umístěny ve správné výšce, aby byla zajištěna bezpečnost a funkčnost. Dodržování těchto požadavků je klíčové pro ochranu před úrazem elektrickým proudem.
🔑 Klíčové body
- Elektroinstalace v koupelně se řídí normou ČSN 33 2000-7-701 ed. 2 z roku 2007.
- Koupelna je rozdělena do zón 0, 1, 2 a 3, každá s odlišnými pravidly pro zásuvky a zařízení.
- Minimální výška zásuvky na hraně umývacího prostoru je 120 cm nad podlahou.
- Všechny zásuvky v koupelně musí být chráněny proudovým chráničem s reziduálním proudem max. 30 mA.
- Zásuvky v blízkosti vody musí mít minimální krytí IP44 a být správně uzemněny průřezem vodiče minimálně 4 mm².
Instalační zóny v koupelně a jejich význam
Instalační zóny v koupelně určují, kde lze bezpečně instalovat zásuvky a další elektroinstalační prvky. Podle normy ČSN 33 2000-7-701 se koupelna rozděluje na zóny 0, 1, 2 a 3, přičemž každá zóna má přísná pravidla pro elektrickou bezpečnost a typ povolených zařízení.
Zóna 0 představuje vnitřek vany nebo sprchového koutu a zásuvky či vypínače zde nesmí být vůbec instalovány. V zóně 1, která zahrnuje prostor nad vanou nebo sprchou do výšky 2,25 metru, jsou povolena pouze nízkonapěťová zařízení s krytím minimálně IPX7. Zóna 2 rozšiřuje bezpečnou oblast o 60 cm kolem zóny 1 a dovoluje instalaci zásuvek s krytím IP44, ovšem bez přímého kontaktu s vodou. Zóna 3 je oblast dále od zdrojů vody, kde lze montovat běžné zásuvky, které musí být chráněny proudovým chráničem RCD.
- Zóna 0: žádné zásuvky a vypínače, pouze odolná nízkonapěťová zařízení
- Zóna 1: pouze nízkonapěťová zařízení s vysokým krytím (IPX7)
- Zóna 2: zásuvky s krytím IP44, zákaz přímého kontaktu s vodou
- Zóna 3: běžné zásuvky s ochranou proudovým chráničem RCD
Tip: Dodržování instalačních zón je klíčové pro bezpečnost elektroinstalace v koupelně a zabrání riziku úrazu elektrickým proudem. Zásuvka v koupelně by měla být vždy instalována mimo zóny 0 a 1 a správně chráněna dle platných norem.
Jaké jsou instalační zóny v koupelně a pravidla pro zásuvky
Přesné zóny koupelny definují, kde může být zásuvka bezpečně instalována v koupelně a jaké krytí musí mít. Elektroinstalace v koupelně musí respektovat tato pravidla, aby bylo zajištěno maximální bezpečí uživatelů.
Pravidla pro umístění zásuvek v jednotlivých zónách koupelny
Pravidla pro umístění zásuvek v jednotlivých zónách koupelny vycházejí z bezpečnostních norem a elektroinstalačních předpisů. Správné dodržení těchto pravidel zajišťuje ochranu proti úrazu elektrickým proudem a minimalizuje riziko poruch elektroinstalace v koupelně.
Normy a předpisy pro zásuvky v koupelně
Podle normy ČSN 33 2000-7-701 platí, že instalace zásuvek v zónách 0 a 1 není povolena, protože tyto oblasti jsou přímo vystaveny vodě. Zóna 0 vyžaduje zařízení s krytím IPX7, což znamená ochranu proti ponoření do vody, avšak zásuvky zde nesmí být instalovány vůbec. V zóně 1 jsou povolena pouze nízkonapěťová zařízení do 12 V s odpovídajícím krytím. Zásuvky se mohou instalovat v zóně 2 a 3, ale s přísnými požadavky na krytí IP a ochranu proudovým chráničem RCD s vybavovacím proudem max. 30 mA. Minimální krytí IP pro zásuvky v těchto zónách je IP44, které zajišťuje ochranu proti stříkající vodě.
| Zóna koupelny | Povolení zásuvky | Požadované krytí IP | Ochrana proudovým chráničem |
|---|---|---|---|
| Zóna 0 | Nepovolena | IPX7 (zařízení) | Ano, ochrana celého obvodu |
| Zóna 1 | Nepovolena | IPX4/IPX7 (zařízení) | Ano |
| Zóna 2 | Povolená | IP44 | RCD 30 mA |
| Zóna 3 | Povolená | IP44 | RCD 30 mA |
Za jakých podmínek lze instalovat zásuvky a spínače v zóně 2 koupelny?
Zásuvky a spínače v zóně 2 koupelny lze instalovat pouze tehdy, když splňují minimální krytí IP44, což zaručuje odolnost proti stříkající vodě. Navíc musí být připojeny přes proudový chránič RCD s vybavovacím proudem maximálně 30 mA, který výrazně zvyšuje bezpečnost elektroinstalace v koupelně. Výška zásuvky koupelna by měla respektovat minimální vzdálenost 60 cm od okraje vany nebo sprchového koutu, aby se minimalizovalo riziko kontaktu s vodou. Tato pravidla platí také pro spínače v této zóně. Instalace zásuvek v této oblasti je vhodná například pro napájení elektrických holicích strojků či fénů, ovšem vždy za dodržení těchto bezpečnostních opatření.
Tip: Častou chybou je instalace zásuvek příliš blízko k vodě, například méně než 60 cm od vany. To výrazně snižuje bezpečnost a může vést k porušení norem. Pro koho se to hodí: instalace zásuvek v zóně 2 je vhodná pro domácnosti s potřebou napájení malých elektrických přístrojů, nikoli však pro větší spotřebiče s vysokým odběrem.

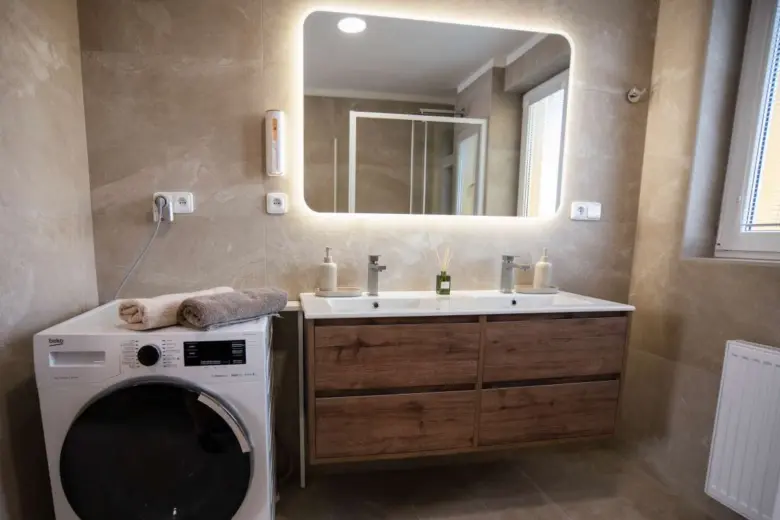

Doporučená výška a umístění zásuvek v koupelně
Výška a umístění zásuvky v koupelně podle elektroinstalačních předpisů
Správná výška zásuvky v koupelně je klíčová pro bezpečnost a funkčnost elektroinstalace. Podle platných norem se zásuvky u umyvadla instalují ve výšce přibližně 120 cm nad podlahou. Tato výška minimalizuje riziko kontaktu s vodou a zároveň umožňuje pohodlné používání zásuvky v zóně umyvadlového prostoru. Zásuvka pro pračku se naopak umisťuje níže, přibližně 16 cm nad podlahou, což odpovídá standardní výšce přívodu u těchto spotřebičů.
Důležité je také dodržet minimální vzdálenost zásuvky od zdrojů vody. Normy a požadavky na elektroinstalaci zásuvek v koupelně stanovují, že zásuvka musí být vzdálena minimálně 20 cm od umývacího prostoru, aby se předešlo nebezpečí úrazu elektrickým proudem.
- Zásuvka u umyvadla: 120 cm nad podlahou
- Zásuvka pro pračku: 16 cm nad podlahou
- Minimální vzdálenost zásuvky od vody: 20 cm
Tip: Na co si dát pozor při instalaci zásuvek v koupelně, je správné krytí IP zásuvky a použití proudového chrániče RCD, které výrazně zvyšují bezpečnost elektroinstalace v koupelně. Častou chybou je instalace zásuvek příliš blízko k vodním zdrojům, což odporuje bezpečnostním normám elektrických zón koupelny.
Bezpečnostní požadavky na zásuvky a elektroinstalaci v koupelně
Bezpečnost elektroinstalace v koupelně je klíčová vzhledem k přítomnosti vody a zvýšenému riziku úrazu elektrickým proudem. Instalace zásuvek musí splňovat přísné normy a požadavky, které zahrnují ochranu proudovým chráničem, správné uzemnění a použití samostatných jističů.
Proudový chránič a jeho role v bezpečnosti koupelnových zásuvek
Proudový chránič RCD s maximálním vybavovacím proudem 30 mA je nezbytným bezpečnostním prvkem všech zásuvek v koupelně. Tento chránič detekuje únik proudu, který může vzniknout při kontaktu s vodou nebo poškozením izolace, a během několika milisekund odpojí napájení. Díky tomu výrazně snižuje riziko elektrického úrazu a požáru. Instalace zásuvky v koupelně s ohledem na bezpečnost proto vždy vyžaduje použití tohoto ochranného zařízení. Proudový chránič musí být umístěn v hlavním rozvaděči nebo v blízkosti zásuvek, aby mohl efektivně chránit elektrické zóny koupelny.
Požadavky na uzemnění a průřez vodičů v koupelnové elektroinstalaci
Zásuvky v koupelně musí být uzemněny vodičem s minimálním průřezem 4 mm². Tento průřez zajišťuje spolehlivý odvod případného poruchového proudu do země a tím chrání uživatele před úrazem. Správné uzemnění je základní podmínkou elektrické bezpečnosti a musí být realizováno v souladu s normami a požadavky na elektroinstalaci zásuvek v koupelně. Vedle uzemnění musí být každá zásuvka chráněna samostatným jističem, který umožňuje rychlé odpojení v případě přetížení nebo zkratu. Výška zásuvky koupelna podle elektroinstalačních předpisů i její krytí IP musí odpovídat stanoveným elektrickým zónám koupelny, aby byla zajištěna maximální ochrana před vlhkostí a stříkající vodou.
- každá zásuvka musí mít samostatný jistič
- proudový chránič RCD s vybavovacím proudem max. 30 mA je povinný
- uzemnění vodičem s průřezem minimálně 4 mm²
- instalace musí respektovat elektrické zóny koupelny a odpovídající krytí IP zásuvky
Tip: Instalaci zásuvek v koupelně doporučuji vždy svěřit kvalifikovanému elektrikáři, který zajistí splnění všech bezpečnostních norem a správné zapojení fáze i ochranných prvků.
Specifické zásuvky a jejich umístění v koupelně
Pro bezpečnou elektroinstalaci v koupelně platí přesná pravidla týkající se umístění a typu zásuvek, zejména pokud jde o spotřebiče jako pračka, topný žebřík, fén nebo elektrický kartáček. Zásuvka pro pračku se instaluje zhruba 16 cm nad podlahou, aby se minimalizovalo riziko kontaktu s vodou. Pro ni je vhodné použít samostatný jistič 16 A, který zajistí dostatečnou ochranu a spolehlivost.
Topný žebřík vyžaduje zásuvku s obdobným jističem 16 A, protože spotřebuje větší proud, což je nutné zohlednit při plánování elektroinstalace v koupelně. Ostatní zásuvky, určené například pro fén nebo elektrický kartáček, by měly být umístěny v bezpečné vzdálenosti od zdrojů vody a vybaveny vhodným krytím IP, přičemž je nezbytné používat proudový chránič RCD pro zvýšení bezpečnosti.
Výška a umístění zásuvky v koupelně podle elektroinstalačních předpisů
- Zásuvka pro pračku: 16 cm nad podlahou s vlastním jističem 16 A
- Zásuvka pro topný žebřík: s jističem 16 A, umístěná mimo přímou blízkost vody
- Zásuvky pro fén a elektrický kartáček: mimo zónu 0 a 1, s krytím IP44 a proudovým chráničem RCD
- Dodržovat pravidla elektrických zón koupelny a správnou vzdálenost zásuvek od zdrojů vody
Tip: Častou chybou je instalace zásuvky pro pračku příliš nízko nebo bez vhodného jističe, což může vést k nebezpečným situacím. Dodržujte proto přesné hodnoty výšky a doporučené ochranné prvky.
Výběr zásuvek a vypínačů do koupelny s ohledem na design a funkčnost
Pro výběr zásuvek a vypínačů do koupelny je nezbytné zohlednit nejen estetiku, ale především bezpečnostní normy a funkčnost podle ČSN 33 2000-7-701 ed. 2. Elektroinstalace musí respektovat přesné elektrické zóny koupelny, které určují povolené typy a umístění zásuvek s odpovídajícím stupněm krytí.
Designové aspekty zásuvek a vypínačů
Design zásuvek a vypínačů do koupelny nabízí širokou škálu barev včetně bílé, šedé, béžové a kovových odstínů, které lze sladit s interiérem. Povrchy jsou dostupné v matném, pololesklém i lesklém provedení. Materiály jako vysoce odolný plast s krytím minimálně IP44 nebo nerezová ocel zaručují dlouhou životnost a odolnost vůči vlhkosti. Výběr barev a materiálů by měl zároveň respektovat požadavky na bezpečnost a snadnou údržbu, což pomůže harmonicky doplnit prostor koupelny.
Funkční prvky a chytré zásuvky
Moderní zásuvky do koupelny často obsahují integrované USB porty s výstupem 5 V/2,4 A pro pohodlné nabíjení mobilních zařízení bez adaptéru. Podsvícení zásuvek s nízkou intenzitou světla usnadňuje orientaci ve tmě a minimalizuje riziko nechtěného kontaktu s vodou. Chytré zásuvky s Wi-Fi nebo Bluetooth ovládáním umožňují dálkové zapínání a vypínání spotřebičů, což zvyšuje komfort a přispívá k úspoře energie. Krytky zásuvek s těsněním zvyšují ochranu proti stříkající vodě, což je nezbytné zejména v zónách 2 a 3 koupelny.
Tip: Pro domácnosti s dětmi doporučuji zásuvky s bezpečnostními krytkami a instalaci všech zásuvek pod proudový chránič RCD s maximálním reziduálním proudem 30 mA, který výrazně snižuje riziko úrazu elektrickým proudem.
- Zásuvky s krytím minimálně IP44 jsou povinné v zónách 2 a 3 podle normy ČSN 33 2000-7-701.
- Instalace zásuvek musí respektovat elektrické zóny koupelny, zejména vzdálenosti od vany, sprchy a umyvadla.
- Výška instalace zásuvky v koupelně by měla být minimálně 120 cm nad podlahou v umývacím prostoru, jinak alespoň 20 cm nad podlahou mimo tento prostor, aby byla chráněna před přímým stříkáním vody.
Správné dodržení pravidel pro instalaci zásuvek v koupelně podle platných norem zaručí bezpečný a funkční provoz elektroinstalace a minimalizuje riziko úrazu elektrickým proudem.
Časté dotazy
Kde může být zásuvka v koupelně bezpečně instalována?
Zásuvky jsou povoleny v zóně 3, tedy minimálně 1,2 m od vany či sprchy, s krytím IP44 a ochranou proudovým chráničem do 30 mA.
Jaké jsou normy pro instalaci zásuvek v koupelně?
Platí norma ČSN 33 2000-7-701 ed. 2 z roku 2007, rozdělující koupelnu na zóny a stanovující požadavky na krytí IP a ochranu zařízení.
Jaká je minimální výška zásuvky u umyvadla?
Minimální výška spodní hrany zásuvky u umyvadla je 120 cm nad podlahou, aby nedošlo ke kontaktu s vodou.
Za jakých podmínek lze instalovat zásuvky v zóně 2?
V zóně 2 lze instalovat zásuvky pouze s krytím IP44 a musí být chráněny proudovým chráničem s max. reziduálním proudem 30 mA.
Kde má být umístěna zásuvka pro pračku?
Zásuvka pro pračku by měla být umístěna vedle nebo za pračkou ve výšce cca 16 cm nad podlahou a mít vlastní jistič.
Jaký průřez vodiče je požadován pro ochranné uzemnění?
Pro ochranné pospojování je požadován minimální průřez vodiče 4 mm², aby byla zajištěna bezpečnost.
Musí být všechny zásuvky v koupelně chráněny proudovým chráničem?
Ano, všechny zásuvky v koupelně musí být chráněny proudovým chráničem (RCD) s maximálním reziduálním proudem 30 mA.
Jaké chyby se nejčastěji dělají při instalaci zásuvek v koupelně?
Časté chyby jsou nedodržení zónování, nesprávná výška zásuvek, chybějící ochrana RCD a nevyhovující krytí IP.
Jak vybrat vhodný typ zásuvky do koupelny?
Vhodné jsou zásuvky s minimálním krytím IP44, krytkou pro zvýšení bezpečnosti a případně s funkcemi jako USB porty.
Jaké jsou požadavky na revizi elektroinstalace v koupelně?
Od roku 2025 je povinná projektová dokumentace a revizní zpráva u nové elektroinstalace, pravidelné revize jsou doporučeny pro bezpečnost.
Jaká je doporučená hodnota krytí IP pro zásuvky instalované v koupelně?
Zásuvky by měly mít minimálně krytí IP44, aby byly chráněny proti stříkající vodě, což je požadavek pro instalaci v koupelnových zónách 2 a dále.
Jaká je maximální vzdálenost zásuvky od umyvadla podle platných norem?
Zásuvka musí být umístěna minimálně 60 cm od okraje umyvadla, aby byla bezpečně mimo zónu 1, kde je přísný zákaz instalace zásuvek.
Je povoleno instalovat zásuvky s ochranou před přepětím v koupelně?
Ano, doporučuje se instalovat zásuvky s integrovanou ochranou proti přepětí třídy II nebo III, což zvyšuje bezpečnost elektroinstalace v koupelně.
Jaký typ proudového chrániče (RCD) je požadován pro zásuvky v koupelně?
Proudový chránič s vybavovacím proudem maximálně 30 mA je povinný pro všechny zásuvky v koupelně, aby se minimalizovalo riziko úrazu elektrickým proudem.
Jak se správně zapojuje fáze v zásuvce instalované v koupelně?
Fáze musí být zapojena do svorky označené jako ‚L‘ a musí být přístupná pouze kvalifikovanému elektrikáři, aby byla zajištěna bezpečnost a správná funkce zásuvky.
