Jak správně utěsnit závitové spoje v instalacích: kompletní návod
Utěsnění závitových spojů patří k základním krokům při instalacích, které výrazně ovlivňují spolehlivost a těsnost celého systému. Správná volba materiálu – ať už teflonová páska na závity, konopí nebo těsnicí nit Locker – zajistí bezpečné spojení bez úniků. Poradím vám, jak postupovat přesně a efektivně, aby instalace dlouho vydržela.
⭐ Co byste měli vědět
- Těsnicí páska z PTFE je vhodná pro závity do průměru 1″ (32 mm) s 2-4 ovinutími podle tloušťky pásky.
- Těsnicí nit Locker se doporučuje pro větší závity, počet otáček se liší podle průměru, např. 6-9 otáček pro 1/2″.
- Konopí nabobtnává ve vodě a utěsní menší netěsnosti, vyžaduje však zdrsnění závitu pro lepší uchycení.
- Správný směr navíjení těsnicích materiálů je ve směru otáčení závitu (hodinové ručičky).
- Nit Locker odolává teplotám do 130 °C a tlakům až do 15 bar v závislosti na typu instalace.
Základní principy utěsnění závitových spojů
Utěsnění závitových spojů zajišťuje bezpečnost a bezproblémový provoz instalací tím, že těsnicí materiály vyplňují mikromezery mezi závity a zabraňují úniku kapalin nebo plynů. Správné utěsnění eliminuje riziko netěsnosti, která může způsobit havárie, korozi nebo poškození zařízení v důsledku úniku média pod tlakem.
Princip utěsnění spočívá ve vytvoření těsné bariéry pomocí materiálů jako je teflonová páska na závity, těsnicí nit Locker, konopí nebo těsnicí pasta. Tyto materiály vyplňují nerovnosti a mezery na povrchu závitu a umožňují pevné a bezpečné spojení bez vzniku průsaků. Klíčové je dodržet správný počet otáček těsnicího materiálu a směr navíjení ve směru šroubování (směr hodinových ručiček), aby nedošlo k uvolnění nebo poškození spoje během montáže.
Jaké jsou nejlepší způsoby utěsnění závitových spojů
Výběr těsnicího materiálu závisí na typu instalace, průměru závitu a provozních parametrech, jako jsou tlak a teplota. Teflonová páska na závity s tloušťkou 0,075 mm nebo 0,1 mm je vhodná především pro vnější závity do průměru 1″ (32 mm), kde stačí 2-4 ovinutí podle tloušťky pásky. Pro větší průměry se doporučuje použít těsnicí nit Locker, která je vyrobena z polyamidového vlákna s těsnicí emulzí a nabízí teplotní odolnost do 130 °C a tlakovou odolnost až do 7 bar u vodních instalací.
Konopí na závity se používá hlavně u vnějších kovových závitů, kde jeho schopnost nabobtnat ve vodě zajišťuje spolehlivé utěsnění i při vyšších teplotách a tlacích. Při aplikaci konopí je nutné závit předem zdrsnit (například kleštěmi na vodní čerpadla nebo pilovým listem), aby se zabránilo sklouznutí materiálu a zajistila se pevná fixace. Těsnicí pasta se často kombinuje s konopím, protože chrání materiál před chemickým a biologickým rozkladem a usnadňuje šroubování.
Tabulka doporučeného počtu otáček těsnicí nitě Locker podle průměru závitu (ocelové trubky):
| Průměr závitu | Počet otáček nitě Locker |
|---|---|
| 1/2″ | 6-9 |
| 3/4″ | 7-10 |
| 1″ | 8-14 |
| 1½“ | 10-16 |
| 2″ | 15-26 |
| 2½“ | 20-31 |
| 3″ | 25-36 |
| 3½“ | 30-41 |
| 4″ | 35-46 |
Tabulka doporučeného počtu ovinutí těsnicí nitě podle typu závitu (kovový/plastový):
| Průměr závitu | Kovové závity | Plastové závity |
|---|---|---|
| 1/2″ (20,96 mm) | 6-8 | 12-16 |
| 3/4″ (26,44 mm) | 7-9 | 14-18 |
| 1″ (33,25 mm) | 8-12 | 16-24 |
| 1½“ (47,80 mm) | 10-15 | 20-30 |
| 2″ (59,61 mm) | 15-25 | 30-50 |
| 2½“ (75,18 mm) | 20-30 | 40-60 |
| 3″ (87,88 mm) | 25-35 | 50-70 |
| 4″ (113,03 mm) | 35-45 | 70-90 |
Tip: Častou chybou je nedostatečné zdrsnění závitu před aplikací konopí, což vede k posunu těsnicího materiálu a následné netěsnosti. U plastových závitů je třeba zvýšit počet ovinutí nitě až na dvojnásobek oproti kovovým, protože plast je měkčí a vyžaduje větší kompenzaci vůči deformacím.
Použití těsnicí nitě Locker je vhodné pro instalace s vyššími nároky na odolnost a dlouhodobou těsnost, například u vodovodních systémů s teplotami do 130 °C a tlakem do 7 bar, plynových rozvodů do 5 bar nebo stlačeného vzduchu do 15 bar. Naopak pro jednoduché domácí instalace s menšími průměry a nižšími tlaky postačí teflonová páska, která se snadno aplikuje a nevyžaduje speciální přípravu.
Dodržení správného směru navíjení těsnicího materiálu (ve směru otáčení závitu) a přesný počet otáček jsou klíčové pro bezkapkové utěsnění. Moderní těsnicí nit Locker s patentovaným balením a brzdou umožňuje přesnou kontrolu napnutí nitě bez nutnosti použití dalších těsnicích past, což zvyšuje bezpečnost a efektivitu montáže.
Výběr těsnicích materiálů podle typu instalace a průměru závitu
Pro správné utěsnění závitových spojů je zásadní vybrat vhodný těsnicí materiál podle průměru závitu a typu instalace. Správná volba materiálu zajistí pevné a bezkapkové spoje, které odolají tlaku i mechanickému namáhání.
Jak vybrat správný těsnicí materiál podle průměru závitu
Pro závity do průměru 1″ se nejčastěji používá teflonová páska na závity, kterou je ideální navinout 2 až 4krát. Teflonová páska se snadno aplikuje, je chemicky odolná a vhodná zejména pro plastové i kovové spoje menších rozměrů. U větších závitů nad 1″ je vhodnější těsnicí nit Locker, která poskytuje pevnou a spolehlivou izolaci. Počet otáček nitě Locker závisí na velikosti závitu a pohybuje se od 6 do 46, což umožňuje přizpůsobení těsnění konkrétním požadavkům instalace. Kovové vnější závity často vyžadují utěsnění konopím, které musí být správně namotané, aby vyplnilo mezery a zabránilo úniku. Konopí se obvykle doplňuje těsnicí pastou, která zvyšuje odolnost spoje proti vlhkosti a korozi.
| Průměr závitu | Doporučený materiál | Počet ovinutí/otáček |
|---|---|---|
| Do 1″ | Teflonová páska | 2-4 |
| Nad 1″ | Těsnicí nit Locker | 6-46 |
| Kovové vnější | Konopí + těsnicí pasta | Podle velikosti závitu |
Tip: Pro správné utěsnění závitových spojů je důležité materiály použít podle jejich určení, aby nedocházelo k poškození závitu nebo úniku vody. U větších rozměrů se nit Locker osvědčuje více než teflonová páska.
Příprava závitu před aplikací těsnicích materiálů
Příprava závitu před aplikací těsnicích materiálů je zásadní pro dosažení spolehlivého utěsnění závitových spojů v instalacích. Nejprve očistěte závit od prachu, mastnoty a zbytků starých těsnicích hmot, protože znečištěný povrch snižuje přilnavost těsnicích materiálů a ohrožuje dlouhodobou těsnost spoje. Pro odstranění mastnoty použijte odmašťovací prostředek na bázi alkoholu nebo aceton, povrch musí být suchý a čistý.
Dalším krokem je zdrsnění závitu pomocí kleští na vodní čerpadla nebo pilového listu na kov. Tento proces zvýší mechanickou přilnavost konopí i těsnicích nití a past, což výrazně snižuje riziko sklouznutí materiálu při montáži. Zdrsnění je obzvlášť důležité u vnějších kovových závitů, kde se používá konopí, protože hladký povrch by mohl způsobit nerovnoměrné napnutí a netěsnost spoje.
Při použití konopí doporučuji navíjet ho rovnoměrně a pevně ve směru závitu (směr hodinových ručiček při pohledu na závit), aby se zabránilo vzniku mezer. Počet otáček konopí by měl odpovídat průměru závitu a typu spoje, přičemž vlhkost konopí by měla být mírná, protože suché konopí se hůře přizpůsobuje a mokré může způsobit korozi. Povrch závitu vždy nechte před aplikací těsnicí pasty a montáží dobře vyschnout, protože vlhkost snižuje pevnost spoje.

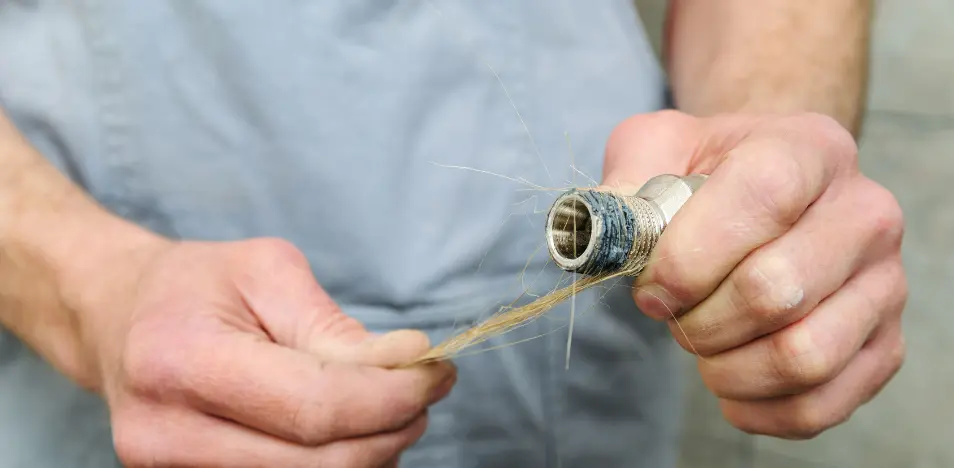

Jak správně namotat koudel na závit
Navíjejte konopí ve směru otáčení závitu rovnoměrně po celé délce závitu, aby vznikla souvislá těsnicí vrstva. Pro průměr závitu 1/2″ se doporučuje 6-9 otáček, u 3/4″ 7-10 otáček, u 1″ až 14 otáček. Konopí by mělo být následně potřeno těsnicí pastou, která chrání materiál proti chemickému rozkladu a usnadňuje zašroubování spoje.
Tip: Častou chybou je nedostatečné zdrsnění závitu před aplikací konopí, což vede k posunu materiálu a následnému kapání. U moderních instalací s plastovými závity je vhodnější použít těsnicí nit nebo pásku, protože konopí může poškodit plastové závity.
Vlhkost a čistota povrchu závitu přímo ovlivňují kvalitu a životnost těsnění. Doporučuji proto závit před utěsněním vždy důkladně očistit a vysušit. Pro větší průměry závitů nad 1″ je vhodnější použít těsnicí nit Locker nebo jiný moderní materiál, který nabízí lepší mechanickou odolnost a snadnější aplikaci než konopí či páska.
Odborná rada: Správná příprava závitu je klíčová nejen pro těsnost, ale i pro bezpečnost instalace, zejména u plynových a tlakových systémů. Nepodceňujte tedy kroky čištění, zdrsnění a vysušení povrchu před aplikací těsnicích materiálů.

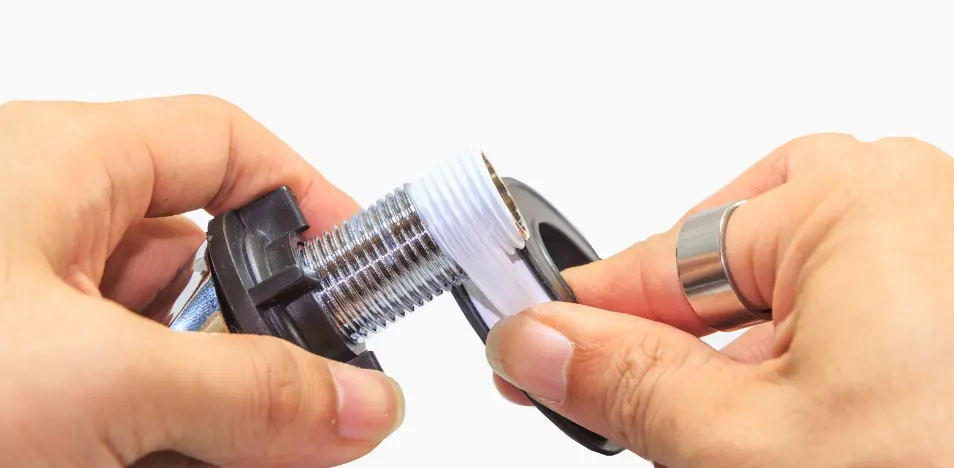

Jak správně aplikovat teflonovou pásku na závit
Teflonová páska patří mezi nejběžnější materiály pro utěsnění závitových spojů v instalacích. Správná technika navíjení výrazně ovlivňuje kvalitu utěsnění a eliminuje riziko kapání či netěsností.
Jak správně navinout teflonovou pásku na závit
Teflonová páska se musí navíjet ve směru hodinových ručiček, tedy ve směru otáčení závitu při šroubování. To zabrání jejímu uvolnění a odvíjení během montáže. Pro pásku o tloušťce 0,1 mm jsou ideální 2 až 3 vrstvy, zatímco tenčí páska o tloušťce 0,075 mm vyžaduje 3 až 4 vrstvy. Počet vrstev se tak přizpůsobuje tloušťce pásky a požadovanému utěsnění. Pásku během navíjení přidržujte palcem a mírně ji napínejte, aby dobře přilnula k závitu a vyplnila všechny drážky. Celkový počet otáček závitu s páskou by měl odpovídat jeho délce, obvykle 4 až 6 závitů. Nesprávné napnutí nebo příliš mnoho vrstev může způsobit potíže při šroubování a vést k poškození závitu.
Tip: Častou chybou je navíjení pásky proti směru závitu, což často vede k netěsnostem a kapání. Dodržení směru navíjení je proto klíčové pro bezpečnost instalace a dlouhodobou spolehlivost spoje.
Jak správně aplikovat těsnicí nit Locker
Těsnicí nit Locker představuje efektivní způsob utěsnění závitových spojů, který minimalizuje riziko kapání. Nit Locker se navíjí vždy ve směru hodinových ručiček, tedy ve směru dotažení závitu, čímž se zabrání jejímu povolení během montáže. Konec nitě je vhodné pevně držet a napnout pomocí patentované brzdy, která umožňuje přesné a rovnoměrné napnutí bez ztráty kontroly.
Počet otáček nitě závisí na průměru a typu závitu – u kovových závitů o velikosti 1/2″ se doporučuje 6-8 otáček, zatímco u plastových závitů může být potřeba až 16 otáček pro správné utěsnění. Tento rozdíl vychází z odlišné povrchové struktury a pružnosti materiálu. Při správné aplikaci nitě Locker dochází k bezpečnému utěsnění závitových spojů bez kapání, což je klíčové pro dlouhodobou spolehlivost instalací.
Tip: U kovových závitů nepoužívejte nadměrný počet otáček, který by mohl způsobit obtížné dotažení nebo poškození závitu. Nit Locker je vhodná jak alternativa k teflonové pásce na závity, tak k tradičnímu konopí na závity, přičemž její ergonomické balení s brzdou zajišťuje komfortní a přesnou práci.
Použití konopí a těsnicí pasty při utěsňování
Použití konopí a těsnicí pasty představuje tradiční a účinný způsob utěsnění závitových spojů v instalacích. Správná příprava kovového závitu a následná aplikace těchto materiálů výrazně zvyšují těsnost a spolehlivost spoje.
Jak správně použít konopí při utěsňování kovových závitů
Konopí na závity se vždy navíjí na předem zdrsněný kovový závit, což zlepšuje jeho uchycení a zabraňuje posunutí během montáže. Před aplikací je vhodné konopí namočit ve vodě, aby nabobtnalo a vyplnilo tak i drobné mezery v závitu, což zvyšuje těsnost spoje. Po navinutí konopí se na něj nanáší tenká vrstva těsnicí pasty, která chrání konopí před rozkladem a zároveň usnadňuje šroubování bez poškození závitu. Tento postup je stále oblíbený zejména v instalacích vodních rozvodů, kde je důležité spolehlivé utěsnění bez kapání. Správný počet otáček konopí na závitu obvykle činí 3 až 5, přičemž směr navíjení musí odpovídat směru šroubování spoje. Při nedostatečném tréninku může dojít k nerovnoměrnému navinutí, což snižuje účinnost utěsnění. Pro méně zkušené montéry může být vhodnější použití teflonové pásky na závity nebo těsnicí nitu Locker jako rychlejší alternativa.
Počet otáček a vrstev těsnicích materiálů podle průměru závitu
Správné utěsnění závitových spojů závisí na přesném počtu otáček těsnicí nitě Locker nebo vrstev teflonové pásky. Počet otáček závitu vždy koreluje s jeho průměrem, přičemž kovové závity vyžadují pečlivější dávkování materiálu než plastové. U teflonové pásky na závity je důležitá tloušťka pásky, která určuje počet vrstev potřebných pro efektivní utěsnění.
Tabulka doporučeného počtu otáček nitě Locker a vrstev teflonové pásky:
| Průměr závitu | Nit Locker (počet otáček) | Teflonová páska (vrstvy, tloušťka 0,1 mm) | Teflonová páska (vrstvy, tloušťka 0,075 mm) |
|---|---|---|---|
| 1/2″ | 6-8 | 2-3 | 3-4 |
| 1″ | 12-15 | 3-4 | 4-5 |
| 4″ | 35-46 | 6-7 | 7-8 |
Tip: Při utěsnění závitových spojů s větším průměrem zvolte o něco více vrstev těsnicího materiálu, ale vyhněte se přemíře, která může způsobit deformaci závitu a netěsnost. Správné utěsnění závitových spojů je klíčové pro dlouhodobou spolehlivost instalace.
Tipy na korekci a opravu netěsností u závitových spojů
Pokud zjistíte netěsnost u již utěsněného závitového spoje, je třeba provést korekci, která spočívá v demontáži spoje a nové aplikaci těsnicích materiálů. Nejčastější příčinou kapání je nedostatečné nebo nesprávné utěsnění, například příliš málo vrstev teflonové pásky na závity nebo nevhodný směr navíjení. Pro správné utěsnění závitových spojů je klíčové důkladné očištění závitu od starých zbytků těsnicí pasty, konopí nebo těsnicí nitě Locker.
- Demontáž závitu – opatrně rozšroubujte spoj, abyste zabránili poškození závitů
- Čištění závitu – odstraňte všechny staré těsnicí materiály pomocí štětce nebo hadříku
- Kontrola závitu – zkontrolujte, zda není závit poškozený nebo opotřebovaný
- Nová aplikace těsnicího materiálu – navlékněte teflonovou pásku na závit ve směru otáčení, ideálně 3-5 vrstev, nebo použijte těsnicí pastu podle potřeby
- Montáž spoje – pevně utáhněte, ale nepřetahujte, abyste nezničili závity
Tip: Častá chyba je příliš tenká vrstva těsnicí pásky nebo opačný směr navíjení, což vede k netěsnostem. Pokud je závit výrazně poškozený, doporučuje se raději jeho výměna než opakované utěsnění.
Návod na utěsnění závitových spojů v potrubí
Správné utěsnění závitových spojů vyžaduje respektování počtu otáček závitu a rovnoměrné navinutí pásky nebo nanesení pasty, aby se zabránilo kapání a zajistila bezpečnost instalace.
Bezpečnostní aspekty a normy utěsnění závitových spojů
Správné utěsnění závitových spojů je nezbytné pro zajištění bezpečnosti instalací a prevenci úniků či havárií. Norma ČSN EN 10226-1 stanovuje tlakové a teplotní limity, které musí utěsnění splňovat, a zároveň určuje vhodné těsnicí materiály podle druhu média a typu závitu. Například v chemicky agresivních prostředích je nutné použít odolné materiály, jako je PTFE páska, těsnicí pasta nebo těsnicí nit Locker, které odolávají korozi, chemickému rozkladu a degradaci.
Důležitá pravidla pro bezpečné utěsnění závitových spojů zahrnují:
- Výběr těsnicího materiálu podle chemického složení média, provozní teploty a tlaku – například těsnicí nit Locker je vhodná pro vodní instalace do 7 bar při teplotách od -20 °C do 130 °C, pro plynové instalace do 5 bar a teplotách do 70 °C
- Dodržení doporučeného počtu otáček těsnicího materiálu podle průměru a typu závitu – u PTFE pásky pro závity do 1″ (32 mm) se doporučují 2-4 ovinutí, u těsnicí nitě Locker až 46 otáček pro větší průměry dle tabulek ČSN
- Pečlivá příprava závitu před aplikací – zdrsnění povrchu závitu zvyšuje přilnavost těsnicích materiálů a zabraňuje sklouznutí konopí nebo nitě během montáže
- Správný směr navíjení těsnicí pásky či nitě – vždy ve směru otáčení závitu (směr hodinových ručiček při pohledu na závit), aby nedošlo k uvolnění těsnění při šroubování
- Pravidelná kontrola a údržba závitových spojů v provozu, zejména u instalací s vyššími tlaky nebo agresivními médii
Tip: Častou chybou je nedostatečné navinutí těsnicí pásky nebo konopí, což vede k netěsnostem a kapání. U větších průměrů závitů nad 1″ doporučuji použít těsnicí nit Locker místo pásky, protože lépe odolává tlaku a zajišťuje trvanlivější těsnost.
Pro koho se to hodí: správné utěsnění podle norem je nezbytné u vodovodních, plynových a tlakových instalací v domácnostech i průmyslu, kde hrozí riziko úniku média a následné havárie. Pro instalace s nízkým tlakem a neagresivními médii lze použít jednodušší materiály, jako je PTFE páska. Naopak pro instalace s vysokými tlaky, chemickými látkami nebo plyny je nutné zvolit certifikované těsnicí materiály a dodržet normy.
Návrh i realizace utěsnění závitových spojů musí vždy respektovat platné normy ČSN EN a technické listy výrobců těsnicích materiálů, aby byla zaručena bezpečnost a dlouhodobá funkčnost instalace. Konzultace s odborníkem je doporučená zejména u složitých nebo kritických instalací.
Časté dotazy k utěsnění závitových spojů
Otázka: Jak správně utěsnit závitové spoje?
Těsnicí pásku navíjejte ve směru hodinových ručiček s 2-3 vrstvami o tloušťce 0,1 mm; u těsnicí nitě Locker použijte 6-9 otáček na 1/2″ kovový závit.
Otázka: Jak utěsnit kapající spoj?
Demontujte spoj, důkladně očistěte závity od nečistot a mastnoty a znovu aplikujte těsnicí materiál ve správném směru a s doporučeným počtem vrstev.
Otázka: Kolik teflonové pásky na závit je ideální?
Pro pásku o tloušťce 0,1 mm stačí 2-3 ovinutí, pro tenčí pásky 0,075 mm je vhodné 3-4 ovinutí, vždy ve směru závitu.
Otázka: Jak utěsnit závit konopím?
Zdrsněte kovový závit, navíjejte konopí na závit ve směru hodinových ručiček, naneste těsnicí pastu a pevně šroubujte spoj.
Otázka: Jaký je správný směr navíjení těsnicí pásky?
Směr musí odpovídat otáčení závitu při šroubování, tedy ve směru hodinových ručiček, aby se páska při dotažení neodvíjela.
Otázka: Mohu použít teflonovou pásku na všechny typy závitů?
Teflonová páska se doporučuje pro závity do průměru 1″ (32 mm); u větších průměrů je lepší použít těsnicí nit Locker.
Otázka: Jak často je třeba kontrolovat utěsněné závitové spoje?
Vizuální kontrola by měla probíhat alespoň jednou za 6 měsíců kvůli včasnému odhalení netěsností.
Otázka: Jaké jsou výhody těsnicí nitě Locker?
Locker odolává teplotám do 130 °C a tlakům až 15 bar, umožňuje přesné napnutí díky brzdě a nepotřebuje další těsnicí pastu.
Otázka: Jak připravit závit před utěsněním?
Závit zdrsněte kleštěmi nebo pilovým listem a odstraňte mastnotu a nečistoty pro lepší přilnavost těsnicího materiálu.
Otázka: Je možné použít těsnicí pastu bez konopí?
Těsnicí pasta se standardně používá spolu s konopím pro zvýšení těsnosti; samotná pasta není běžná.
Otázka: Jak poznat, že je závit správně utěsněný?
Spoj nesmí kapat ani prosakovat, musí být pevný a těsnicí materiál by měl vyplňovat mezery mezi závity.
Otázka: Jaké chyby jsou nejčastější při utěsňování závitů teflonovou páskou?
Nejčastějšími chybami jsou opačný směr navíjení, nedostatečný počet vrstev a příliš volné navinutí pásky.
