Rozdíl mezi paralelním a sériovým připojením v elektrotechnice

Paralelní a sériové připojení baterií zásadně ovlivňuje výsledné napětí i kapacitu obvodu. Zatímco sériové zapojení zvyšuje napětí, paralelní zapojení zvyšuje kapacitu baterií a prodlužuje dobu provozu. Porozumění těmto rozdílům je klíčové pro správný výběr zapojení v elektrotechnice.

Základní principy sériového připojení v elektrotechnice

Sériové připojení v elektrotechnice znamená, že jsou komponenty spojeny za sebou tak, že proud prochází jedním společným vodičem přes všechny prvky v obvodu. Výsledné napětí v sériovém zapojení je součtem napětí jednotlivých baterií, zatímco kapacita baterie zůstává stejná jako kapacita jedné použité baterie. Například dvě 12V baterie s kapacitou 100 Ah zapojené sériově vytvoří obvod s napětím 24 V a kapacitou stále 100 Ah.

Sériové připojení zvyšuje celkové napětí elektrického obvodu, protože napětí jednotlivých baterií se sčítá. Proud v takovém obvodu je však konstantní a protéká všemi bateriemi stejným tokem. Toto zapojení je často využíváno tam, kde je potřeba vyšší napětí, například v elektrických vozidlech nebo solárních systémech. Naproti tomu paralelní zapojení baterií udržuje napětí na úrovni jedné baterie, ale zvyšuje kapacitu a maximální proud.

V čem se liší paralelní a sériové připojení elektrických obvodů

• Sériové připojení zvyšuje celkové napětí obvodu součtem napětí jednotlivých baterií, zatímco paralelní zapojení drží napětí konstantní.
• Kapacita baterií se při sériovém připojení nemění, v paralelním se sčítá, což znamená delší provozní dobu.
• Sériové zapojení vytváří jeden proudový tok obvodem, paralelní umožňuje větší proudové zatížení díky rozdělení proudu mezi větve.
• Při sériovém zapojení je třeba pečlivě sledovat vyváženost baterií pomocí Battery Management System, aby se zajistila bezpečnost baterií a prodloužila jejich životnost.

Výhody sériového připojení:

• Zvýšení napětí bez změny kapacity
• Jednoduchá konstrukce elektrického obvodu
• Vhodné pro aplikace vyžadující vyšší napětí

Nevýhody sériového připojení:

• Pokud jedna baterie selže, celý obvod se přeruší
• Nutnost vyrovnávání napětí mezi bateriemi pro bezpečnost a dlouhou životnost
• Omezená kapacita – nehodí se, pokud je potřeba zvýšit výdrž baterie

Tip: Při sériovém zapojení baterií je klíčové správné dimenzování vodičů a použití vhodného Battery Management System, aby nedošlo k přetížení a poškození jednotlivých článků.

Základní principy paralelního připojení v elektrotechnice

Paralelní připojení v elektrotechnice znamená, že všechny kladné póly baterií jsou spojeny dohromady a stejně tak všechny záporné póly. Tento způsob zapojení zachovává napětí stejné jako u jedné baterie, zatímco kapacity jednotlivých baterií se sčítají. Například při paralelním zapojení dvou 12V baterií s kapacitou 100 Ah každá vznikne systém s napětím 12 V a celkovou kapacitou 200 Ah. To umožňuje delší dobu dodávání proudu při stejném napětí.

Paralelní zapojení baterií poskytuje několik praktických výhod v elektrickém obvodu:

• Kapacita baterií se sčítá, což prodlužuje dobu provozu zařízení bez nutnosti zvýšení napětí
• Napětí baterií zůstává konstantní, což je vhodné pro spotřebiče vyžadující stabilní napětí
• Redundance – při selhání jedné baterie systém často zůstane funkční, protože proud může protékat přes ostatní baterie
• Nutnost vhodného dimenzování vodičů a použití Battery Management System pro bezpečnost baterií, aby nedocházelo k přetížení nebo nerovnoměrnému vybíjení

V čem se liší paralelní a sériové připojení elektrických obvodů

Na rozdíl od paralelního připojení, kde napětí zůstává stejné a kapacity se sčítají, sériové zapojení zvyšuje výsledné napětí součtem napětí jednotlivých baterií, zatímco kapacita zůstává stejná jako u jedné baterie. Paralelní a sériové připojení rozdíl spočívá tedy v tom, že paralelní spojení zvyšuje kapacitu a zachovává napětí, zatímco sériové zvyšuje napětí při zachování kapacity.

Použití paralelního připojení je vhodné tam, kde je potřeba zachovat stabilní napětí a prodloužit dobu provozu. Naopak sériové zapojení se používá, když je třeba dosáhnout vyššího napětí, například pro napájení zařízení s vyššími požadavky.

Podrobnější informace o těchto principech najdete v odborných zdrojích, například na Wikipedia – Elektrotechnika.

Výhody a nevýhody sériového a paralelního zapojení

Sériové připojení baterií zvyšuje výsledné napětí součtem napětí všech článků, zatímco kapacita (Ah) zůstává stejná jako u jedné baterie. Například dvě 12V 100Ah baterie zapojené do série vytvoří 24 V při kapacitě 100 Ah. Nižší proud v obvodu umožňuje použití vodičů s menším průřezem, což snižuje náklady na materiál a minimalizuje energetické ztráty. Nevýhodou je, že porucha jednoho článku způsobí přerušení celého obvodu, což výrazně snižuje spolehlivost systému v kritických aplikacích.

Paralelní připojení baterií udržuje napětí na úrovni jednoho článku, ale kapacity se sčítají. Dvě 12V 100Ah baterie zapojené paralelně tak dosahují 12 V a 200 Ah kapacity. Toto zapojení umožňuje vyšší proudové zatížení a prodlužuje dobu provozu zařízení. Paralelní konfigurace navíc zajišťuje redundanci – selhání jednoho článku neznamená výpadek celého systému. Nevýhodou je však nutnost použití Battery Management Systemu (BMS) pro vyrovnání napětí a stavu nabití jednotlivých článků, aby se zabránilo nerovnoměrnému zatížení, které může vést ke zkrácení životnosti baterií a snížení bezpečnosti.

Jaké jsou výhody a nevýhody paralelního a sériového připojení

Volba mezi paralelním a sériovým zapojením závisí na požadavcích konkrétní aplikace a provozních parametrech. Sériové zapojení je vhodné tam, kde je potřeba zvýšit napětí při nižším proudu, například v osvětlení, elektronických přístrojích nebo komerčních ESS. Paralelní zapojení se hodí pro aplikace vyžadující delší dobu provozu a vyšší kapacitu, například v elektrických vozidlech, solárních systémech mimo síť a námořních aplikacích.

Odborná rada: Častou chybou je nedostatečné dimenzování vodičů při paralelním zapojení, což může způsobit přehřívání a zvýšené ztráty energie. Bez adekvátního Battery Management Systemu hrozí přebíjení nebo hluboké vybití baterií, což negativně ovlivňuje bezpečnost a životnost baterií. Proto doporučuji vždy používat baterie stejného typu, stáří a kapacity a pravidelně kontrolovat stav připojení.

Praktické příklady a dimenzování vodičů pro sériové a paralelní zapojení

Praktické příklady a dimenzování vodičů pro sériové a paralelní zapojení ukazují, jak se liší napětí, kapacita a proud v obvodu. Správné dimenzování vodičů je nezbytné pro bezpečnost baterií a efektivní provoz systému s Battery Management System.

Příklady sériového zapojení

Sériové připojení baterií znamená spojení kladného pólu jedné baterie s záporným pólem druhé. Například dvě 12V baterie s kapacitou 100 Ah zapojené sériově vytvoří napětí 24 V při zachování kapacity 100 Ah. Zvýšení napětí umožňuje napájet zařízení s vyšším požadavkem na napětí. V sériovém zapojení prochází obvodem stejný proud, proto dimenzování vodičů může být menší, protože proud není zdvojnásoben. Tento způsob se často využívá například u elektromotorů nebo solárních systémů vyžadujících vyšší napětí.

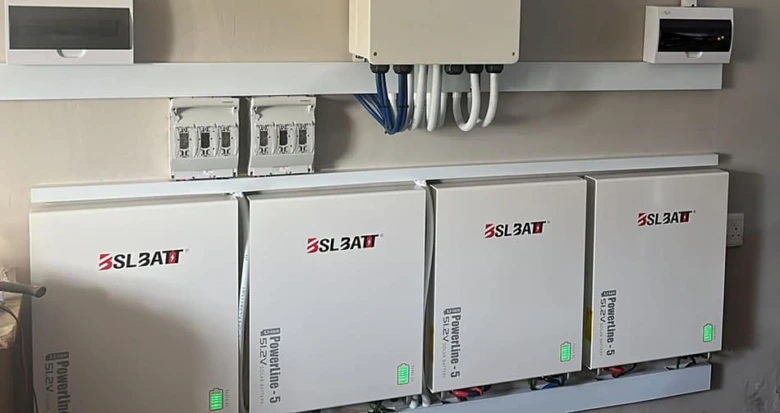

Příklady paralelního zapojení

Paralelní zapojení baterií spojuje kladné póly mezi sebou a záporné póly mezi sebou. Dvě 12V baterie 100 Ah v paralelním zapojení dávají stále 12 V, avšak kapacita se sčítá na 200 Ah. Toto zvýšení kapacity umožňuje delší provoz zařízení při stejném napětí. V paralelním zapojení se zvyšuje proud protékající obvodem, což vyžaduje pečlivé dimenzování vodičů. Paralelní zapojení baterií je vhodné pro systémy, kde je potřeba zvýšit kapacitu a dobu provozu, například v záložních zdrojích energie.

Dimenzování vodičů

Dimenzování vodičů závisí především na hodnotě proudu v obvodu. Sériové zapojení baterií snižuje proud, protože obvodem prochází proud odpovídající kapacitě jedné baterie, zatímco paralelní zapojení proud zvyšuje, protože se proudy jednotlivých větví sčítají. Nesprávné dimenzování vodičů může vést k přehřátí a snížení bezpečnosti baterií i celého systému. Níže je uvedena doporučená tabulka průřezů vodičů pro běžné hodnoty napětí a proudu u obou typů zapojení.

Tip: Při paralelním zapojení je vhodné použít vodiče s vyšším průřezem, aby se zabránilo přehřívání a ztrátám. Pro sériové zapojení postačí vodiče s menším průřezem, ale je nutné zohlednit i délku vedení a typ izolace.

Praktické tipy pro paralelní a sériové zapojení akumulátorů zahrnují také správné vyvážení kapacit a instalaci Battery Management System pro zvýšení bezpečnosti baterií a prodloužení jejich životnosti.

Pokročilé konfigurace a vlivy na výkon zapojení

Pokročilé konfigurace sériového a paralelního zapojení umožňují přesně nastavit napětí a kapacitu bateriových systémů podle specifických požadavků. V této sekci se zaměříme na kombinace zapojení baterií, vliv vnitřního odporu a teploty na výkon a bezpečnost celého systému.

Kombinace zapojení pro optimální výkon

Pro dosažení napětí 24 V a kapacity 200 Ah se často využívá kombinace sériového a paralelního připojení. Čtyři 12V 100Ah baterie lze zapojit do dvou sériových párů, které se následně propojí paralelně. Sériové zapojení dvou baterií zdvojnásobí napětí na 24 V při zachování kapacity 100 Ah. Paralelním propojením těchto dvou párů se kapacita zvýší na 200 Ah, zatímco napětí zůstane 24 V. Tato konfigurace nabízí výhodu přizpůsobení výkonu a kapacity podle potřeby a zároveň zajišťuje lepší stabilitu napájení. Battery Management System (BMS) je v takovém zapojení klíčový pro monitorování stavu a bezpečnost baterií.

Vliv vnitřního odporu baterií

Vnitřní odpor baterií ovlivňuje celkový výkon zapojení, zejména v sériovém zapojení, kde se jednotlivé odpory sčítají. Vyšší vnitřní odpor vede k větším ztrátám napětí a vyššímu zahřívání, což snižuje efektivitu a životnost baterií. Paralelní zapojení částečně kompenzuje tyto ztráty tím, že snižuje celkový odpor obvodu. Proto je vhodné vybírat baterie s co nejnižším vnitřním odporem a pravidelně kontrolovat jejich stav. Praktické tipy pro paralelní a sériové zapojení akumulátorů zahrnují rovnoměrné dimenzování vodičů a vyváženost kapacit jednotlivých článků.

Vliv teploty na provozní parametry

Teplota výrazně ovlivňuje výkon a životnost baterií. Optimální provozní teplota se pohybuje mezi 0 a 45 °C. Vyšší teploty zvyšují vnitřní odpor a urychlují degradaci elektrolytu, což vede ke snížení výkonu a kapacity baterií. Naopak nízké teploty snižují dostupnou kapacitu a mohou způsobit dočasné snížení napětí. Proto je důležité zajistit adekvátní chlazení nebo izolaci bateriového systému, aby byla zajištěna bezpečnost baterií a stabilní výkon. Battery Management System sleduje teplotu a může aktivovat ochranné mechanismy při nebezpečných hodnotách.

Bezpečnostní zásady při zapojování baterií

Při práci se sériovým a paralelním zapojením baterií je bezpečnost zásadní pro zachování funkčnosti i ochranu zdraví. Správné postupy a volba vhodných komponent minimalizují riziko zkratu, přehřátí nebo trvalého poškození baterií. Následující podsekce objasní konkrétní zásady, jak bezpečně manipulovat s bateriemi a vyvarovat se nejčastějších chyb při jejich zapojování.

Vyrovnávání nabití v paralelních systémech

Paralelní zapojení baterií vyžaduje přesné vyrovnávání nabití, protože všechny články musí pracovat srovnatelným napětím a proudem. Battery Management System (BMS) monitoruje napětí a proud v jednotlivých článcích, zabraňuje přebíjení i hlubokému vybití a zajišťuje rovnoměrné rozložení kapacity. Tento systém výrazně prodlužuje životnost baterií a snižuje riziko přehřátí nebo vnitřního zkratu. Častou chybou je absence BMS u paralelních sestav, což vede k nerovnoměrnému zatížení a rychlému opotřebení některých článků.

Nesourodé baterie a jejich vliv

Použití nesourodých baterií – tedy článků s rozdílným stáří, kapacitou nebo chemickým složením – v jednom obvodu výrazně zvyšuje riziko poruch. V sériovém zapojení způsobují nesourodé články nerovnoměrné napětí, které může přetížit a poškodit ostatní baterie, případně vést k úplnému selhání řetězce. V paralelním zapojení zase dochází k proudovým zkratům mezi články s různou kapacitou a vnitřním odporem, což snižuje celkový výkon a může způsobit přehřátí. Proto je nutné vždy používat baterie stejného typu, kapacity a stáří.

Doporučená bezpečnostní opatření:

• Používejte izolační rukavice s minimální dielektrickou pevností 1000 V a ochranné brýle s bočním krytím při manipulaci s bateriemi
• Zapojujte pouze baterie stejného typu (např. olověné AGM, Li-ion) a kapacity s odchylkou maximálně 5 %
• Vždy zajistěte správné vyrovnávání nabití pomocí BMS s funkcemi ochrany proti přebíjení, podbití a vyrovnávání buněk
• Kontrolujte čistotu a pevnost kontaktů, pravidelně měřte napětí jednotlivých článků před zapojením
• Dbejte na správné dimenzování vodičů podle maximálního proudu (např. 10 mm² pro proudy nad 50 A) a dodržujte doporučené postupy zapojení včetně pojistek a jističů

Závěrem, bezpečnost baterií závisí na použití homogenních článků a implementaci BMS pro vyrovnávání nabití. Paralelní i sériové zapojení vyžaduje dodržení těchto zásad, aby se předešlo zkratům, snížení výkonu nebo poškození systému. Nejčastější chyby vznikají při ignorování správného výběru baterií a absence ochranných prvků, což může vést k nevratným škodám a bezpečnostním rizikům.

Časté dotazy

Jaký je základní rozdíl mezi paralelním a sériovým připojením?

Sériové připojení zvyšuje napětí, paralelní zvyšuje kapacitu. Například dvě 12V 100Ah baterie v sérii mají 24 V a 100 Ah, paralelně 12 V a 200 Ah.

Kdy je vhodné použít sériové zapojení baterií?

Sériové zapojení se používá, když je potřeba vyšší napětí, například v solárních systémech s 24V nebo 48V napětím.

Jaké jsou hlavní nevýhody paralelního zapojení?

Paralelní zapojení může vyžadovat BMS pro vyrovnání nabití a nesourodé baterie mohou způsobit zkrat nebo snížení výkonu.

Co znamená vyrovnávání nabití v paralelních bateriových systémech?

Vyrovnávání nabití znamená použití BMS k udržení stejného napětí a stavu nabití všech baterií, čímž se prodlužuje životnost a zvyšuje bezpečnost.

Jaký vliv má vnitřní odpor baterií na výkon obvodu?

Vyšší vnitřní odpor baterie snižuje výkon a účinnost zapojení, zejména v sériových systémech, kde se odpor sčítá.

Jak se liší proud v sériovém a paralelním zapojení?

V sériovém zapojení je proud stejný v celém obvodu, v paralelním zapojení se proud dělí mezi větve a celkový proud je vyšší.

Jak správně dimenzovat vodiče pro sériové a paralelní zapojení?

Vodiče pro sériové zapojení mohou být tenčí kvůli nižšímu proudu (např. 4 mm²), zatímco pro paralelní zapojení je potřeba silnější vodič (např. 6 mm²) kvůli vyššímu proudu.

Co se stane, pokud zapojím baterie různého stáří nebo kapacity?

Nesourodé baterie mohou způsobit nerovnoměrné vybíjení, snížení výkonu, zkrácení životnosti a bezpečnostní rizika.

Jaké jsou bezpečnostní zásady při práci s bateriemi?

Používejte izolační rukavice, ochranné brýle, pracujte s bateriemi stejného typu a kapacity, kontrolujte spoje a používejte BMS.

Jak kombinovat sériové a paralelní zapojení pro dosažení požadovaného výkonu?

Například čtyři baterie 12V 100Ah lze zapojit jako dvě paralelní sady po dvou bateriích v sérii, což dává 24 V a 200 Ah.

Jak se mění celkový elektrický odpor při sériovém a paralelním zapojení rezistorů?

Při sériovém zapojení se celkový odpor rovná součtu jednotlivých odporů, tedy R_total = R1 + R2 + …; při paralelním zapojení platí 1/R_total = 1/R1 + 1/R2 + …

Jaký vliv má paralelní zapojení na kapacitu baterií?

Paralelním zapojením baterií se sčítají jejich kapacity, takže celková kapacita je součtem kapacit všech baterií v paralelní větvi.

Proč sériové zapojení zvyšuje napětí, ale nemění kapacitu baterií?

V sériovém zapojení se napětí jednotlivých baterií sčítá, ale kapacita zůstává stejná jako kapacita jedné baterie, protože proud prochází všemi bateriemi stejně.

Jaké jsou možné důsledky nesprávného kombinování baterií různých typů v sériovém zapojení?

Nesprávné kombinování může vést k nerovnoměrnému vybíjení, přehřátí nebo poškození baterií, protože rozdílné chemické vlastnosti ovlivňují jejich chování v obvodu.

Jak se diagnostikuje porucha v paralelním zapojení baterií?

Porucha se často projeví poklesem celkového napětí nebo zvýšením vnitřního odporu, což lze zjistit měřením napětí a proudu u jednotlivých větví pomocí multimetru.
