Praktický návod: Měření izolačního odporu kabelu krok za krokem
Správné měření izolačního stavu kabelu představuje klíčový úkon pro zajištění bezpečného provozu elektrické instalace a včasnou detekci degradace izolace. Pomocí megmetu ověříte, zda izolační odpor kabelu odpovídá platným normám a zda nehrozí riziko vzniku svodových proudů či nebezpečného zkratu. Následující postup vás provede technikou měření tak, abyste získali přesné a interpretovatelné výsledky pro jakýkoliv typ vedení.
💡 Klíčové informace
- Izolační odpor kabelu se měří testovacím napětím 250-1000 V DC, standardně 500 V.
- Měření by mělo trvat minimálně 60 sekund pro stabilizaci hodnoty.
- Minimální požadovaná hodnota izolačního odporu je 1 MΩ u nových instalací.
- Polarizační index se počítá jako poměr hodnot měřených po 10 minutách a 1 minutě.
- Pro bezpečnost je nutné zařízení odpojit od napájení a zajistit správné zapojení měřicích svorek.
Jak bezpečně připravit kabel a přístroj pro měření izolačního odporu
Správná příprava kabelu a měřicího přístroje tvoří základ pro bezpečné a přesné měření izolačního stavu kabelu v souladu s platnými bezpečnostními normami, jako je ČSN 33 2000-6-61. Před samotným měřením izolačního odporu musíte vždy zajistit fyzické odpojení od napájení a ověřit beznapěťový stav, čímž eliminujete riziko úrazu elektrickým proudem a poškození měřicí techniky.
Jak bezpečně odpojit kabel od napájení před měřením?
Pro zajištění bezpečnosti při práci s elektrickou instalací musíte nejprve fyzicky odpojit kabel od všech zdrojů napájení. Samotné vypnutí jističů není dostatečné, proto vždy ověřte nepřítomnost napětí pomocí kalibrované zkoušečky nebo multimetru na všech koncích měřeného úseku. Častá chyba: ponechání připojených citlivých elektronických zařízení, která mohou být vysokým zkušebním napětím megohmmetru v rozsahu 250 V až 1000 V nenávratně poškozena. Před testováním izolace kabelu proto odpojte všechny připojené spotřebiče, řídicí jednotky a elektroniku. Tento postup se hodí pro techniky provádějící revize a údržbu silových rozvodů, zatímco pro laiky bez elektrotechnické kvalifikace je práce s vysokým napětím při měření izolačního odporu spotřebiče či kabeláže nevhodná a nebezpečná.
Jak zajistit správné uzemnění měřicího přístroje?
Správné uzemnění měřicího přístroje, tedy megohmmetru, je nezbytné pro dosažení přesných hodnot a ochranu obsluhy před nebezpečným dotykovým napětím. Přístroj musí být propojen s hlavním ochranným vodičem nebo uzemňovací soustavou dle platných bezpečnostních norem, aby se eliminovaly vlivy parazitních kapacit. Pokud není uzemnění provedeno správně, dochází ke zkreslení výsledků, což je kritické zejména u měření izolačního odporu motoru, kde parazitní kapacity ovlivňují ustálení hodnoty v čase. Vždy zkontrolujte integritu měřicích přívodů a čistotu kontaktů, protože znečištění může zvýšit přechodový odpor a znehodnotit testování izolace kabelu. Pamatujte, že minimální izolační odpor je přímo závislý na jmenovitém napětí systému a musí odpovídat technickým normám, přičemž u nových instalací by měl dosahovat minimálně 1 MΩ.
| Parametr | Doporučená hodnota / stav |
|---|---|
| Testovací napětí | 250 V až 1000 V DC |
| Doba měření | minimálně 60 sekund |
| Referenční teplota | 25 °C |
| Minimální odpor (nová instalace) | 1 MΩ |
| Minimální odpor (starší zařízení) | 0,5 MΩ |
Odborná rada: Při měření izolačního stavu kabelu dbejte na to, aby teplota okolí při měření byla v rozmezí 10 °C až 30 °C, neboť zvýšená vlhkost a extrémní teploty výrazně snižují naměřený izolační odpor a mohou vést k chybným závěrům o stavu izolace.
Jak správně zapojit měřicí svorky podle typu kabelu
Správné zapojení měřicích svorek přímo ovlivňuje přesnost výsledků, neboť typ kabelu určuje, jakým způsobem bude měřicí napětí procházet izolací. Pro přesné měření izolačního stavu kabelu musí být svorky megohmmetru pevně připojeny k vodičům tak, aby nedocházelo k přechodovým odporům, které by zkreslily výslednou hodnotu izolačního odporu elektrické instalace.
Jak zapojit měřicí svorky u CYKY kabelu?
Při měření izolačního odporu u běžných kabelů typu CYKY připojte červenou měřicí svorku na živý vodič (fázi) a černou svorku na ochranný vodič (PE). Pokud potřebujete zjistit izolační stav kabelu mezi všemi žilami současně, spojte všechny fázové vodiče dohromady a připojte k nim jeden pól přístroje, zatímco druhý pól propojte s ochranným vodičem nebo kovovým pláštěm. Častá chyba: nedostatečné očištění konců vodičů od oxidace nebo zbytků izolace, což zvyšuje přechodový odpor a vede k chybným výsledkům. Pokud provádíte měření odporu ochranného vodiče kabelu, vždy ověřte, že je tento vodič na druhém konci fyzicky odpojen od uzemňovací soustavy, aby nedošlo k ovlivnění měření. Pamatujte, že minimální izolační odpor elektrické instalace musí u nových instalací dosahovat hodnoty alespoň 1 MΩ při testovacím napětí 500 V DC.
Jak zapojit měřicí svorky u silnoproudých kabelů?
U silnoproudých kabelů je postup při měření izolačního odporu náročnější kvůli vysoké kapacitě vedení, která vyžaduje delší čas pro ustálení měřicího napětí. Červenou svorku (Line) připojte na fázový vodič a černou svorku (Earth) na stínění nebo pancíř kabelu. V případě stíněných kabelů zajistěte, aby stínění bylo během měření čisté a zbavené nečistot, které by mohly způsobit svodový proud a snížit naměřenou hodnotu. Pro koho se tento postup hodí: pro kvalifikované techniky provádějící revize v průmyslových objektech s náročnými podmínkami. Pro koho se NEhodí: pro laiky bez elektrotechnické kvalifikace, neboť při kontaktu s nesprávně vybitým kabelem hrozí nebezpečí úrazu elektrickým proudem z důvodu zbytkového náboje v kapacitě kabelu.
| Typ kabelu | Zapojení svorky (červená/L) | Zapojení svorky (černá/E) |
|---|---|---|
| CYKY (fáze proti PE) | Fázový vodič | Ochranný vodič (PE) |
| Silnoproudý (stíněný) | Jádro vodiče | Stínění nebo pancíř |

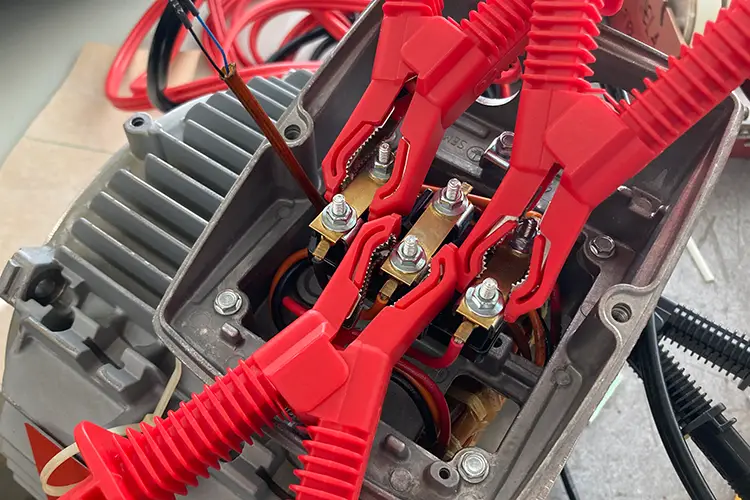

| Motorový kabel | Fázové svorky motoru | Kostra motoru (PE) |

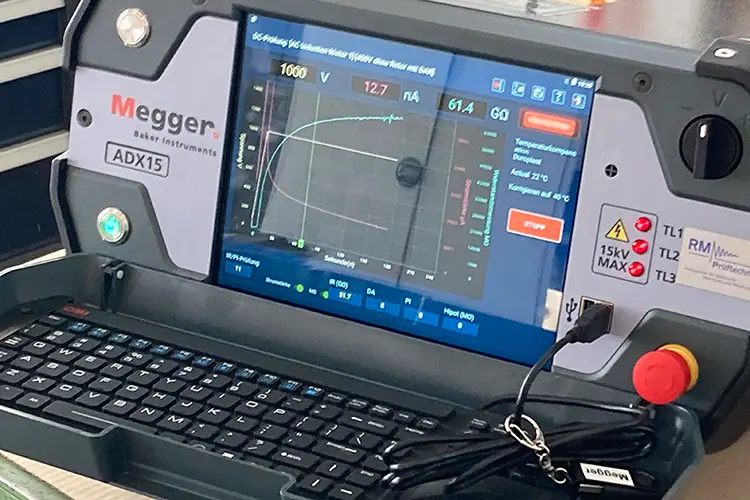

Odborná rada: Při používání přístroje megger vždy počkejte na ustálení hodnoty po dobu minimálně 60 sekund, což u dlouhých tras kabelů trvá i několik sekund navíc kvůli nabíjení kapacity izolace.
Jak provést měření izolačního odporu krok za krokem
Správný postup měření izolačního odporu kabelu vyžaduje systematický přístup, aby naměřené hodnoty odpovídaly skutečnému stavu izolace. Následující návod na měření izolačního odporu kabelu vám pomůže získat přesná data pro posouzení bezpečnosti instalace.
- Odpojení zařízení – odpojte měřený kabel od všech zdrojů napájení a připojených spotřebičů, aby nedošlo k poškození měřicího přístroje.
- Očištění konců kabelu – očistěte izolaci na koncích kabelu od nečistot a vlhkosti, které by mohly způsobit svodové proudy a zkreslit výsledky.

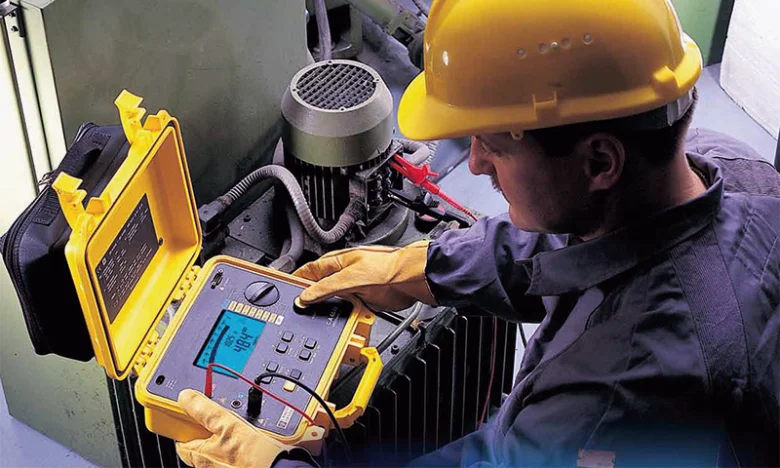

- Připojení megohmmetru – propojte měřicí svorky přístroje s jednotlivými žilami kabelu a ochranným vodičem podle schématu pro daný typ instalace.
- Nastavení parametrů – zvolte na přístroji příslušné testovací napětí a ujistěte se, že je přístroj správně kalibrován pro měření izolačního stavu kabelu.
- Zahájení měření – spusťte test a sledujte nárůst hodnoty odporu na displeji, přičemž zaznamenávejte naměřený údaj po uplynutí definovaného času.
„Kvalitní diagnostika izolace vyžaduje dodržení technických norem a správnou interpretaci výsledků, protože i drobná odchylka může indikovat počínající degradaci materiálu,“ uvádí revizní technik v oboru elektroinstalací.
Jak nastavit testovací napětí pro měření izolačního odporu?
Při měření izolačního odporu elektrické instalace je standardní testovací napětí 500 V DC, které spolehlivě odhalí defekty u většiny běžných rozvodů. Správné nastavení napětí na měřicím přístroji je klíčové pro získání relevantních výsledků a zabránění průrazu izolace u kabelů s nízkou jmenovitou hodnotou. Pro speciální aplikace, jako je měření izolačního odporu motoru nebo měření izolačního odporu spotřebiče, se mohou používat napětí 250 V nebo 1000 V dle technické dokumentace výrobce. Častá chyba spočívá v použití příliš vysokého napětí, které může trvale poškodit citlivou elektroniku připojenou k obvodu. Pozor, tento postup se hodí pro revize stávajících vedení, ale není vhodný pro testování izolace pod napětím.
Proč měřit izolační odpor po dobu 60 sekund?
Doba měření 60 sekund představuje průmyslový standard pro dosažení stabilní hodnoty izolačního odporu kabelu. Během této minuty dochází k odeznění kapacitních a absorpčních proudů, což umožňuje přesné vyhodnocení stavu dielektrika. Pokud byste měření ukončili předčasně, naměřený izolační stav kabelu by byl zkreslený nabíjecím procesem kapacity kabelu. Dlouhodobější sledování navíc umožňuje vypočítat polarizační index, který poskytuje hlubší vhled do stárnutí izolace. Minimální izolační odpor se tak stává vypovídajícím parametrem pouze tehdy, je-li dodržen tento časový interval. Na co si dát pozor: při měření dlouhých kabelových tras se doba ustálení může prodloužit, proto vždy vyčkejte na úplnou stabilizaci číslic na displeji megohmmetru.
Jak interpretovat naměřené hodnoty izolačního odporu
Jak interpretovat výsledky měření izolačního odporu kabelu
Při rozhodování, jak velký by měl být izolační odpor kabelu, se vždy řiďte platnými normami (například ČSN EN 60204-1). Normy určují minimální izolační odpor, který zajišťuje bezpečný provoz zařízení. Pro běžné instalace se za bezpečnou mez považuje hodnota 1 MΩ, zatímco u starších rozvodů norma připouští minimum 0,5 MΩ. Pokud provádíte měření izolačního stavu kabelu v průmyslovém prostředí, platí přísnější průmyslový standard vyžadující minimálně 1000 ohmů na jeden volt provozního napětí.
| Typ instalace | Minimální hodnota izolačního odporu |
|---|---|
| Nová elektroinstalace | 1,0 MΩ |
| Starší elektrická instalace | 0,5 MΩ |
| Průmyslové stroje a motory | 1000 Ω / V |
Odborná rada: Polarizační index, tedy poměr odporu po 10 minutách k odporu po 1 minutě, vám přesněji ukazuje skutečný stav izolace a její degradaci v čase. Častá chyba: při měření izolačního odporu spotřebiče nebo motoru zapomenete odpojit citlivou elektroniku, která může být vysokým testovacím napětím trvale poškozena. Tento postup se hodí pro revizní techniky a údržbáře, nikoliv pro laiky bez potřebné certifikace k práci na elektrických zařízeních.
Jak ovlivňuje prostředí a stáří kabelu výsledky měření
Přesné měření izolačního stavu kabelu závisí na řadě vnějších vlivů, které mohou hodnoty zásadně zkreslit. Vlhkost vzduchu výrazně snižuje izolační odpor, protože voda pronikající do mikrotrhlin izolace vytváří vodivé cesty. Teplota také je zásadní, přičemž standardní měření izolačního odporu kabelu vyžaduje stabilní prostředí v rozmezí 10 až 30 °C. Při vyšších teplotách se izolační odpor snižuje, zatímco při chladu může vykazovat zdánlivě lepší hodnoty. Stáří kabelu je dalším faktorem, kdy dochází k přirozené degradaci polymerů a postupnému snižování izolačních vlastností.
Faktory ovlivňující stabilitu měření
- Vlhkost: Zvyšuje povrchovou vodivost a snižuje minimální izolační odpor.
- Teplota: Každý nárůst teploty o 10 °C může snížit naměřený odpor až na polovinu.
- Stáří kabelu: Oxidace a stárnutí izolace vedou k její křehkosti a vzniku trhlin.
- Znečištění: Prach a nečistoty na koncích kabelů vytvářejí svodové proudy.
Odborná rada: Při rozhodování, jak často měřit izolační odpor kabelových vedení, doporučuji provádět revize minimálně jednou za 2 až 5 let v závislosti na provozním zatížení. Častou chybou při měření izolačního odporu spotřebiče nebo kabelu je ignorování kondenzace vlhkosti po rychlém přenesení zařízení z chladu do tepla. Pokud nevíte, jak interpretovat výsledky měření izolačního odporu kabelu, vždy porovnejte naměřené hodnoty s údaji výrobce pro daný typ izolace. Měření izolačního odporu motoru nebo instalace se nehodí pro čerstvě instalované vedení v extrémně vlhkém prostředí bez předchozího vysušení.
Jak na čištění a vysoušení izolace před měřením
Čištění izolace a její následné vysoušení jsou klíčové procesy pro získání přesných dat. Nečistoty, vlhkost nebo mastnota na povrchu kabelu vytvářejí svodové cesty, které snižují naměřený izolační odpor a zkreslují izolační stav kabelu. Pokud chcete provést měření izolačního odporu kabelu přesně, musíte povrch zbavit všech vodivých nečistot. Čištění izolace výrazně zlepšuje výsledný izolační odpor, zatímco vysoušení izolace zvyšuje izolační odpor u kabelů vystavených vlhkému prostředí.
- Odstranění nečistot – použijte čistý hadřík namočený v technickém lihu nebo isopropylalkoholu k setření prachu a mastnoty z povrchu izolace.
- Vysoušení povrchu – nechte izolaci po očištění přirozeně odvětrat nebo použijte proud teplého vzduchu z průmyslového fénu.
- Kontrola vlhkosti – při vysoké vzdušné vlhkosti v místnosti zajistěte vysoušení izolace pomocí topných těles nebo odvlhčovače vzduchu po dobu minimálně 2 hodin.
Odborná rada: Častá chyba je použití agresivních rozpouštědel, jako je aceton, která mohou narušit strukturu plastové izolace. Tato příprava je nezbytná pro profesionální měření izolačního stavu kabelu, ale není nutná u kabelů s neporušenou, čistou izolací uložených v suchém interiéru.
Jak měřit izolační odpor u různých typů kabelů (např. CYKY, silnoproudé)
Jak měřit izolační odpor u různých typů kabelů
Měření izolačního stavu kabelu vyžaduje odlišný přístup podle konstrukce a určení vodičů. U běžného CYKY kabelu v domovní instalaci provádíme měření mezi všemi pracovními vodiči navzájem a proti ochrannému vodiči. Silnoproudý kabel s větším průřezem měříme standardní metodou při zkušebním napětí 500 V nebo 1000 V, přičemž minimální izolační odpor musí odpovídat normě ČSN 33 2000-6. U datových kabelů je postup odlišný, neboť měříme izolační stav kabelu pouze mezi jednotlivými žílami, abychom nepoškodili citlivé stínění.
Praktické postupy měření
- CYKY kabel: Testujte izolační odpor elektrické instalace ve vypnutém stavu po odpojení všech spotřebičů.
- Silnoproudý kabel: Při měření izolačního odporu kabelu vždy vybijte kapacitní náboj po ukončení testu.
- Datový kabel: Měření izolačního odporu provádějte pouze mezi vodiči při sníženém zkušebním napětí.
Odborná rada: Jak používat megger pro měření izolačního odporu kabelu bezpečně? Vždy se ujistěte, že obvod není pod napětím, jinak hrozí zničení měřicího přístroje. Častá chyba: měření izolačního odporu spotřebiče přímo v zásuvce bez odpojení připojených zařízení. Tato metoda se hodí pro revizní techniky a údržbáře, zatímco pro běžné domácí opravy multimetrem nelze získat vypovídající hodnoty izolačního stavu, protože běžný multimetr nedokáže vyvinout dostatečně vysoké zkušební napětí.
Časté dotazy k měření izolačního odporu kabelu
Otázka: Jak změřit izolační odpor kabelu?
Odpojte kabel od napájení, zapojte megohmmetr, aplikujte testovací napětí 500 V DC a měřte po dobu 60 sekund.
Otázka: Jak velký má být izolační odpor kabelu?
Minimální izolační odpor u nových instalací je 1 MΩ, u starších zařízení alespoň 0,5 MΩ.
Otázka: Jak měříme odpor ochranného vodiče?
Měření se provádí mezi ochranným vodičem a zemí pomocí ohmmetru, hodnota by měla být velmi nízká, zpravidla pod 1 Ω.
Otázka: Jak změřit izolační odpor multimetrem?
Multimetr lze použít pro měření nízkých odporů, ale pro izolační odpor je vhodnější megohmmetr s testovacím napětím od 250 V.
Otázka: Jak často měřit izolační odpor kabelových vedení?
Doporučuje se měřit minimálně jednou za 12 měsíců, nebo podle provozních podmínek zařízení.
Otázka: Co ovlivňuje hodnotu izolačního odporu?
Vlhkost, teplota 10-30 °C, stáří kabelu, znečištění a mechanické poškození izolace.
Otázka: Jak interpretovat výsledky měření izolačního odporu?
Hodnoty nad 1 MΩ jsou vyhovující, polarizační index nižší než 2 signalizuje poškození izolace.
Otázka: Jak připravit kabel před měřením izolačního odporu?
Odpojit od napájení, odstranit vlhkost, vyčistit izolaci a zabezpečit správné zapojení měřicích svorek.
Otázka: Jaké testovací napětí se používá pro měření izolačního odporu?
Standardně se používá 500 V DC, v rozsahu 250-1000 V podle typu kabelu a normy.
Otázka: Lze měřit izolační odpor u datových kabelů?
Ano, měření se provádí mezi jednotlivými vodiči pro ověření integrity izolace.
Otázka: Jak dlouho trvá měření izolačního odporu?
Minimálně 60 sekund, u pokročilých testů až 600 sekund pro výpočet polarizačního indexu.
Otázka: Co je polarizační index?
Poměr hodnot izolačního odporu naměřených po 10 minutách a po 1 minutě měření.
Otázka: Jaké chyby se často vyskytují při měření izolačního odporu?
Nesprávné zapojení měřicích svorek, nedostatečná doba měření a vlhkost izolace.
Otázka: Jaké jsou doporučené metody vysoušení izolace?
Použití vysoušecích zařízení a sušení při teplotě 20-30 °C pro odstranění vlhkosti.
Otázka: Jak ovlivňuje délka kabelu měření izolačního odporu?
Delší kabely mohou mít nižší odpor kvůli větší kapacitě a indukčnosti, je třeba to zohlednit při interpretaci výsledků.
Odborná rada: Častá chyba při měření izolačního stavu kabelu je ponechání připojených citlivých elektronických zařízení, která mohou být vysokým testovacím napětím trvale poškozena. Tato metoda se hodí pro revizní techniky a údržbáře, nikoliv pro laiky bez vybavení.
