Správné schéma a rozvod vytápění v rodinném domě zásadně ovlivňují efektivitu i komfort vytápění. Volba vhodných materiálů topení a přesné dimenzování kotle zajistí úsporu energie i dlouhou životnost systému. Podrobný přehled pomůže vyhnout se častým chybám při návrhu a instalaci rozvodu topení.
📝 Hlavní myšlenky
- Schéma rozvodu vytápění v rodinném domě zahrnuje zdroj tepla, potrubní materiály, dimenzování a regulaci.

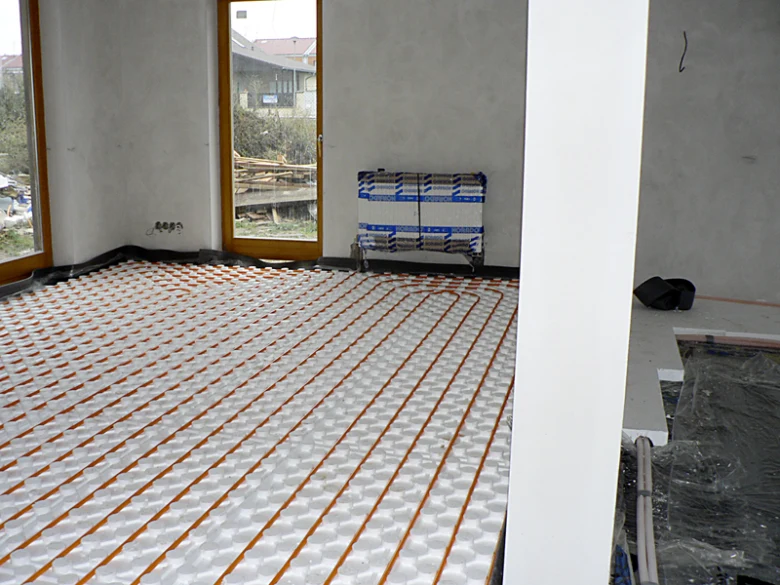

- Pro podlahové topení se používají trubky o průměru 16-18 mm, u radiátorů až 28 mm u zdroje.
- Tepelnou ztrátu domu se počítá podle ČSN EN 12831, výkon kotle by měl mít rezervu až 2,5×.
- Instalace technických místností zabírá 3-5 m², náklady na ně jsou cca 10 000 Kč/m².
- Při tlakové zkoušce nesmí tlak klesnout o více než 20 kPa během 12 hodin.
Základní prvky schématu vytápění v rodinném domě
Schéma vytápění v rodinném domě zahrnuje klíčové komponenty, které zajišťují efektivní rozvod topení a komfortní teplotu v interiéru. Základem je zdroj tepla, například kotel nebo tepelné čerpadlo, který vyžaduje samostatnou technickou místnost o velikosti 3-5 m². Tento zdroj tepla napájí rozvod topných trubek, kde se používá potrubí o průměru 16-28 mm, jež distribuuje teplo ke koncovým prvkům, jako jsou radiátory nebo podlahové topení. Regulace topení pak řídí rozvod tepla podle potřeby, čímž optimalizuje spotřebu energie a zvyšuje komfort.
Mezi základní prvky schématu vytápění v rodinném domě patří:
- Zdroj tepla (kotel, tepelné čerpadlo)
- Potrubní rozvody s průměrem 16-28 mm
- Radiátory a/nebo podlahové topení
- Regulace topení (termostaty, automatika)
- Technická místnost pro instalaci kotle a příslušenství
| Komponenta | Funkce | Doporučený rozměr/parametr |
|---|---|---|
| Zdroj tepla | Výroba tepla | Technická místnost 3-5 m² |
| Potrubí | Distribuce tepla | Průměr 16-28 mm |
| Regulace topení | Řízení teploty a spotřeby | Elektronické termostaty |
Jaké jsou možnosti rozvodu vytápění v rodinném domě
Volba mezi radiátory a podlahovým topením ovlivňuje typ potrubí a způsob regulace. Správné dimenzování kotle a materiály topení musí odpovídat velikosti domu a požadovanému komfortu. Na co si dát pozor: častou chybou je nesprávné dimenzování potrubí, které vede k nerovnoměrnému rozvodu tepla. Pro návrh schématu topení v rodinném domě doporučuji zohlednit jak tepelnou ztrátu objektem, tak i plánovanou regulaci topení pro efektivní provoz.
Materiály a technologie rozvodů vytápění
Výběr vhodných materiálů pro rozvod topení v rodinném domě zásadně ovlivňuje efektivitu i životnost celého systému. Nejčastěji se používají PPR trubky, PEX trubky a měděné trubky, každé s vlastními specifiky spojování a izolačními požadavky. PPR trubky se spojují polyfúzním svařováním, které vytváří pevné a těsné spoje odolné vůči vysokým teplotám. PEX trubky jsou flexibilní a snadno se instalují, spojují se pomocí lisovacích spojek, což zrychluje montáž rozvodu topných trubek v rodinném domě. Měděné trubky se spojují pájením cínovou pájkou, což vyžaduje přesnost a zkušenost, ale nabízí vysokou odolnost a dlouhou životnost.
Izolace potrubí má zásadní vliv na tepelné ztráty a měla by mít tloušťku 30 až 50 mm podle typu podlahy – lehké podlahy vyžadují spíše 30 mm, těžké 50 mm. Správná izolace pomáhá regulaci topení a snižuje náklady na vytápění.
Jaké materiály použít pro rozvod topení v rodinném domě
| Materiál | Spojování | Výhody | Nevýhody |
|---|---|---|---|

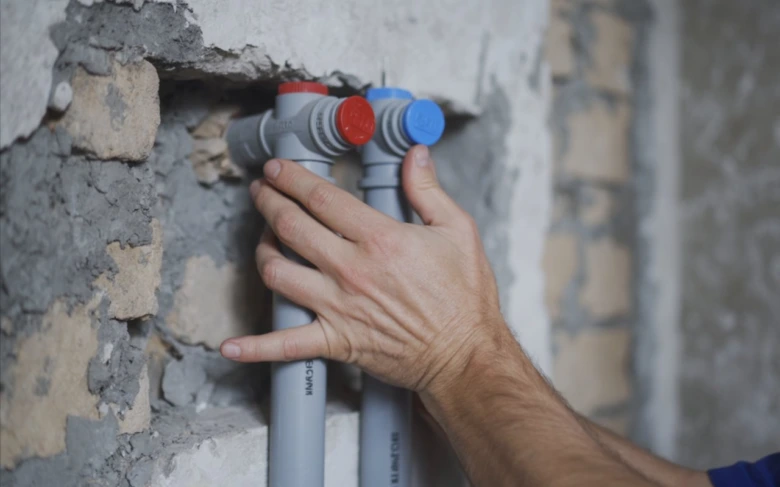

| PPR trubky | Polyfúzní svařování | Odolné, levné, snadná montáž | Nižší odolnost vůči UV |
| PEX trubky | Lisovací spojky | Flexibilní, rychlá instalace | Vyšší cena než PPR |
| Měděné trubky | Pájení cínovou pájkou | Vysoká odolnost, dlouhá životnost | Složitější instalace, dražší materiál |
- Při instalaci rozvodu je nutné dbát na správné dimenzování kotle a přizpůsobení schématu vytápění tak, aby odpovídalo celkové spotřebě a tepelným ztrátám domu.
- Izolace potrubí výrazně ovlivňuje regulaci topení a minimalizaci tepelných ztrát, proto se vyplatí investovat do kvalitních izolačních materiálů.
- Častá chyba: nedostatečná izolace trubek vede k větším tepelným ztrátám a vyšším nákladům na vytápění.
Tip: Pro koho se PPR trubky hodí? Pro běžné rodinné domy s nižšími nároky na rychlost montáže a nižší cenu. Pro koho ne? Pro situace, kde je nutná vysoká flexibilita a rychlá instalace, doporučuji PEX trubky.
Dimenzování a regulace rozvodu vytápění
Dimenzování rozvodu vytápění a správné nastavení regulace jsou klíčové pro úsporný provoz rodinného domu. Tento postup zahrnuje pečlivý výpočet tepelné ztráty, volbu vhodného výkonu kotle a efektivní řízení teploty pomocí termostatických ventilů a ekvitermní regulace.
Výpočet tepelné ztráty podle ČSN EN 12831
Tepelná ztráta domu se stanovuje podle normy ČSN EN 12831, která zohledňuje parametry jako celková plocha vytápěných prostor, jejich objem a návrhová venkovní teplota pro danou lokalitu. Tento výpočet umožňuje přesně určit, kolik tepla je potřeba pro udržení požadované vnitřní teploty. V praxi se využívá také hodnota součinitele prostupu tepla konstrukcemi domu, která ovlivňuje celkovou tepelnou ztrátu.
Dimenzování výkonu kotle
Výkon kotle by měl být dimenzován s ohledem na vypočtenou tepelnou ztrátu, přičemž pro tepelnou ztrátu kolem 8 kW se doporučuje kotel s výkonem v rozmezí 8-20 kW. Tato rezerva pokryje provozní výkyvy a ztráty při nízkých venkovních teplotách. Při výběru vhodného výkonu je nutné zohlednit i materiály topení a charakter rozvodu topení, které ovlivňují efektivitu systému.
Typy regulace topení
Regulace topení zahrnuje zejména termostatické ventily, které umožňují individuální nastavení teploty v jednotlivých místnostech. Další úroveň představuje ekvitermní regulace, která automaticky upravuje výkon kotle podle venkovní teploty, což vede k úsporám energie a komfortnější regulaci. Doplněním je oběhové čerpadlo, jehož výkon by měl být také dimenzován podle velikosti a typu rozvodu topení.
- Výpočet tepelné ztráty – využijte normu ČSN EN 12831 a zohledněte velikost a konstrukci domu
- Výběr kotle – zvolte výkon 8-20 kW s rezervou podle tepelných ztrát
- Instalace termostatických ventilů – umožní efektivní ovládání teploty v místnostech
- Nastavení ekvitermní regulace – optimalizujte výkon kotle podle venkovní teploty
- Dimenzování oběhového čerpadla – přizpůsobte výkon charakteru rozvodu topení
Tip: Častou chybou je předimenzování kotle bez přesného výpočtu tepelné ztráty, což vede k vyšší spotřebě paliva a zbytečným provozním nákladům. Pro rodinné domy s dobře izolovanou konstrukcí se vyplatí volit systém s přesnou regulací a menším výkonem kotle, kdežto v domech se staršími materiály topení je vhodnější zvolit větší rezervu.
Instalace rozvodu vytápění a tlaková zkouška
Instalace rozvodu vytápění v rodinném domě vyžaduje precizní plánování i pečlivé provedení jednotlivých fází včetně tlakové zkoušky. Správné vedení potrubí s kvalitní izolací zajistí úsporu tepla a bezpečný provoz topného systému.

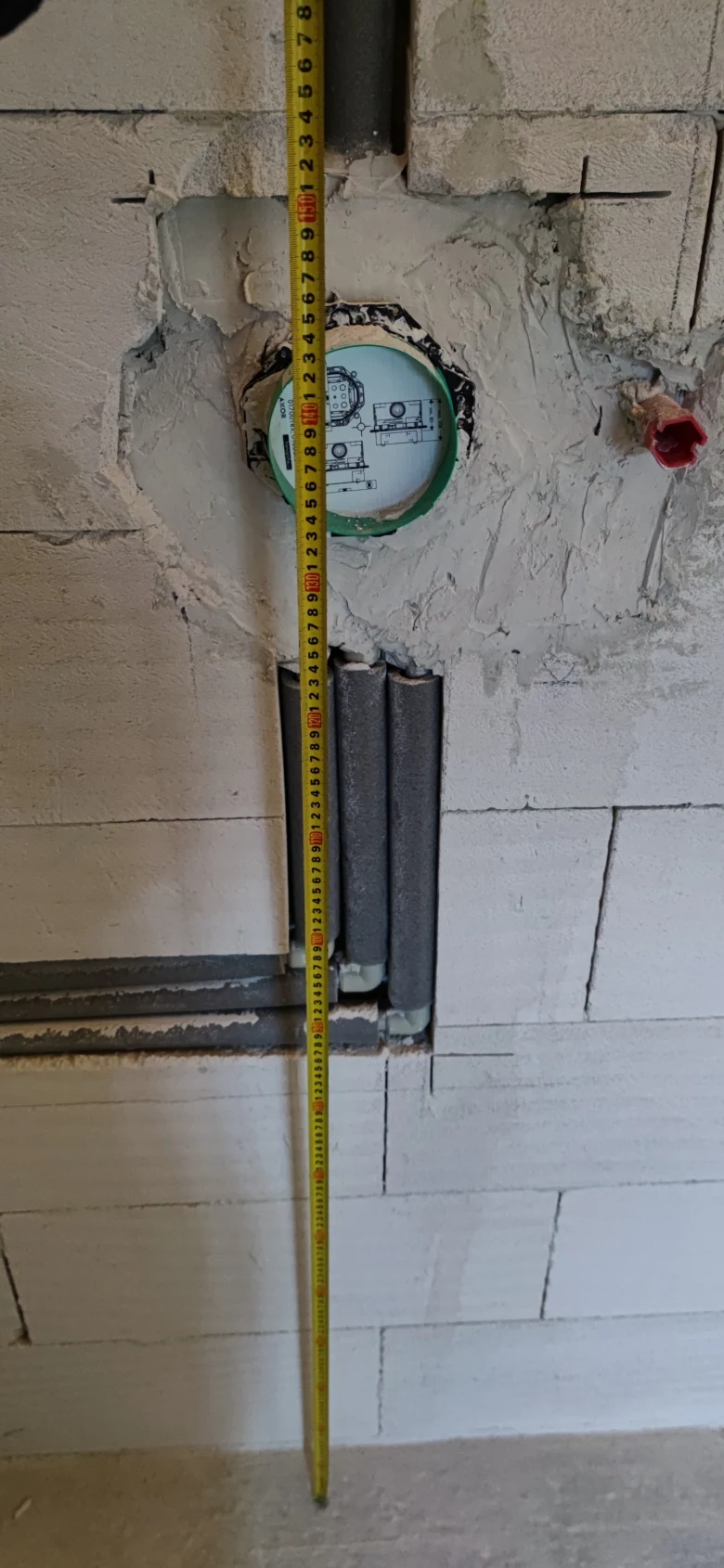

Vedení potrubí a izolace
Potrubí pro rozvod topení se doporučuje vést co nejkratší cestou, aby se minimalizovaly tepelné ztráty a náklady na materiál. Při instalaci je nutné použít kvalitní izolaci potrubí, která zabraňuje únikům tepla do okolí. U lehkých podlah se osvědčuje izolace o tloušťce 30 mm, zatímco u těžkých konstrukcí je vhodná izolace silnější, kolem 50 mm. Tato opatření významně ovlivňují energetickou efektivitu systému a snižují náklady na vytápění.
Postup tlakové zkoušky
Tlaková zkouška je nezbytným krokem po instalaci rozvodu topení a slouží k odhalení netěsností. Systém se natlakuje na 1,5násobek jeho provozního tlaku, což je obvykle kolem 300 kPa. Během zkoušky nesmí tlak klesnout o více než 20 kPa za dobu 12 hodin. Tento limit signalizuje těsnost potrubí a správnou montáž. Pokud tlak klesne více, je třeba instalaci zkontrolovat a opravit netěsnosti.
- Příprava systému – uzavřete všechny ventily a naplňte systém vodou.
- Natlakování – použijte ruční nebo elektrickou pumpu k dosažení požadovaného tlaku.
- Měření poklesu tlaku – zaznamenejte tlak na začátku a po 12 hodinách.
| Činnost | Doporučený tlak | Maximální pokles tlaku | Doba měření |
|---|---|---|---|
| Tlaková zkouška | 1,5× provozní tlak | 20 kPa | 12 hodin |
| Izolace potrubí | 30-50 mm | – | – |
| Vedení potrubí | co nejkratší cesta | – | – |
Tip: Při instalaci rozvodu topení v rodinném domě se vyplatí dbát na pečlivé dimenzování kotle a správné schéma vytápění, aby regulace topení byla efektivní a náklady na vytápění co nejnižší.
Náklady a plánování rozvodu vytápění v rodinném domě
Pro správné plánování rozvodu vytápění v rodinném domě je nezbytné zohlednit několik klíčových položek, které ovlivňují celkové náklady na vytápění. Technická místnost, kde se umisťuje zdroj tepla a regulace topení, obvykle zabírá plochu 3-5 m² a její cena na metr čtvereční se pohybuje kolem 10 000 Kč. Instalace samotného rozvodu topení, včetně materiálů topení a montáže rozvodných trubek, stojí zpravidla několik tisíc korun za každou místnost.
Celkové náklady na vytápění rodinného domu se tak mohou vyšplhat do desítek tisíc korun, přičemž cena závisí na typu zdroje tepla, dimenzování kotle a složitosti instalace rozvodu. Pravidelný servis topení je také klíčový pro dlouhodobou funkčnost a efektivitu systému.
Jaké jsou možnosti rozvodu vytápění v rodinném domě
| Část rozvodu | Přibližná cena (Kč) | Poznámka |
|---|---|---|
| Technická místnost | 30 000-50 000 | Závisí na velikosti a vybavení |
| Instalace rozvodu | 8 000-15 000/místnost | Cena včetně materiálů a práce |
| Zdroj tepla | 50 000-150 000 | Kotel, tepelná čerpadla nebo kotel |
| Servis topení | 2 000-5 000/rok | Pravidelná kontrola a údržba |
Tip: Při plánování schématu vytápění je vhodné vyhnout se příliš složitým rozvodům, které zvyšují náklady a komplikují servis. Pro koho se to hodí: majitelé novostaveb s dostatkem prostoru a rozpočtem na kvalitní zdroj tepla. Pro koho NE: u starších domů s omezeným prostorem a nižším rozpočtem může být lepší jednodušší systém s údržbou méně náročnou na servis.
Doporučení a moderní zdroje tepla v rodinném domě
Moderní ekologické zdroje tepla představují efektivní způsob, jak snížit náklady na vytápění a zároveň minimalizovat dopad na životní prostředí. Správné schéma vytápění v rodinném domě by mělo zahrnovat vhodnou kombinaci technologií a materiálů topení, která zajistí komfort a úsporu energie.
Tepelná čerpadla
Tepelné čerpadlo výrazně snižuje provozní náklady díky využití obnovitelné energie ze vzduchu, vody nebo země. Pro správnou instalaci je potřeba technická místnost o velikosti 3-5 m², kde se umisťuje zařízení a regulace topení. Dimenzování kotle a materiály topení musí odpovídat výkonu čerpadla, aby byl rozvod topení efektivní a spolehlivý.
Infrapanely
Infrapanely nevyžadují technickou místnost, což usnadňuje jejich instalaci rozvodu v domě a šetří místo. Mají minimální servisní náklady a termostat obvykle vydrží přibližně 10 let, což přispívá k dlouhodobé spolehlivosti. Tento způsob vytápění je vhodný zejména tam, kde je potřeba rychlé a přesné regulace topení.
Kombinace zdrojů tepla
Kombinace zdrojů, například kotle na dřevo a elektřiny, zvyšuje komfort vytápění a umožňuje flexibilní přizpůsobení podle aktuálních potřeb a ceny energií. Takové schéma vytápění umožňuje optimalizovat náklady a zároveň zajistit stabilní teplo. Pro plánování a instalaci rozvodu topení je nutné zohlednit správné dimenzování a regulaci topení, aby systémy spolu efektivně spolupracovaly.
Údržba a řešení běžných problémů rozvodu topení
Údržba a řešení běžných problémů rozvodu topení vyžaduje pravidelný servis a kontrolu všech částí systému. Pravidelné provádění tlakových zkoušek a revizí výrazně snižuje riziko netěsností a hlučnosti, které negativně ovlivňují účinnost a bezpečnost vytápění.
Pravidelný servis a revize
Servis topení zahrnuje kontrolu kotle, rozvodů a použitých materiálů, aby se předešlo poruchám a optimalizovala spotřeba energie. Povinné roční revize plynových zařízení zahrnují kontrolu těsnosti, funkčnosti spalinové cesty a bezpečnostních prvků, což pomáhá odhalit úniky plynu a závady, které by mohly ohrozit provoz. Pravidelná údržba také zajišťuje správné dimenzování kotle a efektivní regulaci topení podle schématu rozvodu v rodinném domě, čímž se prodlužuje životnost systému.
Řešení netěsností a hlučnosti
Netěsnosti v rozvodu vytápění způsobují ztráty tepla a zvyšují náklady na provoz. Nejčastější příčinou hlučnosti je vzduch v potrubí nebo nesprávná instalace rozvodů, například nevhodné spoje či nedostatečná izolace. Doporučuje se pravidelné odvzdušňování radiátorů a podlahového topení, které snižuje hlučnost a zlepšuje cirkulaci vody. Tlakové zkoušky se provádějí na 1,5násobek provozního tlaku (obvykle 3 bar), přičemž tlak nesmí během 12 hodin klesnout o více než 20 kPa, jinak je nutné hledat netěsnosti.
- Provádějte tlakové zkoušky po dokončení instalace a následně minimálně jednou za 2 roky během provozu
- Volte materiály rozvodů podle kompatibility a doporučení výrobce (např. PEX s hliníkovou vrstvou pro podlahové topení)
- Pravidelně odvzdušňujte systém, zejména po opravách nebo doplňování vody
Na co si dát pozor: častou chybou je nedostatečná kontrola spojů trubek, která vede k únikům vody a může způsobit vážné poškození konstrukce domu. Nesprávná izolace potrubí ve zdech pak často způsobuje kondenzaci a následné vlhnutí stěn.
Pro koho se to hodí: pravidelná údržba a tlakové zkoušky jsou nezbytné u všech typů vytápění s rozvody vody, zejména u plynových kotlů a tepelných čerpadel. U elektrických systémů, jako jsou infrapanely, je servis minimální a tlakové zkoušky nejsou potřeba.
Tyto postupy zajistí spolehlivý provoz a efektivní vytápění s minimem poruch a provozních nákladů.
Časté dotazy k rozvodu vytápění v rodinném domě (FAQ)
Otázka: Jaký je nejefektivnější způsob vytápění rodinného domu?
Nejefektivnější jsou tepelná čerpadla s výkonem 8-20 kW, přizpůsobená tepelným ztrátám domu. Kombinace s ekvitermní regulací a termostatickými ventily výrazně snižuje náklady na vytápění.
Otázka: Jak provést rozvod topení svépomocí?
Plánujte rozvod podle schématu vytápění, použijte kvalitní materiály jako PEX nebo PPR trubky a zajistěte izolaci potrubí 30-50 mm. Po instalaci proveďte tlakové zkoušky s maximálním poklesem tlaku 20 kPa za 12 hodin.
Otázka: Jaké materiály jsou vhodné pro rozvod vytápění v rodinném domě?
Vhodné jsou PPR a PEX trubky s polyfúzním svařováním nebo měděné trubky s pájením. Izolační materiál by měl mít tloušťku 30 mm u lehkých podlah a 50 mm u těžkých podlah.
Otázka: Jak správně dimenzovat výkon kotle pro rodinný dům?
Výkon kotle by měl být o 20-30 % vyšší než tepelná ztráta domu. Pro ztrátu 8 kW je tedy vhodný kotel s výkonem 8-20 kW, aby byl zajištěn dostatečný výkon i v chladných dnech.
Otázka: Jak probíhá tlaková zkouška rozvodu topení?
Systém se natlakuje na 1,5násobek provozního tlaku, tlak nesmí během 12 hodin klesnout o více než 20 kPa. To ověřuje těsnost a správnou instalaci rozvodu topení.
Otázka: Jaká je doporučená tloušťka izolace potrubí?
U lehkých plovoucích podlah doporučuji izolaci 30 mm, u těžších podlah je vhodná 50 mm, což výrazně snižuje tepelné ztráty rozvodů topení.
Otázka: Jaké jsou náklady na technickou místnost pro topení?
Technická místnost o rozloze 3-5 m² stojí zhruba 10 000 Kč za m², což znamená celkové náklady kolem 30-50 tisíc korun včetně instalace a vybavení.
Otázka: Jaké jsou výhody infrapanelů pro vytápění?
Infrapanely nevyžadují technickou místnost, instalace je rychlá a náklady na servis jsou nízké. Termostatická regulace má životnost kolem 10 let.
Otázka: Jak kombinovat různé zdroje tepla v rodinném domě?
Kombinace kotle na dřevo s elektřinou umožňuje flexibilní provoz a komfortní regulaci teploty díky inteligentnímu řízení topení.
Otázka: Jak často je třeba provádět servis kotle a revize?
Servis a revize spalinových cest a plynových zařízení jsou zákonem stanoveny minimálně jednou ročně a zajišťují bezpečný provoz.
Otázka: Jak řešit hlučnost v topném systému?
Hlučnost často vzniká vzduchem v potrubí nebo nesprávným vedením trubek. Nutné je odvzdušnění systému a správná instalace rozvodu topení.
Otázka: Jak zabránit netěsnostem v rozvodu topení?
Použijte kvalitní materiály a spoje, pravidelně kontrolujte tlak a provádějte tlakové zkoušky. Častá chyba je špatné dotažení a nekvalitní spoje.
Otázka: Jak integrovat větrání a rekuperaci s vytápěním?
Doporučuje se koordinovat instalaci s odborníky. Rekuperace snižuje tepelné ztráty a zlepšuje kvalitu vzduchu, což přispívá k úsporám energie.
Otázka: Jaké jsou legislativní požadavky na instalaci topení?
Instalace musí odpovídat platným ČSN normám a vyžaduje pravidelné revize plynových zařízení a spalinových cest podle zákona.
Otázka: Jak navrhnout schéma vytápění s ohledem na úsporu energie v rodinném domě?
Dimenzujte kotel s rezervou, používejte termostatické ventily a ekvitermní regulaci, zajistěte kvalitní izolaci rozvodů a případnou kombinaci zdrojů tepla pro maximální úsporu.
Otázka: Jaké chyby se vyvarovat při rozvodu vytápění v rodinném domě?
Častou chybou je poddimenzování kotle a nedostatečná izolace potrubí, což vede k vyšším nákladům. Dalším rizikem je špatná instalace s netěsnostmi a nesprávným vedením trubek.
Otázka: Jaké jsou možnosti rozvodu vytápění v rodinném domě?
Možnosti zahrnují podlahové vytápění, radiátory nebo kombinace obojího. Výběr závisí na typu zdroje tepla, prostoru a požadovaném komfortu.
Otázka: Jaké tipy pro návrh rozvodu vytápění v rodinném domě pomáhají šetřit energii?
Doporučuji správné dimenzování, použití moderních regulačních prvků a kvalitní izolaci. Vhodná je také integrace inteligentních systémů řízení teploty.
Otázka: Jak navrhnout schéma vytápění s ohledem na úsporu energie v rodinném domě?
Zvolte kotel s výkonovou rezervou, použijte ekvitermní regulaci a termostatické ventily na radiátorech, zajistěte správné rozložení trubek podle schématu vytápění a kvalitní izolaci potrubí.
