Jak ovládat osvětlení z více míst schémata a zařízení

Ovládání osvětlení z více míst zvyšuje komfort a bezpečnost vaší elektroinstalace. Správné zapojení schodišťových a křížových vypínačů umožňuje snadné ovládání světel například na chodbě nebo v místnosti s více východy. Podívejte se na praktická schémata a zařízení, která tento proces usnadní krok za krokem.

Jak ovládat osvětlení ze dvou míst pomocí schodišťových vypínačů

Jak zapojit světla ovládaná ze dvou míst využívá schodišťové vypínače řazení č. 6, které umožňují ovládání osvětlení z více míst bezpečně a efektivně. Princip spočívá v tom, že dva schodišťové vypínače přepínají fázi, která napájí světelný zdroj, přičemž elektrický proud je přenášen vodiči o průřezu 1,5 mm². Toto zapojení je součástí moderní elektroinstalace osvětlení, která zajišťuje pohodlné ovládání bez nutnosti složitých úprav.

Schéma zapojení osvětlení ovládaného ze dvou míst obsahuje následující hlavní prvky:

• dva schodišťové vypínače řazení č. 6, umístěné na požadovaných místech v místnosti nebo na schodišti,
• fázi přivedenou do prvního vypínače, která se přepíná mezi svorkami a vede do druhého vypínače,
• vodiče 1,5 mm² pro přenos elektrického proudu mezi vypínači a světelným zdrojem,
• světelný zdroj, který je napájen přepínanou fází z druhého vypínače.

Jak funguje ovládání světla ze dvou míst

Schodišťové vypínače fungují tak, že přepínají fázi mezi dvěma vodiči, což umožňuje zapnutí nebo vypnutí světla z libovolného místa. Při správném zapojení elektroinstalace osvětlení je zajištěna bezpečnost elektroinstalace i spolehlivý provoz. Častou chybou je použití vodičů s nevhodným průřezem, proto vždy doporučuji použít vodiče minimálně 1,5 mm², které jsou standardem pro osvětlení. Toto řešení se hodí pro místnosti nebo chodby s dvěma přístupy, naopak pro více než dvě místa je vhodné použít křížový vypínač nebo jiné zařízení.

Jak ovládat osvětlení z více než dvou míst pomocí křížových vypínačů

Pro ovládání osvětlení z více než dvou míst se v elektroinstalaci používají kombinace schodišťových a křížových vypínačů. Správné zapojení těchto prvků zajišťuje pohodlné ovládání osvětlení a bezpečnost elektroinstalace.

Princip zapojení křížových vypínačů

Křížový vypínač řazení č.7 přepíná fázi mezi vodiči, což umožňuje ovládání osvětlení z více míst. Tento vypínač se vždy vkládá mezi dva schodišťové vypínače řazení č.6, čímž se vytváří flexibilní ovládání světel.

Praktické zapojení více míst ovládání

Mezi dva schodišťové vypínače lze vložit jeden nebo více křížových vypínačů, což rozšiřuje počet ovládacích míst. Takové zapojení, například 6-7-7-6, umožňuje efektivní ovládání osvětlení z více vypínačů v jedné místnosti či prostoru.

Doporučení pro vodiče a kabeláž

Pro správnou funkci a bezpečnost elektroinstalace osvětlení je vhodné použít vodiče o průřezu 1,5 mm². Maximální délka vodičů mezi vypínači by neměla překročit 50 metrů, aby nedocházelo k poklesu napětí a zhoršení spolehlivosti ovládání.

• Nevhodná délka vodičů může způsobit nestabilní chování osvětlení.
• Použití dvojitých vypínačů či stmívačů je možné, ale vyžaduje specifické schéma zapojení.

Tip: Při instalaci dbajte na barevné značení vodičů, které usnadňuje orientaci a snižuje riziko chyb při zapojení.

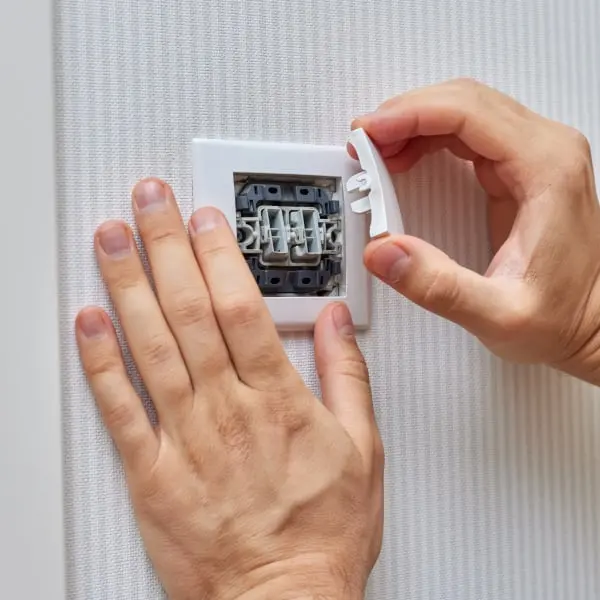

Jak zapojit dvojité vypínače pro ovládání dvou světelných zdrojů

Dvojitý schodišťový vypínač v řazení 6+6 slouží k nezávislému ovládání dvou světelných zdrojů ze dvou míst, což je praktické například v chodbách nebo větších místnostech. Tento typ vypínače kombinuje funkce běžného schodišťového vypínače pro každé světlo zvlášť, čímž zjednodušuje elektroinstalaci osvětlení a šetří místo na instalační krabici.

Pro správné zapojení dvojvypínače na dvě světla je potřeba vést k oběma světelným okruhům samostatné fáze a propojovací vodiče mezi vypínači. Takové schéma umožňuje ovládání světel nezávisle, aniž by se rušily funkce druhého okruhu. Na rozdíl od standardního zapojení jednoho schodišťového vypínače je zde nutné dbát na správné barevné značení vodičů a dodržet bezpečnost elektroinstalace.

Jak zapojit světla ovládaná ze dvou míst

Při zapojení dvojvypínače je klíčové přesné propojení kontaktů, aby ovládání obou světel fungovalo samostatně a bez kolizí. Tento způsob instalace usnadňuje i případné rozšíření na křížové vypínače nebo stmívače osvětlení.

Bezpečnost a normy při elektroinstalaci osvětlení z více míst

Při elektroinstalaci osvětlení ovládaného z více míst je nezbytné dbát na bezpečnost a dodržovat platné normy, které zajišťují spolehlivost a ochranu před úrazy elektrickým proudem. Správné postupy chrání nejen zařízení, ale i osoby v domácnosti.

Důležitost vypnutí jističe a ověření nulového stavu

Před jakýmkoli zásahem do elektroinstalace osvětlení je povinné vypnout příslušný jistič a zabránit tak nebezpečnému úrazu. Po vypnutí jističe je nutné ověřit nulový stav vodičů pomocí zkoušečky napětí, aby bylo jasné, že obvod není pod proudem. Tento krok je zásadní zejména při zapojení schodišťového vypínače nebo křížového vypínače, kde se ovládání světel z více míst provádí více vodiči.

Norma ČSN 33 2000-7-701 a její požadavky

Elektroinstalace osvětlení musí odpovídat normě ČSN 33 2000-7-701, která stanovuje podmínky pro bezpečné zapojení v obytných prostorách. Norma vyžaduje použití jističe 10 A, jenž chrání osvětlení a připojená zařízení před přetížením a zkraty. Dodržení této normy a správné zapojení dvojitého vypínače nebo stmívače osvětlení je základním předpokladem bezpečného ovládání osvětlení z více míst.

Nejčastější chyby při zapojení osvětlení ze dvou míst zahrnují nedostatečné odpojení napětí před prací nebo nesprávné barevné značení vodičů, což může vést k poruchám a riziku úrazu.

Bezpečnost při elektroinstalaci osvětlení je prioritou, proto doporučuji svěřit montáž kvalifikovanému elektrikáři, který zajistí správné zapojení a splnění všech bezpečnostních požadavků.

Moderní ovládací prvky a stmívače pro osvětlení z více míst

Moderní technologie významně usnadňují ovládání osvětlení z více míst a zároveň přinášejí komfort a úsporu energie. Při výběru stmívačů a bezdrátových systémů je nutné dbát na kompatibilitu s LED světly a správné zapojení v rámci elektroinstalace osvětlení.

Použití stmívačů v zapojení s více místy ovládání

Stmívač osvětlení reguluje jas světla a musí být vždy kompatibilní s LED světly, protože jejich elektrické parametry se liší od klasických zdrojů. Při zapojení s více vypínači je nutné nepřekročit maximální zatížení stmívače, aby nedošlo k poruše nebo snížení životnosti zařízení. Pro kombinaci se schodišťovým nebo křížovým vypínačem je vhodné použít stmívač osvětlení určený pro takové aplikace.

Bezdrátové systémy ovládání

Bezdrátové ovládání osvětlení eliminuje potřebu přepínacích vodičů, což výrazně usnadňuje montáž i rekonstrukce elektroinstalace. Takové systémy používají baterie s životností přibližně 2 roky a pracují na frekvencích 433 MHz nebo 868 MHz, které zajišťují spolehlivý přenos signálu. Použití bezdrátového ovládání je vhodné tam, kde je náročné nebo nežádoucí kabelové propojení mezi vypínači.

• stmívač pro více míst ovládání vyžaduje správnou konfiguraci elektroinstalace
• bezdrátové ovládání osvětlení snižuje riziko chyb při montáži
• bezpečnost elektroinstalace by měla být vždy zohledněna při výběru zařízení

Integrace senzorů pohybu do ovládání osvětlení z více míst

Integrace senzorů pohybu do ovládání osvětlení z více míst výrazně zvyšuje komfort a přispívá k úsporám energie díky automatickému zapínání světel. Pro bezpečnost elektroinstalace a spolehlivost systému je nezbytné použít zařízení s odpovídajícím IP krytím podle prostředí, zejména u venkovních instalací, a dodržet správné zapojení vodičů v souladu s normou ČSN 33 2000-7-701.

Zapojení samostatných senzorů pohybu

Čidlo pohybu se připojuje na fázi (L) a ovládá světelný zdroj nezávisle na schodišťových (řazení č.6) či křížových vypínačích (řazení č.7). Toto zapojení umožňuje automatické rozsvícení světla při detekci pohybu bez nutnosti manuálního spínání, což je ideální řešení pro chodby, garáže nebo technické místnosti. Pro správnou funkci je nutné zajistit připojení nulového vodiče (N) a dodržet maximální délku vodičů do 50 m, aby nedocházelo k útlumu signálu.

Tip: Častou chybou je nesprávné zapojení přepínacích vodičů mezi vypínači a senzorem, které může způsobit blikání nebo nefunkčnost světla.

Integrovaná svítidla s detektory pohybu

Svítidla s integrovaným čidlem pohybu kombinují světelný zdroj a čidlo v jednom zařízení, což zjednodušuje instalaci. Pro venkovní použití je nezbytné, aby svítidlo mělo minimálně krytí IP44, ideálně IP65, aby odolalo prachu a vlhkosti. Při zapojení s dvojitým vypínačem (řazení č.5) nebo stmívačem osvětlení je nutné dodržet schéma ovládání osvětlení z více míst, aby nedošlo k přetížení elektrického obvodu a byla zachována bezpečnost elektroinstalace.

Pro správnou funkci integrovaných čidel je třeba zajistit připojení fáze a nulového vodiče a respektovat maximální spínací proud, který u LED svítidel může být v řádu jednotek miliampérů.

Odborná rada: Integrace senzorů pohybu se hodí především do prostor, kde je potřeba automatické zapínání světla bez manuálního zásahu, například v chodbách nebo skladových prostorách. Naopak v místnostech s častým přerušovaným pohybem, jako jsou obývací pokoje, může automatika způsobovat nežádoucí sepínání a je vhodnější klasické ovládání z více míst pomocí schodišťových a křížových vypínačů.

Diagnostika a řešení problémů při ovládání osvětlení z více míst

Při ovládání osvětlení z více míst se nejčastěji vyskytují problémy způsobené nesprávným zapojením vodičů, nekvalitními spoji nebo nedodržením barevného značení. Správná diagnostika těchto závad je klíčová pro bezpečnost elektroinstalace a spolehlivý provoz osvětlení.

Nesprávné barevné značení vodičů

V České republice platí standardní barevné značení vodičů: fáze (L) je černá, hnědá nebo šedá, nulový vodič (N) světle modrý a ochranný vodič zelenožlutý. Nesprávné použití barev vodičů při zapojení schodišťových (řazení č.6) a křížových vypínačů (řazení č.7) komplikuje orientaci v elektroinstalaci a zvyšuje riziko chybné funkce, například u stmívačů osvětlení nebo dvojitých vypínačů (řazení č.5 a 6+6). Dodržování barevného značení výrazně usnadňuje kontrolu, opravy a minimalizuje riziko záměny vodičů, která může vést k nebezpečným situacím.

Špatné spojení a kvalita vodičů

Nedostatečně utažené spoje nebo použití nevhodných vodičů (například s menším průřezem než doporučených 1,5 mm²) způsobují přehřívání spojů a výpadky osvětlení. Tyto závady ohrožují bezpečnost a mohou vést k poškození elektroinstalace. Použití bezšroubových svorek je vhodné pouze pro měděné vodiče a zvyšuje spolehlivost spojení díky eliminaci korozních rizik. Častou chybou při zapojení osvětlení ovládaného ze dvou míst je nedodržení správného utažení spojů, což vede k nestabilnímu ovládání světel a poruchám v řazení vypínačů.

Tip: Pro spolehlivé ovládání osvětlení z více míst používejte vodiče s průřezem 1,5 mm², dodržujte barevné značení a zvolte kvalitní spojovací materiály, ideálně bezšroubové svorky pro měděné vodiče. Zapojení bez těchto pravidel je vhodné pouze pro dočasné provizorní instalace, nikoli pro trvalé řešení.

Pro koho je zapojení vhodné a pro koho ne

Ovládání osvětlení z více míst pomocí schodišťových a křížových vypínačů je ideální pro chodby, schodiště a větší místnosti, kde je potřeba komfortní ovládání z několika pozic. Naopak toto řešení není vhodné pro jednoduché místnosti s jedním vstupem, kde postačí běžný jednopólový vypínač (řazení č.1). Komplikovanější zapojení s více vypínači vyžaduje přesné dodržení elektroinstalačních norem ČSN 33 2000-7-701 a odbornou montáž, aby byla zajištěna bezpečnost a funkčnost.

Diagnostika běžných závad

• Zkontrolujte správnost barevného značení vodičů podle ČSN, zejména fázi (L) a nulový vodič (N).
• Ověřte pevnost a kvalitu spojů, doporučuje se použití bezšroubových svorek pro měděné vodiče.
• Změřte délku vodičů mezi vypínači, která by neměla překročit 50 m, aby nedocházelo k útlumu signálu a poklesu napětí.
• U LED osvětlení zkontrolujte kompatibilitu s vypínači, protože nízký spínací proud může ovlivnit funkci schodišťových vypínačů.
• Při použití stmívačů ověřte správné zapojení fáze a nuláku a kompatibilitu s typem svítidla.

Tip: Při jakýchkoliv pochybnostech o správnosti zapojení a bezpečnosti elektroinstalace doporučuji konzultaci s certifikovaným elektrikářem s platnou autorizací podle vyhlášky č. 50/1978 Sb. a vždy vypínat jistič před jakoukoliv manipulací.

Časté dotazy

Jak zapojit světla ze dvou míst?

Použijte dva schodišťové vypínače řazení č.6, vodiče o průřezu 1,5 mm² a zapojte je tak, aby přepínaly fázi k světelnému zdroji.

Jak propojit světla mezi sebou?

Světla propojujte pomocí vodičů fáze a nuláku, obvykle CYKY-J 3×1,5 mm², s dodržením barevného značení.

Jak zapojit LED světlo na dva dráty?

Zapojte fázi a nulák vodiči o průřezu 1,5 mm², při použití stmívače dbejte na jeho kompatibilitu s LED světly.

Jak zapojit dva vypínače na jedno světlo?

Použijte dva schodišťové vypínače řazení č.6 zapojené tak, aby přepínaly fázi k jednomu světlu.

Jaké vodiče použít pro ovládání osvětlení z více míst?

Doporučují se vodiče o průřezu 1,5 mm² s barevným značením: fáze černá/hnědá/šedá, nulák světle modrý.

Jak fungují křížové vypínače?

Křížové vypínače řazení č.7 přepínají fázi mezi více místy ovládání a umožňují ovládat světlo z tří a více míst.

Jaké jsou nejčastější chyby při zapojení osvětlení ze dvou míst?

Nesprávné barevné značení vodičů a špatné spoje vedou často k nefunkčnosti nebo bezpečnostním rizikům.

Jak integrovat senzory pohybu do osvětlení?

Senzory pohybu se zapojují na fázi a mohou ovládat světlo automaticky při detekci pohybu; venkovní senzory musí mít odpovídající IP krytí.

Jaká je maximální délka vodičů mezi vypínači?

Maximální doporučená délka vodičů mezi vypínači je 50 metrů, aby nedocházelo k útlumu signálu a ztrátám napětí.

Jak bezpečně pracovat s elektroinstalací osvětlení?

Před započetím prací vždy vypněte jistič a ověřte nulový stav vodičů zkoušečkou napětí.

Jak zapojit osvětlení ovládané z více než dvou míst pomocí křížových vypínačů?

Použijte dva schodišťové vypínače na krajích a mezi nimi vložte jeden nebo více křížových vypínačů, které umožní ovládání z více míst. Každý křížový vypínač má čtyři svorky a připojuje se mezi vodiče vedoucí mezi schodišťovými vypínači.

Jak integrovat stmívač do ovládání osvětlení z více míst?

Použijte speciální stmívač určený pro zapojení do schodišťového obvodu, který umožňuje stmívání světla z jednoho místa, zatímco ostatní vypínače ovládají zapnutí a vypnutí. Instalace vyžaduje dodržení výrobního návodu a správné zapojení vodičů podle schématu.
