Správný výpočet velikosti radiátoru a jeho umístění výrazně ovlivňují efektivitu vytápění každé místnosti. Volba správných rozměrů a výkonu radiátoru zajišťuje optimální rozložení tepla a snižuje náklady na energii. Naučíte se, jak tyto parametry přesně určit a kde radiátor instalovat pro maximální komfort.
Klíčové závěry
- Optimální výkon radiátoru se počítá 40-50 W na 1 m³ místnosti podle typu izolace.
- Délky deskových radiátorů KORADO jsou nejčastěji 600, 800, 1000, 1200 a 1400 mm.
- Radiátor by měl být umístěn 20-30 cm nad podlahou, ideálně pod oknem pro lepší cirkulaci tepla.
- Vzdálenost radiátoru od stěny se doporučuje 3-5 cm pro optimální proudění vzduchu.
- Koupelnové radiátory by měly být ve výšce 20-50 cm nad podlahou a nesmí být umístěny za dveře nebo zakryty nábytkem.
Jak spočítat potřebný výkon radiátoru podle velikosti a izolace místnosti
Výkon radiátoru se určuje podle objemu místnosti a typu izolace budovy, protože tyto faktory ovlivňují tepelné ztráty prostoru. Pro správný výpočet velikosti topného tělesa je potřeba znát přesné rozměry místnosti a zohlednit kvalitu izolace, která určuje koeficient výkonu potřebný na 1 m³. Tímto způsobem lze efektivně přizpůsobit výkon radiátoru konkrétním podmínkám a zajistit optimální vytápění.
Jak vypočítat objem místnosti
Objem místnosti se vypočítá jako součin délky, šířky a výšky prostoru v metrech. Například místnost o rozměrech 4 × 5 × 2,5 m má objem 50 m³. Tento údaj je základní veličinou pro výpočet výkonu radiátoru, protože výkon závisí přímo na objemu vytápěného prostoru.
Koeficient výkonu podle typu izolace
Koeficient výkonu se pohybuje mezi 40 a 50 W na 1 m³ v závislosti na typu izolace budovy. Novostavby s kvalitní izolací obvykle vyžadují kolem 40 W/m³, zatímco starší objekty s horší izolací až 50 W/m³. Tento koeficient reflektuje tepelné ztráty a je klíčový pro správné dimenzování radiátoru.
Praktický příklad výpočtu
Pro koupelnu o rozměrech 2 × 2 × 2,8 m (objem 11,2 m³) a koeficientu 45 W/m³ je potřeba radiátor s výkonem 504 W (11,2 × 45 = 504). Tento výpočet ukazuje, jak jednoduše lze spočítat výkon radiátoru podle tepelných ztrát místnosti.
- Změřte délku, šířku a výšku místnosti – určíte objem místnosti v m³
- Určete typ izolace budovy – vyberte odpovídající koeficient výkonu (40-50 W/m³)
- Vynásobte objem místnosti koeficientem – získáte požadovaný výkon radiátoru v wattech
Tip: Pro přesný výpočet výkonu radiátoru doporučuji využít online kalkulačku výkonu, která zohlední i další faktory, například orientaci místnosti nebo počet oken.
Jak změřit a určit ideální rozměry radiátoru
Jak správně změřit a určit ideální rozměry radiátoru závisí na typu radiátoru a dostupném prostoru v místnosti. Pro správný výběr délky, výšky a hloubky je nezbytné přesně změřit prostor pod parapetem a nad podlahou.
Standardní délky radiátorů
Délka radiátoru se pohybuje od 600 do 1400 mm s krokem 100 mm. Tento rozsah umožňuje přesné přizpůsobení výkonu radiátoru velikosti místnosti a požadovanému výpočtu velikosti radiátoru.
Výška a hloubka podle typu radiátoru
Hloubka radiátoru závisí na typu a pohybuje se od 47 mm u typů 10 až po 155 mm u typů 33. Výška radiátoru se volí podle prostoru pod parapetem a může ovlivnit celkový výkon radiátoru i jeho estetické umístění v místnosti.
Měření prostoru pro radiátor
Pro správné určení rozměrů radiátoru změřte délku a výšku prostoru pod parapetem a vzdálenost od podlahy. Tyto údaje jsou klíčové při výběru ideálních rozměrů radiátoru, zejména u koupelnových radiátorů nebo pokojových topných těles.
| Typ radiátoru | Hloubka radiátoru (mm) | Standardní délka (mm) |
|---|---|---|
| Typ 10 | 47 | 600 – 1400 |
| Typ 20 | 90 | 600 – 1400 |
| Typ 33 | 155 | 600 – 1400 |
Kde a jak správně umístit radiátor v místnosti pro maximální efektivitu
Umístění radiátoru zásadně ovlivňuje efektivitu vytápění a správné proudění tepla v místnosti. Správná volba místa i rozměrů radiátoru zajistí vyrovnanou teplotu a minimalizuje tepelné ztráty.

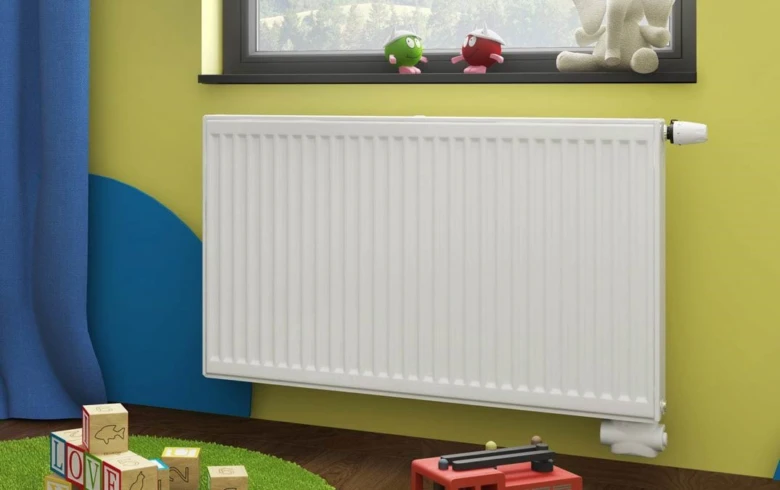

Proč instalovat radiátor pod okno
Umístění radiátoru pod okno pomáhá kompenzovat tepelné ztráty obvodové zdi a zabraňuje kondenzaci vlhkosti na skle. Teplý vzduch z radiátoru stoupá vzhůru a vytváří tepelnou clonu před studeným vzduchem z okna.
Optimální vzdálenost od podlahy a stěn
Pro správné proudění vzduchu by měla být vzdálenost radiátoru od podlahy 20-30 cm a od stěny 3-5 cm. Tato poloha umožňuje efektivní cirkulaci teplého vzduchu a zajišťuje maximální využití výkonu radiátoru bez zbytečných tepelných ztrát.
Nevhodná místa pro instalaci radiátoru
Radiátor by neměl být umístěn za dveřmi, za nábytkem ani v rozích místnosti, kde proudění vzduchu omezuje. Takové umístění snižuje výkon radiátoru a zvyšuje náklady na vytápění díky ztrátám tepla.
- Častá chyba: zakrývání radiátoru závěsy nebo nábytkem výrazně zhoršuje jeho funkci
- Pro koho se to hodí: umístění pod okno je ideální pro většinu typů radiátorů v obytných místnostech
- Pro koho NE: v koupelnách se často používají speciální koupelnové radiátory, které lze instalovat i na jiné místo kvůli prostoru a vlhkosti
Tip: Při výpočtu velikosti radiátoru a dimenzování nezapomeňte zohlednit právě jeho umístění, protože vliv na výkon radiátoru má i správné proudění vzduchu.
Jak vybrat typ připojení a druh radiátoru podle topného systému
Typy radiátorů a jejich vlastnosti
Litinové radiátory mají objem vody kolem 8-12 litrů na jeden článek, což umožňuje dlouhodobou akumulaci tepla a stabilní teplotu v místnosti, avšak jejich náběh tepla trvá 30-60 minut. Deskové radiátory, dostupné v různých typech (například KORADO TYP 10, 11, 21, 22, 33), mají hloubku od 47 do 155 mm a rychlejší reakci na změny teploty díky menšímu objemu vody, což je ideální pro nízkoteplotní systémy s teplotou topné vody kolem 45-55 °C. Designové radiátory kombinují estetiku s funkčností a často se používají jako koupelnové žebříky, které mají doporučenou výšku 120-150 cm a šířku minimálně 50-60 cm pro efektivní sušení ručníků.
Typy připojení radiátorů

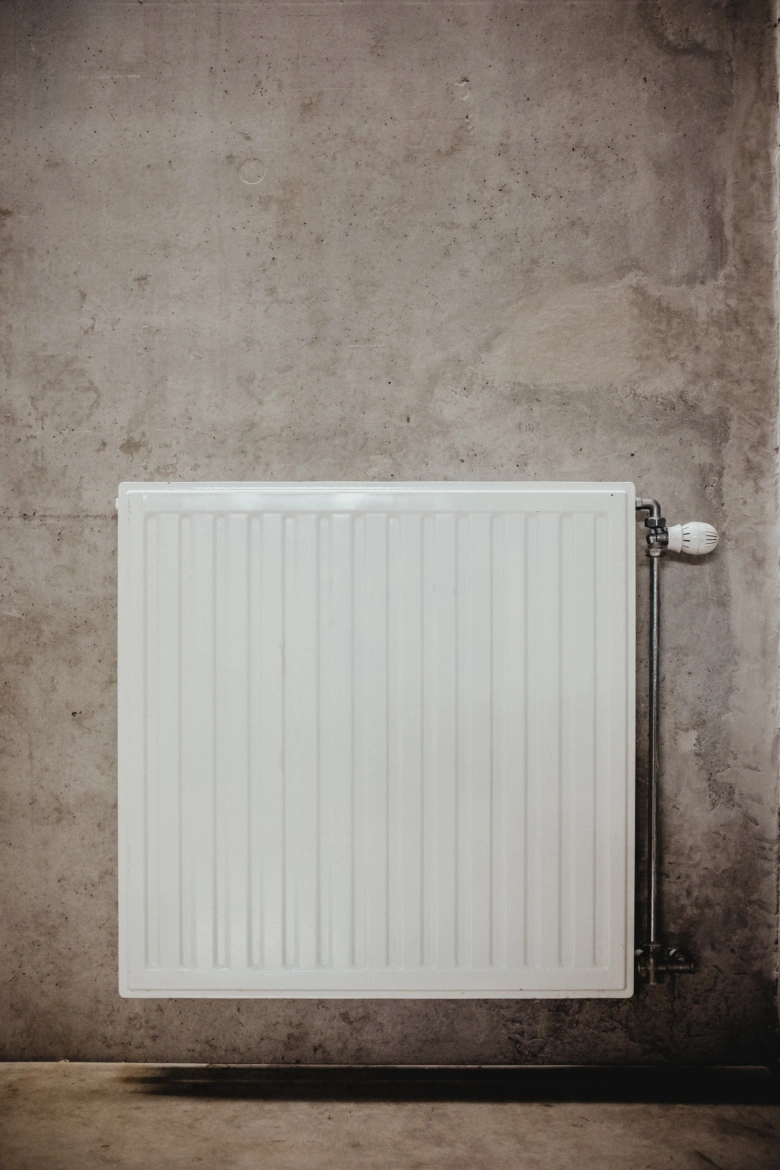

Volba připojení radiátoru musí zohlednit typ topného systému a rozvody v místnosti. Boční připojení je nejběžnější a používá se u litinových i deskových radiátorů, umožňuje snadnou instalaci a servis. Spodní připojení (středové, levé nebo pravé) se používá především u nízkoteplotních systémů a skrytých rozvodů, kde zlepšuje estetický vzhled instalace a minimalizuje viditelné potrubí. Diagonální připojení zajišťuje rovnoměrný průtok topné vody a maximální tepelný výkon, což je vhodné u větších radiátorů s délkou nad 1200 mm.
| Typ připojení | Vhodnost | Výhoda |
|---|---|---|
| Boční připojení | Všechny typy radiátorů | Jednoduchá instalace a údržba |

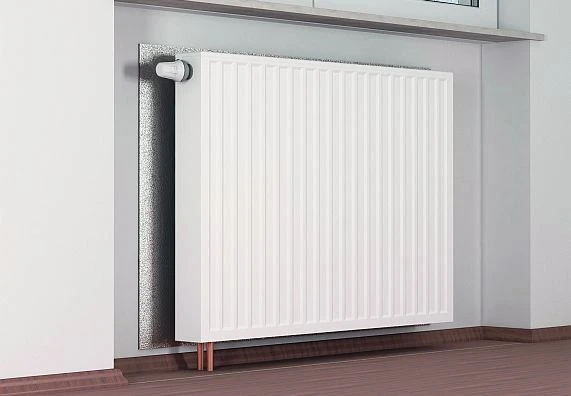

| Spodní připojení | Nízkoteplotní systémy | Skrytý přívod, lepší estetika |
| Diagonální připojení | Větší radiátory (nad 1200 mm) | Optimální rozvod tepla, vyšší výkon |
Tip: Pro nízkoteplotní systémy doporučuji volit deskové radiátory s větší plochou a spodním připojením, které zajistí dostatečný výkon při nižší teplotě topné vody. U klasických systémů s vyšší teplotou topné vody (70-90 °C) jsou vhodné litinové nebo standardní deskové radiátory s bočním nebo diagonálním připojením.
Specifika umístění a rozměrů koupelnových radiátorů
Koupelnové radiátory vyžadují specifický přístup k rozměrům a umístění, který zohledňuje bezpečnost i praktické využití prostoru. Správný výkon a výška instalace zásadně ovlivňují komfort a efektivitu vytápění i sušení ručníků.
Výpočet výkonu koupelnového radiátoru
Výkon radiátoru se určuje podle objemu místnosti a koeficientu 40-50 W/m³. Například koupelna s objemem 11,2 m³ potřebuje radiátor s výkonem přibližně 450-560 W. Takový výpočet velikosti radiátoru zajistí dostatečné vytápění a komfort.
Doporučená výška instalace
Optimální výška instalace koupelnového radiátoru je 20-50 cm nad podlahou. Montáž mimo tento rozsah snižuje efektivitu topení a ztěžuje využití radiátoru pro sušení ručníků.
Bezpečnostní normy a umístění
Podle bezpečnostní normy ČSN 33 2000-7-701 nesmí být elektrické a kombinované koupelnové radiátory instalovány nad vanou nebo sprchovým koutem. Toto pravidlo chrání před rizikem úrazu elektrickým proudem a je klíčové pro bezpečné používání.
- Koupelnový radiátor by měl být vždy umístěn tak, aby umožňoval pohodlné sušení ručníků
- Dodržení bezpečnostních norem výrazně snižuje riziko nehod
- Správný výpočet a umístění radiátoru zvyšuje komfort i úsporu energie
Tip: Pro správný výběr typů radiátorů a jejich rozměrů využijte kalkulačku pro výpočet velikosti radiátoru a jeho výkonu, která zohlední specifika vaší koupelny.
Jak pravidelně udržovat radiátor pro dlouhodobou efektivitu
Údržba radiátoru je základním předpokladem pro jeho dlouhodobou efektivitu a úsporu energie. Zahrnuje pravidelné čištění, odvzdušnění a správné nastavení termostatických hlavic spolu s vhodným větráním místnosti.
Čištění radiátoru
Pravidelné čištění radiátoru odstraňuje prach a nečistoty z povrchu i za žebry, což zajišťuje lepší přenos tepla a nižší spotřebu energie. Zanesený radiátor snižuje výkon radiátoru a tím i komfort vytápění.
Odvzdušnění radiátoru
Odvzdušnění je třeba provést před začátkem topné sezóny, aby se odstranil vzduch v topném systému. Správné odvzdušnění zvyšuje účinnost radiátoru a zabraňuje hlučnosti.

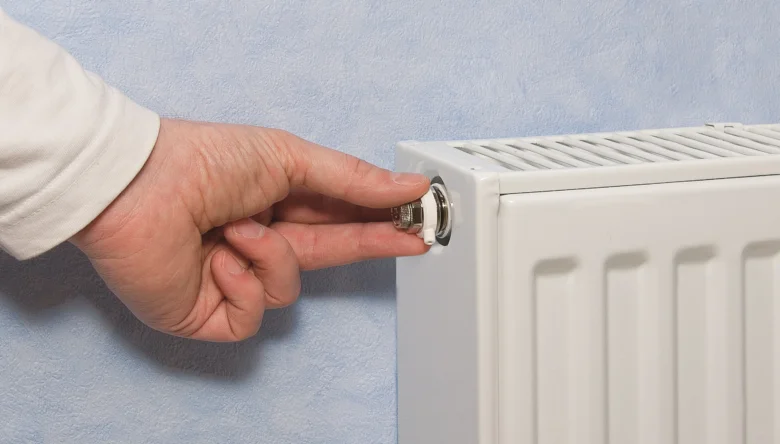

Nastavení termostatických hlavic
Termostatická hlavice umožňuje přesnou regulaci teploty v místnosti s chybou pouze ±1 °C. Správné nastavení pomáhá optimalizovat výkon radiátoru a šetří energii.
Správné větrání místnosti
Krátké, intenzivní větrání trvající 5-10 minut několikrát denně minimalizuje tepelné ztráty a zlepšuje kvalitu vzduchu. Tím podpoříte efektivní využití tepla z radiátorů.
- Odstraňte prach – pomocí štětce nebo vysavače očistěte radiátor
- Provádějte odvzdušnění – použijte odvzdušňovací klíč před topnou sezónou
- Nastavte termostatickou hlavici – podle požadované teploty místnosti
- Větrejte krátce a intenzivně – několikrát denně po dobu 5-10 minut
Tip: Údržba radiátoru se hodí pro všechny typy radiátorů včetně koupelnových radiátorů, avšak v prostorách s vysokou vlhkostí může být potřeba častější kontrola kvůli možné korozi.
Dopad nízkoteplotních zdrojů tepla na volbu rozměrů radiátoru
Nízkoteplotní zdroje tepla, jako tepelná čerpadla, vyžadují specifický přístup k dimenzování radiátorů. Teplota topné vody ovlivňuje výkon radiátoru a tím i jeho potřebné rozměry a umístění v místnosti.
Co jsou nízkoteplotní zdroje tepla
Nízkoteplotní zdroj tepla zahrnuje zařízení dodávající topnou vodu o teplotě mezi 35 a 50 °C. Mezi nejčastější patří tepelná čerpadla a kondenzační kotle, které pracují efektivněji než tradiční kotle s vyššími teplotami.
Dopad na dimenzování radiátorů
Nižší teplota topné vody znamená, že pro stejný tepelný výkon je nutné zvětšit rozměry radiátoru o 20-30 %. V praxi to znamená volbu radiátorů s větší plochou, čímž se kompenzuje nižší teplotní rozdíl.
Praktické tipy pro výběr radiátoru
- Vyberte deskové radiátory s vyšším počtem desek pro zvýšení plochy přestupu tepla.
- Zajistěte správné připojení radiátoru, které minimalizuje tepelné ztráty.
- Uvažujte o vhodném umístění radiátoru, například pod oknem, kde je nejefektivnější.
Tip: Pro správný výpočet velikosti radiátoru doporučuji zvážit nejen výkon radiátoru, ale i typ zdroje tepla a specifické rozměry radiátorů vzhledem k prostoru.
Časté dotazy k určení rozměrů a umístění radiátoru (FAQ)
Otázka: Jak spočítat velikost radiátoru pro místnost 20 m²?
Vypočítejte objem místnosti (20 m² × 2,5 m výška = 50 m³) a vynásobte koeficientem 40-50 W/m³ podle izolace, výsledný výkon bude 2000-2500 W.
Otázka: Jaká je ideální výška radiátoru od podlahy?
Doporučená výška instalace je 20-30 cm nad podlahou pro optimální šíření tepla.
Otázka: Musí být radiátor umístěn pod oknem?
Ano, umístění pod oknem pomáhá vyrovnávat tepelné ztráty a zabraňuje kondenzaci na skle.
Otázka: Jak změřit prostor pro radiátor?
Změřte vzdálenost od podlahy k parapetu (výška) a délku parapetu, abyste určili maximální rozměry radiátoru.
Otázka: Jaký výkon by měl mít radiátor do koupelny 2 × 2 × 2,8 m?
Objem koupelny je 11,2 m³, vynásobený koeficientem 45 W/m³ dává požadovaný výkon cca 504 W.
Otázka: Jaká je doporučená vzdálenost radiátoru od stěny?
Radiátor by měl být vzdálen 3-5 cm od stěny pro optimální proudění vzduchu.
Otázka: Jaké typy připojení radiátorů existují?
Boční, spodní (středové, pravé, levé), diagonální a speciální připojení.
Otázka: Jak vybrat radiátor pro nízkoteplotní zdroj tepla?
Zvolte větší radiátor s vyšším počtem desek, plochu zvětšete o 20-30 % kvůli nižší teplotě topné vody.
Otázka: Jak často je potřeba odvzdušnit radiátor?
Odvzdušňování se doporučuje provádět alespoň jednou ročně před topnou sezónou.
Otázka: Jaká je hloubka deskového radiátoru typu 22?
Hloubka radiátoru typu 22 je 108 mm.
Otázka: Jak správně nastavit termostatické hlavice?
Nastavte je tak, aby teplota v místnosti byla regulována s přesností ±1 °C pro úsporu energie.
Otázka: Proč radiátor nesmí být zakrytý nábytkem?
Zakrytí radiátoru omezuje proudění vzduchu a snižuje jeho topnou účinnost.
Otázka: Jaké jsou standardní délky radiátorů?
Standardní délky jsou 600, 800, 1000, 1200 a 1400 mm.
Otázka: Jaká je doporučená výška montáže koupelnového radiátoru?
Doporučená výška je 20-50 cm nad podlahou, aby bylo teplo rovnoměrně rozprostřené.
Otázka: Co byste měli zkontrolovat před instalací radiátoru?
Zjistěte tepelnou ztrátu místnosti, dostupný prostor a typ topného systému.
Tipy na správné určení rozměrů a umístění deskového radiátoru
Pro správný výpočet velikosti radiátoru vždy začněte s přesným měřením místnosti a výpočtem požadovaného výkonu. Umístění radiátoru pod okno minimalizuje tepelné ztráty, ale vždy dodržte vzdálenost 3-5 cm od stěny. Častá chyba je instalace radiátoru příliš vysoko nebo zakrytí nábytkem, což výrazně snižuje efektivitu topení.
