Optimální délka antény pro 433 MHz vysílač: jak ji správně zvolit

Optimální délka antény pro 433 MHz vysílač přímo ovlivňuje kvalitu signálu a dosah komunikace. Výpočet správné vlnové délky a správné ladění antény zajistí, že impedance antény bude vyvážená a přenos efektivní. Zvolení vhodného typu antény pak podpoří stabilitu a spolehlivost signálu při provozu.

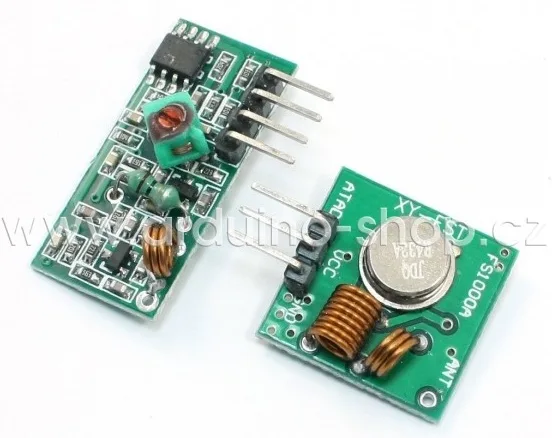

Jak spočítat ideální délku antény pro 433 MHz vysílač

Správná délka antény pro 433 MHz vysílač je přibližně 17,3 centimetru, což odpovídá čtvrtině vlnové délky elektromagnetické vlny na této frekvenci. Vlnová délka (λ) se vypočítá podle fyzikálního vzorce λ = c / f, kde c je rychlost šíření elektromagnetické vlny ve vakuu (přibližně 299 792 458 metrů za sekundu) a f je frekvence v hertzech. Pro frekvenci 433 MHz (433 000 000 Hz) tak dostaneme vlnovou délku kolem 0,69 metru (69 cm). Délka antény by měla být ideálně čtvrtinou této vlnové délky, tedy přibližně 17,3 cm.

Tento vztah je klíčový, protože správné ladění antény na čtvrtinovou vlnovou délku zajistí optimální přizpůsobení antény a minimalizuje ztráty signálu způsobené nesouladem impedance antény s vysílačem. Nesprávná délka antény vede ke špatnému měření signálu a výraznému snížení dosahu vysílače.

Jak spočítat délku antény pro 433 MHz vysílač

1. Výpočet vlnové délky – použijte vzorec λ = c / f, kde rychlost šíření elektromagnetické vlny c je 299 792 458 m/s a frekvence f je 433 000 000 Hz.
2. Určení čtvrtinové vlnové délky – vydělte výslednou vlnovou délku čtyřmi, abyste získali optimální délku antény.
3. Přizpůsobení délky antény – podle typu antény (například vertikální prutová nebo dipólová) upravte délku mírně doladěním, aby odpovídala impedanci vysílače.
4. Měření signálu – po nastavení délky antény proveďte měření signálu a případně proveďte jemné úpravy délky pro dosažení nejlepšího výkonu.

Pro 433 MHz vysílač se tedy ideální délka antény pohybuje kolem 17,3 cm, což odpovídá čtvrtinové vlnové délce. Tento parametr je důležitý nejen pro správné šíření elektromagnetických vln, ale také pro efektivní přizpůsobení antény a dosažení maximálního dosahu vysílače.

Tip: Častá chyba je použití antény s délkou výrazně odlišnou od čtvrtiny vlnové délky, což způsobuje vysoké odrazy signálu a špatné ladění antény. Pro hobby vysílače na 433 MHz doporučuji vycházet z uvedeného vzorce a délku antény vždy měřit a ladit podle konkrétního typu a prostředí instalace.

Pro koho se to hodí: Tento postup je vhodný pro radioamatéry a technicky zdatné uživatele, kteří chtějí optimalizovat výkon 433 MHz vysílače. Pro začátečníky bez zkušeností s měřením impedance a laděním antény může být vhodnější použít hotové komerční antény s uvedenými parametry.

Jak nastavit a přizpůsobit délku antény pro lepší signál

Správné nastavení délky antény pro 433 MHz vysílač je klíčové pro dosažení optimálního signálu a maximálního dosahu. Přizpůsobení délky antény kolem 17,3 cm odpovídá čtvrtině vlnové délky na této frekvenci, ale přesná hodnota se může mírně lišit v závislosti na prostředí a impedanci antény. Proto je vhodné ladění antény provádět postupně a vždy kombinovat s měřením signálu pro nejlepší výsledky.

Vliv prostředí na délku antény

Prostředí, ve kterém anténa pracuje, významně ovlivňuje její optimální délku. Kovové předměty, stěny a jiné překážky mění odraz a šíření elektromagnetických vln, a tím i impedance antény a její efektivitu. Tyto vlivy mohou způsobit změnu optimální délky antény až o 3-5 mm oproti teoretické hodnotě 17,3 cm. Například anténa umístěná blízko kovového rámu nebo ve stísněném prostoru může vyžadovat mírné zkrácení, aby se minimalizovaly ztráty signálu. Nezanedbatelný je také vliv vlhkosti vzduchu a teploty, které mohou ovlivnit elektrické vlastnosti antény.

Doporučené metody ladění antény

Ladění antény spočívá v postupném přizpůsobení její délky a současném měření signálu vysílače. Pro správné nastavení délky antény pro 433 MHz vysílač doporučuji následující postup:

1. Určení základní délky – začněte s anténou dlouhou přibližně 17,3 cm, což odpovídá čtvrtině vlnové délky na frekvenci 433 MHz.
2. Měření signálu – použijte měřič signálu nebo přijímač, který zobrazí kvalitu přijatého signálu z vysílače.
3. Postupné zkracování – anténu zkraťte o 1-2 mm a znovu změřte signál.
4. Postupné prodlužování – pokud zkracování signálu nespravilo, prodlužte anténu o stejný krok.
5. Opakování ladění – střídavě zkracujte a prodlužujte anténu, dokud nenajdete délku s nejlepším signálem.
6. Upevnění antény – po dosažení optimální délky anténu pevně upevněte, aby nedošlo k nechtěným změnám délky.

Tip: Častou chybou je příliš rychlé nebo hrubé zkracování antény bez průběžného měření. To může vést ke zhoršení dosahu vysílače. Doporučuji proto provádět ladění pomalu s malými kroky a pečlivým sledováním změn signálu.

Přizpůsobení délky antény pro 433 MHz vysílač pro lepší signál je tedy proces vyžadující trpělivost a přesnost. Podle informací z odborných zdrojů, například Wikipedie o anténách (https://cs.wikipedia.org/wiki/Anténa), se správné ladění antény přímo odráží ve zlepšení impedance antény a tím i ve vyšší kvalitě přenosu elektromagnetických vln a lepším dosahu vysílače.

Návod jak nastavit délku antény pro 433 MHz vysílač spočívá v pochopení, že ideální délka není univerzální, ale závisí na konkrétním použití a prostředí. Proto je měření signálu během ladění nezbytné. Tento přístup platí pro všechny typy antén, které pracují na frekvenci 433 MHz a usilují o optimální přenos.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Jak změřit délku a impedanci antény 433 MHz

Pro optimální výkon vysílače 433 MHz je klíčové správné měření délky antény a její impedance. Impedance antény by měla být přibližně 50 ohmů, což umožňuje účinné přizpůsobení antény k výstupnímu obvodu vysílače a minimalizuje odrazy elektromagnetických vln. Přesné měření těchto parametrů pomáhá optimalizovat přenos signálu a zvýšit dosah vysílače.

Nástroje pro měření impedance

Pro měření impedance antény 433 MHz se nejčastěji používají následující přístroje:

• SWR metr (Standing Wave Ratio meter) – měří poměr stojatých vln na anténě, což umožňuje odhadnout přizpůsobení impedance a odhalit nesoulad s vysílačem.
• Vektorový analyzátor sítě (VNA) – přesně určuje komplexní hodnotu impedance v závislosti na frekvenci, což je nezbytné pro detailní ladění antény a přizpůsobení obvodů.
• Impedanční můstek – starší, ale stále používaný přístroj pro měření odporu a reaktance antény.

Měření impedance je nezbytnou součástí ladění antény, protože správná impedance kolem 50 ohmů minimalizuje odrazy signálu, čímž zvyšuje skutečný výkon vysílače. Bez přesného měření a nastavení impedance se může výrazně zkrátit dosah vysílače a snížit kvalita přenosu.

Postup měření délky antény

Základní fyzická délka antény pro 433 MHz odpovídá přibližně čtvrtině vlnové délky, což je asi 17,3 cm. Pro přesné měření délky antény postupujte takto:

1. Připravte anténu v rozloženém stavu bez ohybů, protože křivky mohou ovlivnit efektivní délku.
2. Použijte měřicí pásmo nebo pravítko s rozlišením minimálně 1 mm.
3. Změřte délku od základny antény (konektor nebo bod připojení k vysílači) až po konec vodiče.
4. Výslednou hodnotu porovnejte s ideální délkou pro 433 MHz, která se vypočítá jako 300 / (4 × 433) = 0,173 m.

Pokud naměřená délka výrazně kolísá od tohoto teoretického rozměru, může dojít ke změně impedance a tím i k horšímu přizpůsobení antény k vysílači. Proto je nutné délku upravit podle výsledků měření impedance a ladění antény.

Tip: Častou chybou je ignorovat vliv připojovacího kabelu a konektoru na celkovou délku antény, což může zkreslit výsledky měření a snížit výkon vysílače.

—

Jak změřit a nastavit délku antény pro 433 MHz vysílač vyžaduje souběžné sledování délky i impedance, protože délka antény přímo ovlivňuje její impedanci a tím i schopnost efektivního přenosu elektromagnetických vln. Správně zvolená délka a ladění antény zvyšují dosah vysílače a optimalizují měření signálu.

Typy antén vhodných pro 433 MHz vysílače a jejich délky

Pro správné fungování vysílače na frekvenci 433 MHz je zásadní výběr vhodného typu antény a její délky. Nejčastěji se používají drátové, tyčové a PCB antény, přičemž každý typ má specifickou optimální délku, která odpovídá jejím elektromagnetickým vlastnostem a vlnové délce signálu.

Drátová anténa je nejběžnější volbou pro 433 MHz vysílače. Její délka se zpravidla pohybuje kolem 16,5 až 17 centimetrů, což odpovídá přibližně čtvrtině vlnové délky elektromagnetické vlny při této frekvenci (vlnová délka 433 MHz je cca 69 cm). Tento typ antény má jednoduchou konstrukci a dobrou impedanci, což usnadňuje ladění antény a přizpůsobení antény vysílači pro maximální přenos signálu.

Tyčová anténa bývá pevnější a často se používá u venkovních nebo robustnějších zařízení. Její délka je obdobná jako u drátové, tedy kolem 17 cm. Díky své konstrukci však může mít lepší mechanickou stabilitu, což ovlivňuje i konzistentní měření signálu a dosah vysílače. Ladění tyčové antény vyžaduje přesné nastavení délky pro dosažení optimální impedance antény.

PCB anténa je integrovaná přímo na tištěném spoji vysílače. Její efektivní délka bývá kratší než u drátové či tyčové antény, obvykle mezi 8 až 12 centimetry. Konstrukce PCB antény zahrnuje speciální tvary a vzory, které umožňují efektivní záření i při menších rozměrech. Díky tomu je ideální pro kompaktní zařízení, avšak volba délky a ladění antény musí být pečlivě navržena s ohledem na impedanci antény a okolní prostředí.

Co ovlivňuje volbu délky antény pro 433 MHz vysílač

Volba délky antény závisí nejen na typu antény, ale také na okolních podmínkách, požadovaném dosahu vysílače a přizpůsobení antény k vysílači. Nesprávně zvolená délka může způsobit ztráty signálu a snížení efektivního dosahu. Proto je vhodné provést měření signálu a případně upravit délku antény podle naměřených hodnot impedance antény a kvality přenosu.

Tip: Častá chyba při nastavování délky antény pro 433 MHz vysílač je příliš krátká nebo dlouhá anténa, která vede k nesouladu impedance a ztrátám signálu. Proto doporučuji vždy začít s doporučenou délkou podle typu antény a následně provést měření signálu.

Pro koho je který typ antény vhodný? Drátová a tyčová anténa jsou vhodné pro zařízení s dostatkem prostoru a požadavkem na vyšší výkon a stabilitu. PCB anténa se hodí pro malé a kompaktní vysílače, kde je omezený prostor a nižší požadavek na dosah.

Volba správné délky antény pro 433 MHz vysílač je tedy kombinací znalostí o typu antény, jejích fyzikálních vlastnostech a praktickém měření signálu a impedance. To zajistí optimální ladění antény a maximální dosah vysílání.

Časté chyby při výběru délky antény a jak se jim vyhnout

Při volbě délky antény pro 433 MHz vysílač se často stává, že uživatelé podceňují klíčové parametry, což vede ke snížení dosahu až o 40 % a výrazným ztrátám signálu. Nejen nevhodná délka antény, ale také nesprávná impedance a nedostatečné přizpůsobení antény mohou negativně ovlivnit výkon vysílače. Proto je nezbytné pochopit, jaké chyby se často dělají při volbě antény pro 433 MHz vysílač a jak těmto problémům předcházet efektivní údržbou a pravidelným laděním.

Jaké chyby se často dělají při volbě antény pro 433 MHz vysílač

Jednou z nejčastějších chyb je volba příliš dlouhé nebo naopak příliš krátké antény, což výrazně ovlivňuje vlnovou délku a tím i účinnost přenosu signálu. Nesprávná délka antény způsobuje špatné přizpůsobení antény k vysílači, což vede k vyšší impedanci antény a ztrátám signálu. Další častou chybou je ignorování prostředí, ve kterém se anténa používá – například kovové objekty nebo stěny mohou měnit parametry antény a zhoršit kvalitu přenosu. Nedostatečné měření a ladění antény po instalaci pak často znamená, že vysílač nepracuje na optimální frekvenci.

Postup výběru délky antény pro vysílač na 433 MHz

Správná délka antény pro 433 MHz vysílač se obvykle vypočítá podle vzorce souvisejícího s vlnovou délkou elektromagnetických vln na této frekvenci. V praxi se často používá čtvrtvlnná anténa, což znamená délku přibližně 17,3 cm (vypočteno jako rychlost světla děleno frekvencí a následně děleno čtyřmi). Přizpůsobení antény je však třeba doladit pomocí měření impedance a ladění antény s využitím vhodných měřicích přístrojů, například analyzátoru antén. Takto lze efektivně minimalizovat odrazy signálu a maximalizovat dosah vysílače.

Údržba a kontrola antény

Údržba antény výrazně přispívá k dlouhodobé stabilitě a výkonu vysílače. Doporučuje se pravidelně kontrolovat anténu na poškození, korozi nebo uvolněné spoje, které mohou zvyšovat impedance antény a tím snižovat kvalitu signálu. Čistota antény také hraje roli, protože nečistoty mohou ovlivnit elektrické vlastnosti povrchu.

• Kontrolujte pevnost spojů a izolaci minimálně jednou za 6 měsíců
• Odstraňujte prach a nečistoty pomocí suchého hadříku
• Sledujte změny v měření signálu po údržbě a případně dolaďte anténu
• Vyvarujte se umístění antény v blízkosti kovových překážek, které zhoršují ladění antény

Odborná rada: Pravidelná údržba a ladění antény pomáhají udržet optimální dosah vysílače a zamezují častým ztrátám signálu způsobeným špatným přizpůsobením antény.

Časté dotazy a odpovědi k délce antény 433 MHz

Otázka: Jaká je ideální délka antény pro 433 MHz vysílač?

Ideální délka antény pro 433 MHz vysílač je přibližně 17,3 cm, což odpovídá čtvrtině vlnové délky o hodnotě 69 cm. Tato délka zajišťuje efektivní vyzařování elektromagnetických vln a optimální přenos signálu.

Otázka: Jak spočítat délku antény pro 433 MHz vysílač?

Délku antény spočítáte podle vzorce: délka v cm = 30000 / frekvence v kHz / 4. Pro 433 MHz (433000 kHz) to vychází na 17,3 cm, což představuje čtvrtinu vlnové délky.

Otázka: Proč je důležitá správná délka antény pro 433 MHz vysílač?

Správná délka antény je klíčová pro maximální dosah vysílače a kvalitu signálu. Nesprávná délka může snížit výkon až o 30 % a způsobit neoptimální přizpůsobení impedance antény.

Otázka: Jak nastavit správnou délku antény pro 433 MHz vysílač?

Nastavte délku na 17,3 cm a následně jemným laděním o 1-2 mm podle měření signálu optimalizujte výkon. Ladění antény provádějte za pomoci měřících přístrojů, jako je SWR metr.

Otázka: Jak změřit impedanci antény?

Impedanci antény změříte pomocí vektorového analyzátoru nebo SWR metru. Správná impedance pro 433 MHz vysílač je přibližně 50 ohmů, což zajišťuje efektivní přenos energie.

Otázka: Jaké typy antén jsou vhodné pro 433 MHz?

Pro 433 MHz jsou vhodné drátové a tyčové antény délky kolem 17 cm. PCB antény mají efektivní délku kratší, obvykle 10-12 cm, kvůli odlišné konstrukci a přizpůsobení impedance.

Otázka: Jaké jsou časté chyby při výběru délky antény?

Časté chyby zahrnují volbu příliš dlouhé nebo krátké antény, nedostatečné ladění a ignorování měření impedance, což vede k špatnému dosahu a ztrátám signálu.

Otázka: Jak prostředí ovlivňuje délku antény?

Kovové překážky a blízkost stěn mohou ovlivnit optimální délku antény o 3 až 5 mm, proto je vhodné ladit anténu přímo v provozním prostředí.

Otázka: Jak ladit anténu pro optimální výkon?

Laděním antény postupně měňte délku o milimetry a sledujte změny signálu pomocí měřících přístrojů. Optimální nastavení minimalizuje odraz signálu a zvýší dosah vysílače.

Otázka: Jaká je správná impedance pro anténu na 433 MHz?

Správná impedance antény by měla být kolem 50 ohmů, což umožňuje správné přizpůsobení antény k vysílači a minimalizuje ztráty signálu.

Otázka: Jak často kontrolovat anténu?

Doporučuje se kontrolovat anténu minimálně jednou za 6 měsíců, zejména na poškození, korozi a uvolnění konektorů, které mohou ovlivnit měření signálu a výkon.

Otázka: Jak přesně změřit délku antény?

Délku antény měřte od její základny po konec s přesností na milimetry. Pro 433 MHz by délka měla být co nejblíže 17,3 cm, aby byla zachována správná čtvrtinová vlnová délka.

Otázka: Proč je čtvrtinová vlnová délka tak důležitá?

Čtvrtinová vlnová délka umožňuje anténě správně vyzařovat elektromagnetické vlny a dosahovat maximální efektivity přenosu na dané frekvenci.

Otázka: Jak vybrat anténu podle prostředí?

V prostředí s kovovými překážkami volte anténu s možností jemného ladění délky a přizpůsobení impedance, což kompenzuje vliv okolí na signál.

Otázka: Co ovlivňuje kvalitu signálu vysílače?

Na kvalitu signálu má vliv správná délka antény, impedance, správné ladění, typ antény a okolní prostředí, které může signál odrazit nebo tlumit.
