Průvodce vztahem mezi průtokem a tlakem v potrubí: výpočty

Tlak a průtok v potrubí tvoří základní parametry, které určují funkčnost každého hydraulického systému. Porozumění vztahu mezi nimi, včetně vlivu místních a třecích tlakových ztrát a součinitele tření, umožňuje přesné hydraulické výpočty a efektivní řízení průtoku. Tento průvodce vám pomůže orientovat se v klíčových principech a metodách výpočtu.

Jak tlak a průtok spolu souvisí: základní principy a jednotky

Jak souvisí tlak a průtok v potrubí

Průtok v potrubí představuje objem média, který protéká za jednotku času, obvykle se vyjadřuje v litrech za minutu (l/min) nebo kubických metrech za hodinu (m³/h). Tlak pak udává sílu, kterou médium působí na stěny potrubí, a jeho základní jednotkou je bar, přičemž 1 bar odpovídá přibližně 10 metrům vodního sloupce. Vztah průtoku a tlaku v potrubí je zásadní pro správný hydraulický výpočet potrubí a dimenzování systému.

Průtok a tlak spolu úzce souvisí: zvýšený průtok obvykle vyžaduje vyšší tlak, protože je potřeba překonat třecí ztráty v potrubí, které závisí na rychlosti proudění a součiniteli tření v potrubí. Místní tlakové ztráty v potrubí, například v ohybech nebo ventilech, tlak snižují a tím ovlivňují i průtok. Správné pochopení tohoto vztahu je klíčové pro efektivní návrh a provoz potrubních systémů.

Jak se projeví třecí ztráty na tlaku a průtoku v potrubí

Třecí ztráty v potrubí způsobují pokles tlaku při průtoku média, což může omezit maximální dosažitelný průtok. Proto je nutné při výpočtech potrubí zohlednit součinitel tření v potrubí a rychlost proudění, aby bylo možné přesně určit tlakové ztráty a zajistit požadovaný průtok.

Fyzikální zákony a rovnice vztahu mezi tlakem a průtokem

Bernoulliho rovnice v potrubních systémech

Bernoulliho rovnice vyjadřuje zákon zachování energie pro proudění kapaliny v potrubí a spojuje statický tlak (p), dynamický tlak (½ ρ v²) a hydrostatický tlak (ρ g h), kde ρ je hustota kapaliny, v rychlost proudění, g tíhové zrychlení a h výška sloupce kapaliny. Součet těchto tlaků je podél proudové čáry konstantní v ideálním případě bez třecích ztrát. V reálných systémech je proto nutné připočítat tlakové ztráty způsobené třením a místními odpory.

Z praktického hlediska znamená Bernoulliho rovnice, že při zvýšení rychlosti proudění v potrubí (například z 1 m/s na 2 m/s) klesá statický tlak o hodnotu odpovídající zvýšení dynamického tlaku (například o ρ (2² – 1²)/2). Tento pokles tlaku je zásadní pro pochopení, jak se mění tlaková hladina v závislosti na průtoku. Přitom třecí ztráty v potrubí, které lze vyjádřit pomocí Darcy-Weisbachovy rovnice, snižují celkový tlak dostupný na výstupu.

Kvadratický vztah tlakové ztráty a průtoku

Tlaková ztráta ∆p v potrubí se vypočítává podle vzorce ∆p = K × Q², kde Q je objemový průtok v m³/s a konstanta K závisí na hydraulických parametrech potrubí. Hodnota K zahrnuje délku potrubí (L), průměr potrubí (D), součinitel tření λ (závislý na drsnosti a Reynoldsově čísle), a místní tlakové ztráty ξ vyjádřené jako součet součinitelů odporu armatur a ohybů.

Darcy-Weisbachova rovnice pro třecí ztrátu je ∆p_f = λ (L/D) (ρ v²/2), kde rychlost proudění v souvisí s průtokem Q vztahem v = Q/A, přičemž A je průřezová plocha potrubí. Místní tlakové ztráty se počítají jako ∆p_l = ξ (ρ v²/2). Celková tlaková ztráta je tedy součtem těchto dvou složek.

Při hydraulickém výpočtu potrubí je nutné:

• Změřit nebo určit délku potrubí L v metrech a vnitřní průměr D v metrech
• Stanovit součinitel tření λ podle materiálu a drsnosti, například pro hladké ocelové potrubí λ ≈ 0,015 při laminárním proudění
• Vypočítat rychlost proudění v = Q/A, kde A = π D²/4
• Zohlednit místní tlakové ztráty ξ součtem odporů jednotlivých armatur (typicky 0,1 až 1,5 na ohyb)

Tip: Častá chyba při návrhu potrubí spočívá v podcenění součinitele tření λ a místních tlakových ztrát ξ, což vede k výraznému podhodnocení celkové tlakové ztráty a následnému nesprávnému dimenzování čerpadel nebo ventilů. Tento kvadratický vztah mezi tlakem a průtokem je klíčový pro přesné hydraulické výpočty a optimalizaci potrubních systémů.

Rozdělení průtoku a tlaků v potrubních větvích

Zákon zachování hmoty stanovuje, že součet objemových průtoků ve všech potrubních větvích se rovná celkovému průtoku hlavního přítoku. To znamená, že při rozdělení průtoku do dvou nebo více větví platí rovnice Q_0 = Q_1 + Q_2 + … + Q_n, kde Q_0 je průtok hlavního potrubí a Q_i průtok jednotlivých větví. Na rozdíl od průtoku však tlak ve větvích nepodléhá součtovému pravidlu – tlaková diference (∆p) v každé větvi určuje, jak velký průtok touto větví proteče.

Analogii lze přirovnat k elektrickým obvodům, kde průtok odpovídá elektrickému proudu a tlaková ztráta napětí. V paralelních větvích zůstává tlak (napětí) ve všech větvích stejný, zatímco průtok (proud) se dělí podle hydraulického odporu větví. Tento odpor zahrnuje místní tlakové ztráty v potrubí, třecí ztráty v potrubí a ztráty způsobené armaturami či koleny. Hydraulický výpočet potrubí proto vyžaduje určení součinitele tření v potrubí (f), délky potrubí (L), průměru potrubí (d) a rychlosti proudění (v), aby bylo možné přesně spočítat tlakové ztráty a průtoky v jednotlivých větvích.

Bernoulliho rovnice platí vždy pro jednotlivé větve samostatně a nelze ji aplikovat jako součet přes větvení. Tlaková ztráta v potrubní větvi se vypočítá podle Darcy-Weisbachovy rovnice ∆p = f (L/d) (ρ * v² / 2), kde ρ je hustota média. Tento kvadratický vztah mezi tlakem a rychlostí proudění ovlivňuje rozdělení průtoků – větve s nižším hydraulickým odporem umožní vyšší průtok při stejné tlakové diferenci.

Jak souvisí tlak a průtok v potrubí

Tlak ve větvích potrubí klesá s rostoucím průtokem kvůli třecím ztrátám, které závisí na rychlosti proudění a drsnosti vnitřního povrchu potrubí. Při zvýšení průtoku roste rychlost proudění, což zvyšuje třecí ztráty a tím i tlakovou ztrátu. Tlaková ztráta se proto mění kvadraticky s průtokem, což znamená, že zdvojnásobení průtoku vede k přibližně čtyřnásobnému nárůstu tlakové ztráty. Tento vztah ovlivňuje rovnováhu průtoků v jednotlivých větvích a je zásadní pro správné dimenzování potrubních systémů.

Tip: Častou chybou je podcenění místních tlakových ztrát v tvarovkách a kolenech, které mohou tvořit až 30 % celkové tlakové ztráty v potrubí. Proto je nezbytné při výpočtech zahrnout všechny komponenty potrubního systému, nejen délku a průměr potrubí.

Pro koho se to hodí: Tento princip je klíčový pro návrh a optimalizaci rozvětvených potrubních systémů v průmyslu, vytápění a zavlažování, kde je nutné přesně rozdělit průtoky a zajistit stabilní tlakové podmínky. Pro jednoduché jednovětvé potrubí bez větvení není detailní rozdělení průtoku a tlaku v jednotlivých větvích relevantní.

Metody měření průtoku a tlaku v potrubních systémech

Měření průtoku v potrubí se nejčastěji provádí pomocí průtokoměrů, které přímo zaznamenávají objem kapaliny protékající za jednotku času. Alternativně lze průtok určit výpočtem z objemu a doby – například při průtoku 10 litrů za 20 sekund odpovídá rychlost 30 litrů za minutu. Rychlost proudění je klíčovým parametrem pro správný hydraulický výpočet potrubí a určení místních tlakových ztrát v potrubí.

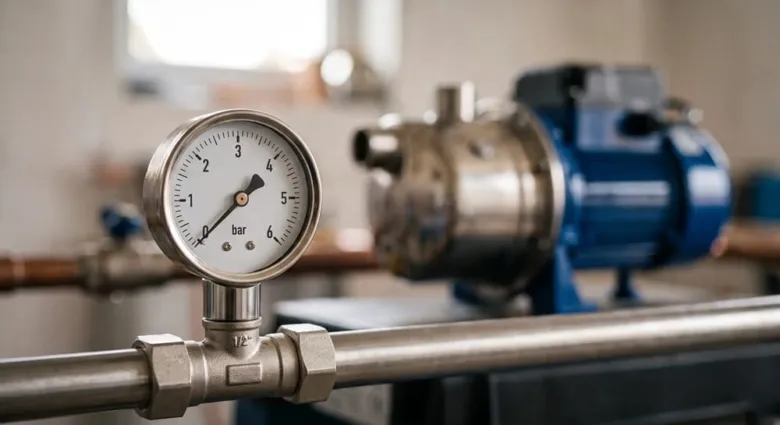

Pro měření tlaku se používají manometry, jež zaznamenávají statický tlak, tedy tlak kapaliny v klidu, a dynamický tlak, který vzniká pohybem kapaliny. Správné vyhodnocení těchto tlaků pomáhá odhalit třecí ztráty v potrubí a určit součinitel tření v potrubí, nezbytný při výpočtech potrubí.

Jaké jsou metody pro měření tlaku a průtoku v potrubí

1. Instalace manometru – umístění přístroje na vhodné místo pro měření statického a dynamického tlaku
2. Použití průtokoměru – přímé měření objemu průtoku v potrubním systému
3. Výpočet z objemu a času – záznam množství kapaliny a doby průtoku pro určení rychlosti proudění
4. Analýza výsledků – vyhodnocení naměřených tlaků a průtoků k identifikaci hydraulických ztrát a optimalizaci systému

Tip: Při měření průtoku a tlaku v potrubí dbejte na správné umístění snímačů, aby nedocházelo k chybám způsobeným turbulence nebo nesprávným prouděním.

Vliv konstrukčních parametrů a provozních podmínek na tlak a průtok

Vliv délky a průměru potrubí na tlakové ztráty

Délka potrubí přímo ovlivňuje místní tlakové ztráty v potrubí, protože třecí ztráty rostou přibližně lineárně s délkou. Například zdvojnásobení délky potrubí vede k přibližně dvojnásobným tlakových ztrátám, což znamená vyšší energetickou náročnost čerpadla. Průměr potrubí má na tlakové ztráty nepřímo úměrný vliv – snížení průměru zvyšuje rychlost proudění a součinitel tření v potrubí, což může zvýšit tlakové ztráty i několikanásobně. Pro ilustraci: potrubí o průměru 25 mm při stejné rychlosti proudění vykazuje výrazně vyšší tlakové ztráty než potrubí o průměru 50 mm. Menší průměr zároveň omezuje maximální průtok při zachování stejného tlaku, protože hydraulický odpor roste s druhou mocninou rychlosti proudění. Proto je při hydraulickém výpočtu potrubí nezbytné přesně zohlednit délku i průměr, aby bylo možné správně nastavit požadovaný průtok a tlak.

Vliv viskozity a hustoty média na energetickou náročnost průtoku

Viskozita média ovlivňuje třecí ztráty v potrubí tím, že vyšší viskozita zvyšuje vnitřní odpor kapaliny proti proudění. Například zvýšení viskozity kapaliny o 20 % může vést k nárůstu tlakových ztrát o desítky procent, což přímo zvyšuje požadavky na výkon čerpadla. Hustota média má vliv na dynamický tlak a celkový tlakový spád, protože těžší média vyžadují více energie k překonání gravitačních a třecích odporů. Místní tlakové ztráty v potrubí, vznikající zejména v tvarovkách a kolenech, se rovněž zvyšují s rostoucí viskozitou a hustotou média. Při hydraulickém výpočtu potrubí je proto nutné zahrnout tyto fyzikální vlastnosti média, aby bylo možné přesně odhadnout výkon čerpadel a správně dimenzovat průtokoměry.

• Delší potrubí zvyšuje třecí a tlakové ztráty přibližně lineárně
• Menší průměr potrubí zvyšuje rychlost proudění a součinitel tření, což vede k výrazně vyšším tlakům
• Vyšší viskozita média zvyšuje vnitřní odpor a tím i energetickou náročnost průtoku
• Větší hustota média zvyšuje tlakové ztráty kvůli vyššímu dynamickému tlaku
• Místní tlakové ztráty vznikají hlavně v tvarovkách a kolenech a ovlivňují celkový tlakový spád systému

Průtok a tlak v potrubí tedy závisí nejen na fyzikálních parametrech potrubí, ale také na vlastnostech média a konstrukčních detailech, které ovlivňují třecí a místní tlakové ztráty. Pro přesný hydraulický výpočet je nezbytné tyto faktory komplexně zohlednit.

Charakteristika čerpadel a jejich pracovní body v souvislosti s průtokem a tlakem

Čerpadla jsou zásadní v řízení průtoku a tlaku v potrubních systémech. Pochopení jejich charakteristiky a vlivu potrubního odporu je nezbytné pro efektivní návrh a provoz. Následující části vysvětlí základní principy pracovního bodu čerpadla a jak souvisí tlak s průtokem.

Pracovní charakteristika čerpadel v závislosti na průtoku a tlaku

Čerpadlo dosahuje maximálního tlaku při nulovém průtoku, protože v tomto stavu neprotéká žádná voda a dochází k maximální energii na výstupu. Naopak maximální průtok nastává při nulovém tlaku, kdy je čerpadlo prakticky bez odporu. Pracovní bod čerpadla je průsečík mezi charakteristickou křivkou čerpadla a tlakovo-průtokovou charakteristikou potrubního systému, která zahrnuje místní tlakové ztráty v potrubí a třecí ztráty v potrubí. Tento bod určuje skutečný průtok a tlak v provozu, což je klíčové pro správný hydraulický výpočet potrubí a dimenzování. Nesprávné nastavení může vést ke snížené účinnosti a riziku poškození zařízení.

Vliv charakteristik potrubního systému na pracovní bod čerpadla

Odpor potrubního systému, ovlivněný součinitelem tření v potrubí a rychlostí proudění, přímo posouvá pracovní bod čerpadla. Vyšší tlakové ztráty, způsobené například úzkými průřezy nebo velkými třecími ztrátami, vedou k poklesu průtoku a zvýšení tlaku na výstupu čerpadla. To znamená, že při navrhování a provozu je třeba brát v potaz hydraulický výpočet potrubí, aby pracovní bod odpovídal požadovaným parametrům. Častou chybou je podcenění místních tlakových ztrát v potrubí, což může způsobit nesprávnou volbu nebo nastavení čerpadla. Optimalizace často zahrnuje využití frekvenčních měničů pro řízení tlaku a průtoku v potrubních systémech podle aktuálních potřeb.

Specifika plynových potrubních systémů a regulace tlaku

V plynových potrubních systémech hraje regulace plynového tlaku klíčovou roli pro bezpečný a efektivní provoz. Regulátor tlaku snižuje vysoký tlak, který je v lahvích nebo zásobnících, na bezpečné a konstantní hodnoty vhodné pro potrubní vedení. Tlak zemního plynu v potrubí bývá výrazně nižší než tlak v lahvích, což minimalizuje riziko poškození zařízení nebo úniku plynu.

Průtok plynu se nejčastěji měří v litrech za minutu nebo v metrech krychlových za hodinu pomocí průtokoměrů, které zohledňují rychlost proudění a místní tlakové ztráty v potrubí. Třecí ztráty v potrubí ovlivňují jak tlak, tak průtok, proto hydraulický výpočet potrubí musí zahrnovat součinitel tření v potrubí pro přesné určení parametrů.

Tipy pro správné řízení tlaku a průtoku v potrubních systémech:

• Používejte regulátory tlaku odpovídající kapacitě a rozsahu provozu
• Pravidelně kontrolujte funkci průtokoměrů a měřicí přístroje kalibrujte
• Minimalizujte délku potrubí a počet ohybů, aby se snížily třecí ztráty
• Sledujte rychlost proudění, která by měla odpovídat normám pro daný typ plynu

Bezpečnostní normy vyžadují pravidelné kontroly a údržbu, protože nesprávná regulace tlaku může vést k nežádoucím tlakových špičkám nebo nedostatečnému průtoku. Vztah průtoku a tlaku v potrubí je dynamický a vyžaduje komplexní přístup k výpočtům a měření.

Pokročilé aspekty vztahu mezi průtokem a tlakem v potrubí

Vysvětlení vztahu mezi tlakem a průtokem v potrubí vyžaduje zohlednit několik pokročilých faktorů, které ovlivňují místní tlakové ztráty a třecí ztráty v potrubí. Teplota média významně upravuje viskozitu kapaliny – s rostoucí teplotou se viskozita snižuje, což vede ke snížení tlakových ztrát a zlepšení rychlosti proudění.

Turbulence naopak zvyšuje odpor v potrubním vedení, čímž roste součinitel tření v potrubí a zvyšují se tlakové ztráty. Laminární proudění charakterizuje hladký tok média s minimálními ztrátami, avšak při vyšších rychlostech se proudění stává turbulentním, což komplikuje hydraulický výpočet potrubí.

Materiál potrubí ovlivňuje drsnost vnitřního povrchu, přičemž hrubší materiály zvyšují třecí ztráty a omezují průtok. Pro přesné výpočty potrubí je proto nutné zahrnout tyto faktory do modelu, aby byl vztah mezi průtokem a tlakem vody v potrubí správně stanoven.

• Vyšší teplota média snižuje viskozitu a tlakové ztráty
• Turbulence zvyšuje tlakové ztráty a tím i požadavky na tlak
• Drsnost materiálu potrubí ovlivňuje součinitel tření a průtok
• Laminární proudění minimalizuje třecí ztráty, turbulence je naopak nežádoucí

Chyby při výpočtu vztahu mezi průtokem a tlakem v potrubí často vznikají při ignorování těchto faktorů, zejména turbulence a materiálové drsnosti, což vede k podcenění tlakových ztrát a nesprávnému dimenzování systému.

Časté dotazy o vztahu mezi průtokem a tlakem v potrubí

Otázka: Jaký je běžný tlak ve vodovodním potrubí?

Běžný tlak ve vodovodním potrubí je přibližně 3 bar, což odpovídá asi 30 metrům vodního sloupce. Tento tlak zajišťuje dostatečný průtok vody v domácích instalacích.

Otázka: Jak se vypočítá průtok v potrubí?

Průtok se získá vynásobením průřezové plochy potrubí rychlostí proudění. Například potrubí o průměru 50 mm a rychlosti 1,5 m/s má průtok cca 177 l/min.

Otázka: Jaká je jednotka tlaku v potrubí?

Tlak se nejčastěji uvádí v barech, kde 1 bar odpovídá přibližně 10 metrům vodního sloupce.

Otázka: Jaké jsou metody měření průtoku?

Průtok lze měřit objemem média za jednotku času, například naplněním 10 l nádoby za 20 sekund (tedy 30 l/min), nebo pomocí průtokoměru.

Otázka: Jak tlak ovlivňuje průtok v potrubí?

Průtok je přímo závislý na tlakové diferenci, která je hnací silou média. Vyšší tlaková ztráta znamená při stejném potrubí nižší průtok.

Otázka: Jak se měří tlak v potrubí?

Tlak se měří manometry zobrazující statický tlak bez proudění a dynamický tlak během proudění, který bývá nižší kvůli třecím ztrátám.

Otázka: Co je pracovní bod čerpadla?

Pracovní bod čerpadla je průsečík mezi charakteristikou čerpadla a hydraulickým odporem potrubního systému, kde je dosažena optimální rovnováha průtoku a tlaku.

Otázka: Jak se projeví třecí ztráty na průtoku?

Třecí ztráty v potrubí způsobují pokles tlaku a omezují průtok, zvláště u delších nebo užších potrubí.

Otázka: Jaký vliv má teplota média na tlakové ztráty?

Vyšší teplota média snižuje jeho viskozitu, čímž se zmenšují tlakové ztráty a zlepšuje průtok.

Otázka: Jak se rozděluje průtok ve větvích potrubí?

Průtoky ve větvích se dělí podle hydraulického odporu, přičemž součet průtoků ve větvích odpovídá průtoku hlavního potrubí.

Otázka: Jaký je vztah mezi tlakem a průtokem podle Bernoulliho rovnice?

Bernoulliho rovnice ukazuje, že tlaková ztráta ∆p je úměrná průtoku na druhou, tedy ∆p = K × Q², kde K je konstanta závislá na systému.

Otázka: Jaký je tlak zemního plynu v běžných distribučních potrubích?

Distribuční tlak zemního plynu je nízký, mezi 20 a 50 mbar, což je bezpečné pro domácí spotřebiče.

Otázka: Jak se vypočítá rychlost proudění média v potrubí?

Rychlost proudění v potrubí se vypočítá jako průtok Q dělený průřezovou plochou A, tedy v = Q / A.

Otázka: Co způsobuje místní tlakové ztráty v potrubí?

Místní tlakové ztráty vznikají na armaturách, kolenech a ventilech kvůli turbulencím při změně směru nebo průřezu.

Otázka: Jaký je význam součinitele tření při výpočtu tlakových ztrát?

Součinitel tření kvantifikuje odpor stěn potrubí vůči proudění a je klíčový pro hydraulický výpočet potrubí podle Darcy-Weisbachovy rovnice.

Otázka: Jaká je doporučená tloušťka izolace potrubí pro minimalizaci tepelných ztrát?

Obvyklá tloušťka izolace pro vodovodní potrubí je 20 až 50 mm, závisí na průměru a provozní teplotě média.

Otázka: Jak se rozděluje průtok a tlak ve větvích potrubního systému?

Průtok se dělí podle odporů v jednotlivých větvích, tlak klesá úměrně s průtokem a hydraulickým odporem.

Otázka: Jak ovlivňuje teplota média součinitel tření a tlakové ztráty?

Vyšší teplota snižuje viskozitu média, což vede k nižšímu součiniteli tření a menším tlakům ztrátám.

Chyby při výpočtu vztahu mezi průtokem a tlakem v potrubí

Častou chybou je podcenění místních tlakových ztrát v potrubí, například na kolenech a armaturách, které výrazně ovlivňují přesnost výpočtů. Pro přesný hydraulický výpočet potrubí je nutné zahrnout součinitel tření v potrubí i rychlost proudění.

Pro koho se tento průvodce hodí vs pro koho ne

Tento průvodce je vhodný pro projektanty a techniky, kteří řeší hydraulické výpočty a měření průtoku i tlaku. Není určen pro laiky bez základů fyziky proudění a hydrauliky, kde doporučuji konzultaci s odborníkem.
