Schema a postup zapojení indukčního sporáku do sítě 220V
Zapojení indukčního sporáku do elektrické sítě vyžaduje přesné schéma a dodržení bezpečnostních opatření, zejména při volbě mezi 220 V a 380 V připojením. Správný postup zahrnuje nejen vhodné dimenzování kabelů a jističů, ale také zajištění bezpečného provozu celého zařízení. Tím předejdete riziku přetížení a prodloužíte životnost sporáku.
🔑 Hlavní body
- Indukční sporák vyžaduje jistič o hodnotě 40-50 A podle maximálního proudu spotřebiče.
- Pro připojení na 220 V je doporučen třížilový kabel s minimálním průřezem 4 mm².
- Třífázové zapojení 380 V vyžaduje pětijádrový kabel s minimálním průřezem 1,5 mm² a správné barevné značení.
- Napájení musí být vedeno přes proudový chránič (RCD) s hodnotou 30 mA pro bezpečnost.
- Pod indukční deskou musí být minimálně 60 mm volného prostoru pro chlazení, utěsnění silikonovým tmelem odolným do 160 °C.
Základní elektrické parametry a dimenzování jističů
Indukční sporák má typickou spotřebu proudu mezi 40 až 50 A, což zásadně ovlivňuje volbu jističe a kabeláže. Pro zapojení indukčního sporáku na 220 V se doporučuje použít jistič s hodnotou minimálně 32 A, zatímco u elektrického sporáku 380 V je vhodné zvolit třífázový jistič 3×16 A nebo dvojfázový 2×16 A podle specifikace zařízení. Kabeláž pro sporák musí mít dostatečný průřez, aby bezpečně přenesla požadovaný proud bez rizika přehřátí nebo poklesu napětí.
Pro bezpečné připojení indukční varné desky je nutné respektovat tyto parametry a délku vedení, která ovlivňuje dimenzování vodičů. Například při délce kabelu do 12 metrů postačí průřez vodiče 4 mm², u delšího vedení se doporučuje 6 mm². Pro napětí 220 V je nezbytný třížilový kabel (fáze, neutrální vodič a ochranný vodič) s odpovídající izolací a revizí elektroinstalace. Správné zapojení a dimenzování jističů pro sporák zajišťuje ochranu proti přetížení i zkratu a je základním bezpečnostním opatřením.
- Jistič pro elektrický sporák 220 V: minimálně 32 A jednofázový
- Jistič pro elektrický sporák 380 V: 3×16 A (třífázový) nebo 2×16 A podle typu
- Kabeláž pro sporák do 12 m: průřez 4 mm²
- Kabeláž pro sporák nad 12 m: průřez 6 mm²
- Povinná instalace proudového chrániče (RCD) jako bezpečnostní opatření sporák
Jak zapojit indukční sporák do elektrické sítě 220V
Správné zapojení indukčního sporáku na 220 V vyžaduje třížilový kabel, správné dimenzování jističe a kabelu podle spotřeby a délky vedení. Dodržení těchto parametrů minimalizuje riziko přetížení a zajistí dlouhodobý a bezpečný provoz vaší varné desky.
Schéma a barevné značení zapojení indukčního sporáku
Správné zapojení indukčního sporáku do elektrické sítě vyžaduje přesné dodržení schématu a správné barevné značení vodičů. Níže najdete popis základního schématu pro 220 V a 380 V včetně důležitých bezpečnostních opatření pro sporák a doporučení ohledně jističů a kabeláže pro sporák.

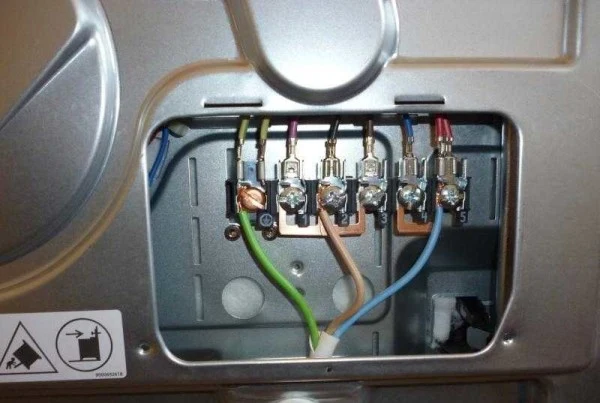

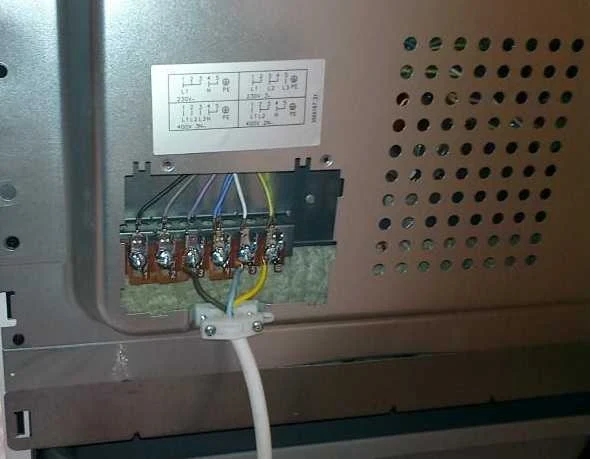

Jak zapojit indukční sporák na 220 V podle schématu
Pro připojení indukčního sporáku na napětí 220 V je nutné spojit svorky 1 a 2, které společně tvoří fázi. Svorky 4 a 5 jsou určeny pro nulový vodič a musí být rovněž propojeny. Svorka 6 slouží jako zemnění a musí být připojena k ochrannému vodiči, aby byla zajištěna bezpečnostní funkce zařízení. Barevné značení vodičů odpovídá standardu – fáze je označena červenou nebo hnědou barvou, nulový vodič modrou a zemnící vodič zelenožlutou. Tento způsob zapojení vyžaduje vhodnou kabeláž pro sporák s průřezem doporučeným pro příkon zařízení a jističe pro sporák s odpovídající hodnotou, aby byla zajištěna ochrana proti přetížení.
| Svorka | Funkce | Barevné značení |
|---|---|---|
| 1 a 2 | Fáze | Červená / hnědá |
| 4 a 5 | Nulový vodič | Modrá |
| 6 | Zemnění | Zelenožlutá |
Tip: Při zapojení indukční varné desky na 220 V je klíčové pečlivě zkontrolovat správné propojení svorek 1 a 2, aby nedošlo k nevyváženému zatížení sítě nebo poruše zařízení.
Jak zapojit indukční sporák na 380 V podle schématu
Při připojení indukčního sporáku na třífázové napětí 380 V je nutné vytvořit propojku mezi piny 5 a 6, která slouží k propojení nulového vodiče se zemněním v rámci zařízení. Ostatní svorky (1, 2, 3, 4) jsou připojeny samostatně k jednotlivým fázím třífázové instalace. Barevné značení odpovídá třífázové elektroinstalaci – fáze jsou označeny červenou, hnědou a černou barvou, nulový vodič modrou a zemnící vodič zelenožlutou. Použití správné kabeláže pro sporák a vhodných jističů pro sporák je nezbytné k ochraně zařízení i domácí elektroinstalace. Revize elektroinstalace sporáku by měla potvrdit správnost zapojení a bezpečnostní opatření sporák respektující platné normy.
| Svorka | Funkce | Barevné značení |
|---|---|---|
| 1 | Fáze L1 | Červená |
| 2 | Fáze L2 | Hnědá |
| 3 | Fáze L3 | Černá |
| 4 | Nulový vodič | Modrá |
| 5 a 6 | Propojka (nul+zem) | Modrá a zelenožlutá (propojka) |
Odborná rada: Zapojení indukčního sporáku 220v nebo 380v doporučuji vždy svěřit kvalifikovanému elektrikáři, protože nesprávné zapojení může vést k poruše spotřebiče nebo ohrožení bezpečnosti. Při montáži je nutné dodržet všechny bezpečnostní opatření sporák podle platných standardů.
Toto schéma a instrukce pro připojení indukční varné desky na 220V a 380V pomáhají zajistit správnou funkci a bezpečnost provozu. V případě nejasností je vhodné provést revizi elektroinstalace sporáku před uvedením do provozu.
Montáž a instalace indukčního sporáku v kuchyňské lince
Montáž indukčního sporáku v kuchyňské lince vyžaduje přesné dodržení rozměrů a bezpečnostních opatření. Sporáky se standardně vyrábějí v šířkách 30, 60 a 80 cm, přičemž výřez v pracovní desce musí odpovídat těmto rozměrům, aby bylo zajištěno pevné usazení spotřebiče. Pod deskou je nutné ponechat volný prostor alespoň 60 mm pro dostatečné chlazení elektroniky a zabránění přehřívání.
Utěsnění spáry mezi sporákem a kuchyňskou linkou je možné provést silikonovým tmelem odolným do 160 °C, který zabezpečuje ochranu proti pronikání vlhkosti a nečistot. Tento krok je součástí bezpečnostních opatření sporáku, které je nutné respektovat při jakémkoliv zapojení indukčního sporáku do elektrické sítě.
Pro správné zapojení indukčního sporáku do sítě 220V nebo 380V je důležité zkontrolovat kabeláž pro sporák a vhodnost jističů pro sporák, aby nedošlo k přetížení elektroinstalace.
- Vyřízněte přesný otvor podle šířky sporáku (30, 60 nebo 80 cm)
- Zajistěte minimální prostor 60 mm pod deskou pro chlazení
- Utěsněte spáru silikonovým tmelem odolným do 160 °C
- Zkontrolujte a případně upravte kabeláž a jističe pro sporák
- Dodržujte bezpečnostní opatření sporák při připojování do sítě
Jak správně připojit indukční varnou desku na 220V
Při zapojení indukčního sporáku na domácí elektrickou síť 230V je nezbytné respektovat výrobní schema a postup zapojení, aby byla zachována bezpečnost a funkčnost spotřebiče.
Bezpečnostní opatření při zapojení indukčního sporáku
Bezpečnostní opatření při zapojení indukčního sporáku jsou klíčová pro zajištění správné funkce a ochranu před úrazy elektrickým proudem. Při instalaci elektrického sporáku 220V nebo 380V je nezbytné dodržet předepsané normy a provést řádné kontroly.
Jaké bezpečnostní normy platí při zapojení indukčního sporáku
Napájení indukčního sporáku musí být vždy vedeno přes proudový chránič (RCD) s hodnotou 30 mA, který slouží k rychlému odpojení napájení v případě úniku elektrického proudu. Použití tohoto chrániče výrazně snižuje riziko úrazu elektrickým proudem. Před samotnou instalací je nutné vypnout hlavní jistič, aby byla elektroinstalace bezpečná pro manipulaci. Po dokončení zapojení je důležité provést kontrolu správného zapojení měřičem napětí, který ověří přítomnost fází, nulového vodiče a uzemnění. Správné dimenzování jističů pro sporák odpovídá maximálnímu odběru elektrického proudu spotřebiče a zabraňuje přetížení kabeláže pro sporák.
Typické chyby při zapojení sporáku na 380V zahrnují zanedbání proudového chrániče nebo nesprávné připojení vodičů, což může vést k nebezpečným situacím.
Jak provést kontrolu a testování po zapojení sporáku
Po zapojení indukčního sporáku do sítě 230V je klíčové provést komplexní kontrolu zapojení měřičem napětí. Kontrola zahrnuje ověření přítomnosti všech fází, správného zapojení nulového vodiče a ujištění se, že je uzemnění funkční a bezpečné. Měřič napětí také pomáhá odhalit případné nesprávné zapojení nebo přerušení vodičů, které by mohly ovlivnit provoz sporáku. Při testování je vhodné zkontrolovat i jističe pro sporák, zda odpovídají požadovanému proudovému zatížení. V případě pochybností je nutné elektroinstalaci znovu zkontrolovat nebo konzultovat s odborníkem.
Tip: Na co si dát pozor při zapojení indukčního sporáku – nepřipojujte spotřebič bez vypnutí hlavního jističe a vždy používejte měřič napětí k ověření správného zapojení před zapnutím do sítě.
Kontrola a revize elektroinstalace před instalací
Před zapojením indukčního sporáku do sítě 220 V nebo 380 V je nezbytné provést důkladnou revizi elektroinstalace. Kontrola zahrnuje především stav jističů pro sporák a správný průřez vodičů, který musí odpovídat příkonu indukční varné desky. Nedostatečné jištění nebo poškozená kabeláž představují riziko požáru a mohou způsobit poruchy spotřebiče. Dále je nutné ověřit funkčnost proudového chrániče (RCD), který slouží jako klíčové bezpečnostní opatření sporáků proti úrazu elektrickým proudem.
Postupy a normy pro revizi a kontrolu elektroinstalace před instalací indukčního sporáku
- Kontrola jističů – ověřte, zda jsou jističe správně dimenzovány podle výkonu elektrického sporáku 220V nebo 380V.
- Měření průřezu vodičů – zkontrolujte, že kabeláž pro sporák odpovídá požadované zátěži a není mechanicky poškozená.
- Test funkce proudového chrániče (RCD) – proveďte zkoušku, aby byl zajištěn správný chod ochranného zařízení.
- Oprava elektroinstalace – v případě zjištění nedostatků zajistěte opravu nebo výměnu komponent odborným elektrikářem.
Pro správné zapojení indukční varné desky na 220V a zachování bezpečnosti doporučuji konzultovat revizi s autorizovaným elektrikářem. Revize elektroinstalace je také podmínkou pro zachování platnosti záruky na spotřebič.
Řešení běžných problémů při zapojení indukčního sporáku
Správné zapojení indukčního sporáku do elektrické sítě je zásadní pro bezpečný provoz a optimální výkon spotřebiče. Při nesprávném připojení fází nebo nulového vodiče může dojít k nefunkčnosti, poškození sporáku či ohrožení bezpečnosti uživatele. Níže jsou uvedeny nejčastější chyby a doporučený postup pro zapojení.
Jaké jsou nejčastější chyby při zapojení indukčního sporáku
Typické chyby při zapojení sporáku na 380V zahrnují zejména chybné připojení fází, kdy jsou fáze zaměněny nebo nevyvážené, a nesprávné připojení nulového vodiče. Takové zapojení může způsobit, že indukční sporák nebude správně fungovat, nebo dojde k trvalému poškození elektroniky. Další častou chybou je nezajištění dostatečného uzemnění, což snižuje bezpečnost provozu a zvyšuje riziko úrazu elektrickým proudem. Nesprávné dimenzování kabeláže pro sporák a nevhodné jističe pro sporák pak mohou vést k přetížení a vypínání pojistek. Provoz bez dodržení bezpečnostních opatření sporák výrazně zvyšuje nebezpečí požáru nebo úrazu.
Jak správně zapojit indukční varnou desku na 230 V
Pro správné zapojení indukční varné desky na 230 V je nutné přesně dodržet schéma zapojení indukčního sporáku do sítě 230 V. Fáze se musí připojit podle barevného značení vodičů a nulový vodič správně uzemnit. Kabeláž pro sporák musí odpovídat výkonovým parametrům spotřebiče, běžně se používá vodič s průřezem minimálně 2,5 mm². Jističe pro sporák je třeba zvolit podle maximálního odběru, nejčastěji 16 až 20 A. Bezpečnostní opatření sporák zahrnují také pravidelnou revizi elektroinstalace sporák, aby bylo možné včas odhalit potenciální závady. Doporučuji konzultovat zapojení s kvalifikovaným elektrikářem, zvláště pokud si nejste jisti správností schématu a postupů.
- Dodržujte barevné značení vodičů (hnědá/fáze, modrá/nula, zelenožlutá/zem)
- Používejte vhodný jistič s doporučeným proudovým zatížením
- Zajistěte správné uzemnění pro bezpečný provoz
- Pravidelně kontrolujte stav kabeláže a pojistek
Tip: Častá chyba je zaměnění nulového vodiče s fází, což vede k nebezpečným situacím a funkčním problémům sporáku.
Specifika zapojení v různých typech domácích elektroinstalací
Domácí elektroinstalace se liší podle stáří a technického provedení, což má zásadní vliv na zapojení indukčního sporáku. Starší instalace často nebyly dimenzovány pro vysoký odběr elektrického sporáku 380V a vyžadují výměnu kabeláže pro sporák a jističů pro sporák, aby bylo zajištěno bezpečné používání. V těchto případech je nezbytné zkontrolovat stávající rozvody a případně je upravit podle platných norem.
Novější instalace jsou standardně připraveny jak na připojení indukčního sporáku 220V, tak i na třífázový elektrický sporák 380V. Tyto elektroinstalace obsahují odpovídající kabeláž a jističe pro sporák, které splňují požadavky bezpečnostních opatření sporák a umožňují připojení bez nutnosti zásadních úprav.
- Starší instalace vyžaduje kontrolu a často výměnu kabeláže pro sporák a jističů pro sporák
- Novější instalace obsahuje správné jištění i kabeláž pro zapojení indukčního sporáku 220V nebo 380V
- Při zapojení indukčního sporáku 220v nebo 380v je nutné dodržovat schéma zapojení indukčního sporáku 380v a bezpečnostní předpisy
- Doporučuji odbornou revizi elektroinstalace sporák před instalací, zejména u starších rozvodů
Návod krok za krokem na zapojení sporáku 400V
Tento návod vychází z předpokladu správné kabeláže a jističů podle typu instalace, proto je před zapojením vždy vhodná odborná kontrola.
Integrace indukčního sporáku do chytré domácnosti
Integrace indukčního sporáku do chytré domácnosti přináší komfortní ovládání a lepší kontrolu nad vařením pomocí Wi-Fi připojení nebo Bluetooth. Moderní indukční sporáky umožňují dálkové ovládání, které zahrnuje zapnutí, nastavení teploty i monitoring spotřeby energie. Pro správné zapojení indukčního sporáku do sítě 220V nebo 380V je nezbytné dodržet bezpečnostní opatření sporák, včetně správného dimenzování jističů pro sporák a kvalitní kabeláže pro sporák.
Pokyny pro zapojení indukčního sporáku do sítě 230V
Při zapojení do chytré domácnosti je klíčové respektovat schéma zapojení indukčního sporáku 380V nebo 220V, aby bylo možné bezpečně a bezchybně využívat chytré funkce. Doporučení pro integraci indukčního sporáku do chytré domácnosti zahrnují odbornou revizi elektroinstalace a konzultaci s elektrikářem, což minimalizuje riziko přetížení a zajistí bezpečný provoz celého systému.
Tip: Na co si dát pozor – chytrá funkce nezbavuje povinnosti správného fyzického zapojení a instalace podle platných norem, aby nedošlo k požáru nebo selhání jističů. Integrace indukčního sporáku do chytré domácnosti se hodí především pro uživatele, kteří chtějí maximální kontrolu a komfort, ale není vhodná pro každého, zejména pokud je elektroinstalace v horším stavu.
