Uzemnění a nulování jednoduše: vysvětlení a význam pro bezpečnost

Uzemnění a nulování jsou základní pojmy elektrické bezpečnosti, které chrání váš domov před úrazem elektrickým proudem. Elektrická zem a ochranný vodič spolupracují tak, aby v případě poruchy odvedly nebezpečný proud do země. Porozumění systémům jako TN-C a pravidelné měření odporu uzemnění zajistí spolehlivou ochranu vaší elektroinstalace.

Co je uzemnění a jaký má princip?

Uzemnění znamená pevné spojení elektrického zařízení s elektrickou zemí pomocí zemnící elektrody, která má obvykle délku 2-3 metry a průměr 30-50 milimetrů. Toto spojení umožňuje, aby elektrický proud v případě poruchy bezpečně odvedl do země, kde je potenciál 0 V, čímž se výrazně zvyšuje bezpečnost elektrických instalací. Elektrická zem tak funguje jako ochranný vodič, který zabraňuje úrazu elektrickým proudem.

Zemnící elektroda bývá často vyrobena z ocelové trubky nebo pásku, který se zapouští do země, aby spolehlivě zajistil nízký odpor uzemnění. V TN-C systému například uzemnění spojuje nulový vodič přímo se zemí, čímž vzniká společný ochranný a nulový vodič. Správné měření odporu uzemnění je klíčové pro ověření funkčnosti této ochrany, protože vysoký odpor může zhoršit odvod poruchového proudu.

Co je uzemnění a nulování jednoduše vysvětleno

Uzemnění zajišťuje bezpečnost tím, že vytváří cestu pro poruchový proud do země, zatímco nulování znamená spojení ochranného vodiče s nulovým vodičem v rozvaděči. Symbol pro uzemnění v elektrotechnických schématech je tři vodorovné čáry různých délek, které znázorňují spojení s elektrickou zemí.

Co je nulování a k čemu slouží?

Nulování je ochranné propojení neživých kovových částí elektrických zařízení s nulovým vodičem (N) v elektrické síti. Toto propojení umožňuje, aby poruchový proud při závadě, například při přerušení izolace nebo zkratu na kovové části, bezpečně odtékal zpět do zdroje přes nulový vodič. Proud, který může dosahovat i desítek ampér, spustí jistič nebo pojistku během milisekund, čímž se vypne elektrický obvod a zabrání se úrazu elektrickým proudem či vzniku požáru.

Rozdíl mezi uzemněním a nulováním spočívá v tom, že uzemnění spojuje kovové části zařízení přímo s vodivou zemí pomocí ochranného vodiče (PE), zatímco nulování v systému TN-C využívá společný vodič PEN, který plní funkci jak nulového, tak ochranného vodiče. Nulování tedy zajišťuje spolehlivý odvod poruchového proudu skrze tento společný vodič, což je klíčové pro rychlou aktivaci ochranných prvků.

Pro správnou funkci nulování je nutné pravidelné měření odporu uzemnění a integrity vodiče PEN. Doporučený maximální odpor zemnícího systému je obvykle do 10 Ω, přičemž příliš vysoký odpor může způsobit nedostatečný odvod poruchového proudu a tím ohrozit bezpečnost uživatelů. Častou chybou je zanedbání kontroly vodiče PEN nebo jeho přerušení, což může vést k nebezpečným dotykovým napětím.

Nulování se hodí především pro starší instalace s TN-C systémem, kde je společný vodič PEN, a kde není možné použít oddělené uzemnění. Naopak v moderních instalacích s oddělenými vodiči PE a N (systémy TN-S nebo TN-C-S) se nulování nepoužívá, protože tyto systémy poskytují vyšší úroveň bezpečnosti a spolehlivosti ochrany před úrazem elektrickým proudem.

Jaký je rozdíl mezi uzemněním a nulováním?

V elektrotechnice se pojmy uzemnění a nulování liší principem i funkcí, přesto oba slouží k ochraně osob a zařízení před elektrickým úrazem. Uzemnění znamená pevné spojení elektrické instalace s vodivou hmotou země, která má nulový elektrický potenciál. Toto spojení vytváří bezpečnou cestu pro odvod poruchových proudů a přepětí, čímž snižuje riziko úrazu a poškození zařízení. Nulování spočívá v propojení neživých kovových částí spotřebičů s nulovým vodičem (N), který odvádí případný poruchový proud zpět do zdroje a umožňuje rychlé vypnutí jističe.

Obě metody se uplatňují v různých typech elektrických sítí: nulování je typické pro TN-C systém, kde je ochranný a nulový vodič sloučený do jednoho vodiče PEN, zatímco uzemnění je základní součástí moderních sítí TN-S a TN-C-S, kde jsou vodiče PE a N oddělené. Kombinace uzemnění a nulování zvyšuje bezpečnost instalace a vyžaduje pravidelné měření odporu uzemnění, které by mělo být v domácnostech pod 10 Ω.

Jaký je rozdíl mezi uzemněním a nulováním v elektrických instalacích?

Tip: Častou chybou je nesprávné propojení vodiče PEN nebo nedodržení minimálního průřezu, což může vést k nedostatečnému odvodu poruchového proudu a nebezpečnému dotykovému napětí. Pro novostavby se doporučuje používat systém TN-S nebo TN-C-S, protože nulování v TN-C systému nechrání dostatečně proti úrazu.

Pro koho se uzemnění hodí? Všude tam, kde je potřeba bezpečné spojení s fyzickou zemí a odvod poruchových proudů, zejména v moderních elektrických instalacích. Nulování je vhodné pouze v instalacích s TN-C systémem, které však dnes představují zastaralé řešení a vyžadují pravidelnou kontrolu a údržbu.

Správné pochopení rozdílu mezi uzemněním a nulováním je klíčové pro bezpečnou instalaci a provoz elektrických zařízení. Dodržení platných norem a pravidelná kontrola měření odporu uzemnění zajišťují spolehlivou ochranu před úrazem elektrickým proudem.

Jak se provádí uzemnění v praxi?

Pro správné fungování elektrické instalace je nezbytné správné provedení uzemnění, které zajistí bezpečný odvod poruchových proudů do země. Níže najdete praktický návod na uzemnění a nulování jednoduchými slovy, včetně doporučených materiálů a rozměrů zemnících elektrod.

Materiály a rozměry zemnících elektrod

Zemnící elektroda je obvykle ocelová trubka s tloušťkou přibližně 3,5 mm a délkou mezi 2 až 3 metry. Tato délka zajišťuje dostatečný kontakt s elektrickou zemí, což je klíčové pro efektivní uzemnění. Ocelové elektrody jsou odolné vůči korozi a mechanickému poškození, což prodlužuje životnost celé uzemňovací soustavy. Správná volba materiálu a rozměrů elektrody přímo ovlivňuje bezpečnost elektrických instalací.

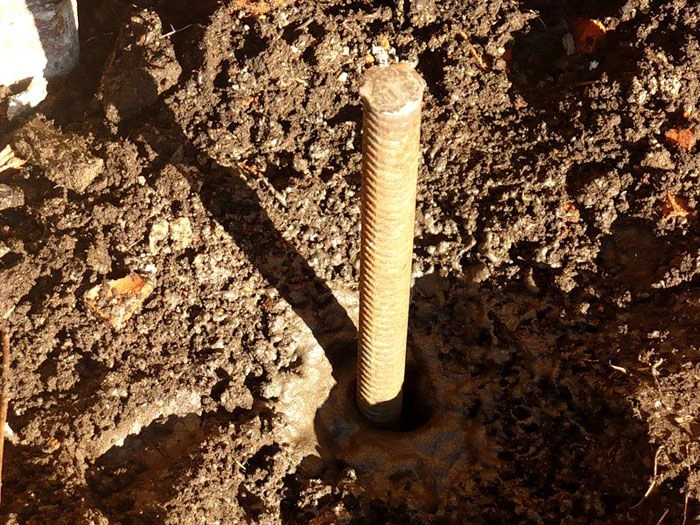

Postup instalace uzemnění v praxi

Pro instalaci uzemnění je třeba zasadit zemnící elektrodu do země do hloubky 2-3 metrů, kde je půda dostatečně vlhká a vodivá. Elektroda se poté pevně propojí s ochranným vodičem (PE), který vede poruchový proud pryč od elektrické instalace. Tento spoj musí být mechanicky pevný a elektricky spolehlivý, aby zajistil trvalou bezpečnost. V rámci TN-C systému je uzemnění a nulování klíčové pro fungování proudového chrániče a minimalizaci rizika úrazu elektrickým proudem. Pro laiky je důležité vědět, že měření odporu uzemnění po instalaci ověřuje správnost provedení a zajišťuje funkčnost ochranného systému.

Jaký je symbol pro uzemnění?

Symbol uzemnění v elektrotechnických schématech tvoří tři svislé čáry, které se směrem dolů postupně zkracují. Nejdelší čára je vždy nahoře a nejkratší dole. Tento jednoduchý znak umožňuje rychlou identifikaci uzemnění v zapojení elektrických zařízení a rozvaděčů. Používá se také při dokumentaci bezpečnostních prvků v elektrických instalacích, aby byla jasná jejich správná funkce a umístění.

Typy a systémy uzemnění a nulování

Systém TN-C

Systém TN-C využívá společný vodič PEN, který plní funkci nulového (N) i ochranného vodiče (PE) současně. Tento vodič je připojen k elektrické zemi v transformační stanici a slouží k odvádění poruchových proudů zpět do zdroje. PEN vodič musí mít minimální průřez podle normy ČSN EN 50522, obvykle nejméně 16 mm² měděného nebo 25 mm² hliníkového vodiče, aby bezpečně přenesl poruchový proud přes 30 A, který spustí ochranné zařízení. V praxi se v TN-C systému často vyskytují problémy s přerušením vodiče PEN, což může vést k nebezpečnému dotykovému napětí na kovových částech zařízení. Pravidelné měření odporu uzemnění a kontrola vodiče PEN jsou proto nezbytné pro zachování bezpečnosti.

Systém TN-S

Systém TN-S odděluje nulový vodič (N) a ochranný vodič (PE) po celé délce instalace. Ochranný vodič PE je přímo uzemněn v transformační stanici a slouží výhradně k odvádění poruchových proudů bez přenosu pracovního proudu. N vodič přenáší nulový potenciál a nesmí vést poruchový proud. Toto oddělení výrazně snižuje riziko průchodu nebezpečného proudu přes nulový vodič a zvyšuje bezpečnost instalace. Pro správnou funkci je nutné dodržet minimální průřezy vodičů podle ČSN 33 2000-5-54, například PE vodič minimálně 10 mm² měď nebo 16 mm² hliník. TN-S systém je dnes standardem v nových instalacích díky lepší ochraně proti úrazu elektrickým proudem.

Systém TN-C-S

TN-C-S systém kombinuje vlastnosti TN-C a TN-S. V primární části instalace je použit společný vodič PEN, který je v hlavním rozvaděči rozdělen na samostatné vodiče PE a N. Tento systém umožňuje snížit náklady na kabeláž v přívodním vedení a zároveň zvýšit bezpečnost v uživatelské části instalace. PEN vodič musí být uzemněn na více místech, aby se zajistil nízký odpor uzemnění, obvykle pod 10 Ω, což umožňuje efektivní odvod poruchových proudů. Nesprávné propojení PE a N vodičů v TN-C-S systému je častou chybou, která může způsobit vznik nebezpečných napětí a ohrozit bezpečnost uživatelů.

Typy uzemnění a nulování se liší podle způsobu propojení ochranných a nulových vodičů a ovlivňují spolehlivost i bezpečnost elektrických instalací. Pro všechny systémy platí povinnost pravidelného měření odporu uzemnění a kontroly integrity vodičů, zejména vodiče PEN v TN-C a TN-C-S systémech.

• TN-C systém používá společný vodič PEN s minimálním průřezem 16 mm² měď nebo 25 mm² hliník
• TN-S systém odděluje PE a N vodiče s minimálními průřezy podle ČSN 33 2000-5-54
• TN-C-S systém kombinuje TN-C a TN-S, PEN vodič je rozdělen na PE a N v hlavním rozvaděči

Tip: Častou chybou je záměna vodičů PE a N při rozdělení PEN vodiče v TN-C-S systému, což může způsobit nebezpečné dotykové napětí a snížit účinnost ochrany.

Tento přehled vysvětluje, jaký je rozdíl mezi uzemněním a nulováním v jednotlivých systémech a proč je správná aplikace klíčová pro bezpečnost elektrických instalací.

Bezpečnostní požadavky a kontroly

Bezpečnost elektrických instalací závisí na správném uzemnění a nulování, které minimalizují riziko úrazu elektrickým proudem. Pravidelné měření odporu uzemnění a kontrola vodiče PEN patří mezi základní kroky pro zajištění bezpečného provozu.

Měření odporu uzemnění

Měření odporu uzemnění provádí specializovaný přístroj, který určuje hodnotu elektrické země. Pro běžné instalace platí, že odpor uzemnění by měl být nižší než 10 Ω. U kritických aplikací, například u zdravotnických zařízení nebo průmyslových rozvaděčů, se požaduje odpor pod 1 Ω, aby byl zajištěn rychlý odvod poruchového proudu. Měření odporu uzemnění pomáhá odhalit poruchy v zemnících elektrodách a signály o možném zhoršení bezpečnosti. Jak správně měřit odpor uzemnění lze shrnout do několika činností:

1. Připojení měřicího přístroje – k zemnící elektrodě a referenčním elektrodám
2. Ověření nastavení přístroje – pro správný rozsah měření
3. Provádění měření – získání hodnoty odporu v ohmech
4. Vyhodnocení výsledků – hodnoty nad 10 Ω vyžadují zásah

Kontrola integrity vodičů PEN

Vodič PEN, který kombinuje funkci ochranného vodiče a nulového vodiče, musí být pevně propojený a bez přerušení, aby bezpečnost elektrické instalace nebyla ohrožena. Kontrola vodičů PEN zahrnuje vizuální inspekci, měření elektrické vodivosti a ověření, zda nedošlo k mechanickému poškození nebo korozi. Nepřerušenost vodiče PEN je klíčová, protože jeho porucha může vést k nebezpečnému zvýšení dotykového napětí. Jak provést kontrolu vodičů PEN:

1. Vizuální kontrola – hledání známek poškození nebo uvolnění spojů
2. Měření odporu vodiče – potvrzení dobré vodivosti bez přerušení
3. Kontrola upevnění – zajištění pevného a správného propojení vodiče PEN
4. Dokumentace výsledků – pro pravidelné revize a bezpečnostní protokoly

Tip: Častou chybou je zanedbání pravidelné kontroly vodiče PEN, což může vést k nebezpečným poruchám. Pro domácí instalace je doporučená kontrola minimálně jednou za 5 let, u průmyslových objektů častěji. Uzemnění a nulování zajišťují bezpečnost při používání elektřiny právě díky rychlému odvodu poruchového proudu, což snižuje riziko úrazu i požáru.

Důsledky nesprávného uzemnění a nulování

Nesprávné uzemnění a nulování představují závažné riziko pro bezpečnost elektrických instalací. Pokud není elektrická zem správně provedena nebo pokud dojde k chybám v nulování, hrozí úraz elektrickým proudem, který může být fatální. Nesprávné uzemnění navíc může vést ke vzniku dotykového napětí na kovových částech zařízení, což výrazně zvyšuje nebezpečí pro uživatele.

Dalším závažným důsledkem jsou požáry způsobené přehřátím vodičů nebo jiskřením v důsledku poruchového proudu, který není účinně odváděn díky chybám v uzemňovacím systému. Proto je klíčové pravidelné měření odporu uzemnění a kontrola správného zapojení ochranného vodiče i nulového vodiče, zejména v systémech TN-C, kde je nulový a ochranný vodič sloučen v jednom.

Jak funguje uzemnění a nulování v rozvaděči

V rozvaděči se uzemnění a nulování propojují tak, aby poruchový proud bezpečně odcházel do země. Chyby při zapojení, například nesprávné připojení ochranného vodiče nebo nedostatečné propojení s elektrickou zemí, mohou způsobit, že proud nebude správně odveden. To ohrožuje nejen zařízení, ale i zdraví osob.

Odborná rada: Při pochybnostech o správném uzemnění a nulování v instalaci doporučuji svěřit kontrolu kvalifikovanému elektrikáři. Bezpečnost elektrických instalací nelze podceňovat.

Historie a současnost uzemnění a nulování

Historicky byl v elektrických instalacích běžně používán TN-C systém, který kombinuje ochranný vodič a vodič nulový v jednom společném vodiči známém jako PEN vodič. Tento přístup však postupně zastaral kvůli nižší bezpečnosti, zejména při poruchách, kdy může dojít k nebezpečnému zvýšení napětí na kovových částech zařízení.

Z tohoto důvodu se TN-C systém nahrazuje modernějšími systémy TN-S a TN-C-S. TN-S systém odděluje ochranný vodič (PE) od nulového vodiče (N) po celé délce instalace, což zvyšuje bezpečnost tím, že minimalizuje riziko průchodu poruchového proudu kovovými částmi. TN-C-S systém kombinuje oba přístupy – na části instalace se používá společný PEN vodič, ale v domovním rozvaděči jsou ochranný a nulový vodič odděleny.

Normy kladou důraz na správné uzemnění a nulování, protože elektrická zem a ochranný vodič jsou klíčové pro bezpečnost elektrických instalací. Měření odporu uzemnění patří mezi základní kontroly pro ověření funkčnosti těchto systémů.

Proč je důležité uzemnění a nulování v elektrických instalacích

Uzemnění a nulování zajišťují bezpečný odvod poruchového proudu, což chrání uživatele před úrazem elektrickým proudem a zabraňuje požáru. Správné provedení těchto opatření je zásadní pro spolehlivost a bezpečnost celé instalace.

Jak funguje uzemnění a nulování v rozvaděči

V rozvaděči jsou vodiče uzemnění a nulování propojeny s elektrickou zemí přes zemnící elektrodu. Symbol pro uzemnění a nulování v elektrotechnických schématech označuje tento spoj a pomáhá při správném zapojení a kontrole instalace.

• TN-C systém kombinuje nulový a ochranný vodič v jednom.
• TN-S systém odděluje nulový a ochranný vodič.
• TN-C-S systém využívá kombinaci TN-C a TN-S pro lepší bezpečnost.
• Přechod na moderní systémy vyžaduje odborný zásah a revizi instalace.

Běžné chyby a doporučení pro domácí instalace

Chyby v uzemnění a nulování představují významné bezpečnostní riziko v domácích elektrických instalacích. Nejčastěji se setkáváme s přerušením vodiče PEN, což je ochranný vodič, který kombinuje funkce nulového a zemnicího vodiče v TN-C systému. Přerušený nebo poškozený vodič PEN může způsobit nebezpečné zvýšení napětí na kovových částech spotřebičů a tím ohrozit uživatele.

Další častou chybou je špatné propojení vodičů nebo nevhodné umístění zásuvek v blízkosti topných či plynových potrubí. Zásuvky by měly být vzdáleny minimálně 500 mm od takových potrubí, aby se zabránilo vzniku poruchových proudů a riziku elektrického úrazu.

Jaké chyby se dělají při uzemnění a nulování

• Přerušení vodiče PEN bez okamžité opravy ohrožuje bezpečnost elektrických instalací.
• Nesprávné měření odporu uzemnění vede k falešnému pocitu bezpečí.
• Nedodržení minimální vzdálenosti zásuvek od potrubí snižuje ochranu proti poruchovým proudům.
• Zaměňování uzemnění a nulování bez respektování rozdílů v jejich funkci může komplikovat správné zapojení.

Tip: Pro bezpečný provoz a správnou elektrickou zem doporučuji pravidelnou kontrolu instalace profesionálem, zvláště pokud používáte TN-C systém, kde je vodič PEN klíčový. Dodržujte minimální vzdálenosti a správné propojení vodičů, aby byla zajištěna maximální bezpečnost vaší domácnosti.

Časté dotazy

Co je to uzemnění a proč je důležité?

Uzemnění znamená spojení elektrické instalace se zemí, čímž se zajišťuje nulový potenciál a bezpečný odvod poruchových proudů, což snižuje riziko úrazu elektrickým proudem.

Jaký je rozdíl mezi uzemněním a nulováním?

Uzemnění spojuje zařízení se zemí, nulování propojuje kovové části s nulovým vodičem pro odvádění poruchového proudu zpět ke zdroji.

Jak se měří odpor uzemnění?

Odpor uzemnění se měří speciálním přístrojem, hodnoty by měly být pod 10 Ω, u kritických zařízení pod 1 Ω.

Co znamená vodič PEN?

Vodič PEN je kombinovaný ochranný a nulový vodič používaný v systému TN-C, který musí být nepřerušený a správně propojený.

Jaké jsou nejčastější chyby při uzemnění a nulování?

Časté chyby jsou přerušení vodiče PEN, špatné propojení, a umístění zásuvek blízko plynových nebo topných potrubí méně než 500 mm.

Kdy je vhodné přejít ze systému TN-C na TN-S nebo TN-C-S?

Přechod je vhodný pro zvýšení bezpečnosti, zejména v nových instalacích nebo modernizacích, a vyžaduje odborný zásah.

Jak nulování pomáhá při poruše elektrického zařízení?

Nulování umožňuje rychlý odvod poruchového proudu přes nulový vodič, což spouští jistič a vypíná napájení.

Proč je důležité pravidelně kontrolovat vodič PEN?

Protože jeho přerušení může způsobit nebezpečné dotykové napětí a ohrozit bezpečnost provozu elektrické instalace.

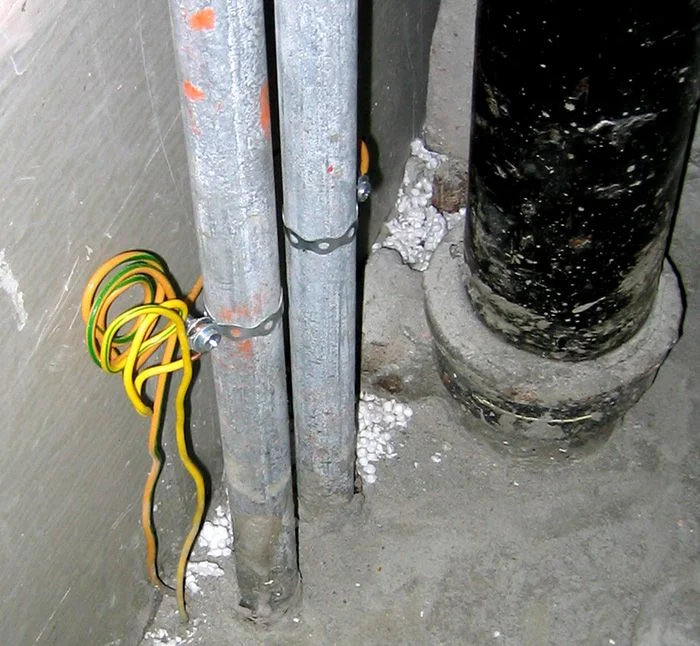

Může se uzemnění provádět pomocí vodovodního potrubí?

Ano, pokud je kovové potrubí pevně spojeno se zemí, ale nelze použít plynové nebo topné potrubí kvůli bezpečnostním rizikům.

Jaká je doporučená vzdálenost zásuvek od plynových a topných potrubí?

Zásuvky by měly být umístěny minimálně 500 mm od plynových, topných a vodovodních potrubí.

Jaký je symbol pro uzemnění v elektrických schématech?

Symbol pro uzemnění je tři vodorovné čáry nad sebou, přičemž spodní čára je nejdelší a horní nejkratší.

Jak se provádí uzemnění rozvaděče v rodinném domě?

Uzemnění rozvaděče se provádí připojením ochranného vodiče k zemnícímu pásku nebo zemnící tyči s odporem do 30 ohmů.

Co je základový zemnič a k čemu slouží?

Základový zemnič je kovová konstrukce zabudovaná do základů budovy, která slouží k bezpečnému odvádění elektrických proudů do země.

Jaký je princip uzemnění v elektrotechnice?

Princip uzemnění spočívá v připojení elektrických zařízení k zemi, aby se zabránilo nebezpečnému dotyku a ochránilo se zařízení před přepětím.

Jaké jsou hlavní kroky při měření odporu uzemnění?

Hlavní kroky jsou: připojení měřicího přístroje k zemnícímu vodiči, umístění měřicí sondy do země ve vzdálenosti minimálně 20 metrů a odečtení hodnoty odporu, která by měla být nižší než 30 ohmů.
