Požadavky a normy pro používání proudových chráničů v

Proudové chrániče patří mezi klíčové prvky zajišťující bezpečnost elektroinstalace v domácnostech i průmyslu. Dodržení platných norem, zejména ČSN 33 2130 ed 4, stanovuje přesné požadavky na jejich použití a typy, včetně napěťově závislých chráničů. Správná instalace minimalizuje riziko úrazu elektrickým proudem a požáru.

Jaké normy upravují používání proudových chráničů v elektroinstalaci?

Používání proudových chráničů v elektroinstalaci v České republice je upraveno několika klíčovými normami, které stanovují technické požadavky i podmínky instalace. Hlavními normami jsou ČSN 33 2000-4-41 ed. 3, ČSN 33 2130 ed. 3 a evropské normy EN 61008 a EN 61009. Tyto normy definují, jaké typy proudových chráničů lze použít, jaké parametry musí splňovat a kde je jejich instalace povinná.

Normy řady ČSN 33 2000

ČSN 33 2000-4-41 ed. 3 stanovuje základní požadavky na proudové chrániče v elektroinstalacích, zejména jejich funkční parametry a požadavky bezpečnosti. Tato norma upravuje například limity vybavovacích proudů a testování proudových chráničů. ČSN 33 2130 ed. 3 pak reguluje použití proudových chráničů v bytových domech a stanovuje, které části elektroinstalace musí být chráněny. Obě normy jsou nezbytné pro správné navržení a provoz elektroinstalace s ohledem na bezpečnost osob a majetku.

Evropské normy EN 61008 a EN 61009

Norma EN 61008 upravuje technické požadavky na proudové chrániče bez vestavěného jističe, tedy takzvané RCCB. Tyto proudové chrániče musí splňovat přísné bezpečnostní standardy a podléhají certifikaci podle této normy. EN 61009 zase normuje proudové chrániče s vestavěným jističem, označované jako RCBO. Tyto kombinované přístroje zajišťují ochranu proti přetížení, zkratu i úniku proudu. Obě evropské normy jsou základem pro homologaci a výrobu proudových chráničů používaných na českém trhu.

• RCCB podle EN 61008 reagují na rozdílové proudy bez ovlivnění zatížení
• RCBO podle EN 61009 kombinují ochranu proti úniku proudu i přetížení
• Certifikace podle těchto norem zaručuje kvalitu a bezpečnost zařízení

Tip: Pro správnou instalaci elektroinstalace je nezbytné vždy respektovat požadavky ČSN 33 2130 ed. 3, protože určuje, kde musí být proudový chránič namontován, a minimalizuje tak riziko úrazu elektrickým proudem.

Kdy a kde je povinné instalovat proudové chrániče?

Proudové chrániče představují základní prvek ochrany v elektroinstalacích a jejich použití upravují české normy, zejména ČSN 33 2130 ed. 3 a novější ed. 4. V této sekci se zaměříme na konkrétní situace a místa, kde je povinné proudové chrániče instalovat, a na pravidla platná pro bytové domy.

Povinné prostory a obvody

Podle normy proudové chrániče musí být instalovány v zásuvkových obvodech do 32 A, protože právě tyto zásuvky představují nejvyšší riziko úrazu elektrickým proudem. Dále je povinné použití proudového chrániče v koupelnách a kuchyních, kde je zvýšené nebezpečí kontaktu s vodou. Ochrana musí být rovněž zajištěna ve venkovních prostorách, kde může dojít k působení vlhkosti a nepříznivých podmínek. Napěťově závislý chránič se v těchto případech obvykle neuplatňuje, protože norma klade důraz na rychlou odezvu běžných RCD.

• Zásuvky do 32 A
• Koupelny
• Kuchyně
• Venkovní prostory

Specifika pro bytové domy

V bytových domech platí, že kromě zásuvek musí být proudové chrániče instalovány také na světelné obvody, které mají vlastní RCD. Tento požadavek zajišťuje vyšší bezpečnost a snadnější lokalizaci závady v rozsáhlejších instalacích. Norma ČSN 33 2130 ed. 3 stanovuje, kolik proudových chráničů musí být v bytové elektroinstalaci, aby bylo možné rozdělit ochranu na menší části a minimalizovat výpadky. Pro bytové domy platí přísnější pravidla než pro rodinné domy, především kvůli vyššímu počtu uživatelů a komplexnosti instalace.

• Samostatný proudový chránič pro světelné obvody
• Více proudových chráničů podle rozsahu instalace
• Zvýšená ochrana v komunikacích a společných prostorách

Jaké jsou typy proudových chráničů a jejich charakteristiky?

Proudové chrániče se liší podle typu reakce na proudové úniky, citlivosti a konstrukčního provedení. Správný výběr závisí na konkrétní aplikaci a požadavcích norem ČSN 33 2130 ed 4 a ed 3. Následující podsekce vysvětlují základní typy proudových chráničů, jejich jmenovitý diferenční proud a rozdíly mezi hlavními konstrukčními typy.

Typy proudových chráničů podle reakce na proud

Proudové chrániče se rozdělují podle typu detekovaného úniku takto:

• Typ AC reaguje pouze na střídavé sinusové diferencní proudy, vhodný pro jednoduché domácí instalace bez speciálních zdrojů.
• Typ A zachytí i pulsující stejnosměrné proudy, proto se používá například u zařízení s polovodičovými měniči.
• Typ B detekuje střídavé i stejnosměrné a vyšší frekvenční proudy, což jej činí ideálním pro frekvenční měniče a fotovoltaické systémy.
• Typ S (selektivní) má prodlouženou reakční dobu, což umožňuje koordinaci vícestupňové ochrany v rozváděči.
• Typ G je napěťově závislý chránič používaný v některých specifických případech.

Citlivost a jmenovitý diferenční proud

Jmenovitý diferenční proud (citlivost) proudových chráničů se pohybuje od 10 mA do 300 mA a určuje, při jakém úniku chránič vypne:

• 10 mA a 30 mA jsou určeny k ochraně osob, typicky v obytných prostorách, kde je riziko úrazu elektřinou.
• 100 mA slouží k ochraně před požárem v průmyslových a administrativních objektech.
• 300 mA se používá pro ochranu před požárem u větších odběrných míst.

Tip: Při instalaci v rodinném domě se obvykle volí citlivost 30 mA pro ochranu osob a 300 mA pro hlavní ochranu před požárem.

Rozdíl mezi RCCB a RCBO

• RCCB (Residual Current Circuit Breaker) je proudový chránič bez nadproudové ochrany – spouští se pouze při rozdílu proudů, tedy při úniku.
• RCBO (Residual Current Breaker with Overcurrent protection) kombinuje funkci proudového chrániče s jističem, tedy chrání jak proti úniku, tak proti přetížení a zkratu.

Výběr RCCB nebo RCBO závisí na konkrétní elektroinstalaci a požadavcích normy ČSN 33 2130. RCBO se často používá tam, kde je potřeba samostatná ochrana jednoho obvodu s integrovaným jističem.

Jaký proudový chránič zvolit pro rodinný dům závisí na typu instalace a zařízení; nejčastěji se doporučuje kombinace typů A nebo AC s citlivostí 30 mA a použitím RCBO pro kritické okruhy.

Jak správně instalovat proudové chrániče v různých typech elektroinstalací?

Správná instalace proudových chráničů závisí na typu elektroinstalační soustavy a musí respektovat platné normy ČSN 33 2130 ed 3 a ed 4. V praxi je nutné vždy dodržet požadavky na rozdělení vodičů a respektovat prostředí, ve kterém je chránič instalován.

Instalace v TN-C a TN-S soustavách

V TN-C soustavě je kombinovaný vodič PEN, který spojuje funkce ochranného (PE) i nulového (N) vodiče. Při instalaci proudového chrániče je nezbytné rozdělit vodič PEN na samostatné PE a N vodiče ještě před vstupem do chrániče. V TN-S soustavě jsou vodiče PE a N již oddělené, což usnadňuje připojení chrániče. Pro správné zapojení proudového chrániče v domácí elektroinstalaci je třeba zajistit, aby vstupní svorky chrániče odpovídaly správně PE a N vodičům. Častou chybou je omylem vedení PEN bez rozdělení, což může vést k nefunkčnosti ochrany. Norma proudové chrániče jasně stanovuje tyto požadavky, které musí být dodrženy pro zajištění bezpečnosti.

Instalace v soustavách TT a IT

V soustavě TT je ochranný vodič PE připojen k místnímu uzemnění nezávislému na zdroji, což vyžaduje použití proudových chráničů s citlivostí odpovídající normám. Pro soustavu IT, kde není nulový vodič přímo uzemněn, je instalace proudového chrániče nezbytná pro detekci zemních poruch. V těchto soustavách musí být proudový chránič dimenzován podle specifikací ČSN 33 2130 ed 4 a musí správně reagovat na rozdílové proudy. Použití napěťově závislých chráničů je v IT soustavách doporučeno pro zvýšení bezpečnosti. Přesné nastavení a správné zapojení je klíčové, protože nesprávná instalace může způsobit nežádoucí vypínání nebo naopak selhání ochrany.

Podmínky prostředí pro instalaci

Proudové chrániče musí být instalovány v prostředí s teplotou nepřekračující 40 °C, aby byla zajištěna jejich spolehlivost a dlouhá životnost. Vlhkost by neměla přesahovat hodnoty doporučené výrobcem, protože zvýšená vlhkost může ovlivnit funkci chrániče. Zajistěte také dostatečný prostor pro chlazení kolem přístroje, což minimalizuje riziko přehřátí. Pro správné fungování je třeba pravidelné testování chráničů podle normy ČSN 33 2130. V domácí elektroinstalaci se nevyhýbejte instalaci chráničů v místech s vyšším rizikem vlhkosti, například v koupelnách, kde chrání před úrazem elektrickým proudem.

Jak provádět testování a údržbu proudových chráničů?

Pravidelná kontrola a testování proudových chráničů je klíčová pro zachování bezpečnosti a správné funkce elektroinstalace. Dodržování stanovených norem a požadavků přispívá k včasnému odhalení závad a prevenci úrazů elektrickým proudem.

Pravidelné testování funkce

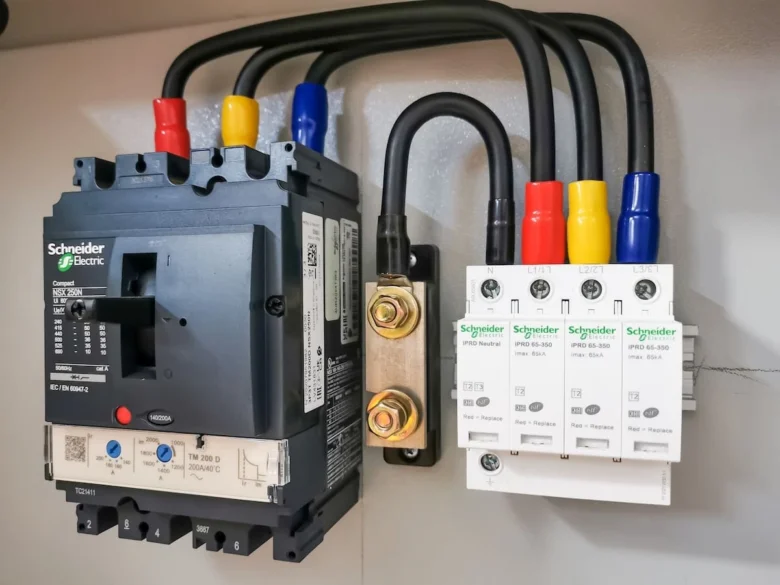

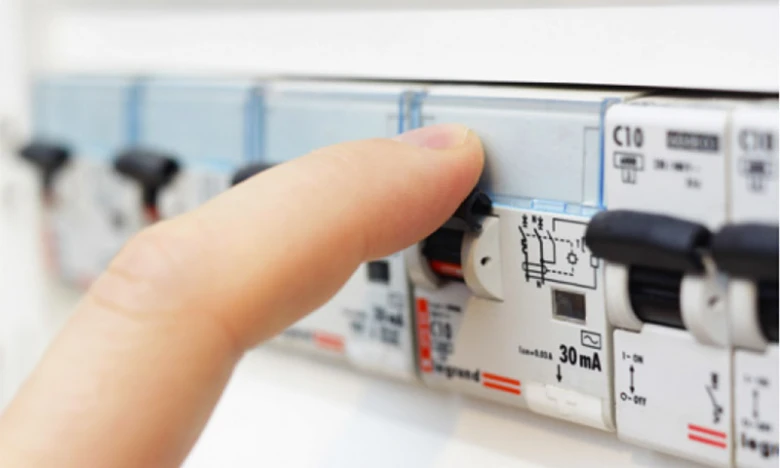

Testovací tlačítko na proudovém chrániči slouží k ověření jeho správné funkce. Doporučuje se provádět tento test minimálně jednou za 3 až 6 měsíců, aby se zajistilo, že chránič reaguje na poruchové proudy podle normy proudové chrániče. Pravidelným testováním se předchází selhání ochranného zařízení, což je nezbytné zejména v domácí elektroinstalaci, kde může být zapojení proudového chrániče klíčové pro bezpečnost uživatelů.

Revize a měření reziduálních proudů

Revize proudových chráničů zahrnuje vizuální kontrolu a odborné měření reziduálního proudu, které provádí kvalifikovaný revizní technik E1B. Tento proces je nezbytný k posouzení, zda chránič splňuje technické požadavky podle ČSN 33 2130 ed 4 a ed 3. Revize by měla probíhat pravidelně podle platných norem, aby byla zajištěna spolehlivost ochrany.

1. Vizuální kontrola – posouzení stavu chrániče a okolní elektroinstalace
2. Měření reziduálního proudu – ověření správné citlivosti a odezvy chrániče
3. Záznam o revizi – dokumentace výsledků v souladu s požadavky normy

Tip: Častou chybou je vynechání pravidelného testu pomocí tlačítka, což může vést k nefunkčnosti proudového chrániče právě v momentě potřeby.

Jaké bezpečnostní aspekty a požadavky platí pro proudové chrániče?

Proudové chrániče představují klíčovou součást domácí elektroinstalace, protože výrazně snižují riziko úrazu elektrickým proudem. Podle platných norem, jako je ČSN 33 2130 ed 4 a ed 3, je třeba respektovat technické požadavky na jejich citlivost a správné zapojení. Proč je důležité používat proudové chrániče v domácí elektroinstalaci? Odpověď spočívá ve schopnosti těchto zařízení detekovat nebezpečné unikající proudy a rychle odpojit napájení, čímž chrání uživatele před úrazem.

Hodnoty proudu a nebezpečí pro člověka

Pro člověka jsou kritické určité hodnoty unikajícího proudu, které mohou vyvolat různé reakce. Proud 10 mA je hranicí, kdy už nastává nebezpečí úrazu elektrickým proudem a může dojít k bolestivému šoku. Proud 15 mA způsobuje problémy s uvolněním z elektrického vedení, což znamená, že postižený nemusí být schopen se rychle odpojit, a tím stoupá riziko vážnějšího poškození. Proud 40 mA už znamená vážné nebezpečí, protože může vyvolat srdeční fibrilaci a ohrozit život. Norma proudové chrániče proto stanovuje maximální únikové proudy, které chrániče musí detekovat a spolehlivě vypnout obvod.

Princip selektivity proudových chráničů

Selektivita proudových chráničů zajišťuje, že při poruše vypne pouze ten chránič, který je nejblíže k místu závady. Díky tomu ostatní proudové chrániče v instalaci zůstanou aktivní a nezpůsobí výpadek celého napájení. Tento princip je důležitý zejména ve větších instalacích, kde je zapojeno několik proudových chráničů. Správné nastavení selektivity podle ČSN 33 2130 je klíčové pro bezpečný a spolehlivý provoz elektroinstalace a minimalizuje riziko nežádoucích výpadků.

Jak řešit problémy s neoprávněným vypínáním proudových chráničů?

Neoprávněné vypínání proudových chráničů patří mezi časté problémy v domácích i průmyslových elektroinstalacích. Hlavní příčinou bývá harmonické rušení, které vzniká vlivem nelineárních spotřebičů, například LED osvětlení nebo elektronických zdrojů. Toto rušení může vyvolat falešné sepnutí proudového chrániče, což vede k jeho nevhodnému odpojení.

Diagnostika neoprávněného vypínání je klíčová pro identifikaci závad a správné řešení. Podle normy ČSN 33 2130 ed 4 je nutné při zjištění častých výpadků ověřit správné zapojení a zkontrolovat, zda použitý proudový chránič odpovídá požadavkům na používání proudových chráničů v elektroinstalaci. Častou chybou při instalaci je nesprávné dimenzování chrániče nebo použití nevhodného typu, například absence napěťově závislého chrániče tam, kde je vyžadován.

Pro zmírnění problému se doporučuje:

• provést měření harmonických složek v síti
• nahradit chránič typem odolnějším vůči rušení
• rozdělit zatížení na více okruhů s vlastními chrániči
• kontaktovat kvalifikovaného elektroinstalatéra pro odbornou kontrolu

Tip: Nesprávné zapojení a nesplnění proudové normy jsou nejčastější příčinou neoprávněných vypnutí. Pro komplexní řešení je vhodné konzultovat odborníka.

Jaké normy platí pro proudové chrániče v průmyslových a speciálních instalacích?

Specifické požadavky a normy pro průmyslové instalace upravují bezpečnost a funkčnost proudových chráničů v náročných provozech. Tyto normy reflektují potřebu chránit nejen běžné spotřebiče, ale také speciální zařízení, jako jsou frekvenční měniče a fotovoltaické systémy.

Normy pro průmyslové instalace

Norma ČSN 33 2000-7-718 stanovuje požadavky na elektrické instalace v průmyslových provozech, kde je kladen důraz na správný výběr a instalaci proudových chráničů. ČSN 33 2000-7-701 se pak zaměřuje na speciální podmínky zabezpečení elektrických zařízení v prostředí s vyššími nároky, například v průmyslových dílnách nebo laboratořích. Tyto normy doplňují obecné předpisy ČSN 33 2130 ed 4 a ed 3 a specifikují, kdy a jak je nutné použít proudový chránič v průmyslových instalacích.

Použití typů B a F proudových chráničů

Typ B proudového chrániče je určený pro instalace s frekvenčními měniči a fotovoltaickými systémy, protože dokáže detekovat i stejnosměrné zbytkové proudy, které běžné typy nezachytí. Typ F je vhodný pro zařízení generující vysokofrekvenční pulzní proudy, například moderní průmyslové stroje. Výběr správného typu proudového chrániče zásadně ovlivňuje bezpečnost provozu a minimalizuje riziko poruch způsobených nesprávnou ochranou.

• Norma proudové chrániče stanovuje limity citlivosti a reakční doby
• Napěťově závislý chránič se používá tam, kde nelze nasadit běžný proudový chránič
• ČSN 33 2130 ed 4 a ed 3 doplňují požadavky na průmyslové aplikace

Tip: Při navrhování průmyslové elektroinstalace se ujistěte, že použitý proudový chránič odpovídá typu zařízení a normám ČSN 33 2000-7-718 a 7-701. Chybný výběr může vést k falešným výpadkům nebo nedostatečné ochraně.

Co je automatické opětné zapínání (ARD) a jak se využívá?

Automatické opětné zapínání (ARD) představuje moderní funkci proudových chráničů, která zvyšuje komfort a bezpečnost elektroinstalací. Norma ČSN EN 63024:2019 přesně stanovuje podmínky a požadavky na ARD, čímž usnadňuje jeho správné využití v praxi.

Princip automatického opětného zapínání

Automatické opětné zapínání (ARD) umožňuje proudovému chrániči automaticky se zapnout po předchozím vypnutí v důsledku poruchy. Funkce ARD pomáhá rychle obnovit napájení bez nutnosti manuálního zásahu, což je užitečné například při dočasných poruchách nebo přetíženích.

Použití ARD v praxi

ARD se často využívá v průmyslových i domácích elektroinstalacích, kde minimalizuje výpadky napájení a šetří čas při obnově elektrického provozu. Proudový chránič vybavený touto funkcí přispívá k plynulému chodu zařízení, zejména tam, kde je nutné rychlé obnovení napájení.

Tip: Správné zapojení proudového chrániče s ARD je klíčové, proto je vždy třeba dodržovat normy ČSN 33 2130 ed 4 a ed 3, které stanovují požadavky na instalaci a ochranu.

Časté dotazy

Jaké jsou hlavní normy pro používání proudových chráničů v České republice?

Hlavní normy jsou ČSN 33 2000-4-41 ed. 3, ČSN 33 2130 ed. 3 a evropské normy EN 61008 a EN 61009.

Kdy je povinné použít proudový chránič v elektroinstalaci?

Proudový chránič je povinný v obvodech zásuvek do 32 A, v koupelnách, kuchyních a venkovních prostorách dle ČSN 33 2130 ed. 3.

Jak často se doporučuje testovat proudové chrániče?

Testování pomocí testovacího tlačítka by mělo probíhat minimálně jednou za 3 až 6 měsíců.

Jaký je rozdíl mezi proudovými chrániči typu RCCB a RCBO?

RCCB je proudový chránič bez nadproudové ochrany, RCBO je s vestavěnou nadproudovou ochranou.

Co znamená selektivita u proudových chráničů?

Selektivita znamená, že při poruše vypne pouze nejbližší proudový chránič, čímž se nezastaví celá instalace.

Jaké typy proudových chráničů jsou vhodné pro průmyslové instalace?

Pro průmysl se často používají typy B a F, které reagují na speciální druhy unikajících proudů.

Jaké jsou požadavky na instalaci proudových chráničů v soustavách TT a IT?

Instalace v TT a IT vyžaduje speciální postupy a znalosti, například správné uzemnění a konfiguraci RCD.

Co je automatické opětné zapínání (ARD) u proudových chráničů?

ARD je funkce, která automaticky zapne proudový chránič po jeho vypnutí, upravená normou ČSN EN 63024:2019.

Jak řešit časté neoprávněné vypínání proudových chráničů?

Diagnostika zahrnuje kontrolu harmonického rušení, závad v instalaci a správného zapojení, často je nutná odborná pomoc.

Jaké jsou limity citlivosti proudových chráničů pro ochranu osob?

Nejčastěji se používá citlivost 30 mA, která chrání před úrazem elektrickým proudem bez neoprávněných vypnutí.

Kolik proudových chráničů je minimálně nutné instalovat v bytové elektroinstalaci podle platných norem?

Podle ČSN 33 2130 ed. 4 je minimálně nutné instalovat jeden proudový chránič na bytovou jednotku, pokud celkový proud přesahuje 20 A.

Které elektrické obvody v domácnosti musí být povinně chráněny proudovým chráničem?

Norma vyžaduje ochranu proudovým chráničem zejména obvodů zásuvek v koupelnách a venkovních zásuvek s proudovým jmenovitým proudem do 30 mA.

Jaké jsou požadavky na proudový chránič v soustavě TN-C-S?

V soustavě TN-C-S musí být proudové chrániče instalovány tak, aby chránily obvody zásuvek a spotřebičů v suchých prostorách, s citlivostí do 30 mA.

Kdy není instalace proudového chrániče povinná podle českých norem?

Instalace proudového chrániče není povinná u obvodů s trvalým proudem menším než 20 A, například u některých osvětlení, podle ČSN 33 2130.

Jak se správně zapojuje proudový chránič v elektroinstalaci, aby splnil normové požadavky?

Proudový chránič se zapojuje na vstupní fáze a nulový vodič obvodu, přičemž musí být zajištěno, že všechny vodiče chráněného obvodu procházejí přes detekční cívku chrániče.
