Správná montáž solárních panelů vyžaduje precizní přípravu konstrukce a dodržení všech norem pro elektrické zapojení fotovoltaiky. Tento průvodce vás provede celým procesem od bezpečného zajištění při práci ve výškách až po pravidelnou údržbu fotovoltaických panelů pro zajištění maximální efektivity systému.
📝 Ve zkratce
- Fotovoltaické panely se běžně instalují pod úhlem 15-50°, přičemž ideální sklon je kolem 35° pro maximální výkon.
- Montáž solárních panelů trvá obvykle 2-5 dní, včetně upevnění a elektroinstalace.
- Znečištění panelů snižuje výkon o 5 až 10 %, proto se doporučuje pravidelné čištění 1-2× ročně.
- Bezpečnostní opatření při práci ve výškách zahrnují jištění dle nařízení vlády pro práce nad 1,5 m.
- Při elektrickém zapojení je nutné připočítat 10-15 % rezervu k napětí panelů naprázdno (Voc).
Jak správně vybrat místo a orientaci pro solární panely
Pro dosažení maximálního energetického výnosu v podmínkách České republiky orientujte solární panely přímo na jih se sklonem v rozmezí 30 až 35 stupňů. Tato orientace solárních panelů umožňuje fotovoltaické instalaci využít dopadající sluneční záření s nejvyšší možnou účinností po většinu dne. Instalace solárních panelů na plochy s odlišným azimutem či sklonem vždy vede k nižšímu celkovému výkonu systému.
Klíčové faktory ovlivňující výkon systému
Při plánování konstrukce pro solární panely zohledněte následující parametry:
- Sklon panelů mezi 15 a 50 stupni zajišťuje kromě dobrého výkonu také přirozené samočištění povrchu deštěm.
- Jakýkoliv stín, ať už od komína, stromů nebo okolních budov, dramaticky snižuje výkon celého stringu.
- Umístění panelů na plochy orientované na východ či západ snižuje špičkový výkon, ale rozkládá produkci energie do delšího časového úseku dne.
Odborná rada: Častá chyba při plánování spočívá v podcenění vlivu stínu v zimních měsících, kdy je slunce nízko nad obzorem. Před zahájením montáže solárních panelů proveďte důkladnou analýzu zastínění střechy v průběhu celého roku. Tento postup se hodí pro majitele rodinných domů s členitými střechami, nikoliv však pro instalace na velkých plochých průmyslových halách s volným horizontem.
Jak připravit střechu a upevnit konstrukci pro panely
Příprava podkladu je klíčová pro dlouhou životnost systému. Správná konstrukce pro solární panely musí odolat nárazům větru i sněhové zátěži. Před samotnou montáží solárních panelů vždy zkontrolujte statiku krovu a stav střešní krytiny. Pro dosažení maximálního výkonu hraje zásadní roli orientace solárních panelů, kterou zohledněte již při plánování roztečí nosných profilů.
Způsob kotvení se liší podle typu krytiny:
- Tašková střecha: Konstrukce je upevněna pomocí kotvicích háků, které se šroubují přímo do nosných krokví, nikoliv pouze do latí.
- Plechová střecha: Používají se speciální držáky na falc nebo závrtné šrouby s EPDM těsněním, které zajišťují vodotěsnost bez nutnosti vrtání do plochy plechu.
- Plochá střecha: Zde se využívá hliníková konstrukce s nastavitelným sklonem 15 až 30 stupňů, kterou stabilizují betonové bloky jako přítěž bez narušení hydroizolace.
Odborná rada: Častou chybou je nedostatečné dotažení spojů nebo použití nekvalitního spojovacího materiálu, což vede ke korozi. Instalace se hodí pro majitele objektů s dobrou statikou, ale není vhodná pro střechy s poškozeným krovem nebo nestabilní krytinou. Vždy dodržujte bezpečnost práce ve výškách a používejte certifikované kotvicí prvky.
Krok za krokem instalace solárních panelů včetně montáže a upevnění
Samotná montáž solárních panelů vyžaduje pečlivou přípravu a dodržení technologických postupů, které zajistí dlouhodobou stabilitu systému na střeše. Následující podrobný návod na instalaci solárních panelů krok za krokem vám pomůže realizovat montáž bezpečně a efektivně.
Příprava nástrojů a materiálů
Pro úspěšnou montáž si připravte aku vrtačku s odpovídajícími nástavci, klíče na dotažení svorek, vodováhu pro kontrolu roviny a metr. Mezi nezbytné materiály patří hliníková konstrukce pro solární panely, koncové a středové svorky, nerezové vruty a kvalitní ochranné rukavice. Kvalitní nářadí a správně dimenzovaný spojovací materiál jsou základem pro dlouhou životnost celé fotovoltaické instalace.
Manipulace a přenášení panelů
Každý solární panel vyžaduje opatrnou manipulaci, aby nedošlo k mikrotrhlinám v článcích nebo poškození rámu. Při přesunu na střechu vždy pracujte ve dvou osobách a používejte ochranné rukavice, které zvyšují jistotu úchopu a chrání před ostrými hranami hliníkových profilů. Pamatujte, že bezpečnost práce ve výškách je prioritou, proto vždy zajistěte pracovní plochu a používejte certifikované postroje.
Upevnění panelů ke konstrukci
Upevnění panelů probíhá pomocí přítlačných svorek, které fixují rámy k nosným lištám. Správná instalace zahrnuje tyto kroky:
- Vyrovnání lišt – kontrola rozteče podle šířky panelů a jejich orientace na střeše.
- Usazení panelů – přiložení prvního panelu ke konstrukci a zajištění koncovými svorkami.
- Instalace středových svorek – vložení svorky mezi dva sousední panely a dotažení na předepsaný moment.
- Finální dotažení – kontrola všech spojů, aby se zamezilo vibracím při nárazovém větru.
Odborná rada: Častou chybou při instalaci solárních panelů je nadměrné nebo nedostatečné dotažení svorek, což může vést k deformaci rámu či uvolnění panelu. Pamatujte, že tento postup se hodí pro běžné šikmé střechy, ale u instalací na ploché střechy se zátěžovými systémy se postup liší. Vždy dodržujte montážní manuál konkrétního výrobce panelů.
Podrobný návod na elektrické zapojení solárních panelů se schématy
Elektrické zapojení fotovoltaiky vyžaduje přesné dodržení napěťových limitů střídače a správnou volbu průřezu kabelů. Tento podrobný návod na elektrické zapojení solárních panelů se schématy vám pomůže pochopit základní principy pro bezpečný provoz systému.
Sériové zapojení stringů
Sériové zapojení panelů do jednoho stringu zvyšuje celkové napětí systému při zachování konstantního proudu. Při výpočtu počtu panelů vždy přičtěte rezervu 10 až 15 procent k napětí naprázdno (Voc), abyste předešli poškození střídače při nízkých teplotách. Tento postup je ideální pro delší trasy kabeláže od konstrukce pro solární panely ke střídači.
Paralelní zapojení panelů
Paralelní zapojení zvyšuje celkový proud soustavy, zatímco napětí zůstává na úrovni jednoho panelu. Tato konfigurace se využívá u systémů s vysokým odběrem proudu nebo při instalaci na plochy s odlišnou orientací solárních panelů.
| Typ zapojení | Parametr | Vhodné pro |
|---|---|---|
| Sériové | Zvyšuje napětí | Dlouhé trasy |
| Paralelní | Zvyšuje proud | Vysoký odběr |
| Kombinované | Zvyšuje obojí | Optimalizace |
Bezpečnostní prvky v elektrickém zapojení
Každá fotovoltaická instalace musí obsahovat certifikované bezpečnostní prvky chránící systém před zkratem a přepětím.
- Pojistky gPV – chrání stringy před zpětnými proudy.
- Odpojovače stringů – umožňují bezpečné přerušení obvodu při údržbě fotovoltaických panelů.
- Přepěťová ochrana – svádí nebezpečné napěťové špičky do země.
Odborná rada: Častá chyba při zapojování spočívá v podcenění teplotních koeficientů napětí panelů, což může v zimě překročit limit střídače. Pro koho se tento postup hodí vs pro koho NE: Tento návod je určen pro osoby s elektrotechnickou kvalifikací; laikům důrazně doporučuji přenechat zapojení odborné firmě kvůli riziku úrazu elektrickým proudem.
Bezpečnostní opatření při instalaci a práce ve výškách

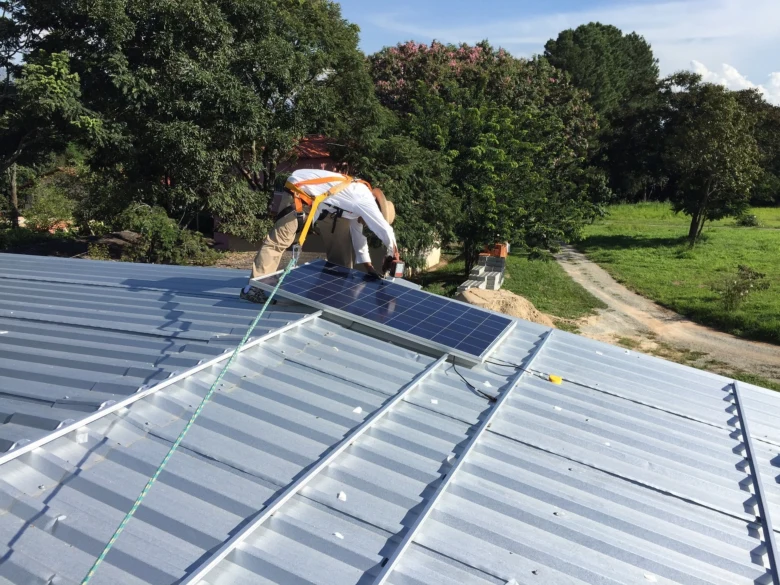

Při montáži solárních panelů na střechu je kritickým faktorem bezpečnost práce ve výškách, která podléhá nařízení vlády č. 362/2005 Sb. Každá práce ve výšce nad 1,5 metru vyžaduje povinné zajištění proti pádu pomocí kolektivního nebo osobního zabezpečení, přičemž kotvicí zařízení by měla odpovídat normě EN 795. Zaměstnavatel je povinen zajistit certifikované osobní ochranné pracovní prostředky (OOPP) a odborné školení pro práci ve výškách, které prodlužuje platnost osvědčení o odborné způsobilosti o 12 měsíců. Častou chybou při instalaci solárních panelů je podcenění nosnosti kotvicích bodů střešní konstrukce, což zvyšuje riziko pádu při pohybu po střeše a může vést k poškození krytiny.
Bezpečnostní rizika při montáži a údržbě
- Používejte výhradně certifikované postroje a lana splňující normu EN 795 pro zajištění stability.
- Kontrolujte stav střešní krytiny a nosných prvků před zahájením montáže solárních panelů, aby nedošlo k propadnutí.
- Dodržujte bezpečné odstupy od elektrického zapojení fotovoltaiky pod zátěží, kde hrozí riziko úrazu elektrickým proudem.
- Instalaci provádějte pouze za příznivých povětrnostních podmínek, ideálně při rychlosti větru do 10 m/s, aby nedošlo k nekontrolovanému pohybu panelů.
Odborná rada: Při práci na šikmých střechách vždy využívejte žebříky s atestem a zajistěte jejich ukotvení proti posunu, přičemž na střeše se pohybujte pouze po vyznačených pochozích trasách nebo lávkách.
Tento postup se hodí pro profesionální montážní firmy a techniky s odpovídající elektrotechnickou kvalifikací, nikoliv pro laiky bez certifikovaného vybavení a školení. Pro zajištění dlouhodobé stability systému je nezbytná pravidelná údržba fotovoltaických panelů prováděná opět s důrazem na jištění pracovníka a kontrolu integrity všech spojů.
Tipy na údržbu a čištění solárních panelů pro dlouhou životnost
Pravidelná údržba fotovoltaických panelů je klíčem k zachování maximálního výnosu vaší elektrárny. Následující tipy na údržbu solárních panelů pro dlouhou životnost vám pomohou udržet systém v optimální kondici bez rizika poškození povrchu.
Frekvence a metody čištění
Efektivní údržba solárních panelů vyžaduje čištění ideálně 1 až 2 krát ročně, což snižuje ztráty výkonu způsobené nečistotami o 5 až 10 procent. K odstranění prachu a pylu používejte pouze vlažnou teplou vodu a jemné hadříky či měkké kartáče. Aplikace nano impregnace na skleněný povrch navíc výrazně snižuje usazování nečistot a usnadňuje jejich odplavení deštěm.

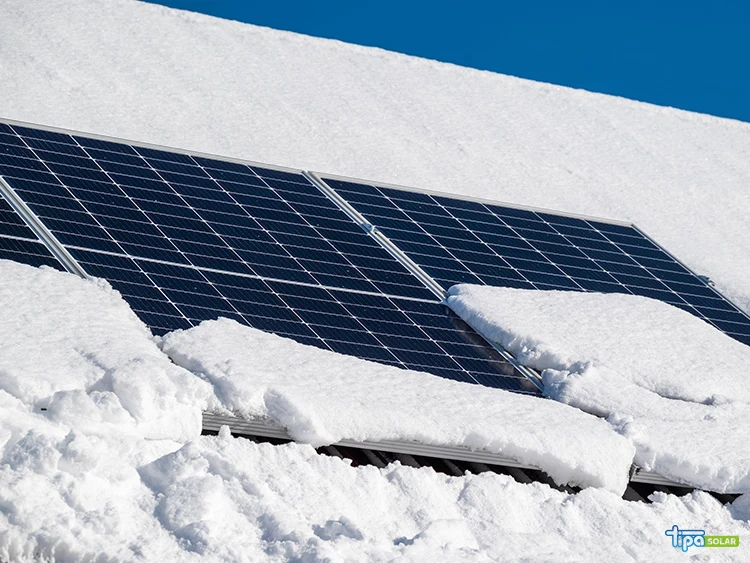

Odstraňování sněhu v zimě
Zimní údržba vyžaduje opatrnost, neboť bezpečnost práce ve výškách zůstává prioritou. Pokud sníh neklouže samovolně díky sklonu panelů v rozmezí 15 až 50 stupňů, použijte výhradně měkké stěrky nebo smetáky.
- Na co si dát pozor: Nikdy nepoužívejte kovové nástroje nebo vysokotlaké čističe, které mohou nevratně poškodit antireflexní vrstvu panelu.
- Častá chyba: Používání agresivních čisticích prostředků nebo horké vody na zmrzlé sklo, což vede k tepelnému šoku a prasknutí modulu.
Tato péče se hodí pro majitele instalací s nízkým sklonem, kde se nečistoty hromadí rychleji, zatímco pro systémy se strmou orientací solárních panelů je údržba méně náročná.
Diagnostika a řešení běžných poruch fotovoltaických systémů
Porucha fotovoltaického systému může snížit celkovou efektivitu výroby elektrické energie až o 50 %. Včasná diagnostika a pravidelná údržba fotovoltaických panelů jsou klíčové pro dosažení projektované životnosti systému, která dosahuje až 30 let. Mezi nejčastější chyby při instalaci solárních panelů a jak se jim vyhnout patří zejména podcenění stínění a nesprávná orientace solárních panelů, což vede k lokálnímu přehřívání článků.
- Zkontrolujte pevnost konstrukce pro solární panely, protože uvolněné úchyty způsobují mikrotrhliny v křemíkových článcích.
- Prověřte elektrické zapojení fotovoltaiky, zda nedochází k oxidaci konektorů nebo poškození izolace kabeláže vlivem UV záření.
- Sledujte hodnoty na střídači, kde náhlý pokles výkonu často signalizuje závadu na konkrétním stringu nebo selhání pojistky gPV.
Odborná rada: Pokud zaznamenáte nerovnoměrný pokles výroby mezi jednotlivými panely, nechte provést profesionální měření termokamerou. Tento postup odhalí skryté vady, které běžným okem neuvidíte. Pro majitele systémů se diagnostika hodí v případě výpadků výkonu, zatímco pro neodborníky bez vybavení je bezpečná práce ve výškách při kontrole panelů vysoce riziková a vyžaduje certifikované vybavení.
Doporučení pro ochranu kabeláže a komponent

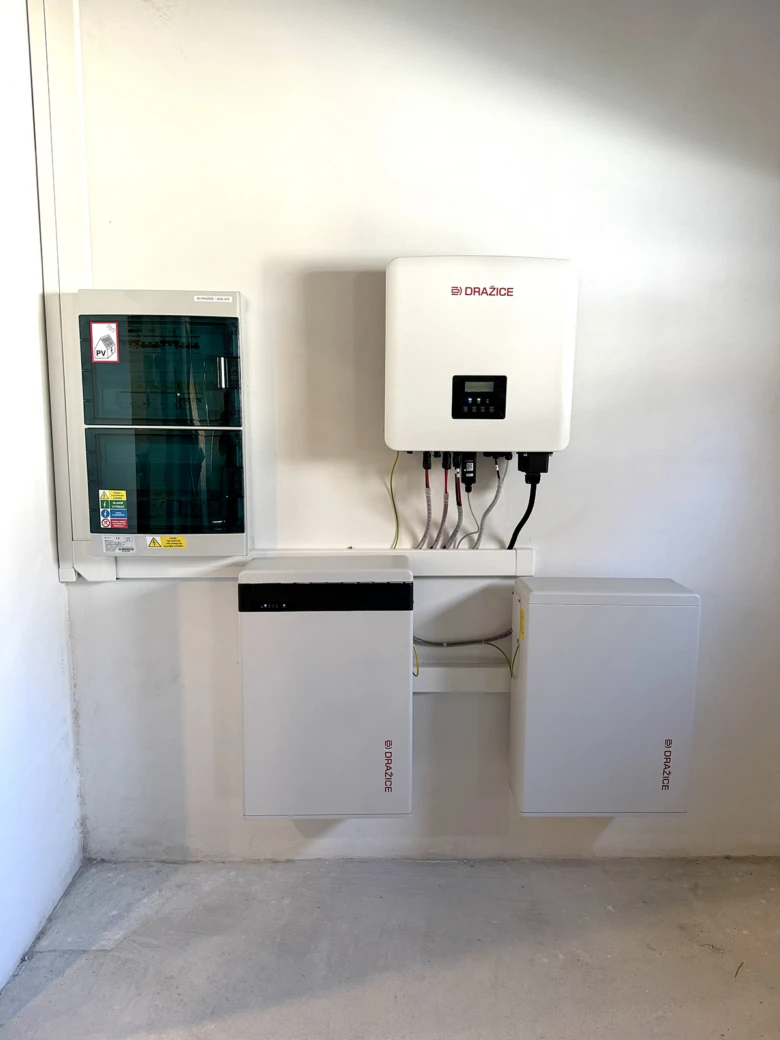

Správné elektrické zapojení fotovoltaiky vyžaduje pečlivou instalaci střídačů a bateriových úložišť do suchých technických místností. Pro optimální životnost komponent udržujte v prostoru stabilní teplotu v rozmezí 10 až 25 stupňů Celsia. Dodržení těchto podmínek je klíčové, neboť vysoké teploty snižují kapacitu baterií a přehřívají výkonovou elektroniku střídačů.
Při venkovní montáži solárních panelů věnujte zvýšenou pozornost ochraně kabeláže. Používejte výhradně kabely odolné vůči UV záření, které jsou uloženy v ochranných lištách nebo chráničkách odolných proti mrazu.
- Veškerou kabeláž upevňujte pomocí UV stabilních stahovacích pásek k prvkům konstrukce pro solární panely.
- Kabely nikdy nepokládejte volně na střešní krytinu, kde hrozí jejich mechanické poškození nebo kontakt se stojatou vodou.
- Do tras instalujte odpojovače stringů a pojistky gPV pro bezpečné odstavení systému při údržbě fotovoltaických panelů.
Odborná rada: Častou chybou je nedostatečné zajištění kabelů proti vibracím větru, které vede k prodření izolace o ostré hrany konstrukce. Instalace se hodí pro majitele rodinných domů s vyhrazeným technickým zázemím, nikoliv pro objekty bez možnosti stabilizace vnitřní teploty.
Požadavky na požární bezpečnost a preventivní opatření
Požární bezpečnost fotovoltaického systému vyžaduje striktní dodržování technických norem, jako je ČSN EN 62446, a použití certifikovaných komponentů s doložitelnou shodou. Kvalitní certifikované materiály výrazně snižují riziko vzniku požáru, ke kterému v praxi nejčastěji dochází v důsledku neodborného elektrického zapojení fotovoltaiky nebo vysokých přechodových odporů v nekvalitních konektorech. Preventivní opatření, jako je instalace certifikovaných odpojovačů stringů a správně dimenzovaných pojistek gPV, účinně zabraňují vzniku nebezpečného elektrického oblouku.
Bezpečnostní rizika při instalaci a údržbě
- Používejte výhradně konstrukce pro solární panely s atestem nehořlavosti a statickým posudkem pro daný typ střešní krytiny.
- Dodržujte nařízení vlády č. 362/2005 Sb. o BOZP při práci ve výškách nad 1,5 metru s využitím certifikovaných osobních ochranných pracovních prostředků (OOPP).
- Provádějte pravidelnou údržbu fotovoltaických panelů minimálně 1x ročně, včetně termovizní kontroly spojů a dotažení všech kabelových svorek pro eliminaci přechodových odporů.
- Instalujte systém tak, aby orientace solárních panelů a jejich rozmístění na střeše nebránilo přístupu hasičů k požárním úsekům a střešním oknům.
Odborná rada: Častá chyba při instalaci solárních panelů spočívá v kombinování neslučitelných typů konektorů (např. MC4 od různých výrobců), což vede k jejich postupné degradaci, oxidaci kontaktů a vzniku lokálního přehřívání. Tento systém je vhodný pro majitele nemovitostí, kteří kladou důraz na dlouhodobou bezpečnost a certifikované řešení, nikoliv pro neodbornou svépomocnou instalaci bez následné revizní zprávy od certifikovaného revizního technika.
| Bezpečnostní prvek | Funkce v systému | Normativní požadavek |
|---|---|---|
| Pojistky gPV | Ochrana proti zkratu | Dle maximálního proudu Isc |
| Odpojovač stringů | Bezpečné odpojení napětí | Snadná dostupnost pro servis |
| Přepěťová ochrana | Ochrana proti blesku | Instalace v blízkosti střídače |
| UV-odolné průchodky | Ochrana kabeláže | Odolnost proti degradaci izolace |
Časté dotazy k instalaci solárních panelů
Otázka: Jaký je ideální úhel sklonu solárních panelů v České republice?
Ideální sklon pro celoroční výtěžnost se pohybuje v rozmezí 30 až 35 stupňů. Tato orientace solárních panelů zajišťuje vyvážený výkon během všech ročních období.
Otázka: Jak často by se měly solární panely čistit?
Údržba fotovoltaických panelů by měla probíhat ideálně 1 až 2krát ročně. Pravidelné čištění zabraňuje ztrátám výkonu, které mohou vlivem nečistot dosáhnout 5 až 10 procent.
Otázka: Jaká bezpečnostní opatření platí při práci na střeše nad 1,5 metru?
Při montáži solárních panelů je klíčová bezpečnost práce ve výškách. Podle nařízení vlády č. 362/2005 Sb. musíte používat certifikované kotvicí systémy a osobní ochranné prostředky proti pádu.
Otázka: Jak se liší sériové a paralelní zapojení solárních panelů?
Sériové zapojení zvyšuje celkové napětí systému, zatímco paralelní zapojení navyšuje proud. Správné elektrické zapojení fotovoltaiky musí odpovídat vstupním parametrům vašeho střídače.
Otázka: Jaké materiály se používají k upevnění panelů na ploché střechy?
Pro instalaci na ploché střechy se využívají hliníkové konstrukce pro solární panely. Ty se obvykle zatěžují betonovými bloky, aby odolaly náporům větru bez nutnosti kotvení do střešní krytiny.
Otázka: Co je nutné připočítat k napětí panelů naprázdno při výpočtu stringu?
K hodnotě Voc vždy připočtěte rezervu 10 až 15 procent. Tento krok eliminuje riziko poškození střídače při nízkých teplotách, kdy napětí panelů přirozeně stoupá.
Otázka: Jak odstranit sníh ze solárních panelů v zimě?
Využívejte pouze měkké stěrky či smetáky, abyste nepoškrábali ochrannou vrstvu skla. Vyhněte se ostrým kovovým nástrojům, které by mohly způsobit mikroskopické trhliny v článcích.
Otázka: Jak dlouho trvá instalace solárních panelů?
Kompletní montáž panelů včetně zapojení a zprovoznění trvá u běžného rodinného domu 2 až 5 dní. Délka prací závisí na složitosti střechy a přístupu k elektrickému rozvaděči.
Otázka: Jaká je životnost solárních panelů?
Kvalitní panely mají životnost 25 až 30 let při dodržení výrobcem stanovených podmínek. Po této době obvykle klesá jejich účinnost na 80 až 85 procent původní hodnoty.
Otázka: Kde by měly být umístěny střídače a baterie?
Zařízení instalujte do suchých, větraných technických prostor s teplotou 10 až 25 stupňů Celsia. Vyhněte se instalaci v obytných místnostech kvůli hluku ventilátorů a provozní bezpečnosti.
Otázka: Jaké pojistky se používají v elektrickém zapojení solárních panelů?
Pro jištění DC strany systému se používají speciální pojistky s charakteristikou gPV. Tyto komponenty efektivně chrání instalaci před zkratovými proudy a přepětím.
Otázka: Jaké jsou nejčastější chyby při instalaci solárních panelů?
Častá chyba: podcenění průřezu kabeláže nebo špatné utažení MC4 konektorů způsobující přehřívání. Dále pozor na neodborné stínění panelů komínem či anténou, které snižuje efektivitu celého stringu.
Odborná rada: Instalace se hodí pro majitele nemovitostí s dobrou statikou střechy, ale není vhodná pro poškozené střešní konstrukce bez předchozí sanace.
