Jak efektivně spočítat délku potrubí pro podlahové topení na 1 m²
Při návrhu podlahového topení je zásadní správná délka potrubí na metr čtvereční, která ovlivňuje jeho výkon i efektivitu. Výběr vhodné rozteče a délky okruhů zajistí rovnoměrné rozložení tepla a úsporu energie. Přesné výpočty a vhodné parametry pomohou optimalizovat instalaci pro vaše potřeby.
⭐ Co byste měli vědět
- Délka potrubí na 1 m² se pohybuje mezi 3,3 až 20 metry v závislosti na rozteči trubek od 5 do 30 cm.
- Nejčastější rozteče trubek jsou 10 cm (10 m/m²), 15 cm (6,6 m/m²) a 20 cm (5 m/m²).
- Maximální délka jednoho okruhu podlahového topení by neměla překročit 80-120 metrů.
- Pro větší plochy se doporučuje rozdělit podlahové topení na více okruhů, například 6 okruhů pro 80 m².
- Průměr trubek ovlivňuje maximální délku okruhu, přičemž běžný průměr je 16×2 mm.
Kolik metrů potrubí se používá na 1 m² podlahového topení podle rozteče trubek?
Kolik metrů potrubí na metr čtvereční podlahového topení závisí především na rozteči trubek. Při větší rozteči 30 cm stačí asi 3,3 m potrubí na 1 m², naopak při hustší rozteči 5 cm je potřeba až 20 m trubky na stejnou plochu. Nejčastější rozteče 10, 15 a 20 cm odpovídají délce potrubí přibližně 10, 6,6 a 5 m na metr čtvereční.
Tato délka potrubí výrazně ovlivňuje spotřebu materiálu i výkon podlahového topení, protože hustší rozteč zvyšuje tepelný výkon díky větší ploše kontaktu trubek s podlahou. Při výpočtu délky okruhu podlahového topení je proto důležité zvolit doporučenou rozteč podlahového topení s ohledem na plánovaný výkon a konstrukci podlahy. Pro přesný návrh lze využít kalkulačku podlahového topení, která pomůže spočítat optimální délku a rozteč trubek.
| Rozteč trubek (cm) | Délka potrubí na 1 m² (m) |
|---|---|
| 5 | 20 |
| 10 | 10 |
| 15 | 6,6 |
| 20 | 5 |
| 30 | 3,3 |
Jak rozteč trubek ovlivňuje délku potrubí na 1 m² podlahového topení?
Rozteč trubek přímo určuje, kolik metrů potrubí je potřeba na metr čtvereční podlahového topení. Při rozteči 30 cm je potřeba přibližně 3,3 m potrubí na 1 m², zatímco při hustší rozteči 5 cm to může být až 20 m potrubí na stejnou plochu. Hustší rozteč znamená více trubek, které pokrývají plochu podlahy, a tím se zvyšuje délka potrubí nutná k pokrytí stejné plochy. Tato délka zároveň ovlivňuje délku okruhu podlahového topení, která by neměla překročit doporučené hodnoty pro správnou funkci systému.
Kolik cm je potřeba na podlahové topení?

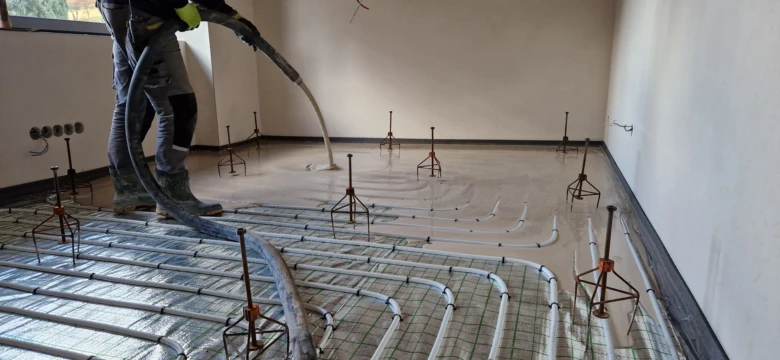

Optimální tloušťka vrstvy betonu nebo potěru nad trubkami podlahového topení se pohybuje mezi 4 až 6 cm. Tato vrstva musí dostatečně zakrýt trubku podlahového topení a zároveň umožnit efektivní přenos tepla do podlahové konstrukce. Příliš tenká vrstva může vést k nerovnoměrnému rozložení tepla a poškození potrubí, zatímco příliš silná vrstva snižuje tepelný výkon a prodlužuje dobu náběhu topení. Při pokládce podlahového topení je proto třeba dbát na správnou tloušťku betonu podle typu trubky a požadavků na tepelný výkon podlahy.
Maximální délka jednoho okruhu podlahového topení a její důležitost
Maximální délka okruhu podlahového topení přímo ovlivňuje jeho efektivitu a rovnoměrnost rozložení tepla v místnosti. Správné dodržení této délky pomáhá minimalizovat tlakové ztráty a zajišťuje optimální výkon topení.
Proč je maximální délka okruhu podlahového topení důležitá?
Maximální délka okruhu podlahového topení by neměla překročit 80-120 metrů. Tento limit je stanoven kvůli tlakovým ztrátám, které rostou s délkou potrubí a mohou způsobit nerovnoměrné vytápění podlahy. Vysoký tlak v potrubí vede ke zvýšené námaze oběhového čerpadla a vyšší spotřebě energie. Pokud délka okruhu přesáhne doporučenou hodnotu, teplo se nedokáže rovnoměrně rozptýlit po celé ploše podlahy, což snižuje komfort a efektivitu vytápění. Doporučená rozteč podlahového topení navíc vyžaduje určitou délku trubek na metr čtvereční, která musí odpovídat maximální délce okruhu, aby pokládka podlahového topení byla správná.
Kolik metrů trubky na podlahové topení?
Optimální délka trubky pro jeden okruh podlahového topení se pohybuje mezi 80 až 120 metry. Tato délka zajišťuje, že tlakové ztráty zůstanou na minimální úrovni a výkon podlahového topení na m2 bude stabilní. Pokud používáte delší trubky, může dojít ke snížení průtoku vody, což vede k nerovnoměrnému vytápění a vyšší spotřebě energie. Při návrhu okruhu je vhodné využít kalkulačku podlahového topení, která pomůže přesně stanovit délku potrubí podle plochy a požadovaného výkonu. Při pokládce podlahového topení je také klíčové dodržet doporučenou délku trubky a rozteč, aby systém správně fungoval a měl dlouhou životnost.
- Změřit plochu vytápěné podlahy – přesně určit rozměry místnosti.
- Stanovit požadovaný výkon podlahového topení na m2 – podle tepelných ztrát objektu.
- Spočítat délku trubek dle doporučené rozteče a výkonu – využít speciální kalkulačku podlahového topení.
- Rozdělit potrubí do okruhů s délkou mezi 80 a 120 metry – dodržet maximální délku okruhu podlahového topení.
- Kontrolovat tlakové ztráty a průtok v potrubí – zajistit rovnoměrné vytápění a úsporu energie.
Jak průměr trubek ovlivňuje délku a efektivitu podlahového topení
Průměr trubek podlahového topení zásadně ovlivňuje délku okruhu a celkovou efektivitu vytápění. Nejčastěji se používají trubky o průměru 16×2 mm, u kterých je doporučená délka okruhu podlahového topení přibližně 80 až 120 metrů. Tato délka zajišťuje optimální průtok vody a minimalizuje hydraulické ztráty, které přímo ovlivňují výkon podlahového topení na m2.
Hydraulické ztráty rostou s menším průměrem trubek a delší délkou potrubí, což vede ke snížení efektivity vytápění a vyšším nákladům na čerpadlo. Naopak větší průměr trubky podlahové topení umožňuje delší okruhy při nižších tlakových ztrátách, což usnadňuje pokládku podlahového topení ve větších místnostech.
- Průměr 16×2 mm – doporučená délka okruhu 80-120 m, standardní volba pro běžné aplikace
- Průměr 17×2 mm – umožňuje delší okruhy, nižší hydraulické ztráty
- Průměr 20×2 mm – vhodný pro rozsáhlejší systémy s ještě delší délkou okruhu
Jak spočítat délku potrubí na podlahové topení podle plochy
Pro orientační výpočet délky potrubí na metr čtvereční podlahového topení se běžně používá hodnota kolem 7 až 10 metrů trubky na 1 m2 podlahové plochy, závislá na rozteči a průměru trubek. Správný výběr průměru a délky okruhu podlahového topení výrazně zlepší hydraulický průtok a tím i efektivitu vytápění. Kalkulačka podlahového topení vám pomůže přesněji odhadnout potřebné množství materiálu.
Výpočet celkové délky potrubí pro konkrétní plochu a rozdělení na okruhy
Pro správný návrh podlahového topení je klíčové přesně spočítat délku potrubí potřebnou na danou plochu a rozdělit systém na jednotlivé okruhy. Tento postup zajistí optimální výkon podlahového topení na m2 a usnadní pokládku i následnou údržbu.
Návod na výpočet délky potrubí podlahového topení pro danou plochu
Celková délka trubky podlahového topení se vypočítá podle vzorce:
délka potrubí = (plocha místnosti ÷ doporučená rozteč podlahového topení) × délka okruhu + 5 % rezerva potrubí. Rezerva zohledňuje případné úpravy při pokládce a minimalizuje riziko nedostatku materiálu.
Jak spočítat délku potrubí na podlahové topení podle plochy
Maximální délka okruhu podlahového topení by neměla přesáhnout 100 m, aby se zajistil optimální průtok a rovnoměrné vytápění. Při větší ploše je tedy nezbytné rozdělit potrubí do několika okruhů, které se napojí na rozdělovač a umožní snadnou regulaci teploty.
Příklad výpočtu pro dům 80 m²
Pro plochu 80 m² s doporučenou roztečí 15 cm (0,15 m) platí:
- Délka potrubí na m² = 1 m ÷ 0,15 m = 6,6 m
- Celková délka bez rezervy = 80 × 6,6 = 528 m
- Připočtení 5 % rezervy = 528 m × 1,05 = 554 m
- Doporučené rozdělení do okruhů: 6 okruhů po cca 92 m délky potrubí
- Výpočet délky trubek – podle plochy a rozteče 15 cm
- Připočtení rezervy – 5 % na případné úpravy
- Rozdělení na okruhy – maximálně 100 m délky okruhu
- Napojení okruhů – přes rozdělovač pro lepší regulaci
Tip: Častá chyba při návrhu je podcenění rezervy potrubí, což může vést k nutnosti dokupovat další materiál a komplikovat pokládku. Rozdělení na okruhy se hodí zejména pro plochy nad 40 m², menší místnosti lze řešit jedním okruhem.
Jaký vliv má typ podlahové krytiny na návrh délky potrubí a rozteč
Typ podlahové krytiny přímo ovlivňuje tepelný odpor, který je klíčový pro správnou volbu rozteče trubek a tedy i délky potrubí na metr čtvereční podlahového topení. Nízký tepelný odpor, jaký má například dlažba, umožňuje větší rozteč trubek kolem 20 cm. To znamená kratší délku potrubí na m2, což usnadňuje pokládku podlahového topení a snižuje náklady na materiál. Naopak dřevo a laminát mají vyšší tepelný odpor, proto vyžadují hustší pokládku trubek s roztečí 10-15 cm, čímž se délka okruhu podlahového topení na 1 m2 výrazně prodlužuje.
Tipy pro výběr délky a rozteče trubek na podlahové topení
- Dlažba – doporučená rozteč 20 cm, délka trubky kratší, lepší výkon podlahového topení na m2
- Dřevo – rozteč 10-15 cm, delší délka potrubí, nutnost pečlivé kalkulace pomocí kalkulačky podlahového topení
- Laminát – podobně jako dřevo, s důrazem na optimální průtok v podlahovém topení
Odborná rada: Při návrhu délky potrubí a rozteče vždy zohledněte typ trubky podlahové topení, protože různé materiály mají odlišné možnosti ohybu a životnost.
Časté dotazy o délce potrubí na metr čtvereční podlahového topení
Otázka: Kolik metrů trubky potřebuji na metr čtvereční podlahového topení?
Spotřeba potrubí se liší podle rozteče trubek – při rozteči 30 cm je to cca 3,3 m na m², při hustší rozteči 10 cm dosahuje spotřeba až 10 m na m². Nejčastější rozteč 15 cm znamená délku potrubí kolem 6,6 m na metr čtvereční.
Otázka: Jaká je doporučená rozteč trubek pro koupelny a obytné místnosti?
Pro koupelny je vhodná rozteč 10-15 cm, což odpovídá délce potrubí 6,6 až 10 m na m². Obytné prostory využívají větší rozteč 15-20 cm, tedy asi 5-6,6 m trubky na metr čtvereční.
Otázka: Jaká je maximální délka jednoho okruhu podlahového topení?
Délka okruhu podlahového topení by neměla přesáhnout 80 až 120 m, aby se předešlo vysokým tlakům a nerovnoměrnému rozvodu tepla.
Otázka: Proč je důležité rozdělit podlahové topení na více okruhů?
Rozdělení na okruhy s délkou do 100 m snižuje tlakové ztráty a zajišťuje rovnoměrnou pokládku podlahového topení.
Otázka: Jak průměr trubek ovlivňuje délku okruhu podlahového topení?
Trubky s průměrem 16×2 mm umožňují délku okruhu cca 100 m, větší průměry jako 20×2 mm sníží tlakové ztráty a prodlouží okruh.
Otázka: Jaká rezerva se doporučuje při výpočtu délky potrubí?
Připočítá se obvykle 5 % délka jako rezerva na montážní ztráty a odřezky.
Otázka: Jaký vliv má typ podlahové krytiny na délku potrubí?
Dlažba dovoluje větší rozteč trubek (20 cm), čímž se snižuje délka potrubí na m², zatímco dřevo vyžaduje hustší pokládku (10-15 cm).
Otázka: Jaká je doporučená tloušťka betonu na podlahové topení?
Betonová vrstva by měla mít 3 až 7 cm nad trubkami pro správnou akumulaci tepla.
Otázka: Jak spočítat potřebnou délku potrubí pro místnost o velikosti 20 m²?
Při rozteči 15 cm a spotřebě 6,6 m/m² je potřeba cca 132 m plus 5 % rezerva, tedy kolem 138,6 m potrubí.
Otázka: Jak teplota otopné vody ovlivňuje návrh délky potrubí?
Nižší teploty (např. 30 °C u tepelných čerpadel) vyžadují hustší pokládku trubek, tedy větší délku potrubí na m².
Otázka: Jaký je doporučený průměr trubek pro podlahové topení v obytných místnostech?
Standardně se používají trubky o průměru 16 mm kvůli optimálnímu průtoku a výkonu podlahového topení na m².
Otázka: Jaká je doporučená tloušťka betonové vrstvy nad podlahovým topením?
Minimální tloušťka betonu je 5 cm pro efektivní akumulaci tepla a ochranu trubek.
Otázka: Jaká je optimální rozteč trubek pro podlahové topení v koupelně?
Pro koupelny se doporučuje 10 cm rozteč, což zajišťuje rychlejší a rovnoměrnější ohřev podlahy.
Otázka: Jak spočítat délku potrubí pro místnost o rozloze 15 m² s roztečí trubek 20 cm?
Délka se vypočítá jako plocha dělená roztečí, tedy přibližně 75 m potrubí.
Otázka: Jakou rezervu délky potrubí je vhodné přidat pro montážní ztráty?
Doporučuje se připočítat 10 % navíc na případné úpravy a ztráty při pokládce.
Otázka: Jaký vliv má typ podlahové krytiny na volbu délky a rozteče trubek?
Podlahy s vyšší tepelnou vodivostí, jako je dlažba, umožňují větší rozteče až 20 cm, na rozdíl od dřeva, které vyžaduje rozteč 10 cm.
Otázka: Jaký je maximální doporučený průtok vody v jednom okruhu podlahového topení?
Maximální průtok by neměl přesáhnout 0,5 l/s, aby topení fungovalo efektivně a bez tlakového přetížení.
Otázka: Jaký program lze použít pro přesný výpočet délky potrubí podlahového topení?
Pro výpočty lze využít speciální kalkulačku podlahového topení, která zohledňuje rozteč, plochu i typ trubek.
Kolik metrů potrubí na metr čtvereční podlahového topení?
Délka potrubí se pohybuje od 3 do 10 m na m² podle rozteče trubek. Obvyklá rozteč 15 cm znamená cca 6,6 m trubky na metr čtvereční.
Jak dlouhé potrubí na metr čtvereční podlahového topení použít?
Optimální délka trubek závisí na rozteči, typu podlahové krytiny a průměru trubek, přičemž doporučená délka okruhu nepřesahuje 100 m pro rovnoměrné vytápění bez tlakových ztrát.
