Jak zjistit maximální zátěž elektrického kabelu – návod a výpočty
Maximální zátěž elektrického kabelu určuje, kolik proudu může vodič bezpečně přenášet bez přehřátí nebo poškození izolace. Klíčovými faktory jsou průřez vodiče, materiál a způsob uložení kabelu, které ovlivňují proudovou zatížitelnost i úbytek napětí. Správný výpočet zabraňuje nebezpečným situacím a zajišťuje dlouhodobou spolehlivost elektroinstalace.
🔑 Hlavní body
- Maximální proudová zatížitelnost měděného kabelu 1,5 mm² je až 23 A při volném uložení.
- Norma ČSN 33 2130 stanovuje minimální průřezy a proudové zatížitelnosti pro domácí elektroinstalace.
- Pro provozní teplotu vodiče s izolací PVC je maximem 70 °C, což ovlivňuje zatížitelnost.
- Úbytek napětí na vedení by neměl překročit 10 % a závisí na délce a průřezu kabelu.
- Proudová zatížitelnost se upravuje koeficienty podle prostředí a seskupení vodičů podle ČSN 33 2000-5-52.
Jak spočítat maximální proudovou zatížitelnost kabelu podle průřezu a materiálu
Maximální proudovou zatížitelnost elektrického kabelu určuje zejména průřez vodiče a materiál, ze kterého je vyroben. Měděný kabel o průřezu 1,5 mm² snese proud až 23 ampérů, zatímco hliníkový vodič s průřezem 10 mm² umožňuje průchod proudu až 60 A. Tyto hodnoty jsou zásadní pro správné dimenzování kabelů a splnění norem ČSN, které chrání před přehřátím a úbytkem napětí.
Jaké jsou základní proudové zatížitelnosti měděných a hliníkových kabelů?
Měděné vodiče mají vyšší proudovou zatížitelnost než hliníkové díky lepší elektrické vodivosti mědi. Například měděný kabel s průřezem 1,5 mm² může vést proud až 23 A, zatímco hliníkový vodič o průřezu 10 mm² zvládne maximálně 60 A. Tyto hodnoty platí při volném uložení bez dalších vlivů. Správná znalost těchto parametrů pomáhá předcházet přehřívání vodičů a zajišťuje bezpečný provoz elektroinstalace.
| Materiál vodiče | Průřez vodiče (mm²) | Maximální proud (A) |
|---|---|---|
| Měď | 1,5 | 23 |
| Měď | 2,5 | 32 |
| Hliník | 10 | 60 |
Jak spočítat maximální proudovou zatížitelnost podle průřezu a materiálu?
Výpočet maximální proudové zatížitelnosti kabelu vychází z průřezu vodiče a elektrických vlastností materiálu. Měď umožňuje vyšší zatížení než hliník při stejném průřezu díky nižšímu odporu. Pro orientační výpočet se používají tabulky podle ČSN, které uvádějí maximální proudové zatížení v ampérech podle průřezu a materiálu vodiče. Výpočet lze doplnit měřením proudu a zohledněním úbytku napětí v kabelu.
Jaké faktory ovlivňují proudovou zatížitelnost kabelu?
Proudovou zatížitelnost kabelu neovlivňuje pouze průřez a materiál, ale i způsob uložení vodiče, okolní teplota a délka kabelu. Kabel uložený v trubce nebo svazku snese nižší proud kvůli omezenému chlazení. Teplota prostředí nad 30 °C může snížit zatížitelnost o 10-20 %. Délka kabelu ovlivňuje úbytek napětí, který musí být v rámci povolených limitů ČSN. Tyto faktory musí být zohledněny při dimenzování kabeláže pro bezpečný a efektivní provoz.
Jak zohlednit provozní teplotu a způsob uložení kabelu ve výpočtu zátěže
Pro správné dimenzování elektrického kabelu je nezbytné zohlednit nejen průřez vodiče, ale také provozní teplotu a způsob uložení kabelu. Tyto faktory zásadně ovlivňují maximální proudovou zatížitelnost kabelu a tím i bezpečnost a efektivitu elektrické instalace.
Jak provozní teplota ovlivňuje maximální zatížitelnost kabelu?
Provozní teplota vodiče je omezena typem izolace kabelu. Kabely s PVC izolací mají maximální provozní teplotu kolem 70 °C, zatímco kabely s pryžovou izolací snesou maximálně 60 °C. Při překročení této teploty dochází ke snížení proudové zatížitelnosti, protože vyšší teplota zvyšuje odpor vodiče a zároveň degradaci izolace. Proto normy ČSN stanovují tabulky s hodnotami proudové zatížitelnosti podle provozní teploty a typu izolace. Při dimenzování kabelu je tedy nezbytné provést měření proudu a zohlednit provozní podmínky, aby se předešlo přehřívání a možné poruše izolace.

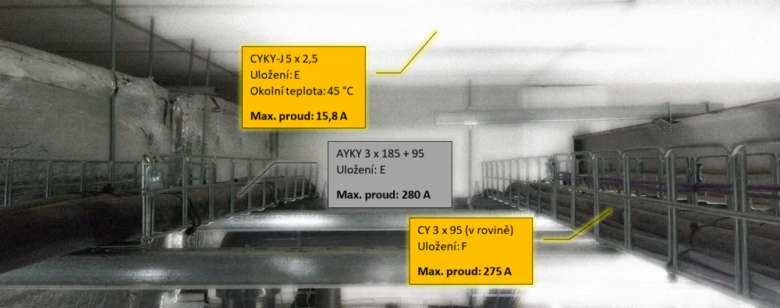

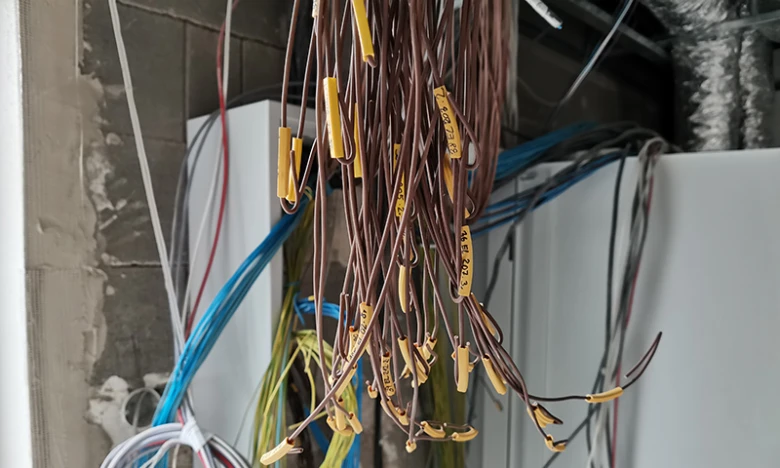

Jak způsob uložení kabelu ovlivňuje jeho proudovou zatížitelnost?
Způsob uložení ovlivňuje odvod tepla z kabelu a tím jeho maximální zatížitelnost. Kabel uložený volně ve vzduchu může bezpečně přenést vyšší proud než kabel uložený například v trubce nebo ve svazku, kde je omezený přístup vzduchu. Pro ilustraci: měděný kabel o průřezu 1,5 mm² má proudovou zatížitelnost 23 A při volném uložení, ale pouze 15 A, pokud je uložen v trubce. Tento rozdíl je zásadní při plánování instalace a výpočtu úbytku napětí na kabelu, protože menší proudová zatížitelnost může vyžadovat silnější vodič.
| Průřez vodiče (mm²) | Proudová zatížitelnost volně (A) | Proudová zatížitelnost v trubce (A) |
|---|---|---|
| 1,5 | 23 | 15 |
| 2,5 | 28 | 20 |
| 4,0 | 36 | 27 |
Tip: Při dimenzování kabelu podle požadovaného proudu vždy zkontrolujte provozní teplotu a způsob uložení kabelu podle platných norem ČSN a doporučení výrobce izolace, abyste správně určili maximální zatížení kabelu. Podrobnější údaje lze najít například na portálu Eagri.cz.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak vypočítat úbytek napětí a jeho vliv na dimenzování kabelu
Úbytek napětí v elektrickém kabelu je klíčovým faktorem při dimenzování vodičů a zajištění bezpečné elektroinstalace. V této sekci se dozvíte, jak vypočítat úbytek napětí a jak ovlivňuje volbu délky a průřezu kabelu, což přímo souvisí s proudovou zatížitelností a normami ČSN.
Jak vypočítat úbytek napětí v elektrickém kabelu?
Úbytek napětí (ΔU) závisí na odporu vodiče (R_V), který je funkcí délky kabelu a průřezu vodiče, a na proudu (I), který kabelem protéká. Výpočet úbytku napětí se provádí podle vzorce ΔU = R_V · I. Odpor vodiče lze spočítat jako součin rezistivity materiálu, délky kabelu a převrácené hodnoty průřezu vodiče. Pro bezpečný provoz by úbytek napětí neměl překročit 10 %, v bytových instalacích se doporučuje maximálně 4 %. Vyšší úbytek způsobuje snížení výkonu spotřebičů a zvyšuje riziko přehřátí izolace kabelu.
Jak úbytek napětí ovlivňuje dimenzování kabelu?
Při dimenzování kabelu je nutné volit délku a průřez vodiče tak, aby úbytek napětí nepřekročil bezpečné limity podle norem ČSN. Zvýšení průřezu vodiče snižuje odpor a tím i úbytek napětí, což zlepšuje bezpečnost a spolehlivost elektroinstalace. Překročení doporučeného úbytku vede k nežádoucím ztrátám energie a může způsobit poruchy připojených zařízení. Dimenzování proto vždy zahrnuje měření proudu a výpočet úbytku napětí pro optimální volbu kabelu.
- Stanovení délky kabelu – změřte vzdálenost mezi zdrojem a spotřebičem.
- Určení požadovaného proudu – zjistěte proudovou zatížitelnost kabelu podle typu spotřebiče.
- Výpočet odporu vodiče – použijte rezistivitu materiálu a průřez kabelu.
- Spočítání úbytku napětí – aplikujte vzorec ΔU = R_V · I a ověřte, zda nepřekračuje limity.
Jaké normy a předpisy platí pro maximální zatížení elektrických kabelů
Norma ČSN 33 2130 stanovuje minimální průřezy vodičů pro elektrické instalace v domácnostech i průmyslu, přičemž pro měděné vodiče je minimální průřez 1,5 mm² a pro hliníkové 10 mm². Tyto průřezy jsou navrženy tak, aby zajistily bezpečné maximální zatížení kabelu a odpovídající proudovou zatížitelnost kabelu bez nadměrného úbytku napětí či přehřívání izolace kabelu. Současně norma ČSN 33 2000-5-52 upravuje korekční koeficienty, které je nutné uplatnit při zvýšené teplotě nebo seskupení vodičů, což ovlivňuje výsledný maximální proud, který může kabel bezpečně vést.
Minimální průřez vodiče proto úzce souvisí s odpovídajícím jištěním, které musí být správně dimenzováno podle normy, aby zabránilo přetížení a riziku požáru. Dodržování těchto norem je základní podmínkou pro bezpečnou elektroinstalaci a správné určení maximálního zatížení kabelu.
- Norma ČSN 33 2130 stanovuje minimální průřezy vodičů dle materiálu a použití
- Norma ČSN 33 2000-5-52 upravuje korekční koeficienty pro teplotu a seskupení vodičů
- Minimální průřez vodiče je závislý na hodnotě jištění a proudové zatížitelnosti kabelu
- Správné dimenzování průřezu kabelu minimalizuje úbytek napětí a chrání izolaci kabelu
Jak určit maximální zatížení kabelu podle norem ČSN
Maximální zatížení kabelu můžete určit na základě průřezu vodiče a příslušných koeficientů uvedených v ČSN, které zohledňují provozní podmínky, jako je teplota a délka vedení. Například pro proud 16 A je doporučen průřez kabelu 1,5 mm² mědi podle ČSN 33 2130, pokud jsou splněny ostatní podmínky jištění a instalace.
Jak měřit skutečnou zátěž kabelu v provozu
Měření proudu představuje nejpřesnější způsob, jak zjistit skutečná zátěž kabelu v provozu. Klešťový ampérmetr umožňuje bez přerušení obvodu změřit proud tekoucí kabelem, což pomáhá odhalit přetížení a riziko poškození izolace kabelu. Bezpečnost práce při měření proudu je nezbytná – před započetím měření vždy zkontrolujte stav přístroje a používejte vhodné ochranné pomůcky.
- Připravte klešťový ampérmetr – ujistěte se, že je přístroj vhodný pro rozsah očekávaného proudu a splňuje normy ČSN.
- Identifikujte měřený kabel – vyberte kabel s požadovaným průřezem vodiče, jehož zatížení chcete zjistit.
- Umístěte kleště ampérmetru kolem jednoho vodiče – nikdy neměřte současně celý kabel s více vodiči, aby byla hodnota přesná.
- Proveďte měření za plného provozu zařízení – tak zjistíte maximální proudovou zatížitelnost kabelu v reálných podmínkách.
- Vyhodnoťte výsledky – porovnejte naměřený proud s hodnotami danými normami ČSN a dimenzováním kabelu, abyste zjistili, jakou zátěž kabel vydrží.
Tip: Pravidelné měření proudu a kontrola úbytku napětí pomáhají předcházet nebezpečí přehřátí a zkratu.
Dlouhodobé přetížení a jeho vliv na bezpečnost
Dlouhodobé přetížení elektrického kabelu způsobuje zvýšení teploty vodiče nad 70 °C, což vede k rychlé degradaci izolace. Izolace z PVC, která je běžná u domovních kabelů, má maximální provozní teplotu 70 °C; překročení této hranice snižuje její izolační schopnosti a zvyšuje riziko vzniku zkratu a požáru. Podle ČSN 33 2000-5-52 je nutné dimenzovat průřez vodiče tak, aby jeho teplota během provozu nepřekročila dovolenou hodnotu, přičemž teplota jádra vodiče může dosáhnout maxima po 3 až 5 násobku doby oteplení (45-56 minut).
Správné dimenzování kabelu vyžaduje nejen znalost maximálního proudu, ale i výpočet úbytku napětí na vedení, který nesmí překročit doporučené limity (například 3 % pro osvětlení, 5 % pro průmyslové spotřebiče). Nedodržení těchto parametrů vede k přetížení, které zkracuje životnost kabelu a ohrožuje bezpečnost celé elektroinstalace.
Na co si dát pozor:
- dlouhodobé přetížení zvyšuje teplotu vodiče nad 70 °C, což způsobuje urychlenou degradaci PVC izolace
- degradace izolace zvyšuje riziko vzniku zkratu a požáru
- pravidelné revize elektroinstalace podle ČSN 33 2000-6 pomáhají odhalit přetížení a poruchy včas
- nesprávný průřez vodiče vede ke zvýšenému úbytku napětí a zkrácení životnosti kabelu
Tip: Pro spolehlivou ochranu elektroinstalace vždy použijte výpočet maximální zátěže vodiče podle ČSN 33 2000-5-52 s přihlédnutím k provozní teplotě, způsobu uložení a délce vedení. Dodržování těchto parametrů zajišťuje bezpečný a dlouhodobý provoz.
Izolace kabelu a její vliv na zatížitelnost
Izolace kabelu určuje maximální provozní teplotu, která přímo ovlivňuje proudovou zatížitelnost kabelu. Mezi nejčastější typy izolací patří PVC, pryžová a PE izolace, přičemž každá z nich má odlišný tepelný limit. PVC izolace snese maximálně 70 °C, pryžová izolace má nižší limit 60 °C a PE izolace opět až 70 °C. Vyšší maximální teplota umožňuje kabelu vést vyšší proud bez rizika poškození izolace.
Pro správné dimenzování kabelu a zjištění, jakou zátěž kabel vydrží, je třeba brát v úvahu vlastní průřez vodiče a typ izolace podle platných norem ČSN. Při výpočtu maximálního zatížení kabelu v ampérech se také zohledňuje úbytek napětí, který závisí na délce a průřezu vodiče.
| Izolace kabelu | Maximální teplota (°C) | Dopad na proudovou zatížitelnost |
|---|---|---|
| PVC izolace | 70 | Vysoká zatížitelnost při běžných podmínkách |
| Pryžová izolace | 60 | Nižší zatížitelnost, vhodná pro méně náročné aplikace |
| PE izolace | 70 | Podobně jako PVC, vhodná pro vyšší proudy |
Jak určit maximální zatížení kabelu
Maximální zatížení kabelu odvodíte kombinací průřezu vodiče a typu izolace, která stanoví maximální teplotu. Zohledněte také úbytek napětí a provedte měření proudu podle normy ČSN, aby kabel fungoval bezpečně a efektivně.
Praktické příklady výpočtů
Pro správný výpočet zatížení elektrického kabelu je nezbytné vycházet z výkonu spotřebiče a sítě, na kterou bude kabel připojen. Výkon spotřebiče přímo ovlivňuje velikost proudu, který kabel musí bezpečně přenést, a tím i požadovaný průřez vodiče.
- Výpočet proudu – spočítejte proud I podle vzorce I = P / (√3 × U × cosφ) pro třífázovou soustavu, kde P je výkon ve wattech, U napětí v voltech a cosφ účiník. Například u stroje o výkonu 25 kW s cosφ 0,7 a napětím 400 V vychází proud 51,55 A.
- Výběr průřezu kabelu – podle proudové zatížitelnosti kabelu a norem ČSN zvolte minimální průřez vodiče. Pro uvedený příklad je nezbytný kabel 16 mm², protože kabel 10 mm² má maximální dovolený proud 50,4 A a nevyhovuje.
- Kontrola úbytku napětí – ověřte, zda úbytek napětí nepřesahuje normou stanovené limity, což ovlivňuje délka kabelu a typ izolace kabelu.
- Posouzení instalace – zvažte typ sítě (např. TN-S) a doporučuje se měření proudu pro ověření správného dimenzování.
Pro domácí sporák se běžně používá kabel CYKY 5×2,5 mm² při standardních výkonech, u vyšších výkonů 5×4 mm². Tento postup ukazuje, jak spočítat zatížení elektrického kabelu krok za krokem a zajistit bezpečnou instalaci. Pro složitější případy doporučuji konzultaci s odborníkem.
Revize a kontrola elektroinstalace z hlediska maximální zátěže kabelů
Revize elektroinstalace představuje nezbytný krok pro bezpečný provoz elektrických zařízení a prevenci požárů způsobených přetížením vodičů. Podle platné ČSN 33 2130 ed. 4 je doporučeno provádět kontrolu elektroinstalace minimálně jednou za 5 let, přičemž u starších nebo intenzivně zatěžovaných instalací by měla být revize častější.
Při revizi je klíčové ověřit:
- správnost průřezu vodiče vzhledem k jeho proudové zatížitelnosti podle ČSN 33 2000-5-52, která stanovuje jmenovité proudy pro různé materiály a způsoby uložení
- integritu izolace kabelu, přičemž PVC izolace má maximální provozní teplotu 70 °C a její poškození výrazně snižuje bezpečnost instalace
- aktuální hodnoty úbytku napětí a naměřeného proudu, aby bylo možné identifikovat přetížení nebo nesoulad s dimenzováním kabelu
- mechanické poškození vodičů, včetně známek opotřebení, které mohou ovlivnit proudovou zatížitelnost a bezpečnost provozu
Tip: Častou chybou při určování maximální proudové zátěže kabelu je opomenutí vlivu délky vedení a způsobu uložení vodičů (například v trubce versus volně ložené), což vede k nesprávnému dimenzování průřezu a riziku přehřátí.
Návod na výpočet maximální zátěže elektrického vodiče
Pro přesné stanovení maximálního zatížení kabelu je nezbytné znát průřez vodiče, materiál (měď nebo hliník), délku vedení a způsob uložení, protože tyto faktory ovlivňují proudovou zatížitelnost i úbytek napětí. Podle ČSN 33 2000-5-52 se proudová zatížitelnost vodiče upravuje pomocí korekčních koeficientů (k1, k2, …), které zohledňují teplotu okolí, seskupení vodičů a další podmínky instalace.
Výpočet dovoleného proudu vodiče probíhá podle vzorce:
I_dov = k1 · k2 · … · I_n, kde I_n je základní proudová zatížitelnost vodiče pro daný průřez a způsob uložení.
Pro ověření skutečné zátěže elektroinstalace je nutné změřit proud protékající vodičem a porovnat jej s vypočtenou hodnotou I_dov. Úbytek napětí ΔU se počítá podle vztahu:
ΔU = 2 · (ρ · l / S) · I, kde ρ je rezistivita materiálu (měď cca 0,0175 Ω·mm²/m), l délka vedení v metrech, S průřez vodiče v mm² a I proud v ampérech. Maximální dovolený úbytek napětí v domovních instalacích je obvykle do 3 % pro světelné okruhy a do 5 % pro zásuvkové okruhy.
Dodržování těchto parametrů zajistí, že elektroinstalace bude provozována v souladu s normami ČSN a minimalizuje riziko přehřátí či selhání kabelů.
Časté dotazy k maximální zátěži elektrického kabelu
Otázka: Kolik ampér unese měděný kabel 2,5 mm²?
Měděný kabel 2,5 mm² má proudovou zatížitelnost přibližně 27 až 32 A v závislosti na způsobu uložení a typu izolace kabelu.
Otázka: Jaký průřez kabelu potřebuji pro jištění 16 A?
Pro jistič 16 A se obvykle používá měděný kabel s průřezem 1,5 mm², který zvládá proud až 23 A při volném uložení.
Otázka: Jak spočítat maximální zatížení elektrického kabelu v ampérech?
Maximální zatížení vypočítáte podle vzorce I = P / (U × cosφ), kde P je příkon v kilowattech, U napětí (230 V) a cosφ je účiník spotřebiče.
Otázka: Jak zjistit skutečnou zátěž kabelu v provozu?
Použijte klešťový ampérmetr, který bez přerušení obvodu změří proud protékající vodičem.
Otázka: Jaký vliv má provozní teplota na proudovou zatížitelnost kabelu?
Vyšší teplota snižuje proudovou zatížitelnost; například PVC izolace má maximální provozní teplotu kolem 70 °C.
Otázka: Jaký je maximální dovolený úbytek napětí v domácí instalaci?
Dovolený úbytek napětí je obvykle do 4 % z jmenovité hodnoty, což znamená maximálně kolem 9 V při 230 V.
Otázka: Co způsobuje dlouhodobé přetížení kabelů?
Trvalé přetížení zvyšuje teplotu vodiče nad bezpečný limit, což degraduje izolaci kabelu a může vést k požáru.
Otázka: Jak často je třeba provádět revize elektroinstalace?
Revize elektroinstalace se doporučuje provádět minimálně jednou za 5 let nebo vždy po větších úpravách.
Otázka: Jaký průřez kabelu je vhodný pro proud 32 A při 400 V?
Pro třífázový proud 32 A se běžně používá měděný kabel s průřezem 6 mm².
Otázka: Jak správně zvolit průřez kabelu podle výkonu spotřebiče?
Přepočítejte výkon na proud a vyberte kabel, jehož proudová zatížitelnost odpovídá nebo převyšuje vypočtený proud.
Otázka: Může se snížit zatížitelnost kabelu, pokud je uložen v trubce?
Ano, kabel uložený v trubce má nižší proudovou zatížitelnost než volně vedený, například 1,5 mm² kabel zde unese jen asi 15 A.
Otázka: Jaké jsou minimální průřezy vodičů podle ČSN?
Norma ČSN 33 2130 stanovuje minimální průřez měděného vodiče pro bytové instalace na 1,5 mm².
Otázka: Jak ovlivňuje seskupení vodičů jejich proudovou zatížitelnost?
Seskupení vodičů snižuje jejich proudovou zatížitelnost, proto se používají korekční koeficienty dle ČSN 33 2000-5-52.
Otázka: Jaké jsou doporučené kabely pro elektrický sporák?
Pro sporáky se doporučují kabely CYKY 5×2,5 mm² nebo 5×4 mm² podle výkonu spotřebiče.
Otázka: Jak zjistit maximální proud kabelu 2,5 mm²?
Maximální proudová zatížitelnost kabelu 2,5 mm² je 27-32 A v závislosti na izolaci a způsobu uložení kabelu.
Jak zjistit maximální proudovou zátěž elektrického kabelu
Proudovou zátěž zjistíte kombinací znalosti průřezu vodiče a způsobu jeho uložení. Výpočet maximální zatížitelnosti elektrického kabelu krok za krokem zahrnuje také korekce podle teploty a seskupení vodičů.
Tip: Častou chybou je volba kabelu pouze podle proudu jističe bez zohlednění délky kabelu a úbytku napětí, což může vést k přehřívání vodičů. Pro domácí instalace platí, že správné dimenzování kabelu podle výkonu spotřebiče a měření proudu v provozu zaručí bezpečnost a spolehlivost elektroinstalace.
