Jak bezpečně zjistit trasu a umístění plynového potrubí v domě

Plynovodní přípojka a domovní rozvody plynu jsou neviditelnou součástí vaší domácnosti, jejichž přesné umístění je klíčové pro bezpečnost plynu i plánování oprav či úprav. Správná detekce potrubí pomáhá předejít nehodám a usnadňuje další instalace. Naučte se, jak trasu plynového potrubí efektivně zjistit a vyhnout se běžným chybám.

Jak požádat o vytyčení plynovodní přípojky a co očekávat

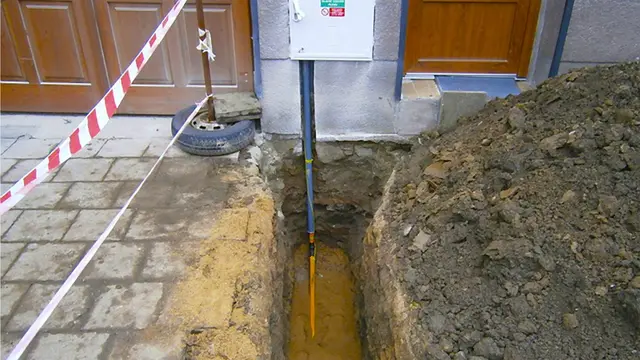

Jak zjistit trasu plynového potrubí v domě lze nejefektivněji prostřednictvím vytyčení plynovodní přípojky poskytovaného distributorem plynu, například společností GasNet. Tato služba je zákazníkům nabízena zdarma a spočívá v přesném označení trasy podzemního potrubí reflexní barvou přímo na povrchu. Plynovodní přípojka je obvykle položena v hloubce 0,8 až 1,2 metru, přičemž vytyčení trasy významně usnadňuje jakékoli stavební či instalatérské práce a přispívá k bezpečnosti plynu.

Podání žádosti o vytyčení trasy plynovodu se provádí kontaktováním distributora plynu, kde obdržíte informace o postupu a termínu. Technici při průzkumu plynovodu označí domovní rozvody plynu žlutou nebo reflexní barvou, což usnadňuje detekci potrubí. Před jakoukoli manipulací s plynoměrem či při plánování umístění plynové zásuvky je tento průzkum nezbytný. Pro správné plánování doporučuji zjistit, jak změřit vzdálenost zásuvky od plynového přívodu, aby bylo možné respektovat bezpečnostní normy a vyhnout se poškození potrubí.

Bezpečnostní opatření při práci v blízkosti plynového potrubí

Při bouracích nebo zemních pracích v blízkosti plynovodní přípojky je nutné dodržovat bezpečnou vzdálenost minimálně 1 metr od plynového potrubí. Tato vzdálenost odpovídá doporučením GasNetu a snižuje riziko mechanického poškození domovních rozvodů plynu, které jsou provozně určeny pro tlak do 10 kPa. Přesné vytyčení trasy plynovodu poskytují technici distributora plynu zdarma přímo na staveništi, přičemž trasu označí reflexní žlutou barvou na povrchu. Před zahájením prací je proto nezbytné požádat o vytyčení přes portál Distribuce plynu online.

Průzkum a detekce potrubí je nezbytný krok, který zahrnuje ruční sondáž nebo použití speciálních přístrojů pro lokalizaci kovových trubek. Častou chybou je nepřesné určení trasy podzemního plynovodu, což může vést k poškození a úniku plynu. Domovní rozvody plynu nejsou součástí distribuční sítě a jejich bezpečný stav je odpovědností majitele objektu, proto je nutné respektovat i jejich označení žlutou výstražnou barvou z vnější i vnitřní strany budovy.

Práce v blízkosti plynového potrubí by měly probíhat za přítomnosti minimálně dvou osob – jedna osoba obsluhuje strojní zařízení, druhá zajišťuje kontrolu a je připravena okamžitě uzavřít hlavní uzávěr plynu v případě nouze. Hlavní uzávěr plynu musí být vždy snadno přístupný a označený. Nedodržení těchto opatření zvyšuje riziko havárie a ohrožení zdraví a majetku.

Tip: Při vyhledávání trasy plynovodu v zemi se doporučuje použít kombinaci mechanické sondy a elektromagnetických lokalizátorů, protože pouze vizuální značení na povrchu nemusí odpovídat skutečné poloze potrubí. Pro koho se to hodí: majitelé rodinných domů plánující rekonstrukci nebo zemní práce. Pro koho NE: laikové bez odborného dohledu, kteří by mohli ohrozit bezpečnost plynového zařízení.

Dodržování těchto bezpečnostních pravidel minimalizuje riziko úniku plynu a zajišťuje bezpečný provoz domovních plynových rozvodů během stavebních zásahů. Podrobné informace a aktuální pravidla jsou dostupné na webu gasnet.cz/vytyceni a gasnet.cz/domovni-plynovody.

Materiály a konstrukce domovních plynovodů a jejich označení

Materiály používané pro domovní plynovody mají vliv na jejich odolnost, bezpečnost plynu a možnosti detekce potrubí při průzkumu plynovodu. Nejčastěji se domovní plynovody vyrábějí z oceli, mědi nebo nerezové oceli. Ocelové trubky jsou tradiční volbou díky pevnosti a cenové dostupnosti, ale vyžadují pravidelnou ochranu proti korozi. Proto mají ochranný nátěr o tloušťce 0,25 mm, který také zajišťuje viditelné označení potrubí žlutou barvou, jež je standardem pro plynovodní přípojky a domovní rozvody plynu. Měděné potrubí nabízí lepší korozní odolnost a snadnější manipulaci, ale používá se méně kvůli vyšší ceně. Moderní systémy jako MERABELL GAS PROFI využívají nerezovou ocel, která kombinuje vysokou odolnost a dlouhou životnost bez potřeby dodatečné ochrany.

Jak zjistit trasu plynového potrubí v domě

Při zjišťování umístění plynového vedení v rodinném domě lze sledovat viditelné části trubek s charakteristickou žlutou barvou a nátěrem. U zemních přípojek je standardní hloubka uložení potrubí obvykle 0,6 až 1 metr, což usnadňuje lokalizaci pomocí detektorů kovových prvků nebo plynů.

Tip: Při zjišťování trasy plynového potrubí v interiéru doporučuji sledovat směr vedení od plynoměru, který je klíčovým bodem pro orientaci v domovních rozvodech plynu.

Moderní technologie a metody detekce trasy potrubí

Moderní technologie výrazně usnadňují průzkum plynovodu a umožňují přesnou detekci potrubí v domě bez nutnosti bourání. Mezi nejefektivnější metody lokalizace tras plynovodní přípojky a domovních rozvodů plynu patří termovizní kamery, radarové skenery a ultrazvukové přístroje.

Jak fungují termovizní kamery při detekci plynového potrubí

Termovizní kamery detekují rozdíly teplot na povrchu materiálů, které vznikají vlivem proudění plynu v potrubí. Plynové potrubí může způsobovat ochlazení nebo ohřátí okolního materiálu v rozsahu 1 až 3 °C, což kamera zachytí jako kontrastní tepelný obraz. Tato metoda umožňuje lokalizovat potrubí v interiéru bez nutnosti bouracích prací, a to s přesností do 5 cm. Termovize je rovněž efektivní pro odhalení netěsností, protože unikající plyn mění teplotu okolí. Pro správnou funkci je vhodné provádět měření při stabilních podmínkách teploty a bez přímého slunečního záření.

Využití radarových technologií pro lokalizaci plynovodů

Radarové skenery vysílají elektromagnetické vlny v rozsahu 500 MHz až 2 GHz, které se odrážejí od kovových trubek uložených v zemi. Návratný signál umožňuje přesně určit polohu plynovodního potrubí s přesností do 10 cm i v hloubce 0,8 až 1,2 metru, což odpovídá standardní hloubce uložení plynovodu pod zemí. Tato neinvazivní metoda minimalizuje riziko poškození potrubí a umožňuje lokalizaci i dalších prvků, jako je plynoměr nebo regulační armatury, bez narušení povrchu zahrady či chodníku. Radar se proto používá zejména při plánování oprav, rozšíření instalace nebo vytyčení trasy plynovodní přípojky.

• Termovize poskytuje rychlou a přesnou detekci potrubí v interiéru s přesností do 5 cm
• Radar umožňuje lokalizaci podzemních trubek v hloubce 0,8-1,2 m s přesností do 10 cm
• Ultrazvukové přístroje doplňují detekci netěsností a umožňují měření vzdáleností mezi prvky rozvodu

Tip: Při plánování prací na domovních rozvodech plynu doporučuji využít profesionální průzkum s termovizí nebo radarovým skenerem. Tím se výrazně sníží riziko nechtěného poškození potrubí a zajistí se bezpečnost plynového rozvodu.

Častá chyba: Nedostatečné vytyčení trasy plynovodu před zahájením bouracích prací často vede k poškození potrubí a následným haváriím. Proto je nutné vždy využít službu vytyčení od distributora plynu nebo specializované firmy.

Pro koho se to hodí: Tyto moderní metody jsou ideální pro majitele rodinných domů a stavební firmy plánující rekonstrukce či rozšíření plynových rozvodů. Naopak v objektech s neznámou nebo nezdokumentovanou instalací bez přístupu k profesionálním službám může být nutné kombinovat tyto metody s ručním průzkumem a sondováním.

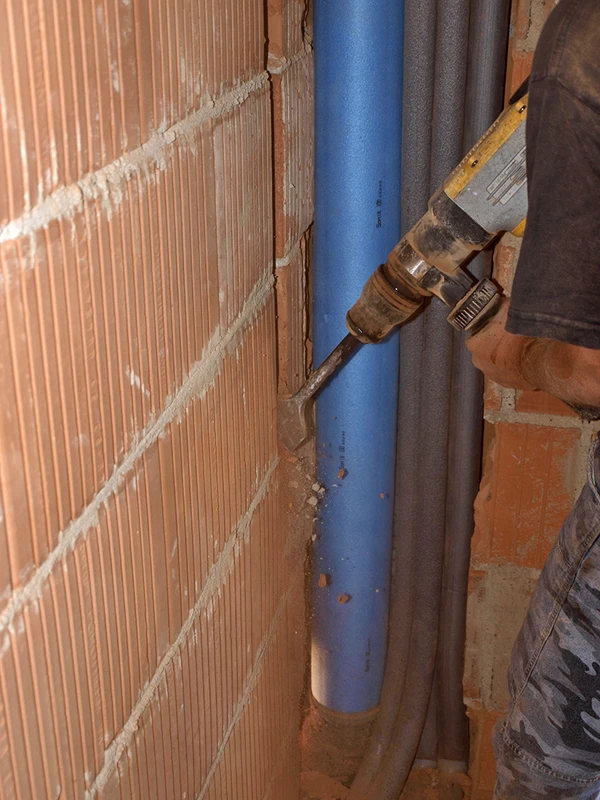

Jak správně provést sondáž a průzkum umístění potrubí

Správné určení trasy plynového potrubí v interiéru je nezbytné před jakýmkoliv bouráním či úpravami. Návod na zjištění a trasování plynového potrubí v domě zahrnuje pečlivou přípravu a dodržení bezpečnostních pravidel.

Příprava na sondáž

Nejprve si připravte ruční nástroje pro sondáž a zajistěte dostatečné osvětlení místa průzkumu. Bezpečnost plynu vyžaduje vypnutí hlavního uzávěru plynovodní přípojky a zajištění větrání prostoru. Sondáž by měla probíhat pouze s vědomím rizik spojených s průzkumem plynovodu.

Průběh sondáže

1. Určení místa sondáže – vyberte lokality podle dostupných plánů domovních rozvodů plynu.
2. Ruční kopání – pomocí malého rýče nebo sondy jemně odstraňujte vrchní vrstvy podlahy či zeminy.
3. Detekce potrubí – hmatem a zvukem ověřte přítomnost kovového potrubí, vždy opatrně, aby nedošlo k poškození plynoměru nebo trubek.
4. Měření vzdáleností – zaznamenejte vzdálenost mezi plynovou zásuvkou a potrubím pro přesné určení trasy.

Bezpečnostní pravidla

Dodržujte přísná bezpečnostní opatření, zejména nevrtat ani nekopnout bez jasného určení polohy potrubí. Plynové potrubí může být pod tlakem, proto je nutné provádět průzkum s maximální opatrností a ideálně za dohledu odborníka. Na co si dát pozor: častou chybou je nedostatečné zajištění větrání a ignorování úniku plynu během sondáže.

Umístění a instalace plynoměru a spotřebičů v domě

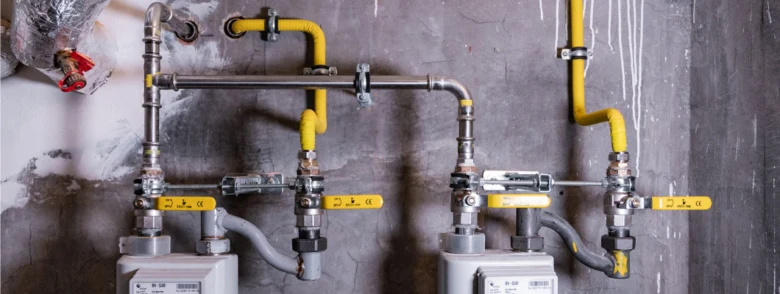

Plynoměr je klíčovým prvkem domovních rozvodů plynu a jeho správné umístění ovlivňuje bezpečnost plynu i snadný přístup pro odečet nebo údržbu. Číselník plynoměru musí být instalován ve výšce mezi 1 a 1,8 metru nad podlahou, aby byl dobře čitelný a zároveň chráněný před mechanickým poškozením. Plynoměr se obvykle umisťuje co nejblíže vstupu plynovodní přípojky do domu, což usnadňuje průzkum plynovodu a detekci potrubí.

Spotřebiče připojené na plynové rozvody vyžadují dostatečné větrání pro správnou funkci a bezpečnost. Je nutné zajistit, aby prostor kolem plynových spotřebičů nebyl zcela uzavřený, a zároveň umožňoval snadný přístup pro kontrolu a servis. Přesná vzdálenost mezi plynovým přívodem a zásuvkou spotřebiče by měla být změřena odborně, aby se předešlo případným problémům s instalací.

Jak zjistit umístění plynového vedení v rodinném domě

V rámci návodu na zjištění a trasování plynového potrubí v domě je důležité začít právě u plynoměru a hlavních spotřebičů, protože od nich vychází domovní rozvody plynu. Jejich správná instalace je základním předpokladem bezpečného fungování celé plynové přípojky.

Požadavky na větrání a bezpečnost při instalaci plynu

Správné větrání a dostatečný objem místnosti jsou klíčové pro bezpečnost plynových spotřebičů i domovních rozvodů plynu. Při instalaci plynovodní přípojky a připojení plynu do rodinného domu je třeba přesně dodržovat technické požadavky podle třídy spotřebiče.

Požadavky pro třídu A

Spotřebiče třídy A vyžadují minimální objem místnosti 20 m³ a větrání s volnou plochou nejméně 200 cm². Tento typ spotřebičů je otevřený, takže je nutné zajistit trvalý přísun vzduchu pro bezpečný odvod spalin a správný chod. Nedostatečné větrání může vést k nebezpečí úniku plynu a zhoršení bezpečnosti plynového vedení.

Požadavky pro třídu B

Spotřebiče třídy B mají podobné požadavky jako třída A, ale často jsou instalovány v místnostech s většími objemy. Větrání musí být dostatečné pro zajištění správného spalování a odvodu spalin. Při průzkumu plynovodu a detekci potrubí je nutné věnovat pozornost také správnému umístění plynoměru a dostatečné cirkulaci vzduchu.

Požadavky pro třídu C

Spotřebiče třídy C pracují v uzavřeném systému a nasávají vzduch z venkovního prostředí. Proto nevyžadují větrání místnosti, protože spaliny jsou odváděny samostatným kouřovodem. Tento systém významně zvyšuje bezpečnost plynu v interiéru a snižuje riziko úniku či zpětného proudění spalin.

Tip: Při instalaci plynové přípojky je nezbytné provést návod na zjištění a trasování plynového potrubí v domě, aby bylo možné správně plánovat větrání a umístění spotřebičů.

Technické parametry plynovodních přípojek a jejich hloubka

Plynovodní přípojky se dělí na nízkotlaké (NTL) a středotlaké (STL) podle provozního tlaku v potrubí. Plynovodní přípojka NTL pracuje s tlakem do 0,005 MPa (5 kPa), což je standardní hodnota pro většinu domovních rozvodů plynu. Plynovodní přípojka STL pak umožňuje tlak od 0,005 MPa do 0,3 MPa, což se využívá pro náročnější průzkum plynovodu a zásobování větších objektů.

Standardní hloubka uložení plynového potrubí pod zemí u rodinných domů se pohybuje mezi 0,8 a 1,2 metru. Toto krytí je nezbytné pro zajištění bezpečnosti plynu, ochranu potrubí před mechanickým poškozením a správnou detekci potrubí při stavebních pracích. Při plánování trasování a měření vzdálenosti mezi plynovou zásuvkou a potrubím je nutné respektovat tyto parametry a použít přesné technické nástroje.

Doporučení pro dokumentaci trasy a údržbu plynovodů

Důkladná dokumentace trasy plynovodu v domě je nezbytná pro bezpečný provoz a efektivní údržbu plynovodní přípojky a domovních rozvodů plynu. Přesné zaznamenání vedení potrubí, včetně hloubky a vzdáleností od konstrukčních prvků, umožňuje rychlou lokalizaci při haváriích a minimalizuje riziko poškození při stavebních pracích. Podle platných předpisů by měla být trasa plynovodu vytyčena a označena reflexní žlutou barvou, která je viditelná zvenčí i zevnitř budovy. Pravidelné kontroly plynových rozvodů a plynoměru jsou doporučeny minimálně jednou ročně, včetně ověření těsnosti spojů a funkčnosti uzávěrů.

Pro správné mapování a údržbu plynovodu doporučuji:

• Požádat distributora plynu o bezplatné vytyčení plynovodní přípojky přímo na staveništi, které provádějí technici s označením trasy reflexní barvou
• Použít specializované detekční přístroje pro přesné určení polohy potrubí ve zdech, podlahách nebo v zemi, zejména před bouracími pracemi
• Vést podrobnou dokumentaci trasy s uvedením hloubky uložení (standardně 0,8 až 1,2 m pod zemí, případně až 0,25 m v chráničce se souhlasem plynárenského podniku) a rozměrů potrubí (např. DN15 / 3/4″)
• Pravidelně kontrolovat plynoměr, který musí být umístěn na dobře přístupném, větratelném místě ve výšce 1 až 1,8 m (svislý číselník) nebo 0,5 až 1,5 m (horizontální číselník) nad podlahou
• Měřit vzdálenost mezi plynovou zásuvkou a potrubím podle ČSN EN norem, přičemž minimální odstup od stěn a ostatních rozvodů by měl být alespoň 10 mm, aby se zabránilo mechanickému poškození a zajistilo správné větrání spotřebičů

Jak správně změřit vzdálenost mezi plynovou zásuvkou a potrubím

Přesné měření vzdálenosti mezi plynovou zásuvkou a potrubím je klíčové pro bezpečné připojení plynových spotřebičů a splnění technických požadavků. Normy stanovují minimální odstupy, které zabraňují poškození potrubí a umožňují dostatečné větrání. Doporučená minimální vzdálenost od plynového potrubí k pevným konstrukcím je 10 mm, přičemž plynové rozvody nesmí být vedeny pod podlahou bez speciálních úprav a povolení. Při instalaci je nutné zajistit, aby potrubí nebylo mechanicky namáháno a spoje byly těsné a pravidelně kontrolované.

Častá chyba: Nedostatečné označení trasy plynovodu vede k nebezpečí poškození při stavebních úpravách. Proto je nutné vždy vyžádat vytyčení od distributora a vést přesnou dokumentaci.

Pro koho se to hodí: Tento postup je vhodný pro vlastníky rodinných domů a bytů plánujících rekonstrukce nebo nové připojení plynu.

Pro koho NE: Není určen pro objekty s nelegálními nebo necertifikovanými plynovými instalacemi, kde je nutná odborná revize a případná rekonstrukce.

Časté chyby a rizika při hledání a práci s plynovým potrubím

Nejčastější chyby při zjišťování trasy plynového potrubí v domě zahrnují nedodržení bezpečné vzdálenosti minimálně 1 metru od zdrojů tepla nebo elektrických zařízení a neoznačení potrubí po průzkumu plynovodu. Tyto opomenutí výrazně zvyšují riziko úniku plynu, který může vést k požáru nebo výbuchu. Dalším častým problémem je neodborná detekce potrubí bez využití specializovaných přístrojů, což může způsobit poškození plynovodní přípojky či domovních rozvodů plynu.

Jaké chyby se často dělají při hledání plynového potrubí

Nedostatečné plánování a nesprávné změřování vzdálenosti mezi plynovou zásuvkou a potrubím patří mezi časté chyby. To komplikuje práci s plynoměrem a může ohrozit bezpečnost plynu v domácnosti. Proto je nezbytné postupovat podle přesných návodů a při nejistotě vyhledat kvalifikovaného odborníka.

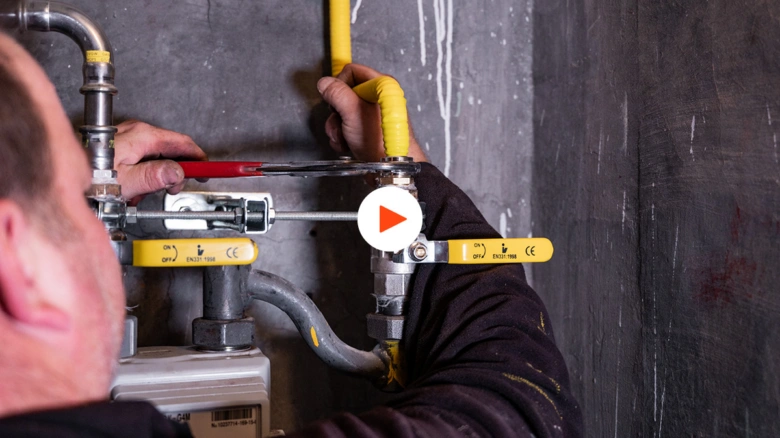

Tip: Při jakémkoliv průzkumu plynovodu vždy dodržujte bezpečnostní opatření, označte trasu potrubí a nikdy nezasahujte do domovních rozvodů plynu bez odborné konzultace. To minimalizuje riziko úniku plynu a zajistí dlouhodobou bezpečnost vašeho domu.

Časté dotazy

Jak zjistím, kudy vede plynové potrubí v domě?

Kontaktujte distributora plynu pro vytyčení trasy, která bývá označena reflexní barvou, nebo použijte moderní detekční technologie jako termovizi či radar.

Jak hluboko jsou plynové potrubí uloženy pod zemí?

Standardní hloubka uložení plynovodních přípojek je mezi 0,8 a 1,2 metru pod povrchem.

Jaká je bezpečná vzdálenost při bouracích pracích od plynového potrubí?

Minimální bezpečná vzdálenost je 1 metr od plynového potrubí, práce by měly být prováděny s maximální opatrností.

Jaké materiály se používají na domovní plynovody?

Nejběžnější materiály jsou ocel, měď a nerezová ocel, často s ochranným žlutým nátěrem o tloušťce 0,25 mm.

Jak mohu bezpečně provést sondáž pro zjištění potrubí?

Použijte ruční sondu, kopte pomalu a s opatrností, vždy dodržujte bezpečnostní opatření a označte trasu plynovodu.

Kde se umisťuje plynoměr v domě?

Plynoměr se instaluje na dobře přístupném místě ve výšce svislého číselníku 1 až 1,8 metru nad podlahou.

Jaké jsou požadavky na větrání místností se spotřebiči plynu?

Místnost pro spotřebiče třídy A musí mít minimální objem 20 m³ a větrací otvory nejméně 200 cm².

Jaké chyby se často dělají při hledání plynového potrubí?

Nejčastější chyby jsou nedodržení bezpečné vzdálenosti a neoznačení trasy, což může způsobit únik plynu.

Jak často je třeba kontrolovat domovní plynovody?

Pravidelné kontroly se doporučují minimálně jednou ročně pro zajištění bezpečnosti a funkčnosti.

Jaké moderní technologie pomáhají najít plynové potrubí bez bourání?

Používají se termovize, radar a ultrazvuk, které umožňují přesnou lokalizaci trasy bez nutnosti destruktivních prací.

Jak požádat o vytyčení plynovodní přípojky a co od toho očekávat?

Kontaktujte místního distributora plynu, který do 5 pracovních dnů provede vytyčení přípojky a poskytne mapu s přesnou trasou vedení.

Jaká bezpečnostní opatření je nutné dodržet při práci v blízkosti plynového potrubí?

Při práci v okolí potrubí je nutné dodržet minimální odstup 1 metr a vždy zajistit uzavření přívodu plynu před zahájením bouracích prací.
