Jaký druh kabelu lze použít pro jistič 16 ampér v domácnosti
Správný výběr kabelu pro jistič 16 ampér je klíčový pro bezpečnost a spolehlivost elektroinstalace. Průřez kabelu musí odpovídat maximální proudové zatížitelnosti a charakteristice jističe, aby se předešlo přetížení a riziku požáru. Znalost těchto parametrů vám pomůže vyhnout se častým chybám při instalaci.
🔑 Hlavní body
- Jistič 16 A se nejčastěji kombinuje s kabelem CYKY 3×2,5 mm² pro zásuvkové obvody v domácnosti.
- Kabel s průřezem 1,5 mm² není vhodný pro jistič 16 A kvůli maximální proudové zatížitelnosti kolem 13 A.
- Maximální délka kabelu 2,5 mm² pro jednofázové vedení s jističem 16 A je cca 130 metrů.
- Charakteristika jističe B16 je vhodná pro běžné zásuvky, C a D pro spotřebiče s vyšším rozběhovým proudem.
- Při výběru kabelu je nutné zohlednit způsob uložení, teplotu okolí a další provozní podmínky.
Jaký kabel je vhodný pro jistič 16 A v domácí elektroinstalaci

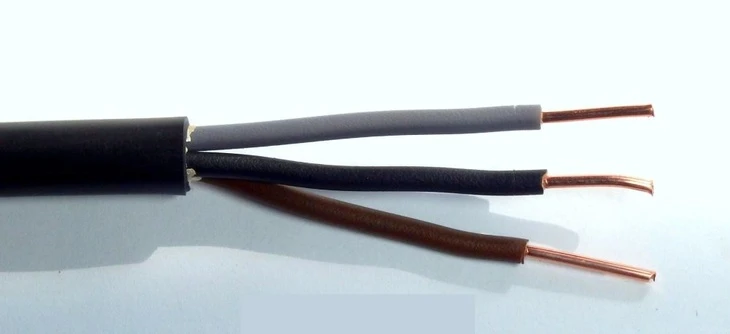

Pro jistič 16 ampér je vhodný kabel CYKY 3×2,5 mm² s měděným jádrem. Tento průřez kabelu umožňuje bezpečné přenášení proudu až do 20 A, což je nad proudovou hranicí jističe 16 A, a zajišťuje tak dostatečnou rezervu a ochranu elektroinstalace. Kabel 1,5 mm² není vhodný, protože jeho maximální proudová zatížitelnost dosahuje pouze přibližně 13 ampér, což je pod hodnotou jističe a může vést k přehřívání vodičů.
Charakteristika jističe B16 je nejčastěji používaná pro běžné domácí zásuvky, protože spolehlivě ochrání instalaci před přetížením a zkratem. Pro jističe s charakteristikou C nebo D se mohou požadavky na kabel lišit v závislosti na typu zátěže, ale pro standardní domácí elektroinstalaci platí uvedené pravidlo.
- CYKY kabel 3×2,5 mm² je standardem pro jistič 16 A
- Kabel 1,5 mm² se hodí pouze pro jističe do 10 A
- Charakteristika jističe B16 zajišťuje ochranu pro běžné zásuvky
Tip: Pro maximální bezpečnost elektroinstalace vybírejte kabel s průřezem odpovídajícím nebo vyšším než je hodnota jističe, aby se předešlo přehřívání a zbytečným výpadkům ochrany.
Jaký průřez kabelu použít k jističe 16 ampér
Pro správnou volbu kabelu k jističe 16 ampér je klíčové zohlednit maximální proudovou zatížitelnost vodiče a charakteristiku jističe. Výběr nevhodného průřezu může ohrozit bezpečnost elektroinstalace a způsobit přehřátí kabelu. Následující informace vám pomohou určit optimální průřez kabelu pro jistič 16 A.
Jaký průřez kabelu je vhodný pro jistič 16 A?
Pro jistič 16 ampér se doporučuje použít kabel s průřezem minimálně 2,5 mm². Tento průřez zajišťuje maximální proudovou zatížitelnost přibližně 21 ampér, což bezpečně pokrývá hodnotu jističe a snižuje riziko přehřátí vodiče. Naopak kabel 1,5 mm² má zatížitelnost do 13 ampér, což je nedostatečné pro ochranu jističe 16 A a může vést k nebezpečné situaci v elektroinstalaci. Kabely s průřezem 4 mm² unese proud až kolem 27 ampér, ty se ale pro jistič 16 A běžně nevyužívají kvůli vyšším nákladům a zbytečné dimenzi.
| Průřez kabelu (mm²) | Maximální proudová zatížitelnost (A) |
|---|---|
| 1,5 | 13-15 |
| 2,5 | 21 |
| 4 | 27 |
Tip: Použití kabelu s průřezem 1,5 mm² k jističe 16 A je častou chybou, která může způsobit přehřátí a zkraty. Pro domácí elektroinstalaci je proto bezpečné zvolit kabel CYKY 3×2,5 mm².
Kolik ampér unese kabel 2,5 mm²?
Kabel s průřezem 2,5 mm² bez problému unese maximální proud až 21 ampér. Tento parametr zajišťuje dostatečnou rezervu vůči hodnotě jističe 16 A, což je důležité pro dlouhodobou bezpečnost elektroinstalace. Použití takového kabelu eliminuje riziko přetížení a snižuje pravděpodobnost přehřátí materiálu, což je zásadní pro stabilitu a bezpečnost domácí elektroinstalace.
Pro koho je tento kabel vhodný? Kabel 2,5 mm² je ideální pro běžné zásuvky a osvětlení chráněné jističem 16 ampér. Naopak pro méně zatížené obvody s jističem 10 A nebo nižším lze použít kabel s menším průřezem, například 1,5 mm².
Typy kabelů a materiály vhodné pro jistič 16 ampér
Pro jistič 16 A je klíčový správný výběr kabelu s odpovídajícím průřezem a materiálem jádra, který zajistí elektroinstalaci bezpečnost a splní maximální proudovou zatížitelnost. Nejčastěji se používá CYKY kabel s měděným jádrem, který nabízí spolehlivost a dobrou vodivost. Varianty CYKY-J obsahují ochranný vodič, což je důležité pro bezpečnost v běžných domácích instalacích, zatímco CYKY-O kabely nemají ochranný vodič a používají se pouze v specifických případech.
Méně obvyklé jsou hliníkové kabely AYKY, které se hodí zejména pro přívody v zemi díky své odolnosti, ale nejsou obecně doporučovány k jističům 16 ampér v interiéru. Pro speciální podmínky, například flexibilní přívody nebo vlhké prostředí, se používají kabely typu H05VV-F nebo H07RN-F s měděným jádrem.
- CYKY kabel – měděné jádro, standard v elektroinstalacích, varianta CYKY-J s ochranným vodičem
- CYKY-O kabel – bez ochranného vodiče, omezené použití
- AYKY kabel – hliníkové jádro, vhodné pro venkovní a zemní vedení
- H05VV-F kabel – flexibilní, pro vnitřní suché prostory
- H07RN-F kabel – gumový plášť, odolný proti vlhkosti, vhodný do náročnějších podmínek
Jaký druh vodiče se hodí k jistič 16 ampér?
Pro jistič 16 A je vhodný kabel s měděným jádrem a průřezem minimálně 1,5 mm², který odpovídá charakteristice jističe a zaručuje bezpečný proudový přenos bez přehřívání. Přesný průřez je však třeba zvolit s ohledem na délku kabelu a podmínky instalace.
Maximální délka kabelu a její dopad na výkon jističe 16 A
Maximální délka kabelu přímo ovlivňuje bezpečnost a spolehlivost elektroinstalace s jističem 16 ampér. Správný výběr průřezu kabelu a dodržení maximální délky zajistí, že úbytek napětí zůstane v mezích, které neohrozí výkon připojených spotřebičů ani charakteristiku jističe.
Jak maximální délka kabelu ovlivňuje výkon jističe 16 A?
Maximální délka kabelu s daným průřezem výrazně ovlivňuje úbytek napětí v elektrickém obvodu. U jističe 16 A se například kabel 2,5 mm² může použít do délky přibližně 130 metrů. Delší kabel znamená větší odpor a tedy i větší úbytek napětí, což snižuje výkon spotřebičů a může ohrozit stabilitu elektroinstalace. Zvýšený úbytek napětí také ovlivňuje správnou charakteristiku jističe a celkovou bezpečnost vedení. Proto je nutné při volbě kabelu k jističi 16 ampér zvažovat nejen maximální proudovou zatížitelnost, ale i délku kabelu a materiál vodiče, přičemž CYKY kabel je běžnou volbou pro domácí instalace.
Jaká je maximální délka kabelu 2,5 mm² pro jistič 16 ampér?
Maximální délka kabelu s průřezem 2,5 mm² doporučená pro jistič 16 A je přibližně 130 metrů. Překročení této délky způsobuje větší úbytek napětí, což snižuje efektivitu a bezpečnost elektroinstalace. Pro kratší vzdálenosti se používá například kabel 1,5 mm² do 78 metrů, zatímco pro délky do 166 metrů je vhodný kabel 4 mm². Dodržení těchto hodnot pomáhá minimalizovat riziko přehřátí kabelu a zajistit správnou funkci jističe 16 ampér.
- Zvolit správný průřez kabelu – podle délky a maximální proudové zatížitelnosti
- Změřit délku kabelového vedení – pro výpočet úbytku napětí
- Porovnat délku s maximální doporučenou délkou – zajistit bezpečný provoz
- Použít vhodný druh kabelu – například CYKY kabel pro domácí elektroinstalace
- Kontrolovat charakteristiku jističe – pro správnou ochranu obvodu
Odborná rada: Při výběru kabelu k jističi 16 A dbejte, aby délka kabelu nepřekročila doporučené limity, protože větší úbytek napětí může vést k poruchám spotřebičů a zhoršení bezpečnosti elektroinstalace.
Doporučení podle norem a legislativy pro kabel a jistič 16 A v ČR
Podle vyhlášky 508/2009 Sb. musí elektroinstalace odpovídat přísným pravidlům zajišťujícím bezpečnost a správnou funkci zařízení. Elektroinstalace musí být provedena kvalifikovaným elektrikářem, který zajistí správné dimenzování kabelů podle charakteristiky jističe. Pro jistič 16 ampér platí, že kabel musí mít průřez odpovídající maximální proudové zatížitelnosti, což obvykle znamená použití CYKY kabelu s průřezem minimálně 1,5 mm². Správný kabel pro jistič 16 A v rozvaděči zabraňuje přetížení a riziku požáru. Doporučuji vždy konzultovat s odborníkem a vycházet z platných norem a vyhlášek.
Tip: Výběr kabelu vždy přizpůsobte délce vedení a způsobu uložení, protože tyto faktory ovlivňují skutečnou proudovou zatížitelnost vodiče.

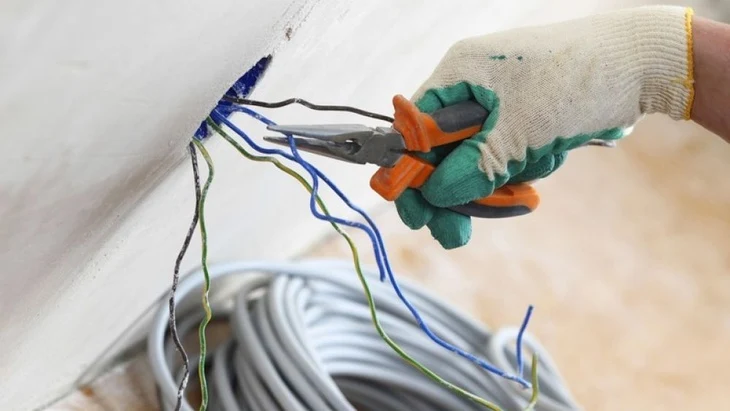

Praktické rady pro kontrolu a instalaci kabelu a jističe 16 A
Pro správnou funkci jističe 16 ampér je nutné pečlivě zkontrolovat a správně nainstalovat kabel, který k němu bude připojen. Kontrola zahrnuje ověření průřezu kabelu a stavu jeho izolace, instalaci by měl vždy provádět odborník s ohledem na bezpečnost elektroinstalace.
Jak ověřit průřez kabelu
Průřez kabelu zjistíte podle označení na izolaci, kde bývá uveden například rozměr 2,5 mm². Pro jistič 16 A je minimální průřez kabelu právě 2,5 mm², což odpovídá maximální proudové zatížitelnosti vodiče. Tento parametr je klíčový pro bezpečnost a správnou funkci jističe 16 ampér.
Kontrola stavu izolace kabelu
Izolace kabelu musí být neporušená, bez prasklin, oděrek nebo jiných poškození. Poškozená izolace snižuje bezpečnost elektroinstalace a může způsobit zkrat nebo požár. Při kontrole vždy věnujte pozornost i místům ohybů a konců kabelu.
Správné připojení kabelu k jističi
Vodiče připojujte pevně a s dodržením barevného značení (fáze, nulový vodič, ochranný vodič). Správné připojení zaručuje správnou funkci jističe a zabrání nadměrnému zahřívání svorek. Nezapomeňte na kontrolu dotažení šroubů a použití vhodného typu kabelu, například CYKY kabelu pro rozvaděče.
- Kontrola průřezu podle značení a parametrů jističe
- Pečlivá kontrola stavu izolace před instalací
- Dodržování barevného značení vodičů při připojení
- Instalaci provádí kvalifikovaný elektrikář
Tip: Pro jistič 16 A s CYKY kabelem se doporučuje vždy zvolit průřez minimálně 2,5 mm², protože menší průřez nezaručí bezpečnou maximální proudovou zatížitelnost a může vést k přehřátí.
Bezpečnost a rizika nevhodného kabelu pro jistič 16 A
Použití nevhodného kabelu s nedostatečným průřezem, například CYKY kabelu 1,5 mm² k jističi 16 ampér, významně ohrožuje elektroinstalace bezpečnost. Kabely s příliš malým průřezem nedokážou bezpečně přenášet maximální proudovou zatížitelnost, což vede k přehřátí vodičů. Toto přehřátí způsobuje degradaci izolace, zvyšuje riziko požáru a může poškodit připojené spotřebiče. Charakteristika jističe 16 A vyžaduje minimální průřez 2,5 mm², aby se zabránilo těmto nebezpečím. Častá chyba je volba kabelu 1,5 mm², která není bezpečná pro tento typ jističe a může vést k vážným poruchám. Návrh kabelu pro jistič 16 A proto doporučuje zvolit kabel s odpovídajícím průřezem, který zajistí bezpečný provoz a dlouhou životnost elektroinstalace.
Časté dotazy
Jaký průřez kabelu je vhodný pro jistič 16 ampér?
Minimální doporučený průřez kabelu pro jistič 16 A je 2,5 mm², protože kabel 1,5 mm² unese maximálně 13 A, což je nedostatečné.
Mohu použít kabel 1,5 mm² s jističem 16 A?
Použití kabelu 1,5 mm² s jističem 16 A není vhodné kvůli nižší proudové zatížitelnosti cca 13 A a riziku přehřátí.
Jaká je maximální délka kabelu 2,5 mm² pro jistič 16 A?
Maximální délka kabelu 2,5 mm² pro jednofázové vedení s jističem 16 A je přibližně 130 metrů.
Co znamená charakteristika jističe B16?
Charakteristika B16 označuje jistič vhodný pro běžné zásuvkové obvody s běžným rozběhovým proudem.
Jaký je rozdíl mezi jističem B16 a C16?
Jistič C16 má vyšší spouštěcí proud pro rozběhové proudy, vhodný pro spotřebiče s vyšším rozběhem, zatímco B16 je pro běžné zásuvky.
Jakým způsobem ověřím průřez kabelu?
Průřez kabelu zjistíte podle označení na izolaci nebo měřením; pro jistič 16 A je minimální průřez 2,5 mm².
Jaké jsou bezpečnostní rizika při použití nevhodného kabelu pro jistič 16 A?
Nevhodný kabel může vést k přehřátí vodičů, poruchám elektroinstalace a zvýšenému riziku požáru.
Mohu použít hliníkový kabel AYKY s jističem 16 A?
Hliníkové kabely AYKY se používají výjimečně, například pro přívody v zemi, ale pro domácí instalace se doporučuje měděný kabel CYKY.
Jak ovlivňuje délka kabelu výkon jističe 16 A?
Delší kabely způsobují větší úbytek napětí, což může snížit výkon spotřebičů; například 2,5 mm² kabel má max délku cca 130 metrů.
Kdo by měl provádět instalaci kabelu a jističe?
Instalaci elektroinstalace a výměnu jističe by měl vždy provádět kvalifikovaný elektrikář podle vyhlášky 508/2009 Sb.
Jaký typ kabelu CYKY je vhodný pro jistič 16 A v běžné domácí elektroinstalaci?
Pro jistič 16 A se obvykle používá kabel CYKY 3×2,5 mm², který zvládá proudové zatížení a poskytuje dostatečnou rezervu bezpečnosti.
Jak ovlivňuje teplota okolí zatížitelnost kabelu pro jistič 16 A?
Při vyšší teplotě okolí je zatížitelnost kabelu nižší, proto je třeba uvažovat snížení jmenovitého proudu kabelu o cca 10 % při teplotách nad 30 °C.
Jaká je maximální délka kabelu 1,5 mm² pro jistič 16 A bez výrazného poklesu napětí?
Maximální délka kabelu 1,5 mm² pro jistič 16 A by neměla překročit zhruba 20 metrů, aby pokles napětí zůstal v normě.
Jaký je rozdíl ve využití kabelů s měděným a hliníkovým jádrem pro jistič 16 A?
Měděné kabely mají lepší vodivost a vyšší mechanickou odolnost, zatímco hliníkové kabely jsou levnější, ale vyžadují větší průřez, například 4 mm² místo 2,5 mm² pro 16 A.
Jak správně koordinovat jistič 16 A s průřezem kabelu podle platných norem?
Podle normy ČSN EN 60364 je třeba zvolit průřez kabelu tak, aby jeho jmenovitá proudová zatížitelnost byla minimálně rovna jmenovitému proudu jističe, tedy pro 16 A doporučený kabel je 2,5 mm² měděný.
