Jak správně značit vodiče a kabely v elektrických rozvadečích

Správné značení vodičů a kabelů v elektrických rozvadečích zajišťuje bezpečnost a usnadňuje budoucí údržbu. Dodržování norem ČSN a využití barevného či číselného označení výrazně zvyšuje přehlednost elektroinstalace. Moderní tiskárny štítků pro elektro pomáhají dosáhnout přesného a trvanlivého značení.

Jaké jsou základní normy pro značení vodičů a kabelů v rozvadečích?

Pro značení vodičů a kabelů v elektrických rozvadečích platí v České republice několik klíčových norem, které zajišťují jednotnost, bezpečnost a přehlednost elektroinstalace. Nejvýznamnější jsou ČSN EN 60445, která řeší základní pravidla pro orientaci a označování vodičů, ČSN 33 0166 zaměřená na doporučení pro značení kabelů, a ČSN 33 2000-5-51, která stanovuje požadavky na elektrické rozváděče včetně způsobu značení. Tyto normy spolu vytvářejí pevný rámec pro barevné značení vodičů i číselné označení kabelů, přičemž často využívají moderní prostředky, jako jsou tiskárny štítků nebo RFID technologie pro elektroinstalace.

Nejdůležitější normy pro značení vodičů v ČR

V České republice jsou klíčové normy ČSN 33 0160, ČSN EN 60445 a ČSN EN 60446, které upravují pravidla pro značení vodičů v elektrických rozvadečích. ČSN 33 0160, platná od roku 2018, představuje základní rámec pro elektroinstalace. Normy ČSN EN 60445 a ČSN EN 60446 stanovují mezinárodní pravidla pro orientaci a označování vodičů, včetně definice barevného značení a symbolů. Tyto normy zajišťují bezpečnost a jednoznačnost značení, která je nezbytná pro správnou identifikaci vodičů v elektrickém rozváděči.

Jaké jsou hlavní pravidla podle norem pro značení vodičů?

Podle norem musí být vodiče v elektrických rozvadečích označeny jednoznačně a trvale, aby byla zaručena bezpečnost a přehlednost instalace. Například ochranný vodič je označen zelenožlutou barvou, nulový vedení modrou a fázové vodiče různými barvami odpovídajícími počtu fází. Značení musí být odolné proti mechanickému poškození a čitelné po celou dobu životnosti instalace, proto se doporučuje použití trvanlivých štítků vyrobených například tiskárnami štítků pro elektro. Číselné označení kabelů pomáhá v orientaci v rozváděči, zvláště při složitých instalacích.

Tip: Častou chybou je použití nevhodných barev nebo nečitelných štítků, což může vést k mylné identifikaci vodičů a následným bezpečnostním rizikům. Pro správné značení je vhodné používat normou doporučené tiskárny štítků a případně RFID technologie pro lepší evidenci.

Jaké je barevné značení vodičů při instalaci v elektrických rozvadečích?

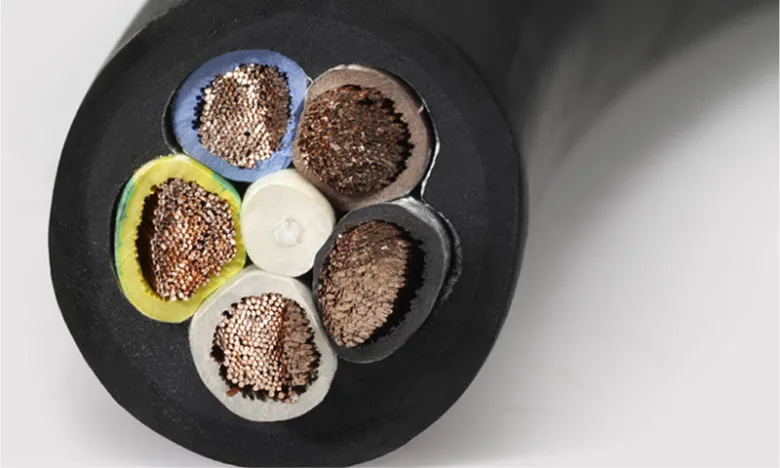

Barevné značení vodičů v elektrických rozvadečích zajišťuje jasnou orientaci a bezpečnost při montáži i údržbě. Přesné barvy pro nulový, ochranný a fázové vodiče stanovují normy ČSN, které je vhodné vždy dodržovat.

Jaké je barevné značení vodičů v elektrických rozvadečích?

Podle platných norem ČSN pro elektroinstalace je nulový vodič (N) označen světle modrou barvou. Ochranný vodič (PE) má vždy zelenožluté barevné značení, což platí v přibližně 95 % případů a usnadňuje rychlou identifikaci pro bezpečnostní opatření. Fázové vodiče (L1, L2, L3) mohou mít barvy černou, hnědou nebo šedou, případně červenou, která se častěji používá v jiných typech instalací. Pro stejnosměrné (DC) systémy se používají specifické barvy, například červená pro kladný a modrá pro záporný vodič v 12 V DC instalacích.

Tip: Nesprávné barevné značení může vést k chybám při zapojení a ohrozit bezpečnost, proto doporučuji vždy použít tiskárny štítků pro elektro nebo RFID technologie pro přesné a trvalé označení kabelů.

Jaké je barevné značení vodičů v starých kabelech?

Ve starších elektrických rozvodech se barevné značení vodičů často lišilo od současných norem. Například ochranný vodič mohl být pouze zelený bez žlutého proužku, což dnes není standardní. Nulový vodič byl někdy označen šedou nebo jinou barvou, což může způsobit záměnu při rekonstrukcích. Takové nejednotné značení zvyšuje riziko chyb při opravách a údržbě. Proto je nezbytné před jakoukoliv úpravou staré elektroinstalace vždy ověřit skutečné zapojení multimetrem nebo konzultovat schémata.

• Staré kabely často neodpovídají současným normám ČSN pro elektroinstalace.
• Nesprávné barevné značení zvyšuje riziko nesprávného připojení vodičů.
• Pro opravy doporučuji použít číselné označení kabelů a doplnit je štítky, aby byla instalace přehledná.

Odborná rada: Značení vodičů při instalaci elektrických rozvadečů by mělo vždy respektovat platné normy, aby bylo možné bezpečně a rychle rozlišit jednotlivé obvody. Tento přístup je vhodný zejména v nových instalacích, zatímco u starých rozvodů je třeba postupovat s vyšší opatrností.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jak používat číselné a písmenné označení vodičů a kabelů?

Číselné označení vodičů se používá především u kabelů obsahujících více než 6 vodičů. Rozsah čísel bývá od 1 do 99, což umožňuje jednoznačnou identifikaci každé žíly v elektrickém rozváděči. Toto označení doplňuje barevné značení vodičů a usnadňuje jejich správné zapojení i následnou údržbu. Písmenné označení pak vyjadřuje funkci vodiče – nejčastěji se setkáte s L1, L2 a L3 pro jednotlivé fáze, N jako nulový vodič a PE pro ochranný vodič. Dodržování těchto pravidel vychází z norem ČSN pro elektroinstalace a výrazně zvyšuje bezpečnost i přehlednost celé instalace.

Příklad značení vodičů a kabelů v elektrických rozvadečích

Tip: Při značení vodičů v rozváděči doporučuji použít tiskárnu štítků pro elektro s RFID, která umožní trvalé a přehledné označení dle platných norem.

Materiály a technologie pro značení vodičů

Pro správné a trvalé značení vodičů a kabelů v elektrických rozvadečích se používají materiály s vysokou odolností vůči vlhkosti, chemikáliím i mechanickému poškození. Mezi nejčastější patří polyesterové, nylonové a akrylové štítky, které splňují požadavky třídy reakce na oheň A1, A2 nebo B podle ČSN EN 13501-1. Tyto štítky musí být čitelné po celou dobu životnosti kabelu, přičemž minimální šířka štítku je 3,5 mm a doporučená velikost písma minimálně 3 mm.

Smršťovací bužírky z polyesteru nebo nylonu slouží k trvalému označení vodičů, protože jejich smrštění při nahřívání pevně obepne kabel i při vibracích a zajišťuje odolnost proti oděru a chemikáliím. Tento způsob značení je časově náročnější, ale vhodný pro kritické instalace, kde je nutná dlouhodobá identifikace.

Permanentní popisovače (fixy) se používají především pro dočasné označení nebo doplňování již vytištěných štítků, protože jejich odolnost vůči otěru a vlhkosti je omezená. Pro profesionální instalace doporučuji využívat speciální tiskárny štítků určené pro elektroinstalace, například model BROTHER COMPACT Plus Linerless. Tyto tiskárny umožňují tisk symbolů, čísel a barevných kódů dle platných norem ČSN, tisk bez podkladového papíru a připojení přes Bluetooth, což zvyšuje efektivitu a přesnost značení.

Pro kabely s více než šesti vodiči je běžné používat číselné označení žil v rozsahu 1 až 99, které musí být v souladu s projektovou dokumentací a normami ČSN EN 60445 a ČSN 33 0166. Označení musí být trvalé a čitelné, aby usnadnilo servis a údržbu.

Moderní technologie v elektroinstalaci zahrnují RFID identifikaci kabelů, která umožňuje bezkontaktní a rychlou identifikaci vodičů i komponent bez nutnosti fyzického čtení štítků. RFID štítky musí být kompatibilní s prostředím rozváděče a odolávat elektromagnetickému rušení.

Tip: Častou chybou je použití zelenožlutých ochranných vodičů pro jiné účely nebo jejich přeznačování, což je v rozporu s normou ČSN EN 60445 a může vést k nebezpečným záměnám. Zelenožlutá kombinace musí pokrývat 30-70 % povrchu vodiče na každých 15 mm délky.

Pro koho se značení hodí: Profesionální instalatéři a firmy provádějící rozsáhlé elektroinstalace, kde je kladen důraz na bezpečnost, přehlednost a dlouhodobou údržbu.

Pro koho se značení NEhodí: Malé domácí opravy bez profesionální dokumentace, kde je možné použít pouze základní barevné značení bez číselných štítků.

• Polyesterové, nylonové a akrylové štítky splňují požadavky na odolnost a trvanlivost
• Smršťovací bužírky zajišťují pevné a odolné označení vodičů i při vibracích
• Permanentní fixy jsou vhodné pouze pro dočasné nebo doplňkové značení
• Tiskárny štítků pro elektroinstalace tisknou přesné a normami ČSN schválené označení
• RFID technologie umožňuje bezkontaktní a rychlou identifikaci vodičů a komponent

Jaké jsou normy pro značení kabelů v elektrických rozvadečích

Normy ČSN EN 60445, ČSN 33 0166 a ČSN 33 2000-5-51 přesně definují pravidla pro barevné i číselné označování vodičů a kabelů v elektrických rozvadečích. Barevné značení je standardizováno takto: nulový vodič (N) má světle modrou barvu, ochranný vodič (PE) je zelenožlutý a nesmí být použit jinak nebo přeznačován. Fázové vodiče (L1, L2, L3) jsou označeny černou, hnědou nebo šedou barvou. U stejnosměrných (DC) systémů se používají červená (kladný vodič) a bílá (záporný vodič). Růžová barva je vyhrazena pro speciální přívody, například ke svítidlům.

Číselné označení vodičů je povinné u kabelů s více než šesti žilami a musí být v rozsahu 1 až 99. Toto označení usnadňuje identifikaci při údržbě a opravách. Barevné i číselné značení musí odpovídat projektové dokumentaci a být trvale čitelné.

Značení musí respektovat přesné parametry, například zelenožlutý ochranný vodič musí mít na každých 15 mm délky jednu barvu pokrývající 30-70 % povrchu vodiče, aby bylo zajištěno jednoznačné rozpoznání. Modrá barva je vyhrazena výhradně pro nulové vodiče a nesmí být použita jinde, aby se zabránilo záměně.

Správné značení vodičů a kabelů výrazně přispívá k bezpečnosti provozu, přehlednosti elektroinstalace a usnadňuje diagnostiku poruch. Nesprávné značení může vést k úrazům elektrickým proudem, poškození zařízení, zvýšeným nákladům na opravy a sankcím za porušení platných předpisů. Proto je nezbytné pravidelně kontrolovat čitelnost a správnost značení, přičemž revize by měly probíhat v intervalech 1 až 5 let podle typu zařízení a prostředí instalace.

Jak správně označit vodiče v různých typech rozváděčů?

Značení vodičů v elektrických rozvadečích se liší podle typu rozváděče a jeho umístění. Průmyslový rozváděč vyžaduje detailní a odolné značení, protože bývá vystavený náročnějším podmínkám a musí splňovat přísné normy ČSN pro elektroinstalace. Naopak bytový rozváděč zpravidla používá jednodušší barevné značení vodičů a méně komplexní číselné označení kabelů.

Jak správně značit vodiče a kabely v elektrickém rozvaděči

1. Výběr materiálu štítků – pro průmyslové rozváděče se doporučují odolné PVC nebo polyesterové štítky s potiskem odolným proti olejům a chemikáliím.
2. Barevné značení vodičů – dle ČSN norma stanovuje, že fáze mají červenou, modrou nebo černou barvu, zemnící vodič zelenožlutý; v bytových rozváděčích se držte základního barevného kódu.
3. Číselné označení kabelů – v průmyslových rozváděčích se používá přesné číslování podle funkčních skupin a zapojení, v bytech často postačí základní značení koncových bodů.
4. Použití tiskáren štítků nebo RFID – pro průmyslové aplikace je vhodné použít tiskárny štítků pro elektro nebo RFID tagy, které umožňují rychlou identifikaci a správu dat.

Tip: Častou chybou je nepřehledné značení vodičů bez jednotného systému, což ztěžuje údržbu a servis. Pro průmyslové instalace je proto nutné dodržovat normy a používat kvalitní štítky, zatímco u bytových rozváděčů postačí standardní barevné značení a jednoduché popisky.

Dopady nesprávného značení vodičů a kabelů

Nesprávné značení vodičů a kabelů v elektrických rozvadečích zvyšuje riziko úrazu elektrickým proudem až o 70 %, protože může vést k mylnému připojení fází nebo nulového vodiče. Chyby v identifikaci vodičů způsobují nesprávné manipulace s obvody, což ohrožuje bezpečnost pracovníků i uživatelů zařízení. Nesprávné zapojení fázových vodičů (L1, L2, L3) nebo ochranného vodiče (PE) může vyústit v elektrické zkraty, přepětí či poruchy, které vedou k poškození zařízení a nákladným opravám.

Podle norem ČSN EN 60445 a ČSN 33 2000-5-51 je povinností zajistit správné barevné i číselné označení vodičů. Nedodržení těchto pravidel může při revizích elektroinstalace vést k finančním sankcím a dokonce k zákazu provozu zařízení. Nesoulad ve značení komplikuje diagnostiku poruch a prodlužuje dobu servisních zásahů, což zvyšuje provozní náklady.

• nedostatečné barevné značení vodičů (například použití modré barvy mimo nulový vodič) zvyšuje riziko záměny a nesprávného zapojení
• absence číselného označení u kabelů s více než 6 vodiči ztěžuje rychlou identifikaci a servis, což prodlužuje dobu odstávek zařízení
• nevyužívání specializovaných tiskáren štítků a RFID technologií v elektroinstalaci snižuje přehlednost dokumentace a zvyšuje riziko chyb při údržbě

Tip: Pravidelně kontrolujte čitelnost a správnost barevného značení podle ČSN EN 60445 a doplňujte číselné označení vodičů pomocí certifikovaných štítků třídy reakce na oheň A1, A2 nebo B dle ČSN EN 13501-1. Použití tiskáren štítků s minimální velikostí písma 3 mm výrazně snižuje riziko záměny vodičů a tím i potenciální úrazy či poškození zařízení.

Moderní technologie v značení vodičů

Moderní technologie v oblasti značení vodičů a kabelů v elektrických rozvadečích významně zvyšují efektivitu servisu a údržby. RFID technologie představuje pokročilý systém bezkontaktní identifikace vodičů, který doplňuje standardní barevné a číselné značení podle platných norem ČSN EN 60445 a ČSN 33 0166.

Princip RFID značení

RFID (Radio Frequency Identification) využívá bezdrátovou komunikaci mezi RFID štítkem, který je pevně připevněn na vodiči nebo kabelu, a čtecím zařízením. Tento systém umožňuje identifikaci vodičů na vzdálenost až několik metrů bez nutnosti fyzického kontaktu, což výrazně zrychluje lokalizaci kabelů v rozváděči. RFID štítky jsou odolné vůči vlhkosti, prachu i vysokým teplotám, což zajišťuje jejich dlouhodobou čitelnost i v náročných podmínkách elektroinstalací.

Výhody RFID při značení vodičů

Použití RFID technologie přináší konkrétní přínosy:

• zkrácení doby identifikace vodičů o 50-70 % oproti manuálnímu čtení barevného či číselného značení,
• eliminace chyb způsobených špatnou čitelností nebo zaměněním barev a čísel,
• zvýšení bezpečnosti díky minimalizaci nutnosti manipulace s vodiči během servisních zásahů,
• kompatibilita s tiskárnami štítků, které umožňují kombinovat číselné označení a RFID tagy v souladu s normami ČSN EN 13501-1 pro materiály odolné vůči ohni,
• možnost integrace do digitálních systémů správy elektroinstalace pro rychlou aktualizaci a evidenci.

Tip: Pro profesionální instalace doporučuji používat specializované tiskárny štítků, například BROTHER COMPACT Plus Linerless, které tisknou RFID štítky bez podkladového papíru a umožňují připojení přes Bluetooth. Tím zajistíte trvanlivé a standardizované označení vodičů podle ČSN.

RFID značení je ideální pro rozsáhlé a složité rozváděče, kde je potřeba rychlá a přesná identifikace kabelů, například v průmyslových provozech nebo inteligentních budovách. Naopak v malých domácích instalacích může být implementace RFID nákladnější a méně efektivní vzhledem k nižším požadavkům na servis a evidenci.

Moderní RFID a smart značení se tak stávají standardem pro zvýšení bezpečnosti, přehlednosti a spolehlivosti elektroinstalací podle aktuálních norem ČSN a evropských předpisů.

Časté dotazy

Jaká je základní norma pro barevné značení vodičů v ČR?

Základní norma pro barevné značení vodičů v ČR je ČSN EN 60445, která stanovuje pravidla pro barvy vodičů jako světle modrá pro nulový vodič a zelenožlutá pro ochranný vodič.

Jaká barva je vyhrazena pro ochranný vodič PE?

Ochranný vodič PE má vždy zelenožlutou barvu, která nesmí být použita pro jiný účel ani přeznačována.

Kdy se používá číselné označení vodičů?

Číselné označení se používá u kabelů s více než 6 vodiči, přičemž čísla jsou v rozsahu od 1 do 99 a slouží k jednoznačné identifikaci jednotlivých žil.

Jaké materiály jsou vhodné pro štítky vodičů?

Vhodné materiály pro štítky jsou polyester, nylon a akryl, které jsou odolné vůči chemikáliím, vlhkosti a mechanickému poškození.

Co je výhodou RFID technologie při značení vodičů?

RFID technologie umožňuje rychlou a bezkontaktní identifikaci vodičů, což zjednodušuje servis a minimalizuje chyby při údržbě.

Jak často je potřeba kontrolovat a obnovovat značení vodičů?

Značení vodičů by mělo být kontrolováno pravidelně při revizích elektroinstalace, které se doporučují v intervalech 1-5 let podle typu zařízení.

Jaké jsou nejčastější chyby při značení vodičů v rozvadečích?

Nejčastější chyby jsou použití nesprávných barev, nečitelných štítků nebo přeznačování ochranných vodičů, což může vést k bezpečnostním rizikům.

Jaké jsou rozdíly v značení vodičů mezi průmyslovými a bytovými rozváděči?

Průmyslové rozváděče vyžadují detailnější a odolnější značení s použitím speciálních materiálů, zatímco bytové rozváděče mají jednodušší značení podle základních norem.

Jak správně označit vodiče v 12 V DC instalacích?

V 12 V DC instalacích se používá červená barva pro kladný vodič a bílá barva pro záporný vodič podle platných norem.

Co dělat při nesprávném značení vodičů?

Při nesprávném značení je nutné provést opravu a přeznačení podle platných norem, aby byla zajištěna bezpečnost a přehlednost elektroinstalace.

Jaké jsou hlavní typy vodičů používané v elektrických rozvadečích?

Existují tři základní druhy vodičů: fázové, nulové (pracovní) a ochranné (PE). Každý má specifické barevné značení a funkci.

Jaké barevné značení se používá u kabelů CYKY v rozvadečích?

Kabely CYKY mají barevné značení vodičů podle normy, například modrá pro nulový vodič, hnědá nebo černá pro fázové a zelenožlutá pro ochranný vodič PE.

Jakým způsobem se označují vodiče v elektrických rozvadečích pomocí písmen?

Používá se standardní písmenové označení, například ‚L‘ pro fázi, ‚N‘ pro nulový vodič a ‚PE‘ pro ochranný vodič, aby bylo značení univerzálně srozumitelné.

Jaké je barevné značení vodičů v 12 V DC instalacích v rozvadečích?

Pro 12 V DC instalace se obvykle používá červená barva pro kladný pól (+) a černá nebo modrá pro záporný pól (-).

Jaké barevné značení měly vodiče ve starých elektrických instalacích?

Ve starých instalacích se často používala černá barva pro fázi a modrá pro nulový vodič, bez vyhrazené zelenožluté barvy pro ochranný vodič, což se dnes již nedoporučuje.
