Význam barev vodičů v elektrotechnice fáze nula zem přehledně

Barevné značení vodičů je v elektrotechnice klíčové pro bezpečnost i správnou funkci elektrických rozvodů. Rozlišení fázových vodičů, nulového vodiče a země podle barev usnadňuje identifikaci a minimalizuje riziko úrazu i poškození zařízení. V českých normách je například nulový vodič označen modrou barvou, což je základní pravidlo, které musí každý elektrikář znát.

Význam barev vodičů v elektrotechnice: základní přehled

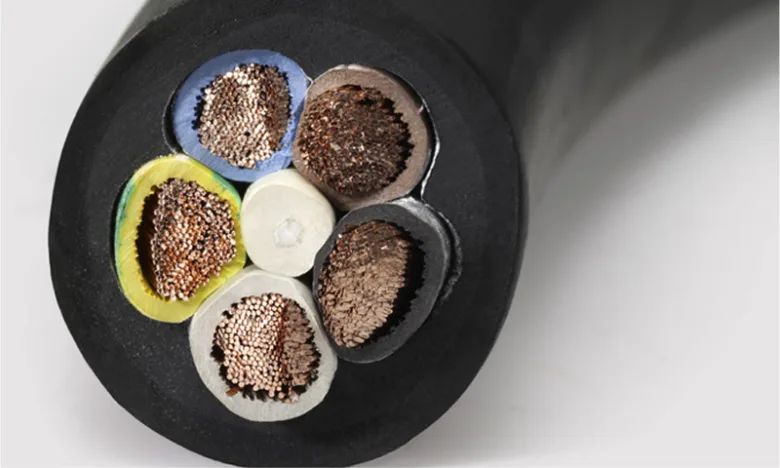

Význam barev vodičů v elektrotechnice je v České republice stanoven normou ČSN EN 60446 platnou od roku 2011. Fázové vodiče mají barvy hnědou, černou a šedou, nulový vodič je modrý a ochranný vodič žlutozelený. Toto barevné značení vodičů elektrotechnika umožňuje jasnou identifikaci funkcí vodičů a zvyšuje bezpečnost při elektroinstalaci.

Key takeaways:

• Fázové vodiče jsou hnědé, černé a šedé
• Nulový vodič má modrou barvu
• Ochranný vodič je žlutozelený
• Barevné značení vodičů vychází z normy ČSN EN 60446

Jaké jsou barvy fázových vodičů a jejich význam?

Fázové vodiče v české elektroinstalaci mají barvy hnědá, černá a šedá, které odpovídají třem fázím L1, L2 a L3. Toto barevné značení usnadňuje správnou identifikaci jednotlivých fází v třífázových systémech a zabraňuje záměně vodičů při montáži a servisu. Hnědá barva zpravidla označuje fázi L1, černá L2 a šedá L3. Správné rozlišení fází je klíčové pro rovnoměrné zatížení sítě a prevenci elektrických závad.

Jaká je barva nulového vodiče a jeho funkce?

Nulový vodič má v české elektroinstalaci modrou barvu. Jeho hlavní funkcí je vracet elektrický proud zpět do zdroje, čímž uzavírá elektrický obvod a umožňuje správný tok elektřiny. Modrá barva nulového vodiče pomáhá rychle identifikovat tento vodič a zabránit jeho záměně s fázovými vodiči, což je nezbytné pro bezpečné a správné zapojení elektrických zařízení.

Jaká je barva ochranného vodiče a jeho význam?

Ochranný vodič je označen žlutozelenou barvou, která je standardizována normou ČSN EN 60446. Tento vodič slouží k bezpečnému odvedení poruchového proudu do země, čímž chrání uživatele před úrazem elektrickým proudem. Barevné značení ochranného vodiče žlutozelenou barvou je nezaměnitelné a zajišťuje, že ochranný vodič bude vždy správně identifikován v elektroinstalaci.

Barevné značení vodičů podle funkcí a typů

Barevné značení vodičů v elektrotechnice slouží k jasnému rozlišení funkcí jednotlivých vodičů a zajišťuje bezpečnost při instalaci i údržbě elektrických zařízení. Norma ČSN EN 60446 přesně určuje barvy pro fázové vodiče, nulový vodič a ochranný vodič v domácích i průmyslových elektroinstalacích.

Fázové vodiče L1, L2 a L3

Ve třífázové elektrické síti 400 V mají fázové vodiče specifické barevné označení: fázový vodič L1 je hnědý, L2 má barvu černou a L3 šedou. Toto barevné značení vodičů elektrotechnika usnadňuje správné zapojení a identifikaci fází, což je zásadní pro správné rozdělení zátěže a bezpečnost instalace.

Nulový vodič (N)

Nulový vodič se označuje světle modrou barvou, která slouží k jednoznačné identifikaci nulového potenciálu. Použití modré barvy pro nulový vodič je standardem podle normy ČSN EN 60446 a zajišťuje správné rozlišení od fázových vodičů.

Ochranný vodič (PE) a vodič PEN

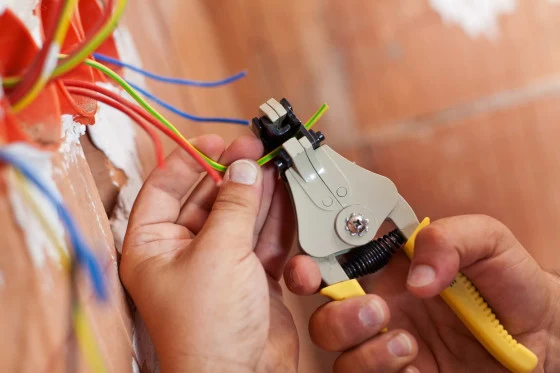

Ochranný vodič má žlutozelené barevné značení, které je univerzálně používané pro uzemnění a ochranu před úrazem elektrickým proudem. Kombinovaný vodič PEN, který plní funkci nulového i ochranného vodiče v systému TN-C, se označuje modrou barvou doplněnou žlutozelenými pruhy, aby bylo jasné jeho speciální použití a funkce.

Normy a standardy pro barevné značení vodičů

Norma ČSN EN 60446, odpovídající mezinárodní normě IEC 60446:2007, platí v České republice od roku 2011 a stanovuje závazné pravidla pro barevné značení vodičů v elektroinstalacích. Tato norma upravuje barvy vodičů tak, aby byly jednoznačně rozpoznatelné fázové vodiče, nulový vodič modré barvy a ochranný vodič žlutozelené barvy. Zásadní význam má norma ČSN EN 60446 především pro nové elektrické instalace, kde je povinné její dodržování.

Starší české normy a některé zahraniční předpisy se v barevném značení vodičů liší, což může vést k nejasnostem při opravách nebo úpravách starších elektroinstalací. V domácích rozvodech proto vždy doporučuji ověřit, zda jsou instalace provedeny podle aktuální normy.

Klíčové rozdíly mezi starým a novým barevným značením vodičů v elektrotechnice zahrnují:

• používání modré barvy pro nulový vodič místo černé nebo bílé
• žlutozelená barva vyhrazena výhradně pro ochranný vodič
• fázové vodiče označeny hnědou, černou nebo šedou barvou

Odborná rada: Při práci s elektroinstalací vždy respektujte platnost normy ČSN EN 60446, protože správné barevné značení vodičů je klíčové pro bezpečnost a funkčnost celého systému.

Bezpečnost a rizika nesprávného značení vodičů

Nesprávné barevné značení vodičů v elektrotechnice představuje zásadní bezpečnostní riziko, které může vést k elektrickým nehodám i úrazům. V české elektroinstalaci platí norma ČSN EN 60446, která stanovuje, že fázové vodiče mají obvykle barvy černá, hnědá nebo šedá, nulový vodič modrou a ochranný vodič žlutozelenou. Přesto se v praxi stále objevují starší instalace s odlišným značením, což zvyšuje riziko záměny a následných problémů.

Bezpečnostní aspekty barevné značení vodičů vyžadují vždy ověřovat funkci vodičů měřením napětí a používat izolační rukavice i nářadí s dielektrickou ochranou. Jak bezpečně identifikovat vodiče patří k základním pravidlům práce s elektroinstalací, která nelze opomenout.

1. Kontrola vizuálního značení – ověřte, zda barvy vodičů odpovídají normě ČSN EN 60446 a aktuální elektroinstalaci.
2. Měření napětí – použijte vhodný měřicí přístroj k potvrzení funkce vodičů před manipulací.
3. Použití izolačních rukavic – zajistí ochranu proti úrazu elektrickým proudem během práce.
4. Nářadí s dielektrickou izolací – používejte nástroje určené pro práci v elektrických rozvodech.

Tip: Častá chyba je zaměňování nulového vodiče modré barvy s fází, což může způsobit vážné elektrické poruchy. Pro koho se to hodí: kvalifikovaní elektrikáři; pro koho NE: laici bez potřebných znalostí a vybavení.

Přechod ze starých instalací na nové barevné značení

Přechod ze starých instalací na nové barevné značení vyžaduje důkladné plánování a dodržení platných norem. Správná identifikace vodičů podle současného standardu zajišťuje bezpečnost a usnadňuje údržbu elektroinstalace.

Bezpečnostní doporučení při přechodu

Před jakoukoliv manipulací s elektroinstalací je nutné vypnout přívod elektrického proudu a zajistit bezpečné pracovní prostředí. Použití izolačních rukavic a vhodného měřicího přístroje k ověření funkce vodičů patří mezi základní bezpečnostní opatření. Měření napětí pomáhá jednoznačně určit fázové vodiče, nulový vodič modrá a ochranný vodič žlutozelený, což je v souladu s normou ČSN EN 60446.

Čím se liší staré a nové barevné značení vodičů v elektrotechnice

Staré barevné značení vodičů často neodpovídalo dnešním standardům a mohlo být nesourodé nebo chybějící. Nové normy zavádějí jednotné barvy pro fázové vodiče (například hnědá, černá, šedá), nulový vodič modrá a ochranný vodič žlutozelený. Tento přechod umožňuje bezpečnější a přehlednější elektroinstalace v domácích i průmyslových rozvodech.

Barevné značení elektrických vodičů v domácích rozvodech

V souladu s platnou normou ČSN EN 60446 se v domácích rozvodech používají tyto barvy vodičů elektrotechnika:

• Fázové vodiče: hnědá, černá, šedá
• Nulový vodič: modrá
• Ochranný vodič: žlutozelená

Přechod na nové barevné značení vodičů elektrotechnika usnadňuje orientaci a minimalizuje riziko chybné manipulace při opravách a údržbě.

Označování a identifikace vodičů v praxi

Pro správné označení vodičů v elektroinstalaci je nezbytné používat kabelové štítky a návlečky s minimální velikostí písma 3,5 mm, které zajistí čitelnost i po dlouhodobém používání. Podle normy ČSN EN 60446 a ČSN EN 13501-1 musí být tyto označení trvanlivá a dobře připevněná, aby nedocházelo k jejich ztrátě nebo poškození. Praktické rady pro správné barevné označení vodičů zahrnují použití návleček na fázové vodiče, nulový vodič modré barvy a ochranný vodič žlutozelené barvy, což usnadňuje jejich rychlou identifikaci a minimalizuje riziko chyb při montáži.

Měření a ověřování vodičů v praxi

Pro ověření správného zapojení vodičů se běžně používá indikační šroubovák, který však není spolehlivý na 100 % a neměl by být jediným nástrojem při kontrole. Doporučuje se doplnit měření vhodným multimetrickým přístrojem, který přesně změří přítomnost napětí a správnost barevného značení vodičů. Tento postup výrazně snižuje riziko nesprávného zapojení, což je častou chybou v domácích elektroinstalacích.

• Kabelové štítky a návlečky musí být trvanlivé a čitelné
• Velikost písma na štítcích minimálně 3,5 mm
• Používejte multimetr pro přesné měření vodičů
• Indikační šroubovák slouží pouze pro orientační kontrolu
• Dodržujte barevné značení vodičů podle normy ČSN EN 60446

Tip: Při práci s elektroinstalací vždy ověřujte vodiče více způsoby, abyste předešli nebezpečí vzniklému omylem při jejich identifikaci.

Časté dotazy k barevnému značení vodičů v elektrotechnice

Otázka: Jakou barvu má fáze v jednofázové a třífázové síti?

Fázové vodiče mají v jednofázové síti hnědou barvu, ve třífázové síti jsou L1 hnědá, L2 černá a L3 šedá.

Otázka: Jakou barvu má nulový vodič?

Nulový vodič má standardně modrou barvu, doporučuje se světlá modrá pro lepší rozlišení.

Otázka: Jak je označen ochranný vodič?

Ochranný vodič má žlutozelenou barvu s pruhy pokrývajícími 30-70 % povrchu vodiče.

Otázka: Co je vodič PEN a jak je označen?

Vodič PEN kombinuje nulový a ochranný vodič, označuje se modrou barvou s žlutozelenými pruhy na koncích.

Otázka: Od kdy platí norma ČSN EN 60446 pro barevné značení vodičů v ČR?

Norma ČSN EN 60446 je závazná pro nové instalace od roku 2011.

Otázka: Jak bezpečně identifikovat funkci vodičů?

Funkci vodičů ověřujte měřením napětí multimetrem, protože barva nemusí vždy odpovídat funkci.

Otázka: Jaké jsou bezpečnostní kroky při práci s vodiči?

Před prací vypněte proud v rozvodnici, používejte izolační rukavice a nářadí s dielektrickou ochranou.

Otázka: Jaké jsou rozdíly mezi starým a novým barevným značením vodičů?

Staré instalace mohou mít vodiče bílé nebo černé bez barevného rozlišení, nové instalace používají normy s definovanými barvami.

Otázka: Jak používat kabelové štítky při označování vodičů?

Štítky by měly mít minimální velikost 3,5 mm a být trvale čitelné po celou dobu životnosti kabelu.

Otázka: Je indikační šroubovák spolehlivý pro identifikaci vodičů?

Indikační šroubovák není spolehlivý na 100 %, může reagovat i na indukované napětí.

Otázka: Jaké jsou specifika barevného značení v různých typech elektrických sítí?

Barevné značení vodičů může být odlišné v sítích typu TN, TT a IT, což ovlivňuje instalaci a bezpečnost.

Otázka: Jak přejít ze starých instalací na nové barevné značení?

Přechod vyžaduje zhodnocení stavu, označení vodičů podle nové normy, výměnu nebo doplnění vodičů a kontrolu měřením.

Otázka: Proč je důležité dodržovat barevné značení vodičů?

Správné barevné značení snižuje riziko elektrických nehod a usnadňuje údržbu a opravy elektroinstalace.

Otázka: Jaká je záruka na elektroinstalační výrobky?

Záruka na elektroinstalační výrobky bývá 3 až 5 let podle výrobce a prodejce.

Otázka: Jak poznat nulový vodič ve starších instalacích?

Ve starších instalacích může být nulový vodič označen i jinak než modrou, proto je nutné ověřit funkci měřením.
