Jak připojit motor 380V na 220V bez kondenzátoru správně
Připojení motoru určeného pro 380V na běžnou síť 220V bez použití rozběhového kondenzátoru vyžaduje správné rozběhové zapojení a často i přepojení vinutí motoru. Tento postup zajistí bezpečný a spolehlivý provoz bez nadměrného zatížení a poškození zařízení. Alternativou může být také využití frekvenčního měniče, který umožňuje plynulý rozběh a regulaci otáček.
📋 Shrnutí v bodech
- Přepojení motoru 380V z hvězdy do trojúhelníku umožňuje provoz na 220V bez kondenzátoru s výkonem sníženým na cca 58-70 %.
- Motor bez kondenzátoru nemá správný rozběh a hrozí přehřátí nebo zaseknutí.
- Pro správný rozběh motoru na 220V je potřeba fázový posun, který kondenzátor vytváří.
- Použití frekvenčního měniče je alternativou k rozběhu motoru bez kondenzátoru, cena začíná kolem 2300 Kč pro 250W motory.
- Při přepojení do trojúhelníku je třeba upravit jističe kvůli vyššímu proudovému odběru motoru.
Jak přepojit vinutí motoru z hvězdy do trojúhelníku pro provoz na 220V bez kondenzátoru
Přepojení vinutí motoru 380V z hvězdy (Y) do trojúhelníku (Δ) umožňuje provoz motoru na jednofázové síti 220V bez použití rozběhového kondenzátoru. Tento způsob zapojení však sníží výkon motoru přibližně na 58-70 % jmenovitého výkonu a zároveň zvýší jeho proudový odběr. Správné zapojení motoru 380V na 220V bez kondenzátoru vyžaduje přesné propojení svorek ve svorkovnici podle schématu, které zde podrobně vysvětlím.

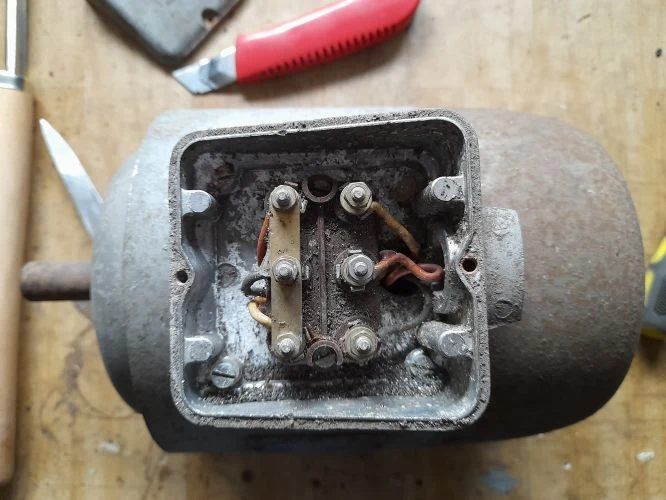

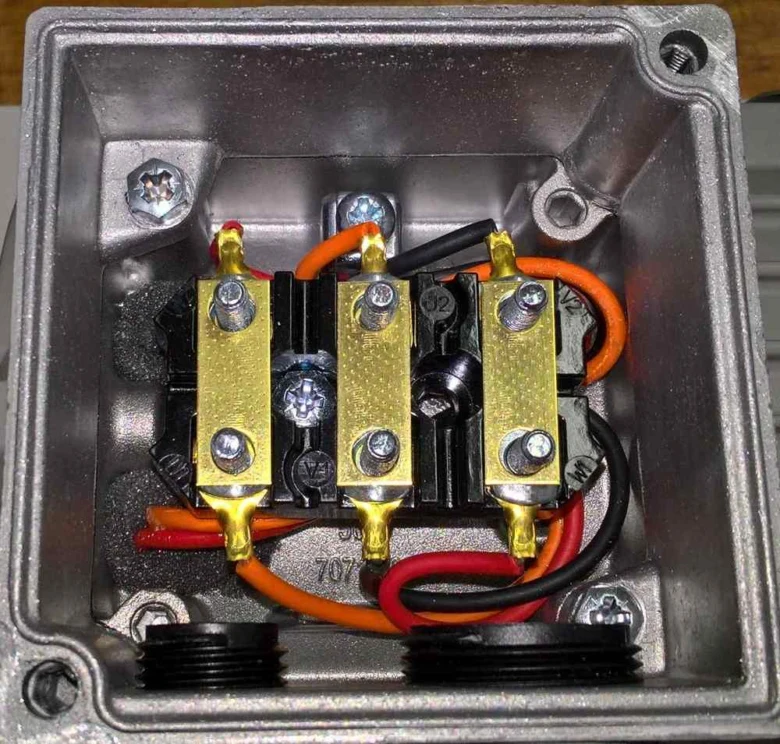

Popis svorek a vodičů ve svorkovnici

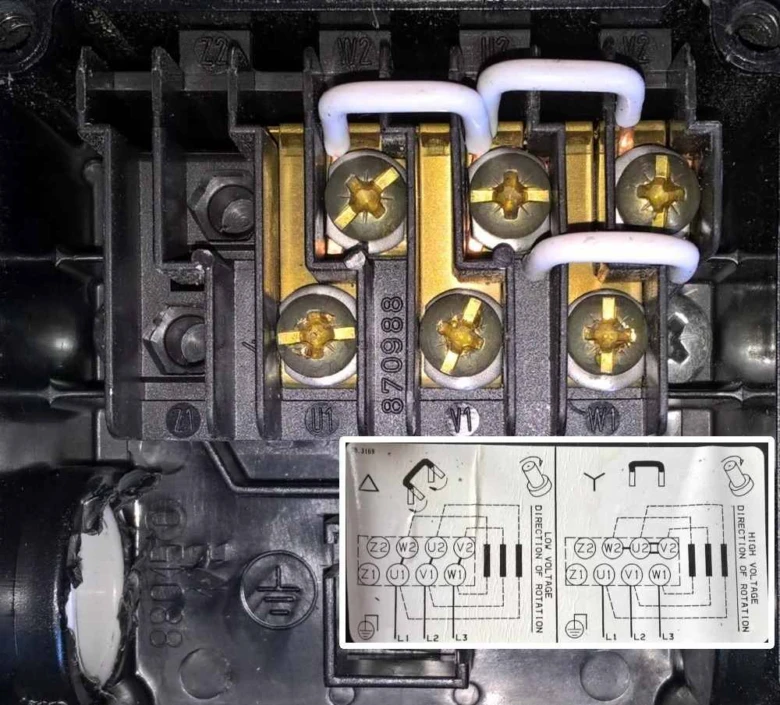

Ve svorkovnici motoru najdete šest svorek označených U1, U2, V1, V2, W1 a W2, které představují začátky a konce tří vinutí motoru. Svorky U1, V1 a W1 jsou počátky jednotlivých fází, zatímco U2, V2 a W2 jsou jejich konce. Ve standardním zapojení do hvězdy (Y) jsou konce vinutí U2, V2 a W2 propojeny dohromady do společného bodu, což umožňuje připojení motoru na 380V síť. Při přepojení na trojúhelník (Δ) se tyto konce propojují do série mezi počátky sousedních vinutí, čímž vzniká uzavřený obvod napájený 220V. Znát přesné umístění a funkci svorek je klíčové pro bezpečné a správné zapojení motoru.
| Svorka | Funkce |
|---|---|
| U1 | Začátek vinutí 1 |
| U2 | Konec vinutí 1 |
| V1 | Začátek vinutí 2 |
| V2 | Konec vinutí 2 |
| W1 | Začátek vinutí 3 |
| W2 | Konec vinutí 3 |
Postup přepojení do trojúhelníku (Δ)
Pro přepojení vinutí motoru do trojúhelníku (Δ) odpojte propojení U2-V2-W2 v bodě hvězdy. Poté spojte svorku U1 s V2, V1 s W2 a W1 s U2. Tím vytvoříte tři série vinutí, které se napájí přímo z fáze a nulového vodiče 220V. Tento způsob zapojení odstraní potřebu rozběhového kondenzátoru, ale je nutné počítat s vyšším proudovým odběrem a sníženým výkonem motoru. Doporučuji při přepojení zkontrolovat zapojení podle schématu a použít odpovídající jističe a pojistky motoru, aby nedošlo k přetížení.
| Krok | Propojení svorek |
|---|---|
| 1. | Odpojte svorky U2, V2, W2 od společného bodu (hvězda) |
| 2. | Propojte U1 s V2 |
| 3. | Propojte V1 s W2 |
| 4. | Propojte W1 s U2 |
Tip: Zapojení motoru 380V na 220V bez kondenzátoru se hodí u motorů s nižším výkonem do cca 1,5 kW a při krátkodobém provozu. Pro vyšší zatížení nebo dlouhodobý provoz je vhodnější použít frekvenční měnič motoru nebo rozběhový kondenzátor, protože přepojení do trojúhelníku výrazně zvyšuje proudový odběr a může zkrátit životnost elektromotoru.
Proč nelze připojit motor 380V na 220V bez kondenzátoru bez přepojení
Pro správný rozběh třífázového motoru je nezbytné vytvořit točivé magnetické pole. Toho se dosahuje fázovým posunem mezi proudy ve vinutích motoru. Kondenzátor v připojení na jednofázovou 220V síť tento posun zajistí, proto je jeho přítomnost klíčová. Bez kondenzátoru motor 380V na 220V bez přepojení vinutí nebude správně fungovat.
Proč je fázový posun klíčový pro rozběh motoru
Fázový posun znamená, že proudy ve dvou vinutích motoru nejsou ve shodě, ale jsou posunuty o určitý úhel (typicky kolem 90°). Tento posun vytváří točivé magnetické pole, které uvádí rotor do pohybu. Kondenzátor funguje jako prvek, který tento fázový posun zajistí při napájení motoru z jedné fáze 220V. Bez kondenzátoru se proudy ve vinutích shodují na stejné fázi, což znemožňuje vznik točivého pole a motor se neroztočí. To je základní důvod, proč je kondenzátor nezbytný pro rozběh motoru 380V připojeného na 220V bez přepojení vinutí. Podle zdrojů na portálu EAGRI.cz je právě fázový posun klíčem k energii potřebné k rozběhu elektromotoru.
Důsledky připojení motoru 380V na 220V bez kondenzátoru
Pokud se motor 380V zapojí na 220V bez kondenzátoru, nedojde k vytvoření točivého magnetického pole. Motor se neroztočí, ale na vinutí stále proud teče. To způsobí:
- přehřátí vinutí a izolace motoru
- zvýšený proudový odběr, který může spustit jističe či pojistky motoru
- riziko zkratování a trvalého poškození vinutí
- zkrácení životnosti elektromotoru
Takové zapojení je proto nejen neefektivní, ale i nebezpečné pro motor. Přepojení vinutí motoru nebo použití vhodného rozběhového kondenzátoru je nutností. Provoz motoru 380V na 220V bez kondenzátoru se proto nedoporučuje a není to bezpečný ani trvalý způsob připojení. Alternativou může být nasazení frekvenčního měniče motoru, který zajistí správné napájení i bez kondenzátoru.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jaké jsou rizika a možné závady při provozu motoru bez kondenzátoru
Připojení motoru 380V na 220V bez kondenzátoru představuje technicky náročný zásah, který může vést k několika závažným problémům. Motor bez kondenzátoru ztrácí správné točivé magnetické pole nezbytné pro hladký rozběh a provoz, což způsobuje zvýšený proudový odběr. Tento vyšší odběr proudu přehřívá vinutí motoru a výrazně snižuje životnost motoru.
Časté přehřátí vede k degradaci izolace vinutí a může vyústit až v úplné zaseknutí motoru. Provoz bez rozběhového kondenzátoru nebo bez adekvátního přepojení vinutí motoru také často způsobuje mechanické vibrace a nadměrné zatížení jističů a pojistek motoru.
Co je potřeba k provozu motoru 380V na 220V bez kondenzátoru
- pečlivé přepojení vinutí motoru pro přizpůsobení jednofázovému napájení
- instalace vhodného frekvenčního měniče pro řízení rozběhu a provozních otáček
- použití správných jističů a pojistek motoru k ochraně před proudovým přetížením
- pravidelný monitoring teploty a proudového odběru během provozu
Odborná rada: Provoz motoru bez kondenzátoru se hodí pouze v případech, kdy nelze použít klasické zapojení s kondenzátorem a je zajištěna kvalitní ochrana proti přehřátí. Jinak hrozí rychlé poškození a zkrácení životnosti zařízení.
Alternativní metody rozběhu motoru bez použití kondenzátoru
Alternativní metody rozběhu motoru bez použití kondenzátoru umožňují spolehlivý a bezpečný provoz třífázových elektromotorů připojených na jednofázovou síť 220 V. Kromě tradičního rozběhového kondenzátoru existují moderní technologie, které zajišťují plynulý rozběh motoru a minimalizují proudový odběr při startu.
Frekvenční měnič jako alternativa rozběhu motoru
Frekvenční měnič motoru umožňuje nejen rozběh motoru 380 V na 220 V bez kondenzátoru, ale také přesnou regulaci otáček a zlepšení účinnosti provozu. Tento přístroj vytváří točivé magnetické pole pomocí řízené frekvence a napětí, které nahrazuje potřebu rozběhového kondenzátoru. Cena základních modelů frekvenčních měničů začíná přibližně na 2300 Kč, což představuje investici do dlouhodobé ochrany a životnosti elektromotoru. Instalace vyžaduje odborné znalosti, zejména správné nastavení jističů a pojistek motoru, aby byl zajištěn bezpečný provoz.
Další elektronické spouštěče bez kondenzátoru
Kromě frekvenčních měničů existují další elektronické spouštěče, například softstartéry nebo speciální řídicí moduly, které dovolují spustit motor bez použití rozběhového kondenzátoru. Softstartér postupně zvyšuje napětí motoru, čímž snižuje mechanické namáhání a proudový odběr při rozběhu. Tyto elektronické spouštěče zvyšují životnost elektromotoru a zajišťují jeho bezpečný rozběh. Nevýhodou může být vyšší cena a složitější instalace, která vyžaduje zkušenosti s elektrotechnikou a správné přepojení vinutí motoru.
- Frekvenční měnič umožňuje plynulý rozběh bez kondenzátoru a přesnou regulaci otáček
- Softstartéry snižují proudový náraz při startu motoru bez potřeby rozběhového kondenzátoru
- Instalace těchto zařízení by měla být prováděna odborníkem kvůli nutnosti správného zapojení a nastavení jističů
Tip: Připojení motoru 380 na 220 bez kondenzátoru se vyplatí řešit moderními elektronickými přístroji, protože klasické přepojení vinutí bez kondenzátoru často vede k nedostatečnému točivému momentu a vyššímu proudovému odběru.
Jak správně dimenzovat jističe a pojistky pro motor připojený bez kondenzátoru
Při zapojení motoru 380V na 220V bez kondenzátoru a jeho přepojení do trojúhelníku dochází ke zvýšení proudového odběru. Tento nárůst vyžaduje adekvátní úpravu jističů a pojistek, aby byla zajištěna správná ochrana motoru i elektrické instalace. Obvyklé jističe určené pro trojfázové zapojení na 380V nemusí při provozu na 220V bez kondenzátoru a s vyšším proudem stačit.
Doporučuje se použít jističe charakteristiky typu C nebo D s hodnotou nastavenou podle jmenovitého proudu motoru přepojeného do trojúhelníku, přičemž lze počítat s navýšením o 20-30 % oproti původní hodnotě na 380V. Pojistky by měly být typu rychlozábavné nebo pomalé, v závislosti na charakteru zátěže a rozběhovém proudu. Proudové relé zabezpečí ochranu proti přetížení přesným měřením odběru.
| Typ jištění | Charakteristika | Doporučený rozsah nastavení (A) |
|---|---|---|
| Jistič | Typ C nebo D | 1,2-1,3× jmenovitý proud motoru |
| Pojistka | Rychlozábavná | 1,1-1,2× jmenovitý proud |
| Proudové relé | Nastavitelné | Podle maximálního proudu motoru |
Tip: Při zapojení motoru 380V na 220V bez kondenzátoru je nezbytné pravidelně kontrolovat proudový odběr a stav jištění, aby nedošlo k přehřátí nebo poškození motoru.
Jak funguje motor 380V připojený na 220V bez kondenzátoru
Motor bez rozběhového kondenzátoru při napájení z jednofázové sítě 220V nemá ideální točivé magnetické pole, což ovlivňuje jeho rozběh i výkon. Správné jištění proto pomáhá eliminovat škody způsobené vyšším proudovým odběrem v tomto režimu.
Dlouhodobé dopady provozu motoru na 220V bez kondenzátoru
Provoz motoru 380V na 220V bez kondenzátoru výrazně snižuje životnost motoru a snižuje jeho spolehlivost. Absence rozběhového kondenzátoru způsobuje nesprávné vytvoření točivého magnetického pole, které je klíčové pro hladký rozběh a optimální chod motoru. To často vede k přehřátí vinutí, což zvyšuje mechanické opotřebení a riziko poruch. Navíc může dojít k nadměrnému proudovému odběru, který přetěžuje jističe a pojistky motoru.
Co je potřeba k provozu motoru 380V na 220V bez kondenzátoru
Bez použití kondenzátoru je nutné upravit zapojení motoru 380V na 220V například přepojením vinutí motoru do hvězdy nebo použitím frekvenčního měniče. Tento postup připojení vyžaduje přesné technické znalosti, aby se minimalizovalo riziko přehřátí a prodloužila životnost elektromotoru. Doporučuji pravidelně sledovat teplotu a stav motoru, protože dlouhodobé dopady provozu motoru 380V na 220V bez kondenzátoru zahrnují zvýšené opotřebení a častější servisní zásahy.
FAQ – Časté dotazy k připojení motoru 380V na 220V bez kondenzátoru
Otázka: Je možné připojit motor 380V na 220V bez použití kondenzátoru?
Bez rozběhového kondenzátoru lze motor provozovat po přepojení vinutí z hvězdy do trojúhelníku, což sníží výkon na přibližně 58-70 % a zároveň zvýší proudový odběr až o 30 %.
Otázka: Jak přepojit vinutí motoru z hvězdy do trojúhelníku?
Propojte svorky U2-V1, V2-W1 a W2-U1 podle schématu na svorkovnici motoru. Poté motor připojte přímo k jednofázové síti 220V.
Otázka: Proč je rozběhový kondenzátor nezbytný při připojení motoru 380V na 220V?
Kondenzátor vytváří fázový posun, který zajistí vznik točivého magnetického pole potřebného k rozběhu motoru. Bez něj se motor nezapne nebo se přetíží.
Otázka: Jaká jsou rizika provozu motoru bez kondenzátoru?
Hrozí přehřátí, zaseknutí rotoru, vyšší proudový odběr a výrazné zkrácení životnosti elektromotoru.
Otázka: Jak dimenzovat jističe pro motor připojený bez kondenzátoru?
Jističe a pojistky volte s rezervou 20-30 % nad jmenovitý proud motoru kvůli vyššímu odběru v zapojení do trojúhelníku. Použijte motorové jističe s tepelnou ochranou.
Otázka: Jaké jsou alternativy k použití kondenzátoru?
Frekvenční měnič umožňuje provoz motoru 380V na 220V bez kondenzátoru s plným výkonem, přičemž cena základního měniče začíná kolem 2300 Kč.
Otázka: Může dlouhodobý provoz bez kondenzátoru poškodit motor?
Ano, dlouhodobý provoz bez kondenzátoru zvyšuje riziko přehřátí a mechanického opotřebení, což snižuje životnost motoru.
Otázka: Jak ochránit motor při provozu bez kondenzátoru?
Použijte tepelnou ochranu a proudové relé správně nastavené na maximální proud motoru, abyste zabránili přetížení.
Otázka: Jak správně zapojit rozběhový kondenzátor?
Rozběhový kondenzátor připojte mezi pomocné a hlavní vinutí motoru při startu, přičemž kapacita by měla být zhruba 7 μF na 100 W výkonu.
Otázka: Co je to skluz motoru a jak ovlivňuje provoz na 220V?
Skluz je rozdíl mezi synchronní rychlostí a skutečnými otáčkami rotoru, obvykle 3-5 %. Nižší napětí 220V může způsobit zvýšení skluzu a snížení výkonu.
Otázka: Jak zapojit motor do hvězdy?
Spojte konce vinutí do společného bodu a připojte tři fáze na začátky vinutí. Toto zapojení je vhodné pro 380V napájení.
Otázka: Jak bezpečně připojit 380V motor na 220V bez kondenzátoru?
Zajistěte přepojení vinutí do trojúhelníku, správně dimenzujte jističe, sledujte proudový odběr a teplotu motoru během provozu a používejte ochranné prvky.
Tip: Při zapojení motoru 380V na 220V bez kondenzátoru hrozí častá chyba ve formě nedostatečného jištění, což může způsobit zničení motoru při přetížení. Tento způsob se hodí pouze pro krátkodobý nebo nouzový provoz, nikoli pro trvalý výkon.
