Zapojení elektromotoru metodou hvězda a trojúhelník umožňuje efektivní snížení rozběhového proudu u třífázových motorů. Správné schéma zapojení motoru s využitím stykače hvězda trojúhelník zajistí plynulý start a ochranu zařízení před přetížením. V článku najdete detailní vysvětlení jednotlivých schémat a praktické tipy pro bezpečnou instalaci.
Podstata v kostce
- Zapojení hvězdou (Y) snižuje rozběhový proud motoru na přibližně 30 % oproti přímému startu.
- Při zapojení do hvězdy je na každé vinutí přivedeno cca 230 V při síti 400 V.
- Přepnutí do trojúhelníku (Δ) probíhá po dosažení 75-85 % jmenovité rychlosti motoru.
- Metoda Y/Δ snižuje rozběhový moment na 25-33 % jmenovitého momentu motoru.
- Přepínání se provádí pomocí tří stykačů a časového relé, které zajišťují bezpečný start motoru.
Jak zapojit elektromotor hvězdou a trojúhelníkem krok za krokem
Zapojení elektromotoru hvězdou a trojúhelníkem umožňuje efektivní snížení rozběhového proudu a postupné přivedení plného výkonu motoru. Tento postup zahrnuje správné připojení vinutí do hvězdného bodu, následné přepnutí do trojúhelníkového zapojení pomocí stykačů a časového relé. Níže najdete detailní návod, jak zapojit elektromotor metodou hvězda/trojúhelník krok za krokem včetně vysvětlení schémat.
Jak správně zapojit vinutí elektromotoru do hvězdy

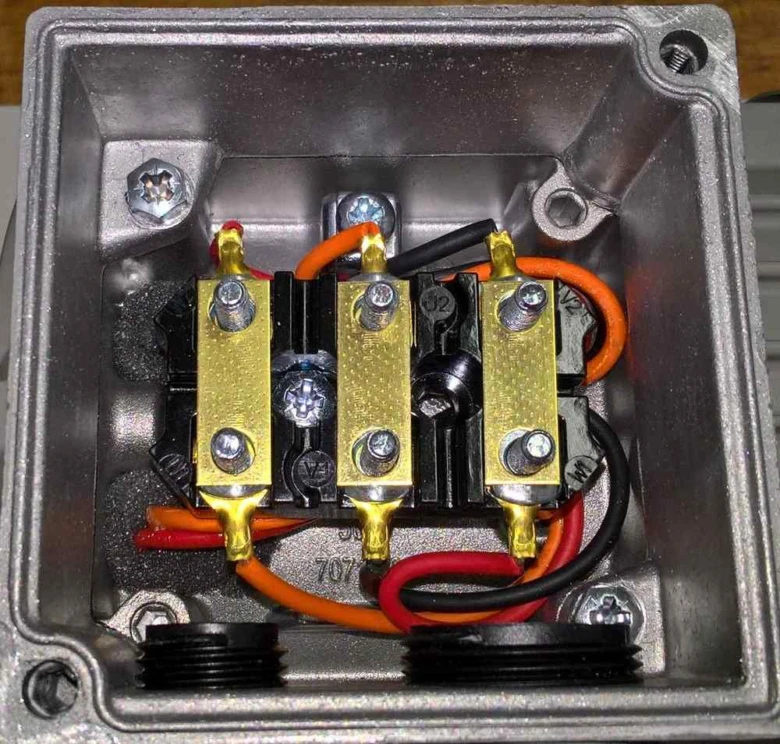

Při zapojení vinutí elektromotoru do hvězdy se konce tří vinutí spojí do jednoho společného bodu, tzv. hvězdného bodu. Každé vinutí je připojeno na jednu fázi třífázového napájení, přičemž na vinutí působí napětí přibližně 230 V. Toto snížení napětí vede k omezení rozběhového proudu na zhruba jednu třetinu plné hodnoty. Hvězdné zapojení tímto způsobem snižuje tepelnou zátěž motoru při startu a minimalizuje riziko poškození. Správné připojení vodičů a pevné upevnění ve svorkovnici jsou klíčové pro stabilní provoz.
Postup přepnutí z hvězdy do trojúhelníku
Přepnutí z hvězdného do trojúhelníkového zapojení probíhá pomocí dvou stykačů a časového relé. Po době nutné k rozběhu motoru časové relé vypne stykač hvězdy a současně sepne stykač trojúhelníku. Tím se vinutí přepojí tak, že na každé vinutí je přivedeno plné napětí 400 V, což umožňuje motoru pracovat na plný výkon. Časové relé musí být nastaveno přesně podle charakteristik motoru, aby přepnutí neproběhlo příliš brzy nebo pozdě. Tento způsob přepínání také zajišťuje ochranu elektrického obvodu před zkraty a přetížením.
Jak zapojit elektromotor metodou hvězda/trojúhelník?
Metoda zapojení elektromotoru hvězdou a trojúhelníkem je standardní u třífázových asynchronních motorů pro snížení startovacího proudu zhruba na 30 % jmenovité hodnoty. Zapojení vyžaduje správné připojení vinutí motoru do svorkovnice a instalaci dvou stykačů – jeden pro hvězdu a druhý pro trojúhelník. K řízení přepínání slouží časové relé, které automaticky přepne motor z hvězdného zapojení na trojúhelníkové po uplynutí nastaveného času. Schéma zapojení motoru musí být přesně dodrženo, aby se zabránilo blokaci stykačů nebo nesprávnému přepnutí, které může způsobit poškození motoru nebo zvýšení rozběhového proudu.
- Příprava vodičů – očistěte a označte vodiče podle fází a vinutí
- Připojení vinutí do hvězdy – spojte konce vinutí do hvězdného bodu ve svorkovnici
- Instalace stykačů – zapojte stykač pro hvězdu a stykač pro trojúhelník podle schématu
- Nastavení časového relé – nastavte dobu sepnutí stykače trojúhelníku po startu motoru
- Kontrola zapojení – ověřte správné propojení, pevné spoje a funkčnost blokace stykačů
- Spuštění motoru – zahajte start motoru s hvězdným zapojením, po čase dojde k přepnutí do trojúhelníku
Tip: Častou chybou je nesprávné nastavení časového relé, které způsobí předčasné nebo opožděné přepnutí, což může motor poškodit nebo zvýšit rozběhový proud.
Tento postup se hodí pro třífázové asynchronní motory s výkonem nad 1,5 kW, kde je nutné snížit rozběhový proud. Naopak pro malé motory do 1 kW nebo jednofázové elektromotory metoda hvězda/trojúhelník není vhodná.
Princip fungování zapojení hvězda a trojúhelník u třífázových motorů
Zapojení elektromotoru hvězdou a trojúhelníkem využívá rozdílného přivedeného napětí na vinutí motoru pro účinné snížení rozběhového proudu. V režimu zapojení hvězda (Y) je na každé vinutí přivedeno napětí přibližně 230 V, což odpovídá fázovému napětí v sítích s napětím 400 V mezi fázemi. Díky nižšímu napětí klesá rozběhový proud na přibližně 30 % hodnoty při plném napětí, a výkon motoru se taktéž snižuje na jednu třetinu. Tento režim zajišťuje šetrný rozběh motoru bez nadměrného zatížení elektrické sítě a mechanických částí.
Po dosažení dostatečné otáček se zapojuje přepínač – stykač trojúhelník, který přepne vinutí do zapojení trojúhelník (Δ). Zde je na každé vinutí přivedeno plné napětí 400 V, čímž motor dosahuje maximálního výkonu a nominálního proudu. Přepínání mezi hvězdou a trojúhelníkem řídí obvykle časové relé, jež zajišťuje automatizaci motoru během startu.
Kdy používat zapojení hvězda a kdy trojúhelník u elektromotoru
Zapojení hvězda se používá právě pro snížení rozběhového proudu a omezení mechanického namáhání, zejména u motorů s vyšším výkonem nad 2 kW. Zapojení trojúhelník je vhodné pro běžný provoz motoru po rozběhu.
| Parametr | Zapojení hvězda (Y) | Zapojení trojúhelník (Δ) |
|---|---|---|
| Napětí na vinutí | 230 V | 400 V |
| Rozběhový proud | cca 30 % plného proudu | Plný proud |
| Výkon motoru | cca 33 % plného výkonu | Plný výkon |
Odborná rada: Při zapojení motoru hvězdou a trojúhelníkem dbejte na správné schéma zapojení motoru a blokaci stykačů, aby nedošlo k současnému sepnutí obou stykačů, což může způsobit zkrat.
Podrobná schémata zapojení včetně barevného značení vodičů
Pro správné zapojení elektromotoru hvězdou a trojúhelníkem je nezbytné detailní schéma s přesným barevným značením vodičů podle platných norem. V třífázových systémech se standardně používají vodiče s fázovými barvami červená (L1), černá (L2) a modrá (L3), které vedou k příslušným stykačům. Tyto barvy umožňují jednoznačnou identifikaci fází a minimalizují riziko chyb při montáži i údržbě. Stykač hvězda trojúhelník slouží k řízení přepínání motoru mezi zapojením do hvězdy (Y) a do trojúhelníku (Δ), čímž se sníží rozběhový proud na přibližně 30 % hodnoty přímého startu. Přepínání zajišťuje časové relé, které nejprve aktivuje stykač hvězdy a po nastaveném časovém intervalu (obvykle 2-5 sekund) přepne na stykač trojúhelníku.
Schéma zapojení elektromotoru hvězda trojúhelník

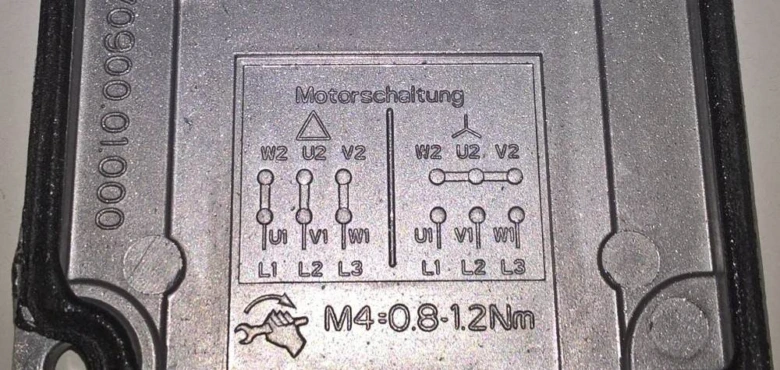

Schéma zapojení elektromotoru hvězda trojúhelník zahrnuje třífázový motor s vinutími označenými U1, V1, W1 (počátky) a U2, V2, W2 (konce), připojený ke třem stykačům: KM1 (hlavní), KM3 (hvězda) a KM2 (trojúhelník). Vodiče fází jsou barevně označeny červenou, černou a modrou barvou, což usnadňuje správné připojení ke svorkám stykačů a motoru. Vinutí motoru se při zapojení do hvězdy spojí do jednoho společného bodu (střed hvězdy), zatímco při zapojení do trojúhelníku jsou vinutí spojena v sérii do uzavřeného trojúhelníku.
Přepínání mezi hvězdou a trojúhelníkem probíhá tak, že se stykač KM3 sepne jako první, přičemž KM2 je rozepnutý. Po uplynutí doby nastavené na časovém relé KT se KM3 rozepne a sepne KM2, čímž se motor přepne do režimu trojúhelníku. Hlavní stykač KM1 zůstává sepnutý po celou dobu chodu motoru. Pro zabránění současnému sepnutí stykačů KM2 a KM3 slouží vzájemná elektrická blokace, která zabraňuje mezifázovému zkratu.
| Komponenta | Funkce | Barva vodičů |
|---|---|---|
| KM1 (hlavní stykač) | Přivádí napájení k motoru | Červená, černá, modrá |
| KM3 (stykač hvězda) | Spojuje konce vinutí motoru do hvězdy | Modrá (U2), Černá (V2), Červená (W2) |
| KM2 (stykač trojúhelník) | Přepíná vinutí do trojúhelníku | Spojuje U1 – W2, V1 – U2, W1 – V2 |
Tip: Častou chybou při zapojení je nesprávné propojení vodičů u stykačů KM2 a KM3, což může způsobit blokaci stykačů nebo vážné poškození motoru. Dodržujte přesné barevné značení a pořadí přepínání podle schématu. Při instalaci je také nutné odstranit kovové můstky na svorkovnici motoru, aby nedocházelo k paralelnímu spojení vinutí.
Přepínání hvězda/trojúhelník probíhá obvykle automaticky pomocí časového relé, které je nastaveno na dobu rozběhu motoru v režimu hvězdy (2-5 sekund). Po uplynutí této doby dojde k přepnutí do trojúhelníku, kdy motor získá plné napětí 400 V na každém vinutí a dosáhne plného výkonu. Tento postup snižuje rozběhový proud z 6-8násobku jmenovitého proudu na přibližně 30-33 %.
Odborná rada: Přepínání je vhodné provádět při dosažení 75-85 % jmenovité rychlosti motoru, aby se minimalizovalo mechanické namáhání a proudové špičky. Pro bezpečnost instalace použijte nadproudové relé nastavené na 0,58× jmenovitého proudu v režimu trojúhelníku a zajistěte vzájemnou blokaci stykačů.
Tento způsob zapojení se hodí pro třífázové asynchronní motory s označením Δ/Y 400/690 V a výkonem od cca 3 kW výše. Naopak není vhodný pro menší motory do 3 kW nebo aplikace s vysokým rozběhovým momentem, kde může být nutné použít alternativní metody spouštění, například softstartéry nebo frekvenční měniče.
Výhody a nevýhody použití zapojení hvězda/trojúhelník
Výhody a nevýhody zapojení motoru hvězda/trojúhelník
Zapojení elektromotoru hvězdou a trojúhelníkem slouží ke snížení rozběhového proudu třífázového motoru přibližně na 30 % běžné hodnoty. Toto snížení proudu zároveň snižuje rozběhový moment na 25-33 % jmenovitého momentu, což vede k menšímu mechanickému namáhání hřídele a převodového ústrojí během startu. Díky tomu se výrazně zlepšuje ochrana motoru proti přetížení a prodlužuje se jeho životnost.
Na druhé straně tento způsob zapojení přináší omezení v použití při vysokých zátěžích, kde je potřeba plný rozběhový moment. Přepínání motoru pomocí stykačů hvězda trojúhelník a časového relé vyžaduje přesné nastavení, aby se zabránilo blokaci stykačů a poškození motoru.
Výhody a nevýhody zapojení motoru hvězda/trojúhelník shrnuje tento seznam:
- Snížení rozběhového proudu a tím i energetické špičky při startu
- Ochrana motoru před nadměrným mechanickým namáháním
- Nutnost složitého zapojení se stykači a časovým relé
- Omezené použití u motorů s vysokou počáteční zátěží
- Potřeba správného schématu zapojení motoru, aby bylo přepínání bezpečné a spolehlivé
Tento způsob zapojení představuje efektivní návod na zapojení elektromotoru metodou hvězda/trojúhelník, který vyžaduje pečlivé dodržení doporučených schémat a pravidel automatizace motoru.
Popis funkce stykačů a časového relé v zapojení
Stykač KM1 slouží jako hlavní spínač napájení třífázového motoru a zajišťuje přívod elektrické energie do obvodu. Stykač KM3 aktivuje zapojení hvězda, čímž motor začíná běžet s nižším napětím na jednotlivých vinutích, což snižuje rozběhový proud. Po uplynutí nastavené doby časovým relé dojde k přepnutí na stykač KM2, který zapíná zapojení trojúhelník a umožňuje motoru pracovat s plným napětím.
Pomocné kontakty stykačů KM2 a KM3 jsou klíčové pro bezpečné přepínání motoru hvězdou a trojúhelníkem. Tyto kontakty vytvářejí blokaci stykačů, která zabraňuje souběžnému sepnutí stykačů KM2 a KM3, čímž se předchází nebezpečnému mezifázovému zkratu. Schéma zapojení motoru proto obsahuje vzájemné blokovací obvody, které automatizují přepínání a minimalizují riziko chyb při startu.
Jak funguje zapojení motoru hvězdou a trojúhelníkem s vysvětlením schémat
Toto zapojení využívá časové relé k řízení doby běhu v režimu hvězda a zajišťuje hladký přechod na plné zatížení v trojúhelníku, čímž optimalizuje rozběhový proud a chrání motor před přetížením.
Bezpečnostní prvky a ochrana motoru při přepínání
Při zapojení elektromotoru metodou hvězda a trojúhelník je nezbytné zajistit bezpečnost a ochranu motoru proti vysokým rozběhovým proudům a riziku přepětí. Nadproudové relé se nastavuje na přibližně 0,58× jmenovitého proudu motoru v trojúhelníkovém zapojení, čímž efektivně zabraňuje přetížení vinutí během přepínání a provozu. Jističe s vysokou zkratovou odolností chrání motor i elektrický rozvod před zkratovými proudy, které mohou dosahovat několikanásobku jmenovité hodnoty a způsobit vážné poškození.
Ochrana proti výpadku fáze je klíčová pro prevenci chodu motoru při nevyváženém napájení, které může vést k přehřátí a rychlému selhání vinutí. Časové relé řídí dobu sepnutí stykačů KM1 (hlavní), KM3 (hvězda) a KM2 (trojúhelník), přičemž zajišťuje, že nikdy nedojde k současnému sepnutí hvězdy a trojúhelníku. Tím se předchází blokaci stykačů a mezifázovému zkratu, který by mohl motor i rozvod poškodit.
- Nadproudové relé nastavené na 0,58× jmenovitého proudu v trojúhelníku chrání motor před přetížením i během přepínání
- Jističe s vysokou zkratovou odolností umožňují rychlou a spolehlivou ochranu proti zkratovým stavům
- Ochrana proti výpadku fáze zabraňuje provozu motoru při nevyváženém napájení, čímž snižuje riziko poškození vinutí
- Časové relé koordinuje přepínání stykačů, minimalizuje riziko současného sepnutí a blokace
Chybná nastavení nadproudového relé nebo nesprávná koordinace časového relé patří mezi nejčastější příčiny poruch motoru při zapojení hvězda/trojúhelník. Nedodržení správného schématu a absence ochranných prvků mohou vést k přepětí, zvýšenému opotřebení a selhání motoru.
Tip: Pro bezpečný provoz doporučuji vždy instalovat kompletní ochranný systém zahrnující nadproudové relé, jističe s odpovídající zkratovou odolností, ochranu proti výpadku fáze a časové relé s přesným nastavením doby přepínání. Bez těchto prvků hrozí riziko poškození motoru i elektrické instalace.
Typické chyby při zapojení a jejich dopady na motor
Chyby při zapojení elektromotoru metodou hvězda a trojúhelník patří mezi nejčastější příčiny poruch třífázových asynchronních motorů. Nejzávažnější chybou je blokace stykačů, která vede k současnému sepnutí stykače hvězda (KM3) a stykače trojúhelník (KM2). Tento stav způsobuje mezifázový zkrat, který vyvolá extrémně vysoký proud a může okamžitě poškodit vinutí motoru i spouštěcí zařízení.
Další kritickou chybou je přepnutí mezi stykači hvězda a trojúhelník bez správné časové prodlevy řízené časovým relé (KT). Přímé přepnutí bez prodlevy způsobuje prudké proudové a momentové špičky, které mohou překročit až 6-8násobek jmenovitého proudu motoru. Tyto špičky vedou k tepelnému namáhání vinutí, zvyšují riziko vyhození jističů a zkracují životnost elektromotoru.
Nesprávné zapojení vodičů dle schématu hvězda trojúhelník rovněž vede k asymetrii napájení, což způsobuje nerovnoměrný rozběh, vibrace a zvýšené mechanické namáhání. Typicky se jedná o záměnu konců vinutí U1, V1, W1 s U2, V2, W2 nebo nesprávné připojení k příslušným stykačům, což může vést k nefunkčnosti přepínání nebo poškození motoru.
Tip: Při přepínání motoru vždy použijte správně nastavené časové relé s prodlevou 0,5 až 1 sekundu, která zabrání současnému sepnutí stykačů hvězda a trojúhelník. Tím se minimalizují proudové špičky a prodlouží životnost elektromotoru.
Častá chyba: Nedostatečné blokování stykačů může způsobit jejich současné sepnutí, což vede k mezifázovému zkratu a vážnému poškození motoru i spouštěcího zařízení.
Pro koho se zapojení Y/Δ hodí: Metoda je vhodná pro třífázové asynchronní motory s označením Δ/Y 400/690 V a výkonem od 3 kW výše, kde je potřeba snížit rozběhový proud a mechanické namáhání při startu.
Pro koho není vhodná: Zapojení hvězda/trojúhelník není doporučeno pro aplikace s vysokým rozběhovým momentem nebo motory s označením Δ/Y 230/400 V, kde hrozí poškození vinutí při nesprávném přepojení. Také není vhodné pro malé motory do 3 kW, kde je lepší přímý start.
Údržba a diagnostika problémů při provozu motoru s Y/Δ startérem
Pro spolehlivý provoz třífázového motoru zapojeného podle schématu hvězda trojúhelník je klíčová pravidelná údržba a včasná diagnostika. Údržba zahrnuje zejména kontrolu utažení svorek a stav vodičů, aby nedocházelo k přehřívání nebo jiskření kontaktů stykačů. Stykač hvězda trojúhelník podléhá opotřebení, proto je nutné ověřovat jeho mechanickou funkčnost a čistotu kontaktů.
Diagnostika provozu motoru by měla zahrnovat měření rozběhového proudu a kontrolu správné činnosti časového relé, které řídí přepínání motoru z hvězdy na trojúhelník. Nesprávné přepínání může způsobit nadměrné proudové špičky a poškození motoru.
Praktické tipy pro údržbu a diagnostiku:
- Pravidelně kontrolujte utažení všech svorek ve stykačích a na svorkovnici motoru
- Měřte proudy během startu a provozu, abyste odhalili zvýšené odběry
- Ověřte funkčnost časového relé, které zajišťuje správné přepínání motoru
- Vyhněte se časté chybě – blokaci stykačů při současném sepnutí hvězdy a trojúhelníku
- Kontrolujte stav izolace vodičů, zejména v místech ohybů a svorek
Tato údržba a diagnostika pomáhá minimalizovat poruchy a prodlužuje životnost motoru s Y/Δ startérem.
Integrace Y/Δ startéru s moderními řídicími systémy
Integrace Y/Δ startéru s moderními řídicími systémy umožňuje efektivní automatizaci přepínání motoru mezi hvězdou a trojúhelníkem. Řídicí systémy, zejména PLC, zajišťují přesné ovládání stykačů hvězda trojúhelník podle nastaveného časového relé, čímž významně snižují rozběhový proud třífázového motoru. Díky automatizaci je možné monitorovat stav motoru a startéru v reálném čase, což usnadňuje diagnostiku a rychlou identifikaci případných poruch. Toto propojení výrazně zvyšuje spolehlivost a bezpečnost provozu. Schéma zapojení motoru v takovém řízení často obsahuje signálové vstupy a výstupy PLC, které koordinují časové relé a blokaci stykačů pro plynulé přepínání motoru. Takové moderní zapojení elektromotoru hvězdou a trojúhelníkem patří k základům průmyslové automatizace.
Časté dotazy k zapojení elektromotoru hvězdou a trojúhelníkem
Jak zapojit elektromotor metodou hvězda/trojúhelník?
Motor má tři vinutí označená U1, U2, V1, V2, W1 a W2. Zapojení hvězda spojuje všechny konce vinutí do společného bodu, zatímco zapojení trojúhelník je spojuje sériově do trojúhelníku. Přepínání mezi těmito režimy řídí stykače KM1 (hlavní), KM3 (hvězda) a KM2 (trojúhelník) spolu s časovým relé.
Jaký je rozdíl v napětí mezi zapojením hvězda a trojúhelník?
Ve hvězdě je na jedno vinutí přivedeno napětí 230 V (při síťovém napětí 400 V), zatímco v trojúhelníku je vinutí připojeno na plné sdružené napětí 400 V.
Kdy se provádí přepnutí z hvězdy do trojúhelníku?
Přepnutí se obvykle provádí po dosažení 75-85 % jmenovité rychlosti motoru, což pomáhá snížit rozběhový proud a zabránit proudovým rázům.
Jaké stykače se používají pro přepínání motoru?
Používají se tři stykače: KM1 jako hlavní napájecí, KM3 pro zapojení hvězdy a KM2 pro zapojení trojúhelníku. Jsou vzájemně blokovány, aby nedošlo k jejich současnému sepnutí.
Jaká je výhoda zapojení hvězda/trojúhelník při startu?
Toto zapojení snižuje rozběhový proud motoru na přibližně 30 % oproti přímému startu, čímž chrání elektrické obvody a zabraňuje nadměrnému opotřebení motoru.
Co se stane při přepnutí bez prodlevy?
Bez časové prodlevy vznikají proudové a momentové špičky, které mohou poškodit vinutí motoru nebo způsobit vypnutí jističe.
Jaké ochranné prvky jsou běžné v zapojení hvězda/trojúhelník?
Používá se nadproudové relé nastavené na 0,58× jmenovitého proudu v trojúhelníku, jističe s vysokou zkratovou odolností a ochrana proti výpadku fáze.
Jak správně dimenzovat spínače pro motor?
Spínače se volí podle výkonu motoru, například VSN 10 pro motory do 4 kW a VSN 16 pro motory od 5,5 do 7,5 kW, přičemž silnější motory vyžadují vyšší hodnoty.
Jaká je role časového relé v zapojení?
Časové relé určuje dobu běhu motoru v režimu hvězdy a aktivuje přepnutí do trojúhelníku po nastaveném intervalu.
Lze zapojení hvězda/trojúhelník použít pro všechny elektromotory?
Ne, je vhodné pouze pro třífázové motory s 6 vyvedenými konci vinutí a označením napětí Δ/Y 400/690 V.
Jak se označují vinutí motoru pro zapojení Y/Δ?
Vinutí jsou označena U1, U2, V1, V2, W1 a W2, kde čísla 1 označují začátky a 2 konce jednotlivých vinutí.
Jaký je doporučený moment utažení svorek při instalaci?
Pro silnější spínače se doporučuje utažení svorek na hodnotu přibližně 4 Nm, aby bylo zajištěno spolehlivé elektrické spojení.
Jaké jsou alternativy k zapojení hvězda/trojúhelník?
Alternativou jsou softstartéry a frekvenční měniče, které umožňují plynulé řízení rozběhu a otáček motoru bez proudových rázů.
Jak poznat, že motor je správně zapojený?
Motor se rozběhne plynule bez nadměrného proudu a jiskření, přepnutí mezi hvězdou a trojúhelníkem proběhne včas podle nastavení časového relé.
Jak provádět údržbu Y/Δ startéru?
Údržba zahrnuje kontrolu utažení svorek, čištění stykačů, ověření funkce časového relé a měření rozběhových proudů pro zajištění správné funkce přepínání.
