Jednofázový motor se při zatížení často nespustí kvůli nedostatečnému rozběhovému momentu nebo poruše startovacího kondenzátoru. Přetížení motoru nebo aktivace tepelné pojistky mohou způsobit úplné zastavení chodu. Pochopení těchto příčin umožní efektivní diagnostiku a správné řešení problému.
📋 Shrnutí v bodech
- Jednofázový motor potřebuje pomocné vinutí s kondenzátorem pro vytvoření točivého momentu při startu.
- Kapacita kondenzátoru startovacího vinutí se pohybuje v řádu několika mikrofaradů (µF) a ovlivňuje rozběhový moment motoru.
- Přetížení motoru vede k jeho přehřátí a může způsobit aktivaci tepelné pojistky, čímž motor zastaví.
- Opotřebená ložiska zvyšují mechanickou zátěž a zhoršují spouštění motoru.
- Špatné elektrické připojení a vadné spouštěče jsou častými příčinami nespouštění motoru pod zatížením.
Proč se jednofázový motor nespustí při zatížení a jak problém řešit
Jednofázový motor se při zatížení nespustí nejčastěji kvůli nedostatku rozběhového momentu, který vytváří startovací kondenzátor. Kapacita kondenzátoru bývá obvykle v řádu několika mikrofaradů (µF) a je dimenzována tak, aby zajistila dostatečný fázový posun mezi proudy hlavního a pomocného vinutí. Pokud kondenzátor vykazuje pokles kapacity nebo je zcela vadný, motor nedokáže překonat mechanickou zátěž a neroztočí se. Další častou příčinou je přetížení motoru, kdy mechanická zátěž přesahuje jmenovitý výkon motoru, což vede k nadměrnému odběru proudu a aktivaci tepelné pojistky, která motor ochrání před poškozením a zabrání jeho spuštění. Špatné nebo uvolněné elektrické připojení omezuje proud do startovacího vinutí, snižuje točivý moment a způsobuje, že motor startuje pouze bez zátěže nebo vůbec.
Jaké jsou možné příčiny toho, že jednofázový motor se nespustí při zatížení
- Vadný nebo nesprávně dimenzovaný startovací kondenzátor s kapacitou mimo doporučený rozsah (typicky 5-30 µF)
- Přetížení motoru nad hodnotu jeho jmenovité mechanické zátěže, což zvyšuje odběr proudu nad bezpečnou mez
- Aktivace tepelné pojistky při dosažení teploty kolem 120 °C v důsledku přehřátí motoru při nadměrném zatížení
- Uvolněné, oxidované nebo poškozené elektrické spoje omezující proud do pomocného vinutí a snižující rozběhový moment
Tip: Kontrola kapacity startovacího kondenzátoru pomocí kapacitního měřiče a ověření pevnosti elektrických spojů patří mezi základní diagnostické kroky. Častou chybou je ignorování přetížení motoru, které může vést k trvalému poškození vinutí a zkrácení životnosti zařízení. Pro aplikace s vyšší mechanickou zátěží doporučuji zvolit motor s vyšším rozběhovým momentem a odpovídajícím kondenzátorem, případně využít motory s dvojitým kondenzátorem pro lepší startovací výkon.
Diagnostika elektrických příčin nespouštění motoru
Diagnostika elektrických příčin nespouštění jednofázového motoru při zatížení vyžaduje přesné měření a správnou interpretaci výsledků. Kromě základních vizuálních kontrol je nezbytné použít multimetr k ověření stavu klíčových komponent, jako jsou kondenzátory, spouštěče a relé přetížení. Následující postupy vám pomohou zjistit příčinu problému a nasměrovat opravu.
Jak diagnostikovat vadný kondenzátor jednofázového motoru?
Kondenzátor je klíčový pro vytvoření rozběhového momentu, bez kterého motor při zatížení často nenastartuje. Diagnostika začíná měřením kapacity pomocí digitálního multimetru s funkcí kapacity. Typická hodnota startovacího kondenzátoru u jednofázových motorů se pohybuje v řádu jednotek až desítek mikrofaradů (µF). Hodnota nižší než 70 % nominální kapacity naznačuje poruchu. Dále je vhodné změřit izolační odpor, který by měl být vysoký, což potvrzuje, že kondenzátor není zkratovaný nebo poškozený. Vadný kondenzátor často způsobuje, že motor sice startuje bez zátěže, ale pod mechanickou zátěží se nespustí. Správná diagnostika kondenzátoru je prvním krokem k vyřešení problému s nenastartováním jednofázového motoru při zatížení.
Jak použít multimetr k měření odporu a napětí při diagnostice motoru?
Multimetr je nezbytný nástroj pro testování elektrického připojení a stavu vinutí motoru. Nejprve změřte odpor vinutí statoru, který u jednofázových motorů bývá v rozsahu několika ohmů až desítek ohmů. Výrazné odchylky od standardní hodnoty signalizují poškození vinutí nebo zkrat. Dále změřte napětí na svorkách motoru během startu, abyste ověřili správné elektrické připojení a funkčnost spouštěče motoru. Relé přetížení, které chrání motor před přehřátím, může být také testováno měřením jeho odporu a správnosti sepnutí. Při nedostatečném napětí nebo nesprávné funkci spouštěče motoru se motor nespustí pod zatížením.
- Připravte multimetr – nastavte na měření kapacity pro kondenzátor a na měření odporu pro vinutí
- Změřte kapacitu kondenzátoru – porovnejte s nominální hodnotou a zkontrolujte izolační odpor
- Změřte odpor vinutí – vyhledejte odchylky signalizující poškození
- Zkontrolujte napětí na vstupu motoru – ověřte správné elektrické připojení a funkci spouštěče
- Otestujte relé přetížení – ověřte jeho sepnutí a správnou funkci
Tip: Při měření se ujistěte, že motor není pod napětím a kondenzátor je před testem vybitý, aby nedošlo k poškození měřicích přístrojů nebo úrazu. Podrobnosti o funkci a diagnostice jednofázových asynchronních motorů lze najít na Wikipedia.
Mechanické příčiny a jejich vliv na start motoru
Mechanické příčiny významně ovlivňují, proč se jednofázový motor nespustí při zatížení. Zvýšená mechanická zátěž způsobená opotřebenými ložisky nebo přetížením snižuje rozběhový moment a často vede k přehřátí motoru, které může způsobit jeho vypnutí tepelnou pojistkou.
Jak opotřebení ložisek ovlivňuje start jednofázového motoru?
Opotřebená ložiska zvyšují třecí odpor rotoru, což zvyšuje mechanickou zátěž motoru při rozběhu. Tento odpor může zvýšit startovací moment až o 20-30 %, což často přesahuje schopnosti startovacího kondenzátoru a pomocného vinutí zajistit dostatečný točivý moment. Výsledkem je, že motor se pod zatížením neroztočí. Pravidelná kontrola ložisek, jejich mazání vhodným mazivem a včasná výměna při výrazném opotřebení snižují riziko zablokování rotoru a přehřátí vinutí.

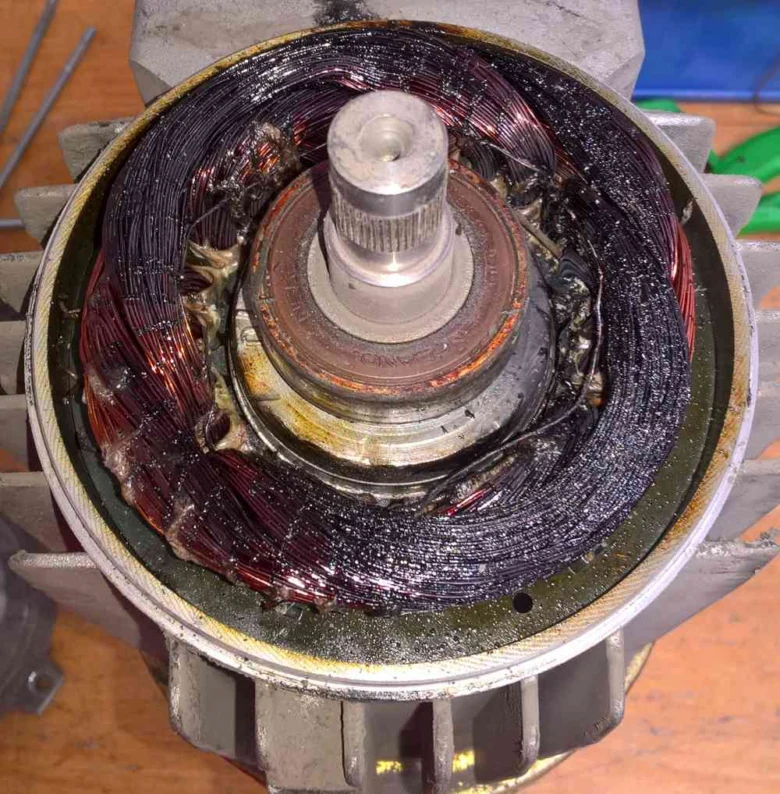

Jak přetížení motoru vede k přehřátí a nespouštění?
Přetížení motoru nastává, pokud mechanická zátěž překročí jmenovitý moment motoru, což vede k nadměrnému odběru proudu – typicky o 150-200 % jmenovitého proudu. Tento stav způsobuje zahřívání vinutí nad 120 °C, což aktivuje tepelnou pojistku a motor se vypne. Opakované přetížení degraduje izolaci vinutí a zvyšuje riziko trvalého poškození. Přehřátí motoru rovněž snižuje účinnost startovacího kondenzátoru a může vést k jeho selhání, což dále komplikuje start motoru pod zátěží.
- Pravidelně kontrolujte ložiska a provádějte jejich mazání podle výrobních specifikací
- Zajistěte pevné a nepoškozené elektrické připojení včetně správné kapacity startovacího kondenzátoru (obvykle 5-20 µF podle výkonu motoru)
- Vyvarujte se provozu motoru nad jeho jmenovitým zatížením, sledujte proudový odběr pomocí ampérmetru
- Zajistěte dostatečnou ventilaci motoru, aby teplota vinutí nepřekročila 100 °C během provozu
Tip: Častou chybou je ignorování pravidelné údržby ložisek, což vede k postupnému zvyšování mechanické zátěže a následnému nespouštění motoru pod zatížením. Pro provozy s častými rozběhy pod zátěží doporučuji důslednou kontrolu ložisek a monitorování proudového odběru.
Pro koho se to hodí: Tento přístup je vhodný pro uživatele jednofázových motorů v domácnostech a lehkém průmyslu, kde je možné pravidelně provádět údržbu a kontrolu. Pro těžké průmyslové aplikace s vysokou mechanickou zátěží je nutné zvolit motor s vyšším rozběhovým momentem nebo jinou konstrukci motoru.
Pro koho se to nehodí: U zařízení s nepravidelným servisem nebo bez možnosti monitorování elektrických parametrů nemusí být tento postup dostatečný k předcházení problémům se startem motoru pod zatížením.
Role kondenzátoru a jeho kapacita při startu motoru
Role kondenzátoru a jeho kapacita při startu motoru zásadně ovlivňuje spolehlivost rozběhu jednofázových motorů zejména pod zatížením. Kondenzátor je neoddělitelnou součástí startovacího vinutí a jeho správná kapacita zajišťuje dostatečný rozběhový moment, který motoru umožňuje překonat mechanickou zátěž a přetížení motoru.
Význam kapacity kondenzátoru
Kapacita kondenzátoru v rozsahu přibližně 5-50 mikrofaradů (µF) přímo určuje velikost startovacího momentu jednofázového motoru. Nedostatečná kapacita kondenzátoru znamená nižší rozběhový moment, což často vede k tomu, že motor se při zátěži nespustí správně. Kondenzátor vytváří fázový posun proudu ve startovacím vinutí, který je klíčový pro generování dostatečného točivého momentu. Proto „proč jednofázový motor s kondenzátorem nenastartuje při zátěži“ často souvisí právě s nesprávnou kapacitou nebo vadným kondenzátorem.
Výměna a testování kondenzátoru
Pro zvýšení spolehlivosti startu jednofázového motoru pod zatížením se doporučuje nejprve provést diagnostiku kondenzátoru. Měření kapacity lze provést pomocí digitálního multimetru s funkcí měření kapacity. Pro testování postupujte následovně:
| Akce | Popis | Doporučené hodnoty | |
|---|---|---|---|
| Odpojení motoru | Odpojte motor od elektrického připojení a vybijte kondenzátor | Bez napětí | |
| Měření kapacity | Připojte měřicí sondy multimetru na vývody kondenzátoru | Hodnota podle štítku (typicky 5-50 µF) | |
| Výměna kondenzátoru | Pokud měřená hodnota výrazně kolísá nebo je mimo toleranci, kondenzátor vyměňte | Použijte kondenzátor stejné nebo doporučené hodnoty |
Tip: Častá chyba je použití kondenzátoru s nižší kapacitou než je specifikováno výrobcem, což snižuje rozběhový moment a způsobuje selhání startu při mechanické zátěži.
Výměna kondenzátoru je jednoduchý způsob, jak odstranit problém s nenastartováním jednofázového motoru při zatížení, a často vyřeší i problémy spojené s tepelnou pojistkou aktivovanou přetížením motoru.
Funkce tepelných ochran a přehřátí motoru
Tepelná pojistka v jednofázovém motoru chrání vinutí před poškozením způsobeným přehřátím, které nastává při mechanické přetížení nebo nesprávném elektrickém připojení. Aktivuje se obvykle při teplotě kolem 120 °C a přeruší napájení motoru, čímž zabraňuje trvalému poškození izolace vinutí a dalších součástí. Nedostatečná ventilace motoru snižuje odvod tepla, což zvyšuje riziko aktivace tepelné pojistky zejména při vysokém rozběhovém momentu nebo poruše startovacího kondenzátoru.
Pro diagnostiku nespouštění motoru při zatížení je nezbytné zkontrolovat stav tepelné pojistky a relé přetížení, které monitoruje proud motoru a chrání ho před přetížením. Aktivace těchto ochran signalizuje přehřátí, proto je nutné nejprve odstranit příčinu – ověřit správné elektrické připojení, stav startovacího kondenzátoru a případné mechanické překážky, které zvyšují zátěž motoru.
Tipy na řešení problému spuštění jednofázového motoru pod zatížením:
- Zkontrolujte a zajistěte pevné a správné elektrické připojení bez poškození vodičů
- Ověřte funkčnost startovacího kondenzátoru s kapacitou typicky v rozmezí 5-15 µF a jmenovitým napětím nad 250 V
- Zkontrolujte, zda motor není mechanicky přetížený nebo zablokovaný, a zkontrolujte stav ložisek
- Vyčistěte a zajistěte dostatečný průtok vzduchu ventilací motoru, případně doplňte chlazení ventilátorem
- Otestujte a případně vyměňte tepelnou pojistku a relé přetížení, pokud se opakovaně aktivují
Na co si dát pozor: častou chybou je ignorování opakovaného přehřívání motoru, které způsobuje opakované spínání tepelné pojistky a může vést k trvalému poškození vinutí. Nedostatečná ventilace a zanedbaná údržba ložisek výrazně zvyšují riziko přehřátí.
Pro koho se to hodí: tepelná ochrana je nezbytná u motorů pracujících v náročných podmínkách s proměnnou mechanickou zátěží a častými rozběhy pod zatížením. Naopak u jednoduchých aplikací s nízkým zatížením a dlouhodobým chodem bez častých startů může být tato ochrana méně kritická, avšak stále doporučená pro bezpečný provoz.
Časté dotazy (FAQ) k nespouštění jednofázového motoru při zatížení
Otázka: Proč se jednofázový motor nespustí při zatížení?
Častou příčinou je vadný startovací kondenzátor, který nezajistí dostatečný rozběhový moment k překonání mechanické zátěže.
Otázka: Jak zjistit příčinu nespouštění jednofázového motoru při zatížení?
Diagnostika zahrnuje měření kapacity kondenzátoru, kontrolu elektrického připojení a stav ložisek, které ovlivňují přetížení motoru.
Otázka: Jak opravit problém s nenastartováním jednofázového motoru při zatížení?
Výměna startovacího kondenzátoru za správnou kapacitu, kontrola ložisek a tepelná pojistka jsou první kroky pro odstranění problému.
Otázka: Jak zjistím, že je kondenzátor startovacího vinutí vadný?
Multimetrem změřte kapacitu; hodnota mimo specifikovaný rozsah mikrofaradů svědčí o poruše.
Otázka: Jak změnit směr otáčení jednofázového motoru s kondenzátorem?
Přepojením vodičů pomocného vinutí nebo kondenzátoru změníte fázový posun a tím i směr otáčení.
Otázka: Jaké jsou příčiny ztráty výkonu jednofázového motoru?
Opotřebená ložiska, vadný kondenzátor, špatné elektrické připojení nebo přetížení motoru vedou ke snížení výkonu.
Otázka: Co způsobuje aktivaci tepelné pojistky u motoru?
Tepelná pojistka se spustí při přehřátí kolem 120 °C, často kvůli přetížení či nedostatečné ventilaci.
Otázka: Jak probíhá diagnostika elektrických problémů motoru?
Pomocí multimetru měříte kapacitu kondenzátoru, odpor vinutí a funkčnost spouštěčů a relé přetížení.
Otázka: Jak se pozná přetížení motoru v praxi?
Motor bzučí, odebírá nadměrný proud a přehřívá se; měření proudu a teploty potvrzují přetížení.
Otázka: Jak často je třeba kontrolovat ložiska motoru?
Doporučuje se jednou ročně; zanedbání vede k mechanické zátěži a selhání motoru.
Otázka: Jaký vliv má typ zátěže na spouštění motoru?
Mechanická zátěž vyžaduje vyšší rozběhový moment než ventilátorová, proto je důležitý správný kondenzátor.
Otázka: Co mám dělat, když motor při zatížení nevystartuje?
Prověřte kondenzátor, elektrické připojení a tepelnou pojistku; v případě pochybností kontaktujte odborníka.
Otázka: Jak zvýšit spolehlivost startu jednofázového motoru pod zatížením?
Používejte kondenzátor s přesnou kapacitou, pravidelně kontrolujte ložiska a zajistěte dostatečné chlazení.
Otázka: Jaký je odpor vinutí u jednofázového motoru?
Hlavní vinutí má nízký odpor a vysokou reaktanci, pomocné vinutí vyšší odpor a nižší reaktanci pro fázový posun.
Otázka: Jak postupovat při výměně kondenzátoru startovacího vinutí?
Odpojte napájení, vyjměte starý kondenzátor, změřte nový, připojte a otestujte motor bez zátěže.
