Jak správně zapojit hvězda trojúhelník u asynchronních motorů
Zapojení hvězda trojúhelník patří mezi nejefektivnější způsoby rozběhu asynchronního motoru, který minimalizuje proudové rázy a chrání motor před přetížením. Správné sestavení obvodu s časovým relé a stykači zajistí plynulý přechod mezi režimy a prodlouží životnost zařízení. Precizní znalost tohoto schématu je klíčová pro bezpečný a spolehlivý provoz třífázového motoru.
🔑 Hlavní body
- Zapojení hvězda trojúhelník snižuje rozběhový proud na cca 30 % hodnoty přímého startu.
- Motory pro Y/Δ musí mít na štítku označení 400/690 V a 6 vyvedených konců vinutí.
- Přepnutí z hvězdy do trojúhelníku se provádí po 3-10 sekundách, trvá cca 0,5 sekundy.
- Moment v zapojení hvězda při startu je 25-33 % jmenovitého momentu motoru.
- Doporučené spínače mají proudové řady od 10 A do 150 A s krytím IP65 při správné montáži.
Princip a výhody zapojení hvězda trojúhelník u asynchronních motorů
Princip zapojení hvězda trojúhelník u asynchronních motorů spočívá ve snížení rozběhového proudu a mechanického namáhání motoru během startu. Při rozběhu motoru se vinutí zapojí do hvězdy, čímž se na každé vinutí přivádí napětí rovné asi 58 % síťového napětí. To způsobuje, že proud při rozběhu motoru klesne přibližně na 30 % hodnoty oproti přímému startu, a rozběhový moment se pohybuje mezi 25 až 33 % jmenovitého momentu. Po rozběhu se přepne zapojení do trojúhelníku, což umožní motoru pracovat na plné napětí a výkon.
Takto nastavený postup zapojení třífázového asynchronního motoru minimalizuje mechanické namáhání a prodlužuje životnost stroje. Řízení přepínání obvykle zajišťuje časové relé hvězda trojúhelník a stykače motoru, které automaticky přepnou vinutí po dosažení dostatečné otáček.
- Snížení rozběhového proudu na cca 30 % přímého startu
- Rozběhový moment omezený na 25-33 % jmenovitého momentu
- Minimalizace mechanického namáhání motoru během startu
- Automatické přepínání pomocí stykačů a časového relé
Výhody a nevýhody zapojení hvězda trojúhelník pro asynchronní motor
_Hvězda trojúhelník patří mezi osvědčené metody rozběhu asynchronního motoru, které šetří elektrickou síť i stroj samotný. Na druhou stranu nevyhovuje všem aplikacím, například při vysokých rozběhových momentech je vhodnější přímý start nebo měnič._
Jak správně zapojit asynchronní motor do hvězdy – příprava a zapojení

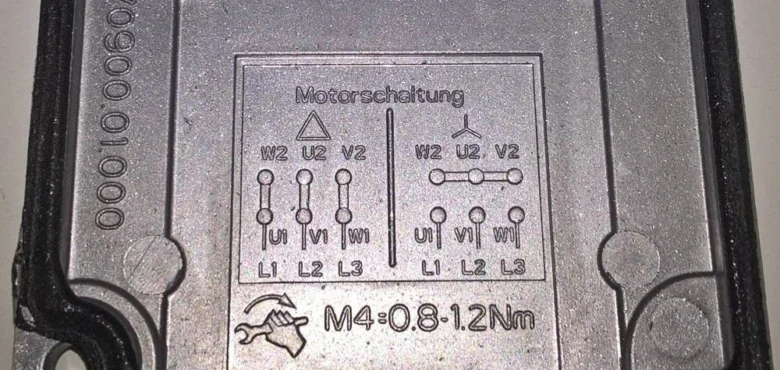

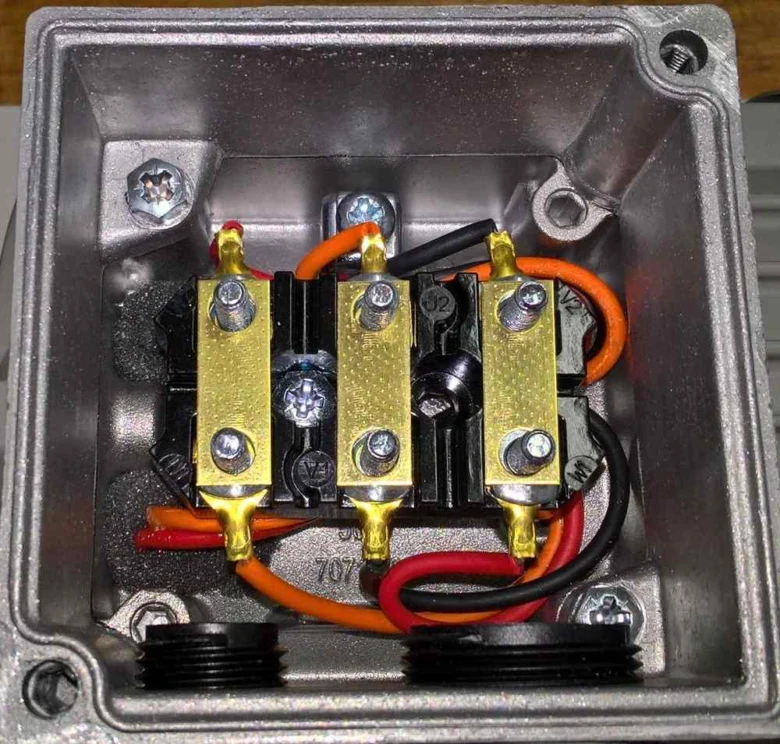

Asynchronní motor pro správné zapojení do hvězdy musí mít ve svorkovnici šest vyvedených konců vinutí označených U1, V1, W1, U2, V2 a W2. Před připojením vodičů je nezbytné odstranit kovové můstky, které spojují konce vinutí pro jiné zapojení, například trojúhelník. V tomto uspořádání se vodiče připojují tak, že se spojí konce U2, V2 a W2 do jednoho bodu – hvězdy, zatímco na vstupní svorky U1, V1 a W1 se přivede trojfázové napětí. Toto zapojení přivádí na jednotlivá vinutí 58 % síťového napětí, což snižuje proud při rozběhu motoru a chrání elektromotor proti přetížení.
Jak zapojit motor do hvězdy a kdy přepnout do trojúhelníku
- Kontrola vinutí – ověřte, že motor má 6 vyvedených konců a správné napěťové označení (typicky 400/690 V).
- Odstranění můstků – odstraňte kovové můstky ve svorkovnici, které by spojovaly konce vinutí jinak než do hvězdy.
- Spojení hvězdy – spojte dohromady konce U2, V2 a W2, čímž vytvoříte hvězdný bod.
- Připojení napájení – připojte třífázové vodiče na svorky U1, V1 a W1.
- Kontrola zapojení – ověřte, že zapojení odpovídá schématu a je pevné.
Tip: Při rozběhu asynchronního motoru zapojeného do hvězdy je proud výrazně nižší než při přímém zapojení do trojúhelníku, což zabraňuje přetížení a prodlužuje životnost motoru. Přepnutí na trojúhelník se provádí až po rozběhu motoru, obvykle pomocí časového relé hvězda trojúhelník a stykačů motoru, což umožňuje bezpečný rozběh a následný plný výkon. Více informací naleznete na Wikipedia – Hvězda-trojúhelník.
Jak přepnout motor z hvězdy do trojúhelníku – časování a postup
Přepnutí motoru z hvězdy do trojúhelníku je klíčovým krokem při rozběhu asynchronního motoru, který výrazně ovlivňuje proud při rozběhu motoru a jeho ochranu. Správné časování a postup přepnutí zajistí hladký rozběh a minimalizují riziko poškození.
Doporučené časování přepínání
Přepnutí hvězda trojúhelník se provádí obvykle po 3-10 sekundách od startu motoru, kdy motor dosáhne přibližně 75-85 % své jmenovité rychlosti. Tento interval umožňuje snížit proudové rázy a zajistit stabilní běh motoru. Nastavení časového relé hvězda trojúhelník musí být přesné, aby odpovídalo danému motoru a typu zátěže.
Důsledky nesprávného přepnutí
Nesprávné přepnutí, například s pootočením fází nebo příliš rychlým přepnutím, může způsobit výrazné proudové rázy, které ohrožují stykače motoru a mohou vyhodit jistič. Takové chyby při zapojení hvězda trojúhelník zvyšují riziko poškození elektromotoru a mohou vést k nákladným opravám.
Vliv typu zátěže na přepínání
Typ zátěže výrazně ovlivňuje optimální časování přepnutí. U lehkých zátěží je možné přepnout dříve, zatímco u těžkých zátěží, například čerpadel nebo kompresorů, je vhodné prodloužit čas rozběhu. Správné přizpůsobení časového relé zajistí, že přepnutí hvězda trojúhelník bude odpovídat potřebám dané aplikace.
- Časové relé hvězda trojúhelník nastavte podle specifikace motoru a zátěže
- Dbejte na správné pořadí fází při přepínání
- Kontrolujte stav stykačů motoru a ochranu elektromotoru před spuštěním
Tip: Pro správné zapojení třífázového motoru a bezpečný rozběh doporučuji vždy ověřit nastavení časového relé a pečlivě sledovat proud při rozběhu motoru, aby nedocházelo k poškození zařízení.
Jak zapojit stykače a časové relé pro Y/Δ spouštění?
Pro správné zapojení asynchronního motoru metodou hvězda trojúhelník je nezbytné použít tři stykače s mechanickým a elektrickým blokováním a časové relé, které řídí automatické přepnutí mezi režimy. Toto zapojení umožňuje snížit proud při rozběhu motoru a zároveň zajistit efektivní ochranu elektromotoru.
Funkce hlavního stykače
Hlavní stykač přivádí napájení k motoru a musí být dimenzovaný podle jeho výkonu a jmenovitého proudu. Tento stykač je základní prvkem zapojení třífázového motoru a zajišťuje bezpečné a spolehlivé ovládání napájení během celého provozu.
Stykač hvězda a jeho dimenzování
Stykač hvězda zapojuje vinutí motoru do hvězdy, což snižuje rozběhový proud na přibližně jednu třetinu jmenovité hodnoty. Proudové dimenzování tohoto stykače odpovídá proudu motoru v režimu hvězdy, obvykle se používají spínače VSN s hodnotami od 10 A do 150 A.
Stykač trojúhelník a přepínání
Stykač trojúhelník přepíná vinutí motoru do trojúhelníku po uplynutí nastavené doby časovým relé. Časové relé hvězda trojúhelník řídí přepnutí a blokování stykačů zabraňuje současnému sepnutí hvězdy i trojúhelníku, čímž chrání motor před poškozením.
| Prvek | Funkce | Doporučené parametry |
|---|---|---|
| Hlavní stykač | Přivádí napájení k motoru | Dimenzování podle výkonu |
| Stykač hvězda | Zapojuje vinutí do hvězdy, snižuje proud | Proud 10 A až 150 A, VSN |
| Stykač trojúhelník | Přepíná vinutí do trojúhelníku | Časové relé, blokování stykačů |
Tip: Dávejte pozor na správné mechanické a elektrické blokování stykačů, protože častou chybou je jejich současné sepnutí, které může způsobit zkrat a poškození motoru. Pro koho je toto zapojení vhodné, jsou motory s vysokým rozběhovým proudem, naopak nevhodné je při častých rozbězích, kdy může dojít k přehřátí stykačů.
Nastavení ochrany motoru a bezpečnostní doporučení
Správné nastavení ochrany elektromotoru při zapojení hvězda trojúhelník je klíčové pro bezpečný provoz a prodloužení životnosti asynchronního motoru. Zvláštní pozornost vyžaduje nižší proud při rozběhu v hvězdě, který komplikuje nastavení nadproudové ochrany.
Problémy s nastavením ochrany
Při rozběhu asynchronního motoru zapojeného hvězda trojúhelník je proud v hvězdičce výrazně nižší než v trojúhelníku. Nadproudová ochrana proto může nesprávně reagovat, pokud je nastavena pouze podle jmenovitého proudu motoru v trojúhelníku. Tento rozdíl znesnadňuje správné nastavení a může vést k nežádoucím výpadkům nebo naopak k nedostatečné ochraně motoru.
Doporučené hodnoty relé a ochranných prvků
Pro správnou ochranu se nadproudové relé nastavuje přibližně na 0,58× jmenovitý proud motoru v trojúhelníku. Kromě toho je nezbytné použít správně dimenzované stykače motoru a časové relé hvězda trojúhelník, které zajistí plynulé přepnutí mezi zapojeními.
- Nastavit relé na 58 % jmenovitého proudu v trojúhelníku
- Použít stykače motoru s odpovídající proudovou kapacitou
- Implementovat časové relé pro bezpečné přepínání režimů rozběhu
Tip: Typickou chybou je nastavení ochrany pouze podle jmenovitého proudu bez zohlednění nižšího rozběhového proudu v hvězdě, což může způsobit předčasné vypnutí motoru. Pro koho se toto nastavení hodí? Pro všechny asynchronní motory s přepínáním hvězda trojúhelník, ale ne pro motory s jiným typem rozběhu, kde by nastavení muselo být jiné.
Porovnání Y/Δ spouštění s frekvenčním měničem
Ekonomické výhody Y/Δ spouštění
Zapojení hvězda trojúhelník (Y/Δ) představuje cenově dostupné řešení pro rozběh třífázových asynchronních motorů, protože vyžaduje pouze tři stykače, časové relé a jednoduché ovládání. Instalace a údržba jsou výrazně levnější než u frekvenčního měniče. Při rozběhu v zapojení hvězda se proud sníží na přibližně 30 % hodnoty přímého rozběhu, což snižuje mechanické namáhání motoru a zatížení elektrické sítě. Tato metoda je optimální pro aplikace, kde motor běží po rozběhu vždy na plné otáčky a není potřeba regulace otáček, například u čerpadel, ventilátorů nebo kompresorů.
Výhody frekvenčního měniče
Frekvenční měnič umožňuje plynulé řízení otáček a rozběh s plným momentem motoru bez proudových špiček vyšších než jmenovitý proud. Díky tomu se výrazně snižuje zatížení elektrické sítě a zlepšuje se ochrana elektromotoru proti přetížení. Frekvenční měnič také umožňuje přesné nastavení otáček a momentu, což je nezbytné pro aplikace s proměnnou zátěží nebo požadavkem na měkký rozběh, například u dopravníků, míchaček nebo drtičů. Nevýhodou je vyšší pořizovací cena a složitější instalace v porovnání s Y/Δ spouštěním.
| Parametr | Y/Δ spouštění | Frekvenční měnič |
|---|---|---|
| Záběrový proud | cca 30 % přímého rozběhu | max. jmenovitý proud |
| Rozběhový moment | 25-33 % jmenovitého momentu | plný moment od startu |
| Řízení otáček | neumožňuje | plynulé, přesné |
| Náklady na instalaci | nízké | vysoké |
| Mechanické namáhání motoru | snížené díky nižšímu proudu | minimální díky plynulému rozběhu |
| Vhodné pro aplikace | stroje běžící na plné otáčky | stroje s proměnnou zátěží |
Tip: Při použití Y/Δ spouštění je nutné přesně nastavit čas přepnutí z hvězdy do trojúhelníku na 3-10 sekund, kdy motor dosáhne 75-85 % jmenovité rychlosti. Příliš rychlé nebo nesprávné přepnutí může způsobit proudové rázy a vyhození jističe.
Pro koho se Y/Δ spouštění hodí: pro motory s nízkým rozběhovým momentem a stabilním provozem na plné otáčky.
Pro koho není vhodné: pro aplikace vyžadující měkký rozběh s plným momentem a přesnou regulaci otáček, kde je lepší volbou frekvenční měnič.
Časté dotazy k zapojení hvězda trojúhelník u asynchronních motorů
Otázka: Jak zapojit hvězdu do trojúhelníku?
Nejprve motor zapojte do hvězdy s vinutími spojenými na svorkovnici. Po 3-10 sekundách přepněte na trojúhelník pomocí stykačů a časového relé hvězda trojúhelník, přičemž přepnutí trvá cca 0,5 s.
Otázka: Jak zapojit motor do trojúhelníku?
Třífázový motor má vinutí propojena tak, aby vytvořila trojúhelník, na svorkovnici bez můstků. Fáze se připojují přímo na začátky vinutí, které jsou napájeny 400 V.
Otázka: Jak zapojit asynchronní motor?
Zkontrolujte, zda má motor 6 svorek a označení 400/690 V. Odstraňte můstky a připojte vodiče podle schématu zapojení hvězda nebo trojúhelník podle požadavku.
Otázka: Jaký je rozdíl mezi zapojením hvězda a trojúhelník?
V zapojení hvězda je na každé vinutí přivedeno cca 230 V, tedy 58 % síťového napětí 400 V v trojúhelníku. Hvězda tedy snižuje proud i moment při rozběhu motoru.
Otázka: Kdy přepnout motor z hvězdy do trojúhelníku?
Přepnutí proveďte po 3-10 sekundách, kdy motor dosáhne 75-85 % jmenovité rychlosti, aby se omezily proudové rázy při rozběhu asynchronního motoru.
Otázka: Jak nastavit časové relé pro přepínání?
Časové relé hvězda trojúhelník nastavte na dobu 3-10 sekund podle typu zátěže a rychlosti rozběhu motoru, přičemž přepnutí samotné trvá přibližně 0,5 s.
Otázka: Jaké jsou výhody zapojení hvězda trojúhelník?
Tato metoda snižuje rozběhový proud na cca 30 % a moment na 25-33 % jmenovitých hodnot, čímž snižuje mechanické zatížení a spotřebu energie při rozběhu.
Otázka: Jaké chyby se často dělají při zapojení?
Typické chyby při zapojení hvězda trojúhelník u asynchronního motoru zahrnují nesprávné časování přepnutí, pootočení fází při přepnutí a nedostatečnou ochranu elektromotoru.
Otázka: Jak ochránit motor při Y/Δ spouštění?
Použijte nadproudové relé nastavené na přibližně 0,58× jmenovitý proud v trojúhelníku a správně dimenzované stykače motoru, aby byla zajištěna bezpečnost a spolehlivost.
Otázka: Jaké stykače použít pro Y/Δ spouštění?
Doporučené stykače jsou řady VSN s proudovým zatížením od 10 A (do 4 kW) až po 150 A (nad 30 kW), ideálně s krytím IP65 pro ochranu proti prachu a vlhkosti.
Otázka: Jak ovládat zapojení hvězda trojúhelník?
Ovládání je zajištěno pomocí vačkového spínače nebo průmyslového automatického systému s časovým relé a mechanickým blokováním stykačů, které zabraňuje současnému sepnutí.
Otázka: Jaký je proud při rozběhu v hvězdě?
Proud při rozběhu asynchronního motoru zapojeného do hvězdy je přibližně 30 % hodnoty rozběhového proudu v přímém rozběhu, čímž se snižuje zatížení elektrické sítě.
Otázka: Jaký je moment motoru při rozběhu v hvězdě?
Moment při rozběhu dosahuje 25-33 % jmenovitého momentu, což vyhovuje lehké zátěži, ale není vhodný pro náročné rozběhy.
Otázka: Co se stane při nesprávném přepnutí?
Nesprávné přepnutí může způsobit proudové rázy, vyhození jističe a mechanické poškození motoru v důsledku náhlého přepětí nebo nesynchronního přepnutí.
Otázka: Lze použít Y/Δ spouštění pro všechny motory?
Tato metoda je vhodná pouze pro motory s označením 400/690 V a 6 vyvedenými konci vinutí. Motory s napětím 230/400 V lze zapojit pouze do hvězdy.
