Princip činnosti a funkce rotoru a statoru v asynchronních

Asynchronní elektromotory pracují na principu vzájemné interakce mezi rotorem a statorem, kde každý z těchto komponentů plní specifickou funkci. Rotor vytváří mechanický pohyb díky skluzu vůči magnetickému poli statoru, což je klíčový faktor efektivity motoru. Porozumění těmto principům pomáhá správně vybrat a optimalizovat typ asynchronního motoru pro konkrétní aplikace.

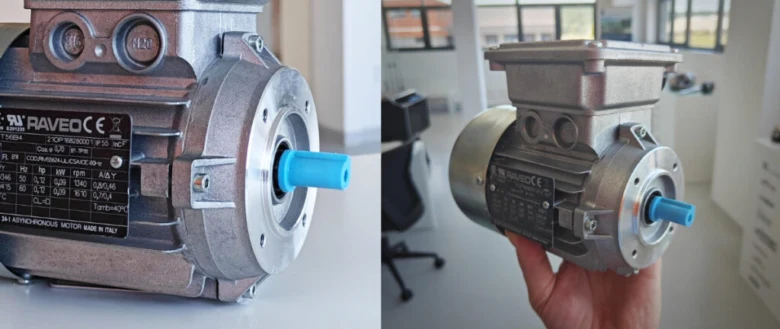

Co je stator a rotor v asynchronním elektromotoru?

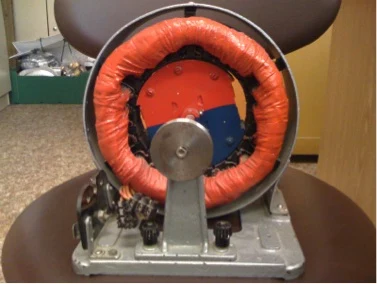

Stator je pevná část asynchronního elektromotoru tvořená z nalisovaných plechových lamel z magneticky měkkých materiálů, například z oceli, které omezují ztráty vířivými proudy. V drážkách statorového jádra je uloženo třífázové měděné vinutí, které při napájení střídavým proudem vytváří točivé magnetické pole s frekvencí odpovídající napájecí síti (obvykle 50 Hz). Toto pole je základem pro vznik elektromagnetické indukce v rotoru.

Rotor je pohyblivá část motoru, která přenáší mechanický výkon na hřídel. Nejčastěji se používá klecový rotor, složený z hliníkových nebo mosazných vodičů spojených na koncích do uzavřených smyček, tzv. klece. Tento rotor tvoří přibližně 75 % všech asynchronních motorů díky jednoduché konstrukci a spolehlivosti. Druhým typem je vinutý rotor s měděným vinutím a sběrovými kroužky, který umožňuje připojení vnějších odporů pro regulaci rozběhu a točivého momentu, což je výhodné například u jeřábů nebo výtahů.

Funkce statoru a rotoru je založena na principu skluzu – rotor se otáčí vždy pomaleji než synchronní otáčky statorového magnetického pole. Tento rozdíl rychlostí, nazývaný skluz (s), je klíčový pro indukci elektrického proudu v rotoru a vznik točivého momentu. Synchronní otáčky statoru lze vypočítat podle vzorce n₁ = 60 · f / p, kde f je frekvence napájecí sítě (50 Hz) a p počet pólových dvojic. Například motor se dvěma póly (jednou pólovou dvojicí) má synchronní otáčky 3000 ot/min.

Pro řízení otáček asynchronního motoru se často používá frekvenční měnič, který mění frekvenci napájecího proudu statoru a tím upravuje rychlost točivého magnetického pole. Tímto způsobem lze dosáhnout plynulé regulace otáček bez nutnosti mechanických úprav rotoru.

Tip: Častou chybou je nesprávné mazání ložisek rotoru, které vede k přehřívání a zkrácení životnosti motoru. Doporučuje se pravidelná kontrola a mazání podle výrobních doporučení.

Pro koho se to hodí: Asynchronní motory s klecovým rotorem jsou ideální pro průmyslové aplikace s konstantním zatížením a jednoduchou regulací. Vinuté rotory jsou vhodné pro zařízení vyžadující regulaci rozběhu a točivého momentu, ale nejsou doporučeny pro běžné domácí použití kvůli složitější údržbě.

Elektromagnetický princip činnosti asynchronního motoru

Střídavý proud o frekvenci 50 Hz procházející třífázovým vinutím statoru vytváří točivé magnetické pole, které rotuje synchronně s frekvencí napájení. Synchronní otáčky statorového pole (n1) se vypočítají podle vzorce n1 = 60·f/p, kde p je počet pólových dvojic; například u motoru se 2 póly je to 3000 ot/min. Toto točivé pole protíná vodiče rotoru, ve kterých se indukuje elektrický proud na základě elektromagnetické indukce.

Rotor, tvořený klecovým vinutím z měděných nebo mosazných vodičů spojených nakrátko, nemá přímé elektrické připojení k síti. Indukovaný proud v rotoru vytváří magnetické pole, které vzájemně působí se statorovým polem a generuje točivý moment. Tento moment otáčí rotor a hřídel, přičemž rotor se otáčí s určitým skluzem (s), tedy pomaleji než synchronní otáčky statoru. Skluz se vypočítá jako s = (n1 – n)/n1 a obvykle činí několik procent, což je nezbytné pro udržení indukce proudu v rotoru.

Interakce magnetických polí statoru a rotoru je základem přeměny elektrické energie na mechanickou práci. Při rozběhu motoru je skluz blízký 1 (100 %), což znamená, že rotor je téměř v klidu a indukované napětí v rotoru má frekvenci shodnou s napájecí sítí. Jak rotor nabírá otáčky, skluz klesá a frekvence indukovaného proudu v rotoru se snižuje, což umožňuje stabilní provoz motoru.

Tip: Častou chybou je ignorování významu skluzu při diagnostice motoru; příliš nízký nebo nulový skluz znamená, že rotor se otáčí synchronně se statorem, což vede k ztrátě indukce a zastavení motoru.

Frekvenční měnič motoru umožňuje upravit napájecí frekvenci a tím řídit rychlost otáčení motoru plynule, což je výhodné pro aplikace vyžadující regulaci výkonu a snížení startovacího proudu.

Funkce rotoru a statoru v asynchronním motoru je tedy klíčová pro vznik točivého momentu a efektivní přeměnu elektrické energie na mechanický pohyb s využitím elektromagnetické indukce a skluzu mezi otáčkami rotoru a statoru.

Význam skluzu a výpočet otáček v asynchronním motoru

Skluz je klíčovým pojmem pro pochopení principu činnosti asynchronního motoru. Udává procentuální rozdíl mezi synchronními otáčkami statoru a skutečnými otáčkami rotoru. Synchronní otáčky (n1) závisí na frekvenci napájecího proudu (f) a počtu pólů motoru (p) podle vzorce n1 = (120 × f) / p. Tento parametr určuje, jak rychle by se rotor otáčel, pokud by se otáčky přesně shodovaly.

Skutečné otáčky rotoru (n) jsou vždy nižší než synchronní otáčky, protože skluz (s) umožňuje indukci proudu v rotoru, což vytváří točivý moment. Vzorec pro výpočet skluzu je s = (n1 – n) / n1 × 100 %, kde skluz je vyjádřen v procentech.

Příklad výpočtu skluzu a otáček asynchronního motoru

Tip: Při rozběhu asynchronního motoru je skluz nejvyšší, což umožňuje vyšší točivý moment. Pro přesné řízení otáček může pomoci frekvenční měnič motoru, který mění napájecí frekvenci a tím i synchronní otáčky.

Otázka „jak funguje rotor a stator v asynchronním elektromotoru“ úzce souvisí se skluzem, protože bez něj by rotor neindukoval proud a motor by nefungoval. Rotor se otáčí pomaleji než magnetické pole statoru, což je základní princip asynchronního motoru.

Typy asynchronních motorů a rotorů

Asynchronní elektromotory se dělí podle počtu fází a konstrukce rotoru, což zásadně ovlivňuje jejich použití a provozní vlastnosti. Jednofázový asynchronní motor obsahuje hlavní a pomocné vinutí statoru, přičemž pomocné vinutí se po rozběhu obvykle odpojuje. Tento typ motoru se používá převážně v domácích spotřebičích a menších zařízeních s výkonem do několika stovek wattů. Třífázový asynchronní motor je standardem v průmyslu díky vyšší účinnosti, spolehlivosti a schopnosti pracovat s výkony od jednotek kilowattů až po stovky kilowattů.

Typy rotorů v asynchronních motorech

• Klecový rotor tvoří přibližně 75 % celosvětové produkce asynchronních motorů. Jeho konstrukce sestává z hliníkových nebo měděných vodičů, které jsou spojeny nakrátko na obou koncích pomocí kovových kruhů, čímž vzniká tzv. klecová struktura. Tento rotor je mechanicky odolný, vyžaduje minimální údržbu a umožňuje spolehlivý rozběh motoru s vysokým startovacím proudem (až 7násobek jmenovitého). Nevýhodou je omezená možnost regulace otáček a rozběhových charakteristik.
• Vinutý rotor obsahuje navinuté vodiče spojené přes sběrové kroužky a kartáče, které umožňují připojení vnějších odporů do rotorového obvodu. Tato konstrukce zlepšuje rozběhové vlastnosti motoru a umožňuje plynulou regulaci otáček v rozsahu přibližně 50-100 % synchronních otáček. Vinuté rotory se používají v aplikacích vyžadujících přesnější řízení výkonu, například u jeřábů, dopravníků nebo výtahů.

Tip: Výběr mezi klecovým a vinutým rotorem by měl vycházet z provozních požadavků – klecový rotor je vhodný pro stroje s konstantní zátěží a nízkými nároky na regulaci, zatímco vinutý rotor se hodí pro zařízení, kde je potřeba řídit rozběh a otáčky motoru. Častou chybou je použití klecového rotoru v aplikacích s častými rozběhy a regulací, což vede k rychlejšímu opotřebení a vyšší spotřebě energie.

Toto rozlišení typů asynchronních motorů a jejich rotorů je klíčové pro pochopení principu elektromotoru a funkce rotoru a statoru v asynchronních motorech. Skluz asynchronního motoru, který se pohybuje obvykle mezi 1 až 5 % při jmenovitém zatížení, ovlivňuje efektivitu přenosu točivého momentu. Řízení skluzu a otáček motoru často zajišťuje frekvenční měnič, který umožňuje plynulou změnu napájecí frekvence a tím i rychlosti otáčení rotoru.

Rozběh a regulace startovacího proudu asynchronního motoru

Rozběh asynchronního motoru je spojen s výrazným zvýšením startovacího proudu, který může dosáhnout až sedminásobku jmenovité hodnoty. Tento jev zatěžuje elektrické rozvody a mechanické části motoru. Proto existují osvědčené metody, jak startovací proud regulovat a zajistit plynulý rozběh motoru bez nadměrného namáhání.

Dynamika rozběhu asynchronního motoru

Při rozběhu motoru dochází k prudkému nárůstu startovacího proudu, protože rotor se musí z klidového stavu roztočit. Tento proud je často až 5-7× vyšší než jmenovitý a může způsobit pokles napětí v síti a zvýšené tepelné zatížení. Proto je nutné rozběh motoru řídit tak, aby bylo zabráněno škodlivým dopadům na zařízení i síť.

Metody regulace startovacího proudu

Pro snížení vysokého startovacího proudu se v praxi používají následující techniky:

1. Spouštění hvězda/trojúhelník – motor se nejprve připojí ve hvězdě, čímž se sníží napětí na cívkách a startovací proud klesne přibližně na třetinu; po rozběhu se přepne na trojúhelník pro plný výkon.
2. Předřadné odpory – do obvodu rotoru se zavádějí odpory, které omezují startovací proud a snižují mechanické namáhání; po rozběhu se odpory vyřadí.
3. Frekvenční měnič motoru – umožňuje plynulou regulaci napětí a frekvence, čímž se startovací proud výrazně snižuje a zároveň se optimalizuje rozběh i provoz motoru.

Tip: Častou chybou je nedostatečná regulace startovacího proudu u velkých asynchronních motorů, což vede k předčasnému opotřebení ložisek a přetížení sítě. Spouštění asynchronních motorů s frekvenčním měničem je nejmodernější a nejšetrnější metoda.

Pro koho se regulace startovacího proudu hodí: u velkých průmyslových motorů a tam, kde síť nemůže snášet vysoké proudové špičky. Pro menší motory s nízkým výkonem není složitá regulace zpravidla nutná.

Konstrukce rotoru a statoru a jejich vliv na provozní parametry

Konstrukce rotoru a statoru přímo ovlivňuje provozní parametry asynchronního elektromotoru, jako jsou účinnost, výkon a životnost. Správná volba materiálů u statoru a rotoru je klíčová pro optimalizaci magnetického obvodu i mechanické odolnosti motoru. Následující technický popis funkce statoru a rotoru v asynchronním motoru vysvětlí základní materiálové varianty a jejich dopad na provoz.

Materiály statoru

Stator asynchronního motoru se skládá z nalisovaných ocelových plechů, které tvoří magnetický obvod. Tyto plechy jsou obvykle z křemíkové oceli s tloušťkou 0,3-0,5 mm, což snižuje vířivé proudy a zlepšuje účinnost motoru. Každý plech je izolován tenkou vrstvou laku nebo oxidu, aby se minimalizovalo ztrátové teplo. Kvalita těchto materiálů přímo ovlivňuje spolehlivost a životnost motoru, protože snižuje magnetické ztráty a usnadňuje chlazení.

Materiály rotoru

Rotor asynchronního motoru využívá vodiče z mědi nebo mosazi, obvykle v klecovém uspořádání. Měděné vodiče mají lepší elektrickou vodivost, což zvyšuje výkon a snižuje ztráty, zatímco mosazné vodiče nabízejí vyšší mechanickou odolnost a nižší výrobní náklady. Volba materiálu rotoru významně ovlivňuje životnost motoru i jeho schopnost efektivního rozběhu a provozu, zejména při různých skluzích asynchronního motoru.

Tip: Správná kombinace materiálů statoru a rotoru optimalizuje účinnost motoru a prodlužuje jeho životnost, což je zvlášť důležité při použití s frekvenčním měničem motoru, který mění provozní podmínky.

Údržba a diagnostika statoru a rotoru v asynchronních motorech

Správná údržba a včasná diagnostika jsou klíčové pro spolehlivý provoz asynchronního motoru. Pečlivé sledování stavu statoru i rotoru prodlužuje životnost a snižuje riziko náhlých poruch.

Základní údržba

Pravidelná kontrola ložisek a jejich mazání patří mezi základní údržbové činnosti. Ložiska zajišťují hladký rozběh asynchronního motoru a jejich zanedbání vede k nadměrnému tření a zahřívání. Sledování teploty motoru pomáhá odhalit přetížení nebo nesprávný rozběh. Doporučuje se teplotu měřit pravidelně, protože zvýšená teplota signalizuje potíže v rotoru i statoru.

Diagnostika poruch

Analýza poruch a diagnostika statoru a rotoru v asynchronních motorech zahrnuje především měření izolačního odporu. Nízký izolační odpor může znamenat poškození izolace vinutí, což přímo ovlivňuje princip elektromotoru a roli rotoru a statoru v asynchronních motorech. Kromě toho je třeba sledovat přetížení motoru, které zhoršuje skluz asynchronního motoru a zvyšuje riziko selhání. Preventivní diagnostika pomáhá odhalit závady dříve, než ovlivní celkový rozběh asynchronního motoru.

Důležité upozornění: Častou chybou je zanedbání mazání ložisek, což vede k rychlému poškození rotoru a statoru. Údržba s frekvenčním měničem motoru vyžaduje specifickou péči, protože měnič ovlivňuje teplotní a elektrické parametry motoru.

• Kontrolujte ložiska minimálně jednou za 500 provozních hodin
• Měřte izolační odpor při každé plánované odstávce
• Sledování teploty provádějte kontinuálně v náročných provozech

Časté dotazy k principu činnosti rotoru a statoru v asynchronních elektromotorech

Otázka: Co je to stator a rotor v asynchronním elektromotoru?

Stator je pevná část motoru s třífázovým vinutím, které vytváří točivé magnetické pole. Rotor je pohyblivá část s klecovým nebo vinutým vinutím, která se otáčí vlivem indukovaného proudu.

Otázka: Jaký je základní princip činnosti asynchronního elektromotoru?

Střídavý proud ve statoru vytváří točivé magnetické pole, jež indukuje elektrický proud v rotoru. Tento proud generuje točivý moment, který způsobuje otáčení rotoru.

Otázka: Jak se vypočítá skluz u asynchronního motoru?

Skluz se počítá podle vzorce s = (n1 – n) / n1, kde n1 jsou synchronní otáčky a n skutečné otáčky rotoru, obvykle vyjádřené v procentech.

Otázka: Jaké jsou hlavní typy asynchronních motorů?

Existují jednofázové motory s pomocným vinutím vhodné pro malé spotřebiče a třífázové motory určené pro průmyslové aplikace.

Otázka: Co tvoří přibližně 75 % produkce asynchronních motorů?

Asynchronní motory s klecovým rotorem představují asi 75 % celosvětové výroby.

Otázka: Jaký je startovací proud asynchronního motoru?

Startovací proud může dosahovat až sedminásobku jmenovitého proudu při přímém rozběhu motoru.

Otázka: Jaké metody se používají ke snížení startovacího proudu?

Používají se spouštění hvězda/trojúhelník, předřazené odpory a frekvenční měnič motoru.

Otázka: Jak materiály statoru ovlivňují motor?

Použití nalisovaných ocelových plechů ve statoru zlepšuje magnetické vlastnosti a snižuje ztráty energie.

Otázka: Jak se udržuje asynchronní motor?

Údržba zahrnuje pravidelnou kontrolu ložisek, mazání a měření izolačního odporu vinutí megometrem.

Otázka: Proč je skluz nezbytný v asynchronním motoru?

Skluz umožňuje indukci elektrického napětí v rotoru, což je nutné pro vznik točivého momentu a otáčení.

Otázka: Jaký je vliv chlazení na motor?

Efektivní chlazení, například ventilátorem na hřídeli, zabraňuje přehřátí a prodlužuje životnost motoru.

Otázka: Jaký je rozdíl mezi klecovým a vinutým rotorem?

Klecový rotor je jednoduchý a robustní, vinutý rotor umožňuje regulaci otáček pomocí sběracích kroužků.

Otázka: Jak funguje frekvenční měnič v asynchronním motoru?

Frekvenční měnič reguluje otáčky motorem a zároveň snižuje startovací proud při rozběhu.

Otázka: Jak se měří izolační odpor vinutí?

Izolační odpor se měří megometrem, přičemž bezpečná hodnota je v řádu megaohmů.

Otázka: Jaký je význam počtu pólových dvojic v motoru?

Počet pólových dvojic určuje synchronní otáčky motoru podle vzorce n1 = 60 × f / p, kde f je frekvence a p počet pólových dvojic.
