Jak funguje frekvenční měnič pro řízení elektromotoru a využití

Frekvenční měnič upravuje otáčky elektromotoru změnou elektrické frekvence a napětí, což umožňuje přesné řízení výkonu a úsporu energie. Klíčové součásti jako usměrňovač, meziobvod a invertor společně zajišťují stabilní a efektivní provoz motoru v různých průmyslových aplikacích. Tento princip umožňuje flexibilní ovládání rychlosti bez mechanických zásahů.

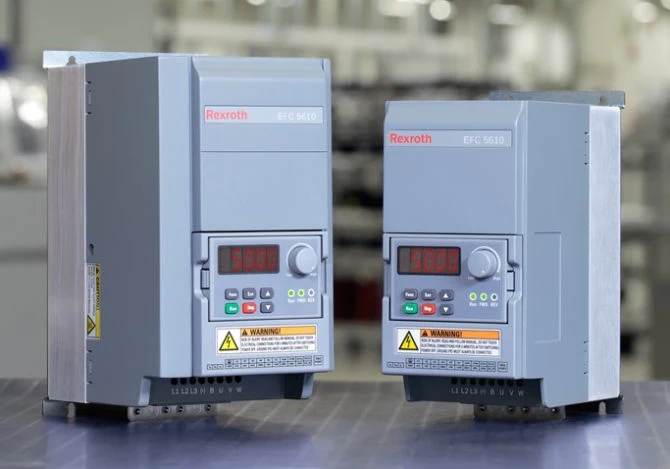

Jak přesně funguje frekvenční měnič při řízení elektromotoru

Frekvenční měnič řídí otáčky elektromotoru přeměnou vstupního střídavého napětí (AC) na stejnosměrné napětí (DC) pomocí usměrňovače, které se v meziobvodu stabilizuje na konstantní úroveň. Následně invertor generuje střídavé napětí s přesně řízenou frekvencí a amplitudou, což umožňuje nastavit otáčky motoru od 0 Hz až po maximální hodnotu odpovídající jmenovité frekvenci motoru (obvykle 50 nebo 60 Hz). Frekvence výstupního napětí přímo ovlivňuje synchronní rychlost otáčení motoru podle vztahu n = 60 · f / p, kde n je otáček za minutu, f frekvence ve hertzech a p počet pólů motoru. Zvýšení frekvence zvyšuje otáčky, snížení frekvence je naopak doprovázeno úměrným poklesem rychlosti.

Jaký je princip řízení otáček elektromotoru pomocí frekvenčního měniče

Princip řízení spočívá v dynamické změně frekvence a napětí výstupního signálu tak, aby motor pracoval s optimálním točivým momentem a minimalizoval ztráty. Moderní frekvenční měniče využívají pokročilé řídicí algoritmy, například vektorové řízení nebo řízení podle magnetického toku, které upravují poměr napětí a frekvence (tzv. V/f charakteristika) v reálném čase. Tím se dosahuje vysoká energetická účinnost a zabránění přetížení motoru i pohonné soustavy. Optimalizace výkonu zajišťuje také omezení proudových špiček při rozběhu a plynulou regulaci otáček v širokém rozsahu.

Tip: Při instalaci frekvenčního měniče pro třífázový motor je nezbytné správně dimenzovat kapacitu meziobvodu a zajistit adekvátní chlazení měniče, protože přehřátí může vést k poruchám a snížení životnosti zařízení.

Odborná rada: Frekvenční měnič se hodí pro aplikace vyžadující přesnou regulaci otáček a točivého momentu, například čerpadla, ventilátory nebo dopravníkové systémy. Naopak není vhodný pro jednoduché pohony s konstantní rychlostí, kde by investice do měniče nebyla ekonomicky efektivní.

Jaké jsou hlavní části a komponenty frekvenčního měniče

Frekvenční měnič pro řízení otáček elektromotoru se skládá z několika základních částí, které společně upravují napětí a frekvenci výstupního proudu. Tato kombinace komponent umožňuje přesné nastavení rychlosti a točivého momentu motoru dle požadavků konkrétní aplikace. Následuje detailní popis hlavních částí a jejich funkcí.

Usměrňovač a meziobvod

Usměrňovač převádí vstupní střídavé napětí (typicky 230 V nebo 400 V) na stejnosměrné napětí, přičemž využívá diodové nebo tyristorové můstky. Výsledné DC napětí odpovídá maximální hodnotě vstupního AC napětí, například kolem 540 V DC při síťovém napětí 400 V. Meziobvod obsahuje kondenzátory s kapacitou v řádu stovek až tisíců mikrofaradů a tlumivky, které vyhlazují pulzace a stabilizují DC napětí. Stabilní meziobvod je klíčový pro minimalizaci harmonických zkreslení a zajištění vysoké energetické účinnosti měniče.

Invertor a řídicí jednotka

Invertor sestává z polovodičových spínačů (nejčastěji IGBT tranzistorů) řízených pulzně šířkovou modulací (PWM). Přeměňuje stejnosměrné napětí z meziobvodu zpět na střídavé napětí s proměnnou frekvencí (obvykle od 0 do 400 Hz) a napětím, které odpovídá požadované rychlosti motoru. Řídicí jednotka využívá pokročilé řídicí algoritmy, například vektorové řízení nebo řízení podle točivého momentu, které optimalizují výkon a snižují energetické ztráty. Zároveň monitoruje provozní parametry a aktivuje bezpečnostní funkce proti přetížení, zkratu nebo přehřátí. Tyto ochranné mechanismy zvyšují spolehlivost a životnost celého pohonného systému.

Odborná rada: Častou chybou je nesprávné uzemnění meziobvodu, které může způsobovat elektromagnetické rušení a zkracovat životnost frekvenčního měniče. Doporučuje se pečlivě dodržet výrobní pokyny k uzemnění a stínění kabeláže.

Podrobnější technické informace o principech a komponentách frekvenčních měničů jsou dostupné například na portálu Eagri.cz.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jak frekvenční měnič optimalizuje výkon a snižuje energetické ztráty

Moderní frekvenční měniče využívají pokročilé řídicí algoritmy, které v reálném čase upravují frekvenci a napětí výstupního signálu podle aktuálního zatížení elektromotoru. Tento princip umožňuje přesné řízení otáček a točivého momentu, čímž se optimalizuje výkon motoru a současně výrazně snižují energetické ztráty v celém pohonném systému.

Frekvenční měnič sestává z usměrňovače, meziobvodu a invertoru. Usměrňovač přeměňuje vstupní střídavé napětí na stejnosměrné napětí, které meziobvod stabilizuje a vyhlazuje, čímž umožňuje plynulé a bezvýkyvové napájení invertoru. Invertor poté generuje střídavé napětí s proměnnou frekvencí a amplitudou, která odpovídá požadovaným otáčkám motoru. Tato kombinace minimalizuje ztráty, které by vznikaly při tradičním řízení otáček pomocí mechanických nebo odporových metod.

Další klíčovou funkcí moderních měničů je schopnost regenerace energie. Při brzdění nebo snížení otáček elektromotoru může měnič zpětně vracet až desítky procent elektrické energie do napájecí sítě, což snižuje provozní náklady a zlepšuje ekologickou bilanci zařízení.

• Řídicí algoritmy dynamicky upravují frekvenci v rozsahu 0-400 Hz a napětí tak, aby odpovídaly aktuálnímu zatížení
• Energetická účinnost pohonu se díky plynulému řízení zvyšuje až o 20 % oproti klasickým metodám regulace
• Regenerace energie může dosahovat až 30 % spotřeby v závislosti na typu aplikace
• Meziobvod s kapacitní filtrací stabilizuje napětí a chrání systém před výkyvy napájení
• Invertor generuje výstupní napětí s přesností lepší než 1 % a umožňuje hladký rozběh motoru bez nárazů

Tip: Při zapojování frekvenčního měniče pro řízení třífázového motoru je nezbytné správně dimenzovat kapacitu meziobvodu a optimalizovat parametry řídicích algoritmů podle charakteru zátěže (například čerpadlo versus dopravník), aby bylo dosaženo maximální energetické úspory a minimalizace mechanického opotřebení.

Varování z praxe: Častá chyba je nastavení příliš vysoké frekvence spínání invertoru, která zvyšuje ztráty v měniči a přehřívání motoru, což snižuje celkovou životnost zařízení.

Pro koho se frekvenční měnič hodí: Vhodný je pro aplikace s proměnným zatížením a požadavkem na přesné řízení otáček, například čerpadla, ventilátory nebo dopravníkové systémy. Naopak pro jednoduché motory s konstantním zatížením a nízkými nároky na regulaci se jeho použití nevyplatí z hlediska investičních nákladů.

Jaké jsou výhody použití frekvenčního měniče u elektromotorů

Použití frekvenčního měniče přináší několik klíčových výhod, které výrazně ovlivňují provoz elektromotoru. Díky přesnému řízení otáček elektromotoru zvyšuje energetickou účinnost a zároveň chrání mechanické části stroje. Následují hlavní benefity, které pomáhají optimalizovat výkon i životnost zařízení.

Plynulý rozběh a snížení opotřebení

Frekvenční měnič využívá usměrňovač a invertor k jemnému nastavení rozběhových otáček, což umožňuje plynulý rozběh elektromotoru. Tento princip frekvenčního měniče u elektromotoru snižuje mechanické opotřebení, protože eliminuje nárazové zatížení a prodlužuje dobu bezporuchového provozu.

Úspora energie a prodloužení životnosti

Řízení otáček elektromotoru pomocí frekvenčního měniče zvyšuje energetickou účinnost zařízení. Regulací otáček lze dosáhnout úspory energie až o 30 %. Tím zároveň prodlužuje životnost elektromotoru, protože motor pracuje v optimálním režimu bez nadměrného zatížení.

• Plynulý rozběh snižuje nárazy na mechaniku
• Úspora energie přispívá ke snížení provozních nákladů
• Prodlužuje životnost celého zařízení díky lepší regulaci provozu

V jakých průmyslových aplikacích se frekvenční měniče nejčastěji používají

Frekvenční měnič pro elektromotor slouží k přesnému řízení otáček a tím optimalizuje výkon průmyslových zařízení. V praxi frekvenční měnič reguluje otáčky čerpadel a ventilátorů tak, aby odpovídaly aktuální potřebě, čímž zvyšuje energetickou účinnost a snižuje opotřebení. U dopravníků frekvenční měnič umožňuje plynulé nastavení rychlosti, což zlepšuje tok materiálu a celkovou produktivitu. V CNC strojích pak tento invertor s usměrňovačem a meziobvodem zajišťuje přesné ovládání pohybu podle řídicích algoritmů.

Typické průmyslové aplikace frekvenčních měničů zahrnují:

• Čerpadla – regulace průtoku a tlaku kapaliny
• Ventilátory – řízení rychlosti proudění vzduchu
• Dopravníky – plynulé nastavení rychlosti přepravy materiálu
• CNC stroje – precizní řízení polohy a rychlosti nástrojů

Co je frekvenční měnič a jak pracuje s elektromotorem

Frekvenční měnič mění střídavý proud na stejnosměrný pomocí usměrňovače, ukládá energii v meziobvodu a následně ji zpět převádí na střídavý proud s regulovatelnou frekvencí. Tento proces umožňuje plynulé řízení otáček elektromotoru podle aktuálních požadavků. Při zapojování frekvenčního měniče je třeba dbát na správné připojení napájení a motoru, protože chyby v zapojení mohou vést k poškození zařízení nebo snížení jeho životnosti.

Jak vybrat a správně nakonfigurovat frekvenční měnič pro konkrétní elektromotor

Při výběru frekvenčního měniče pro řízení otáček elektromotoru je nezbytné správně zvolit parametry, které odpovídají specifikacím motoru a jeho provozním podmínkám. Kompatibilita měniče s napájením a požadavky na ochranu zajistí spolehlivost a energetickou účinnost celého systému.

Parametry výkonu a napájení

Výkon frekvenčního měniče musí být minimálně roven výkonu elektromotoru, aby nedocházelo k přetížení a zkrácení životnosti zařízení. Typ napájení, například jednofázové 230 V nebo třífázové 400 V, ovlivní kompatibilitu měniče s vaší elektrickou sítí. Nesprávný výběr výkonu nebo typu napájení vede ke snížení efektivity a může způsobit poruchy.

Řídicí metody a ochranné funkce

Volba řídicího algoritmu, jako je V/f (napětí/frekvence) nebo vektorové řízení, ovlivní přesnost regulace otáček elektromotoru a jeho dynamiku. Moderní frekvenční měniče obsahují usměrňovač a invertor s meziobvodem, které zajišťují stabilní napájení a řízení frekvence. Je třeba také zvolit měnič s adekvátními ochrannými funkcemi proti přetížení, zkratu či přehřátí, aby se zvýšila životnost zařízení a bezpečnost provozu.

Tip: Častou chybou je ignorování ochranných prvků, což vede k častým poruchám a nákladným opravám. Pro složitější aplikace doporučuji zvolit frekvenční měnič s pokročilými bezpečnostními funkcemi a možností komunikace pro monitoring.

Otázka, jak vybrat správný frekvenční měnič pro konkrétní elektromotor, tak spočívá v pečlivém vyhodnocení výkonu, napájení a vhodných řídicích algoritmů.

Jak probíhá zapojení frekvenčního měniče krok za krokem

Zapojení frekvenčního měniče pro řízení otáček elektromotoru začíná připojením napájecího napětí k jeho vstupním svorkám. Následně se výstupy měniče propojují s třífázovým elektromotorem, přičemž je nutné správně zařadit usměrňovač a invertor, které zabezpečují přeměnu a řízení střídavého proudu. Meziobvod frekvenčního měniče udržuje stabilní napětí a umožňuje efektivní řízení otáček prostřednictvím řídicích algoritmů. Nastavení parametrů měniče, jako jsou maximální a minimální frekvence, akcelerační a decelerační časy, přímo ovlivňuje jeho správnou funkci a energetickou účinnost. Bezpečnost při zapojení je klíčová, proto je nutné dodržovat ochranná opatření včetně odpojení napájení před manipulací.

Jak se připojuje frekvenční měnič k elektromotoru krok za krokem

1. Připojení napájení – zajistěte správné připojení vstupního napětí měniče podle technických podkladů výrobce.
2. Propojení s elektromotorem – připojte výstupní svorky měniče k třífázovému motoru s ohledem na správnou fázovou posloupnost.
3. Nastavení parametrů – konfigurujte frekvenční měnič podle typu motoru a požadovaného režimu řízení otáček elektromotoru.
4. Kontrola bezpečnosti – ověřte uzemnění a ochranné prvky, proveďte test bez zatížení motoru.
5. Spuštění a ladění – spusťte měnič a nastavte optimální parametry pro požadovaný provoz.

Jaké bezpečnostní funkce a ochrany nabízí frekvenční měniče

Frekvenční měnič je zařízení, které umožňuje řízení otáček elektromotoru pomocí řízení frekvence napájecího napětí. Kromě základní funkce řízení frekvence a napětí obsahuje také řadu ochranných funkcí, které zajišťují bezpečný provoz a ochranu jak elektromotoru, tak samotného měniče. Mezi nejdůležitější ochranné funkce patří:

• ochrana proti přetížení, která aktivuje odpojení při nadměrném proudu a zabraňuje poškození motoru i měniče
• tepelná ochrana proti přehřátí měniče a motoru, která sleduje teplotu a zabraňuje škodám způsobeným vysokou teplotou
• ochrana proti zkratu na výstupu měniče, která okamžitě reaguje na zkratové stavy a minimalizuje riziko požáru či poškození
• kontrola meziobvodu a řízení řídicích algoritmů pro stabilní a bezpečný provoz

Jaké chyby se často dělají při zapojení frekvenčního měniče

Častou chybou je nesprávné zapojení uzemnění a nedostatečné dimenzování kabelů, což může způsobit rušení nebo selhání ochranných funkcí. Nesprávná konfigurace ochrany přetížení vede často k předčasnému odpojení nebo naopak k nechráněnému provozu. Proto je správná instalace a nastavení parametrů klíčové pro využití všech bezpečnostních funkcí a zajištění dlouhé životnosti zařízení.

Jak provádět diagnostiku a údržbu frekvenčních měničů

Pravidelná diagnostika frekvenčních měničů je klíčová pro spolehlivé řízení otáček elektromotoru a zachování vysoké energetické účinnosti celého systému. Diagnostika zahrnuje kontrolu nastavených parametrů, sledování teploty měniče i meziobvodu a vyhodnocení chybových hlášení generovaných řídicími algoritmy. Teplota měniče, zejména v oblasti usměrňovače a invertoru, by neměla překročit výrobou stanovené limity, jinak hrozí zkrácení životnosti zařízení.

Pro udržení bezporuchového provozu frekvenčního měniče doporučuji pravidelnou údržbu, která zahrnuje:

• kontrolu a čištění ventilátorů a chladičů
• ověření správného zapojení a stavu kabeláže
• aktualizaci firmware měniče podle doporučení výrobce
• sledování a zaznamenávání provozních dat pro včasné odhalení odchylek

Tip: Častou chybou je podcenění pravidelné kontroly teploty a zanedbání čištění větrání, což vede k přehřívání a poruchám. Diagnostika a údržba frekvenčních měničů se hodí zejména tam, kde je kladen důraz na dlouhodobou spolehlivost, zatímco v krátkodobých nebo experimentálních aplikacích může být tato péče méně prioritní.

Jak frekvenční měnič ovlivňuje elektromagnetické rušení a jeho potlačení

Frekvenční měnič patří mezi klíčové komponenty pro řízení otáček elektromotoru, využívá usměrňovač, meziobvod a invertor k přesné regulaci rychlosti a zvyšování energetické účinnosti. Při své práci však generuje elektromagnetické rušení, které může ovlivnit okolní elektroniku a průmyslové zařízení. Toto rušení vzniká především vysokofrekvenčními spínacími impulzy invertoru a rychlými změnami napětí.

Pro potlačení elektromagnetického rušení se u frekvenčních měničů používají:

• filtry vstupní a výstupní pro eliminaci vysokofrekvenčních špiček
• stínění kabelů a komponent pro omezení vyzařování rušení
• správné uzemnění a dodržení EMC norem v návrhu instalace

Tip: Nevhodné uzemnění nebo chybějící filtry často vedou k rušení, které zhoršuje spolehlivost celého řízení otáček elektromotoru. Proto je důležité dbát na kvalitní EMC opatření od začátku instalace frekvenčního měniče.

Časté dotazy

Co je to frekvenční měnič a jak funguje?

Frekvenční měnič přeměňuje střídavé napětí na stejnosměrné a zpět na střídavé s regulovanou frekvencí, což umožňuje řízení otáček elektromotoru.

Jak zapojit frekvenční měnič k třífázovému motoru?

Zapojení zahrnuje připojení napájení k měniči, výstupních vodičů k motoru, nastavení parametrů měniče a ověření funkčnosti podle výrobce.

Jaký je princip řízení otáček elektromotoru pomocí frekvenčního měniče?

Princip spočívá v regulaci frekvence a napětí výstupního proudu, což přímo ovlivňuje rychlost otáček motoru.

Jaké jsou výhody použití frekvenčního měniče?

Výhody zahrnují plynulý rozběh, snížení mechanického opotřebení, úsporu energie až o 30 % a prodloužení životnosti motoru.

Jaké bezpečnostní funkce má frekvenční měnič?

Frekvenční měnič obsahuje ochrany proti přetížení, přehřátí, zkratu a podnapětí, které zajišťují bezpečný provoz zařízení.

Jak se provádí diagnostika a údržba frekvenčního měniče?

Diagnostika zahrnuje kontrolu parametrů, teploty a chybových hlášení; údržba zahrnuje čištění ventilátorů a pravidelné kontroly.

Jak frekvenční měnič ovlivňuje elektromagnetické rušení?

Frekvenční měnič generuje elektromagnetické rušení, které se potlačuje filtry, stíněním kabelů a správným uzemněním.

Jak vybrat správný frekvenční měnič pro motor?

Důležitý je výkon motoru, typ napájení, požadavky na řízení a ochranu; správný výběr zajistí efektivní a spolehlivý provoz.

Jaké chyby se často dělají při zapojení frekvenčního měniče?

Časté chyby jsou nesprávné připojení vodičů, špatné nastavení parametrů a nedodržení bezpečnostních pravidel.

Kde se frekvenční měniče nejčastěji používají?

Používají se v průmyslu pro řízení dopravníků, čerpadel, ventilátorů, kompresorů a CNC strojů.

Jaké jsou hlavní komponenty frekvenčního měniče a jak spolu spolupracují?

Frekvenční měnič se skládá ze vstupního usměrňovače, meziobvodu s kondenzátory a výstupního měniče, které společně upravují střídavý proud na požadovanou frekvenci a napětí.

Jak frekvenční měnič snižuje energetické ztráty při provozu elektromotoru?

Regulací frekvence a napětí přizpůsobuje otáčky motoru aktuální zátěži, čímž může snížit spotřebu energie až o 30 % oproti běžnému provozu bez regulace.

Jak správně nakonfigurovat frekvenční měnič pro konkrétní typ elektromotoru?

Je potřeba nastavit parametry jako jmenovitý proud, napětí, frekvence a charakteristiku motoru v řádu několika kroků podle návodu výrobce měniče.

Jak probíhá krok za krokem zapojení frekvenčního měniče k elektromotoru?

Nejdříve se připojí vstupní napájení, poté výstupní vodiče k motoru, následně se nastaví parametry měniče, a nakonec se provede zkouška a uvedení do provozu.

V jakých průmyslových aplikacích se frekvenční měniče nejčastěji využívají?

Nejčastěji se používají v dopravních systémech, čerpadlech, ventilátorech a obráběcích strojích pro efektivní řízení otáček a úsporu energie.
