Význam označení 220 380 voltů na elektromotoru a jeho čtení

Označení 220/380 V na elektromotoru ukazuje na hodnoty napětí, pro která je motor konstruovaný, a přímo souvisí s typem zapojení vinutí. Správné pochopení tohoto značení je klíčové pro bezpečný provoz třífázového motoru a optimalizaci jeho výkonu bez rizika poškození. V některých případech je nutné doplnit kondenzátor startu, zejména u jednofázových variant.

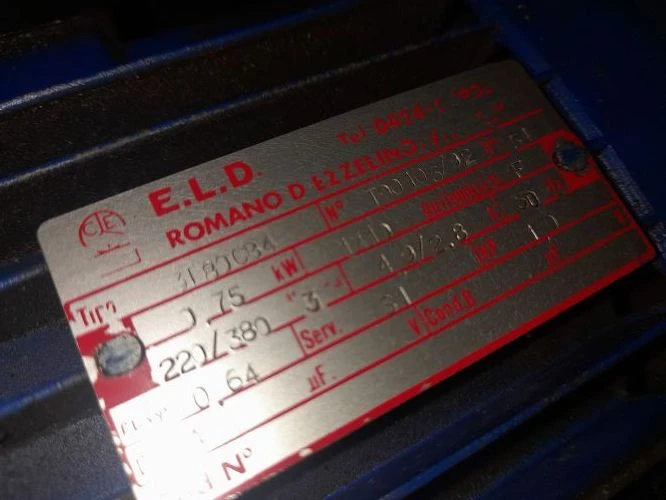

Co znamená označení 220/380 V na elektromotoru

Označení 220/380 V na elektromotoru udává dvě možné hodnoty jmenovitého napětí, při kterých může motor pracovat. Napětí 380 voltů odpovídá zapojení vinutí do hvězdy, zatímco 220 voltů se vztahuje k zapojení do trojúhelníku. Tento systém značení umožňuje přizpůsobit třífázový motor různým síťovým napětím a zvyšuje jeho univerzálnost při použití.

Zapojení do hvězdy, které odpovídá 380 V, využívá tří vodičů s fázovým napětím nižším než napětí mezi fázemi, což zajišťuje nižší proudové zatížení motoru při startu. Naopak zapojení do trojúhelníku, při 220 V, znamená přímé spojení vinutí mezi fázemi, což vede k vyššímu proudu a většímu momentu na hřídeli.

Návod jak pochopit označení 220/380 V na elektromotoru

• Elektromotor s označením 220/380 V je třífázový motor, který lze připojit k síti s jedním z těchto napětí podle potřeby.
• Zapojení vinutí do hvězdy odpovídá vyššímu napětí 380 V a nižšímu proudu.
• Zapojení vinutí do trojúhelníku odpovídá nižšímu napětí 220 V a vyššímu proudu.
• Správné čtení značení elektromotoru je klíčové pro jeho motorovou ochranu a správné připojení k zásuvkám 380 V nebo 220 V.
• Barevné značení vodičů pomáhá správně identifikovat zapojení vinutí a zabránit chybám při instalaci.

Toto označení 220/380 V na motoru tedy znamená, že motor je konstruován pro provoz ve dvou základních zapojeních, která odpovídají různým hodnotám napětí v elektrické síti.

Jak funguje zapojení elektromotoru do hvězdy a trojúhelníku

Zapojení vinutí elektromotoru určuje, jaké napětí bude na motoru působit, a tím i jeho provozní parametry. U třífázových motorů s označením 220/380 V jde o dvě základní možnosti zapojení – do hvězdy a do trojúhelníku. Pochopení rozdílu mezi těmito způsoby je klíčové pro správné připojení motoru a jeho bezpečný provoz.

Princip zapojení do hvězdy (Y)

Při zapojení do hvězdy jsou vinutí motoru spojena společným bodem, což umožňuje provoz na vyšší napětí 380 V mezi fázemi. Toto zapojení snižuje proud v jednotlivých vinutích a je běžné u moderních třífázových motorů. Napětí 380 V je standardní hodnotou v průmyslových sítích, jak popisuje odborný portál Eagri.cz.

Princip zapojení do trojúhelníku (Δ)

Zapojení do trojúhelníku znamená propojení vinutí do uzavřeného kruhu, kdy je napětí mezi fázemi 220 V. Tento způsob zapojení se používá pro motorovou ochranu při nižším napětí a umožňuje vyšší proudový odběr. Napětí 220 V je typické pro starší nebo méně výkonné stroje, kde není potřeba vyšší napětí.

Praktické využití jednotlivých zapojení

• Zapojení do hvězdy se využívá především pro provoz na 380 V, což je standard v moderních průmyslových instalacích.
• Zapojení do trojúhelníku slouží pro nižší napětí 220 V, často v domácích nebo menších provozech.
• Hvězdné zapojení je běžnější, protože snižuje zatížení vinutí a zlepšuje motorovou ochranu.
• Správné čtení označení 220/380 V na elektromotoru pomáhá zvolit odpovídající zapojení vinutí a zajistit bezpečný provoz.

Tip: Při přepínání mezi zapojením do hvězdy a trojúhelníku je třeba vždy dodržet barevné značení vodičů a respektovat hodnoty napětí, jinak hrozí poškození motoru nebo selhání motorové ochrany.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

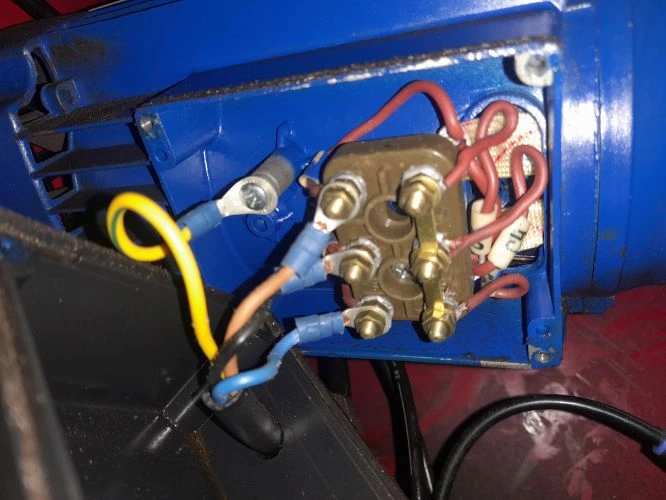

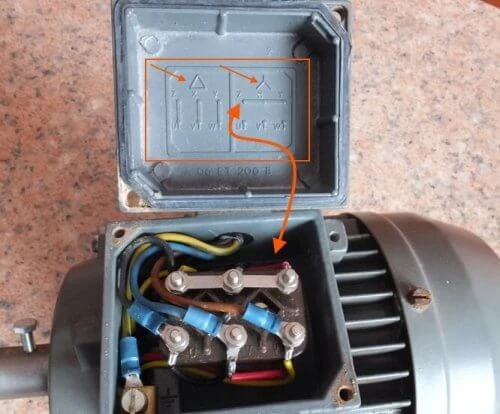

Jak rozpoznat a přepínat zapojení svorkovnice elektromotoru

Svorkovnice elektromotoru je klíčovým prvkem pro správné zapojení třífázového motoru označeného 220/380 V. Postup, jak číst označení 220 380 V na elektromotoru, vyžaduje pochopení rozdílu mezi svorkovnicemi s 3 a 6 vodiči. Svorkovnice s 3 vodiči umožňuje pevné zapojení vinutí, obvykle do trojúhelníku, zatímco svorkovnice se 6 vodiči umožňuje přepínání mezi zapojením do hvězdy a trojúhelníku.

Přepínání zapojení vinutí na svorkovnici s 6 vodiči spočívá ve správném propojení začátků a konců vinutí podle barevného značení vodičů a schématu na štítku motoru. Zapojení do hvězdy se používá pro vyšší napětí (380 V), zatímco zapojení do trojúhelníku umožňuje provoz na nižší napětí (220 V). Správné přepojení je zásadní pro motorovou ochranu, aby nedošlo k poškození vinutí a zkratu.

• Svorkovnice s 3 vodiči nabízí pevné zapojení bez možnosti přepínání
• Svorkovnice se 6 vodiči umožňuje změnu zapojení mezi hvězdou a trojúhelníkem
• Přepínání závisí na správném propojení vinutí podle barevného značení vodičů
• Nesprávné zapojení může poškodit motor nebo kondenzátor startu

Tip: Při přepojování vždy dodržujte schéma výrobce a kontrolujte, zda jsou vodiče správně označené, aby bylo zajištěno bezpečné připojení a optimální výkon motoru.

Jak připojit třífázový elektromotor na jednofázovou síť 220 V

Připojení třífázového elektromotoru na jednofázovou síť 220 V není přímočaré kvůli absenci třífázového napájení. Pro správný rozběh a provoz motoru se využívá kondenzátor, který vytváří potřebný fázový posun. Tento princip umožňuje motoru pracovat i z jednofázového zdroje, ovšem s omezeným výkonem a nutností dodržet bezpečnostní pravidla.

Funkce rozběhového kondenzátoru

Kondenzátor startu vytváří fázový posun přibližně o 90°, čímž simuluje druhou fázi potřebnou pro rozběh třífázového motoru. Tento fázový posun umožní motoru nastartovat na jednofázové síti 220 V, která jinak nemá dostatek fází k sepnutí vinutí. Bez kondenzátoru by třífázový motor na jednofázové síti jednoduše nenastal.

Výběr kapacity kondenzátoru

Kapacita kondenzátoru se volí podle výkonu motoru a doporučených tabulek výrobce. Obvyklá hodnota se pohybuje mezi 70 až 100 mikrofaradů na kilowatt výkonu. Správná kapacita zajistí optimální fázový posun a tím i efektivní rozběh i provoz při sníženém výkonu motoru.

Omezení a bezpečnostní aspekty

Při provozu na jednofázovou síť s kondenzátorem dosahuje motor přibližně 50 % nominálního výkonu. Kondenzátor může zůstat nabitý i po vypnutí, proto se doporučuje připojit rezistor pro bezpečné vybíjení. Správné zapojení vinutí a motorová ochrana jsou nezbytné pro bezpečný a spolehlivý provoz.

Tip: Barevné značení vodičů usnadňuje správné zapojení vinutí a minimalizuje riziko chyb při připojování.

Jaký je význam barevného značení vodičů u elektromotoru

Barevné značení vodičů u elektromotoru slouží k jednoznačné identifikaci funkcí jednotlivých vodičů a zajišťuje bezpečné zapojení vinutí, zejména u třífázových motorů s označením 220/380 V. Modrý vodič představuje nulový vodič, který je nezbytný pro správné uzemnění a vyvážený chod motoru. Zelenožlutý vodič označuje ochranný vodič PE, který chrání zařízení i obsluhu před úrazem elektrickým proudem díky přímému spojení s ochranným zemněním.

Fázový vodič bývá označen hnědou nebo červenou barvou a přivádí napětí potřebné k roztočení elektromotoru. Správné barevné značení vodičů je klíčové pro motorovou ochranu i bezpečné připojení k zásuvkám 380 V.

• Modrý vodič – nulový vodič
• Zelenožlutý vodič – ochranný vodič PE
• Hnědý nebo červený vodič – fázový vodič

Tip: Na co si dát pozor – nesprávné propojení vodičů může způsobit poškození motoru nebo ohrožení bezpečnosti. Proto vždy dodržujte platné normy a barevné značení vodičů.

Jaký je význam napětí 220 380 V u elektromotoru

Význam 220 380 na elektromotoru označuje možnosti připojení k jednofázové nebo třífázové síti, přičemž správné zapojení vodičů podle barev usnadňuje jeho bezpečné a efektivní provozování.

Bezpečnost a ochrana při zapojení motoru a zásuvek 220/380 V

Bezpečnost zapojení elektromotorů 220 380 V je klíčová pro spolehlivý provoz i ochranu uživatelů. Správné dimenzování motorové ochrany, dodržení proudového zatížení a pravidelná údržba zásuvek zajišťují dlouhou životnost motoru a eliminují riziko havárií.

Dopady nesprávného zapojení na životnost motoru

Nesprávné zapojení vinutí třífázového motoru může způsobit přetížení některých částí, což vede k přehřátí a poškození izolace. Dlouhodobý provoz v takových podmínkách zkracuje životnost motoru a může vyvolat poruchy vinutí nebo kondenzátoru startu. Častou chybou je i nesprávné barevné značení vodičů, které ztěžuje kontrolu a údržbu.

Bezpečnostní normy a legislativa

Zásuvky 380 V musí splňovat bezpečnostní normy ČSN, zahrnující krytí IP44 až IP67, aby odolaly prachu a stříkající vodě. Správné barevné značení vodičů a odpovídající motorová ochrana podle jmenovitého proudu (například 6,8 A) minimalizují riziko úrazů elektrickým proudem a přetížení. Legislativa vyžaduje pravidelnou kontrolu a dotažení spojů pro zachování bezpečnosti.

Tip: Při instalaci a údržbě elektromotorů 220/380 V vždy respektujte bezpečnostní předpisy a používejte správně dimenzované ochranné prvky, abyste předešli poškození zařízení i ohrožení zdraví.

Časté dotazy

Co znamená označení 220/380 V na elektromotoru?

Označení ukazuje, že motor lze zapojit do sítě 220 V (trojúhelník) nebo 380 V (hvězda), což závisí na zapojení vinutí.

Jaký je rozdíl mezi zapojením do hvězdy a trojúhelníku?

Hvězda znamená napětí 380 V mezi fázemi, trojúhelník 220 V; hvězda je běžnější v moderních sítích.

Jak připojit třífázový motor na jednofázovou síť 220 V?

Použijte rozběhový kondenzátor, který vytváří fázový posun ±90°, motor má pak asi 50 % nominálního výkonu.

Jak se správně přepíná zapojení svorkovnice elektromotoru?

Svorkovnice se 6 vodiči umožňuje přepínání mezi hvězdou a trojúhelníkem správným propojením začátků a konců vinutí.

Jaké barvy mají vodiče v elektrickém zapojení motoru?

Modrá je nulový vodič, zelenožlutá ochranný PE, hnědá nebo červená fáze, dle platných norem a bezpečnostních pravidel.

Jaká je doporučená motorová ochrana?

Motorová ochrana by měla odpovídat jmenovitému proudu motoru, například 6,8 A, aby zabránila přetížení.

Jaký průřez vodičů je vhodný pro zásuvku 380 V a proud 16 A?

Podle GOST je vhodný průřez vodiče 1,5 až 4 mm² pro zásuvku 380 V a proud 16 A.

Co se stane při nesprávném zapojení motoru?

Nesprávné zapojení může způsobit přehřátí a výrazné zkrácení životnosti motoru.

Jaké jsou bezpečnostní normy pro zásuvky 220/380 V?

Zásuvky musí mít stupeň ochrany IP44 až IP67 a splňovat normy ČSN pro bezpečnost uživatelů.

Jak se měří napětí u elektromotoru?

Měří se napětí mezi fázemi (max. 380 V) a mezi fází a nulou (max. 220 V) pomocí vhodného měřicího přístroje.

Co znamená zkratka KV u elektromotoru?

KV označuje počet otáček motoru za minutu při jednom voltu napětí, například 100 KV znamená 100 otáček za minutu na 1 V.

Kolik voltů má třífázové napájení označené 380 V?

Napětí 380 V udává mezi fázemi třífázové soustavy, přičemž mezi fází a nulou je obvykle 220 V.

Jaké jsou základní typy elektromotorů?

Mezi základní typy patří asynchronní, synchronní a stejnosměrné elektromotory s rozdílnou konstrukcí a použitím.

Jak zjistit výkon elektromotoru podle štítku?

Výkon je uveden v kilowattech (kW) nebo koňských silách (HP), například 1,5 kW znamená motor o výkonu 1,5 kilowattu.

Jak ovlivňuje zapojení do hvězdy nebo trojúhelníku výkon elektromotoru?

Zapojení do trojúhelníku umožňuje vyšší proud a výkon, zatímco zapojení do hvězdy snižuje napětí a výkon motoru na přibližně 58 %.
