Jak správně provést reverzní zapojení třífázového elektromotoru
Reverzní zapojení třífázového elektromotoru umožňuje změnit směr jeho otáčení jednoduše a bezpečně. Pro správné provedení je klíčové porozumět schématu zapojení motoru, ať už se jedná o zapojení na 220 V, hvězdu nebo trojúhelník. Praktické rady pomohou předejít chybám a zajistí spolehlivý provoz i při použití frekvenčního měniče.
💡 Klíčové informace
- Reverzní zapojení třífázového elektromotoru se provádí přepojením dvou fází, nejčastěji U a V nebo U a W.
- Napětí běžně používaných motorů je 400 V při frekvenci 50 Hz, s fázovým napětím 230 V a sdruženým 400 V.
- Při zapojení do hvězdy jsou cívky vystaveny 230 V, při trojúhelníku 400 V, což ovlivňuje výkon motoru.
- Skluz motoru je obvykle 3-5 %, což znamená rozdíl otáček rotoru vůči synchronním otáčkám.
- Používání reverzního přepínače a stykačů zvyšuje bezpečnost a umožňuje snadnou změnu směru otáčení bez manuálního přepojování vodičů.
Jak bezpečně provést reverzní zapojení třífázového elektromotoru
Reverzní zapojení třífázového elektromotoru změnou pořadí dvou fází, obvykle fází U a V, umožňuje bezpečně změnit směr otáčení rotoru. Tento postup vyžaduje přesné dodržení bezpečnostních pravidel, protože práce s elektroinstalací představuje riziko úrazu elektrickým proudem a mechanického poškození motoru. Následuje detailní návod, jak správně provést reverzní zapojení třífázového motoru krok za krokem.
Příprava na reverzní zapojení
Před zahájením prací vždy nejprve odpojte napájení motoru od elektrické sítě, aby nedošlo k náhodnému spuštění nebo zásahu elektrickým proudem. Použijte nářadí s izolovanými rukojeťmi a ověřte pomocí zkoušečky, že je motor skutečně bez napětí. Zajistěte, aby motor byl zcela zastaven a nemohl se během zásahu roztočit. Doporučuje se mít k dispozici aktuální schéma zapojení třífázového elektromotoru, kde jsou jasně označeny fáze U, V a W. Tento postup platí stejně pro zapojení motoru 220 V i pro zapojení hvězda trojúhelník. Přepojování fází nikdy neprovádějte za chodu motoru.
Postup přepojení fází
- Odpojte motor od zdroje napájení – zajistěte vypnutím jističe nebo odpojením pojistek, aby bylo napájení zcela odpojeno.

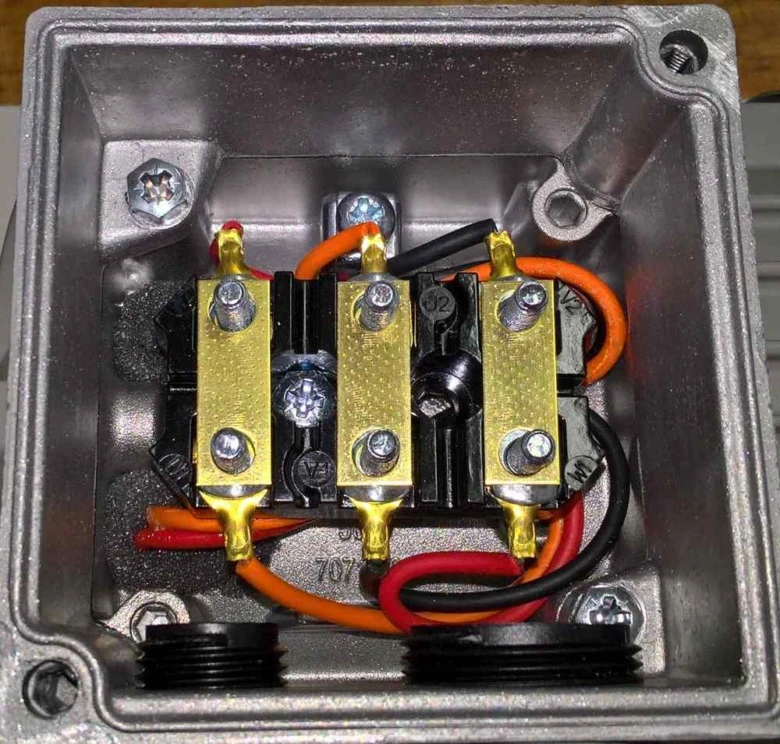

- Otevřete kryt svorkovnice motoru – identifikujte svorky označené U, V a W podle schématu.
- Odpojte vodiče na svorkách fází U a V – zaznamenejte jejich původní umístění pro správné přepojení.
- Přepojte vodič původně připojený na fázi U na svorku V a vodič původně na fázi V na svorku U – tím změníte směr točivého magnetického pole.
- Pečlivě zkontrolujte pevnost a správnost všech spojů – uvolněné svorky mohou způsobit jiskření, přehřátí nebo poruchu motoru.
- Zavřete kryt svorkovnice a zajistěte, aby nedošlo k náhodnému kontaktu s vodiči.
- Připojte motor zpět k napájení a připravte se na testování.
Tento postup reverzního zapojení mění směr otáčení třífázového elektromotoru bez zásahu do dalších částí elektroinstalace. Reverzní přepínač nebo stykačové zapojení často umožňuje změnu směru otáčení jednoduše bez nutnosti manuálního přepojování vodičů.
Kontrola a testování po zapojení
Po dokončení přepojení proveďte kontrolu směru otáčení motoru. Použijte otáčkoměr nebo vizuálně sledujte směr otáčení rotoru. Spusťte motor bezpečně, přičemž dodržujte bezpečnou vzdálenost a používejte ochranné pomůcky. Pokud motor netočí ve správném směru, zopakujte přepojení fází U a V. Kontrola po reverzaci je nezbytná pro správnou funkci motoru a jeho dlouhou životnost.
Tip: Častá chyba při reverzním zapojení třífázového elektromotoru je zapomenutí odpojit napájení, což může vést k vážnému úrazu elektrickým proudem. Reverzní zapojení je vhodné především pro kvalifikované elektrikáře a údržbáře se základními znalostmi elektroinstalace; laikům doporučuji vyhledat odbornou pomoc.
Princip změny směru otáčení u třífázových elektromotorů
Princip změny směru otáčení u třífázových elektromotorů vysvětluje základní fyzikální jev, který umožňuje reverzní chod třífázového elektromotoru. Změnou pořadí připojení fází lze snadno a bezpečně ovlivnit směr otáčení rotoru bez nutnosti zásahu do samotné konstrukce motoru.
Co je to točivé magnetické pole
Točivé magnetické pole vzniká v třífázovém elektromotoru díky střídavému proudu ve třech vinutích, která jsou posunuta o 120 stupňů elektrického úhlu. Tento elektromagnetický jev vytváří rotující magnetické pole, které působí na rotor motoru a způsobuje jeho otáčení. Točivé magnetické pole je základem pro práci třífázových motorů a jeho směr určuje směr otáčení rotoru. Elektromagnetismus zde zajišťuje plynulý a efektivní přenos energie mezi statorem a rotorem.
Jak změna pořadí fází ovlivňuje směr otáčení
Směr otáčení rotoru třífázového motoru lze změnit přepojením dvou ze tří fází – například fáze U a fáze V. Tento jednoduchý zásah způsobí reverzní chod třífázového elektromotoru, protože se změní směr točivého magnetického pole, aniž by došlo ke změně elektrických parametrů motoru. Reverzní přepínač motoru nebo správné schéma zapojení třífázového motoru umožňuje bezpečné a rychlé přepojení fází.
- Reverzní zapojení nevyžaduje zásah do vinutí motoru.
- Přepojení dvou fází zajišťuje změnu směru otáčení bez poškození motoru.
- Správné zapojení elektromotoru 220V a kontrola po reverzaci jsou klíčové pro bezpečnost při zapojení motoru.
- U motorů zapojených hvězda trojúhelník lze reverzní chod provést obdobně, přičemž je třeba dbát na správný postup spínání.
Pro detailní návod, jak správně přepojit otáčení třífázového motoru, doporučuji konzultovat ověřené zdroje, například dTest, kde jsou uvedena podrobná schémata včetně reverzního zapojení. Také použití frekvenčního měniče motoru může usnadnit řízení směru otáčení bez mechanických přepojení.
Elektrické parametry a zapojení motoru pro reverzní chod

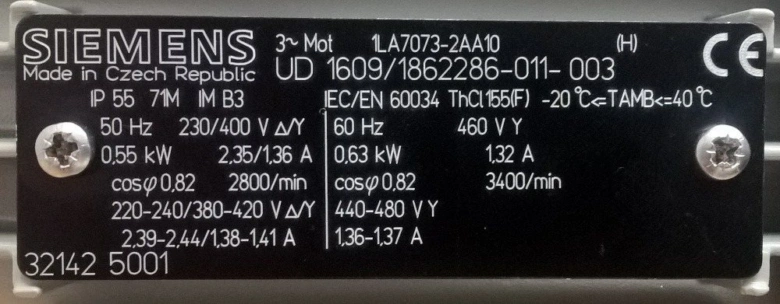

Třífázové elektromotory v běžné průmyslové síti pracují s napětím 400 V a frekvencí 50 Hz. Fázové napětí v této soustavě činí standardně 230 V. Toto rozlišení je klíčové pro správné zapojení motoru a jeho následný výkon. Zapojení do hvězdy snižuje napětí na vinutí motoru na 230 V, což vede k výkonu přibližně jedné třetiny nominálního výkonu. Naopak zapojení do trojúhelníku umožňuje využít plné sdružené napětí 400 V, čímž motor dosahuje svého maximálního výkonu.
Při reverzním zapojení třífázového elektromotoru je nezbytné dbát na správné přepólování dvou fází, což změní směr otáčení rotoru, aniž se mění napěťové hodnoty nebo způsob připojení. Schéma zapojení třífázového motoru reverzně proto vychází z klasického zapojení do hvězdy nebo trojúhelníku, případně z kombinace obou, pokud se používá zapojení motoru hvězda trojúhelník s reverzním chodem.
Reverzní přepínač motoru musí být konstruován tak, aby zajistil bezpečnost při zapojení motoru, zabránil přepólování všech tří fází najednou a minimalizoval riziko zkratu. Použití frekvenčního měniče motoru může nabídnout elektronickou variantu reverzního chodu bez mechanických přepínačů, ovšem vyžaduje správné nastavení parametrů.
| Parametr | Zapojení do hvězdy | Zapojení do trojúhelníku |
|---|---|---|
| Napětí na vinutí | 230 V | 400 V |
| Výkon motoru | cca 33 % nominálu | 100 % nominálu |
| Použití při reverzaci | vhodné pro nižší výkonové aplikace | vhodné pro plný výkon a zatížení |
Jak správně zapojit 3f motor pro reverzní chod na 230V
Pro reverzní chod při zapojení do hvězdy (230 V) stačí prohodit dvě fáze na napájecí straně. Toto jednoduché opatření změní směr otáčení motoru bez nutnosti zásahu do vinutí. Při zapojení elektromotoru 220V je však nutné zkontrolovat, zda jde o zapojení do hvězdy nebo trojúhelníku, aby nedošlo k přetížení či poškození motoru.
Tipy pro reverzní zapojení třífázového motoru zahrnují důslednou kontrolu stavu izolace a správné dimenzování jističů, protože nesprávné přepojení může vést k přehřátí nebo trvalému poškození vinutí. Reverzní zapojení se hodí především tam, kde je potřeba obousměrný chod stroje, například u dopravníků nebo vratných zařízení, naopak není vhodné pro aplikace s vysokou dynamikou spouštění a zastavování bez odpovídající ochrany.
Reverzní přepínače a stykače pro snadnou změnu směru otáčení
Typy reverzních přepínačů
Reverzní přepínače umožňují změnu směru otáčení třífázového elektromotoru přepojením dvou fází na svorkovnici. Manuální reverzní přepínač je mechanický spínač, který vyžaduje fyzický zásah k prohození fází, obvykle L1 a L3, a je vhodný pro občasné použití. Jeho nevýhodou je riziko chybného zapojení a potenciální nebezpečí při práci pod napětím. Cena těchto přepínačů se pohybuje od 300 do 1500 Kč v závislosti na typu a proudové zatížitelnosti.
Automatické reverzní přepínače využívají stykače řízené tlačítky nebo řídicí elektronikou, které umožňují změnu směru otáčení bez manuální manipulace s vodiči. Tento systém zahrnuje tavné pojistky s jmenovitým proudem odpovídajícím motoru (např. FU1, FU2), které chrání před přetížením a zkratem. Automatické ovládání zvyšuje bezpečnost a je vhodné pro časté přepínání směru otáčení, například v průmyslových aplikacích s více než 10 reverzacemi denně.
Tip: Při výběru reverzního přepínače zvažte frekvenci změn směru otáčení – pro méně než 5 přepnutí denně postačí manuální přepínač, pro vyšší frekvenci volte stykačové ovládání s pojistkami a nadproudovou ochranou.
Stykačová zapojení pro reverzní chod
Stykačové zapojení pro reverzní chod třífázového elektromotoru sestává ze dvou stykačů – KM1 pro přímý chod a KM2 pro reverzní chod. Reverzace se provádí přepojením fází L1 a L3 mezi stykači, což mění směr točivého magnetického pole. Každý stykač je chráněn tavnou pojistkou (např. FU1, FU2) přizpůsobenou jmenovitému proudu motoru, která zamezuje poškození vinutí při zkratu.
Ovládání zahrnuje vypínací tlačítko SB1 a zapínací tlačítka SB2 (pro KM1) a SB3 (pro KM2). Stykače mají spínací a rozpínací kontakty (KM1.1, KM2.1, KM1.2, KM2.2), které zajišťují bezpečné sepnutí a zároveň blokují současné sepnutí obou stykačů, čímž se předchází závažnému zkratu sítě. Nadproudové relé FA1 monitoruje proud motoru a při překročení nastavené hodnoty (například 1,1nominálního proudu) motor vypne.
- Stykače KM1 a KM2 umožňují bezpečnou změnu směru otáčení bez mechanického přepojování vodičů
- Tavné pojistky FU1 a FU2 chrání motor před zkratem a přetížením
- Nadproudové relé FA1 detekuje přetížení a odpojí motor včas
- Tlačítka SB1, SB2 a SB3 zajišťují jednoduché a bezpečné ovládání motoru
Odborná rada: Při instalaci stykačového zapojení vždy dodržujte schéma zapojení motoru a stykačů, zejména pokud používáte zapojení hvězda trojúhelník nebo napětí 220 V. Nezapomeňte na instalaci tavných pojistek odpovídajících jmenovitému proudu motoru a pravidelně kontrolujte jejich stav. Použití frekvenčního měniče motoru může zajistit plynulou regulaci otáček a reverzní chod bez mechanických přepínacích prvků, avšak vyžaduje pečlivé dodržení návodu výrobce.
Bezpečnostní aspekty při reverzním zapojení
Při reverzním přepojení motoru je nezbytné vždy odpojit napájení a zajistit, aby nedošlo k současnému sepnutí obou stykačů, což by vedlo k závažnému zkratu a poškození zařízení. Doporučuje se instalovat tavné pojistky a nadproudové relé nastavené na hodnotu jmenovitého proudu motoru, například 4 A pro motor s výkonem 1,5 kW. Kontrola správného směru otáčení po zapojení je nutná buď vizuálně, nebo pomocí otáčkoměru.
- Zajistěte správné uzemnění motoru dle normy ČSN EN 60204-1
- Nepřepínejte směr otáčení za chodu motoru, aby nedošlo k mechanickému poškození
- Používejte tavné pojistky s rychlou charakteristikou typu aM pro ochranu proti zkratu
- Nadproudové relé nastavte přesně na jmenovitý proud motoru pro ochranu proti přetížení
Tip: Častou chybou je nedostatečná kontrola blokování stykačů, která může vést k jejich současnému sepnutí. Použijte mechanickou nebo elektrickou vzájemnou blokaci stykačů, aby se tato situace vyloučila.
Pro koho je reverzní zapojení vhodné a kdy ne
Reverzní zapojení pomocí stykačů a přepínačů je vhodné pro průmyslové i domácí aplikace, kde je potřeba měnit směr otáčení motoru s výkonem od 0,5 kW do několika kilowattů. U motorů s vysokou frekvencí spínání nebo tam, kde je vyžadována přesná regulace otáček, doporučuji použít frekvenční měnič s reverzní funkcí.
Naopak reverzní zapojení manuálním přepínačem není vhodné pro aplikace s častým přepínáním a tam, kde je nutná vysoká bezpečnost a rychlost reakce. Pro malé jednofázové motory s kondenzátorem je lepší použít speciální kondenzátorové reverzní
Reverzní zapojení u motorů s frekvenčními měniči
Reverzní zapojení třífázového elektromotoru řízeného frekvenčním měničem vyžaduje přesné dodržování technické dokumentace výrobce měniče. Frekvenční měnič umožňuje změnu směru otáčení motoru softwarovým přepojením fází nebo pomocí externího reverzního přepínače, čímž odpadá nutnost manuálního přehazování vodičů na svorkovnici motoru. Nesprávné přepojení, například záměna napájecích a výstupních svorek měniče, může vést k přetížení, přehřátí nebo trvalému poškození elektroniky měniče, proto je bezpečnost při zapojení zásadní.
Jak správně provést reverzní zapojení třífázového motoru s frekvenčním měničem spočívá v přesném použití schématu zapojení doporučeného výrobcem motoru a měniče. U motorů zapojených hvězda trojúhelník s reverzním chodem je nutné dodržet správný přepojovací postup, který zahrnuje odpojení napájení a kontrolu správného pořadí fází, aby nedošlo k mechanickému poškození motoru nebo poruše měniče. Reverzace směru otáčení se u měničů často provádí softwarovým nastavením, případně přepínačem, který mění pořadí výstupních fází.
Chyby při reverzním zapojení třífázového elektromotoru a jak se jim vyhnout
Mezi nejčastější chyby patří přepojení fází bez odpojení napájení, což může způsobit elektrický oblouk a poškození kontaktů stykačů nebo měniče. Dále nesprávné připojení výstupních svorek měniče, například záměna L1, L2, L3 s U, V, W motoru, vede k nesprávnému chodu nebo poškození zařízení. Doporučuje se před reverzací vždy ověřit zapojení pomocí měřicích přístrojů a zkontrolovat kompatibilitu motoru s frekvenčním měničem dle technických listů. Dodržování bezpečnostních pravidel, včetně odpojení napájení a uzemnění podle ČSN EN 60204-1, minimalizuje riziko úrazu i poškození zařízení.
Údržba a kontrola motoru po reverzním zapojení
Údržba a kontrola motoru po reverzním zapojení vyžaduje pravidelnou pozornost, aby se předešlo nadměrnému opotřebení vinutí a přehřívání. Správný monitoring a preventivní zásahy prodlužují životnost motoru a udrží jeho výkon na optimální úrovni.
Dopad reverzace na vinutí motoru
Reverzní zapojení mění pořadí fází, což může ovlivnit proudové a tepelné zatížení vinutí motoru. Pokud nejsou dodrženy správné postupy, může dojít k přehřívání motoru a postupnému poškození izolace vinutí. Zvýšené tepelné namáhání zkracuje životnost motoru a zvyšuje riziko poruchy.
Tip: Pro prevenci přehřívání a poškození vinutí motoru je nezbytné pravidelně kontrolovat teplotu motoru a zajistit správné chlazení. Reverzní zapojení by mělo odpovídat doporučenému schématu zapojení třífázového motoru s ohledem na bezpečnost při zapojení motoru.
Kontrola skluzu a přehřívání motoru
Skluz motoru ovlivňuje jeho efektivitu a výkon. Reverzní zapojení může způsobit změny v magnetickém poli, které někdy vedou ke zvýšenému skluzu. Zvýšený skluz znamená nižší točivý moment a vyšší spotřebu energie.
Doporučuji pravidelně provádět měření skluzu a sledovat teplotu motoru, zejména u zapojení elektromotoru 220V a instalací s frekvenčním měničem motoru. Kontrola vinutí pomocí ohmmetru nebo speciálních testerů pomáhá odhalit případné poruchy izolace dříve, než dojde k vážnějším škodám.
Tipy pro reverzní zapojení třífázového motoru
Při reverzním zapojení používejte reverzní přepínač motoru, který umožní bezpečnou změnu směru otáčení bez nutnosti fyzického přepojování vodičů. Dodržujte schéma zapojení motoru hvězda trojúhelník, pokud je vyžadováno pro správný start motoru a jeho provoz.
Na co si dát pozor:
- Nesprávné zapojení fází může vést k nesprávnému chodu nebo poškození motoru.
- Nepodceňujte bezpečnost při zapojení motoru, vždy vypněte napájení před manipulací.
- Pravidelně kontrolujte stav kontaktů a stykačové zapojení motoru, aby nedocházelo k jiskření či přehřívání.
Pro koho se reverzní zapojení hodí: zejména u strojů vyžadujících změnu směru otáček (například dopravníky, čerpadla). Pro koho ne: u motorů bez potřeby reverzního chodu, kde by přepojování mohlo zbytečně komplikovat obsluhu a údržbu.
Reverzní zapojení třífázového elektromotoru správně provedené s pravidelnou údržbou a kontrolou prodlouží životnost motoru a zlepší jeho bezpečnost i efektivitu.
Časté dotazy
Jaký je správný postup pro reverzní zapojení třífázového elektromotoru?
Reverzní zapojení se provádí přepojením dvou fází motoru, například vodičů U a V, vždy při odpojeném napájení pro bezpečnost.
Proč je důležité odpojit napájení před reverzním zapojením motoru?
Odpojení napájení zabraňuje úrazu elektrickým proudem a mechanickému poškození motoru při přepojování.
Jaký vliv má zapojení do hvězdy a do trojúhelníku na výkon motoru?
Zapojení do hvězdy vystavuje cívky napětí 230 V a motor dosahuje cca 33 % nominálního výkonu, zatímco zapojení do trojúhelníku na 400 V plný výkon.
Jak lze reverzně zapojit motor řízený frekvenčním měničem?
U motorů s frekvenčními měniči je nutné dodržovat manuál výrobce, protože nesprávné přepojení může poškodit měnič.
Jak často by měla probíhat kontrola motoru po reverzním zapojení?
Pravidelná kontrola teploty, měření odporu vinutí a sledování skluzu by měla probíhat minimálně každých 6 měsíců.
Jaké jsou nejčastější chyby při reverzním zapojení třífázového motoru?
Nejčastější chyby jsou přepojení za chodu, nesprávné prohození fází a nedodržení bezpečnostních pravidel.
Jaký je vliv reverzního zapojení na životnost vinutí motoru?
Správné reverzní zapojení nezkracuje životnost vinutí, ale nesprávné přepojení může vést k přehřátí a poškození vinutí.
Je možné reverzní zapojení provést u motorů zapojených do hvězdy i do trojúhelníku?
Ano, reverzní zapojení lze provést u obou zapojení přepojením dvou fází, ale je třeba dbát na správné napětí a parametry motoru.
Jak zjistím směr otáčení motoru po reverzním zapojení?
Směr otáčení lze ověřit pomocí otáčkoměru nebo vizuální kontrolou směru otáčení rotoru při spuštění.
Jaké jsou bezpečnostní prvky při použití stykačů pro reverzní chod motoru?
Stykače jsou chráněny tavnými pojistkami, nadproudovými relé a vypínacími tlačítky, které zabraňují přetížení a poškození motoru.
Jak správně proměřit třífázový elektromotor před reverzním zapojením?
Před reverzním zapojením je třeba změřit odpor vinutí pomocí ohmmetru a zkontrolovat izolační odpor minimálně 1 MΩ, aby se předešlo poškození motoru.
Jak se liší reverzní zapojení u třífázového motoru ve hvězdě a v trojúhelníku?
Při reverzním zapojení se pro oba způsoby mění pořadí dvou fázových vodičů, přičemž ve hvězdě i trojúhelníku je třeba zachovat správné spojení vinutí, aby nedošlo ke zkratu.
