Jak se v elektrotechnice označuje fáze a nula písmeny a barvami

V elektrotechnice se fáze označuje písmenem L a nulový pracovní vodič písmenem N, což zajišťuje přehlednou identifikaci obvodů podle platných norem elektroinstalace. Správné barevné značení vodičů spolu s tímto písmenným označením tvoří základní bezpečnostní standard, který zabraňuje záměně zapojení a chrání před úrazem elektrickým proudem.

Jaká jsou písmenová označení fáze a nulového vodiče v elektrotechnice?

Fázový vodič se v elektrotechnice označuje písmenem L, nulový vodič písmenem N a ochranný vodič kombinací PE. Tyto písmenové symboly pro fázi a nulu v elektřině vycházejí z mezinárodních norem IEC a ČSN, které zajišťují srozumitelnost při montáži a opravách. Správné označení vodičů elektrotechnika vyžaduje, aby instalatér vždy dodržel jak písmenné, tak barevné značení vodičů, které je pro vizuální identifikaci nezbytné.

• L – fázový vodič (z anglického Line)
• N – nulový vodič (z anglického Neutral)
• PE – ochranný vodič (z anglického Protective Earth)

„Jednoznačná identifikace vodičů pomocí písmen a barev je základním pilířem bezpečnosti při jakémkoliv zásahu do elektrického rozvodu,“ uvádí odborníci v oboru elektroinstalací.

Jaké písmeno označuje fázi v elektrotechnice?

Fázový vodič je v elektrickém zapojení označen písmenem L. Toto označení pochází z anglického slova Line a definuje vodič pod napětím, který přivádí elektrickou energii do spotřebiče. V jednofázových sítích 230 V se používá hnědá barva, zatímco v třífázových sítích 400 V rozlišujeme fáze L1 (hnědá), L2 (černá) a L3 (šedá). Správné označení fáze L a nulového vodiče N v elektrotechnice je klíčové pro bezpečný provoz každého elektrického zařízení.

Jaké písmeno označuje nulový vodič?

Nulový vodič se v elektroinstalaci označuje písmenem N, které je zkratkou anglického termínu Neutral. Tento vodič slouží k uzavření elektrického obvodu a vrací proud zpět ke zdroji. Standardně musí mít světle modrou barvu, která nesmí být použita pro žádný jiný účel. Co znamenají písmena L a N v elektrickém zapojení, by měl znát každý, kdo se pohybuje v blízkosti rozvaděčů. Odborná rada: Vždy ověřte napětí multimetrem, protože fázový vodič vykazuje 230 V vůči ochrannému vodiči, zatímco nulový vodič 0 V; spoléhání se pouze na barvu izolace může být kvůli neodborným zásahům v minulosti rizikové.

Co znamená označení PE u vodičů?

Ochranný vodič nese označení PE, což je zkratka pro Protective Earth neboli ochranné uzemnění. Tento vodič je zásadní pro bezpečnost značení vodičů, protože odvádí nebezpečné napětí při poruše izolace mimo dosah uživatele. Ochranný vodič musí být vždy označen žlutozelenou kombinací barev, přičemž jedna barva musí pokrývat 30 až 70 % povrchu vodiče na každých 15 mm délky. Tento vodič se hodí pro všechna zařízení s kovovým krytem, pro která je uzemnění zákonnou podmínkou. Naopak u instalací s dvojitou izolací, tedy třídou ochrany II, tento vodič není vyžadován.

Odborná rada: Při identifikaci vodičů pomocí štítků dbejte na to, aby byly vyrobeny z odolných materiálů jako polyester nebo nylon a splňovaly třídu reakce na oheň minimálně B dle ČSN EN 13501-1. Častá chyba: používání nečitelných nebo neodolných papírových štítků, které v rozvaděči degradují a znemožňují bezpečnou údržbu.

Otázka: Jak se značí fáze a nula v elektrickém rozvodu, pokud je vodičů více než šest?

V takovém případě se kromě písmenných symbolů L a N často využívá číselné označení vodičů. To výrazně usnadňuje orientaci v komplexních průmyslových instalacích a odpovídá projektové dokumentaci.

Otázka: Je indikační šroubovák spolehlivý pro identifikaci fáze?

Indikační šroubovák není stoprocentně spolehlivý, protože může reagovat na indukované napětí, které není skutečným pracovním napětím 230 V. Pro přesnou identifikaci vždy použijte multimetr, který spolehlivě rozliší fázový vodič od nulového.

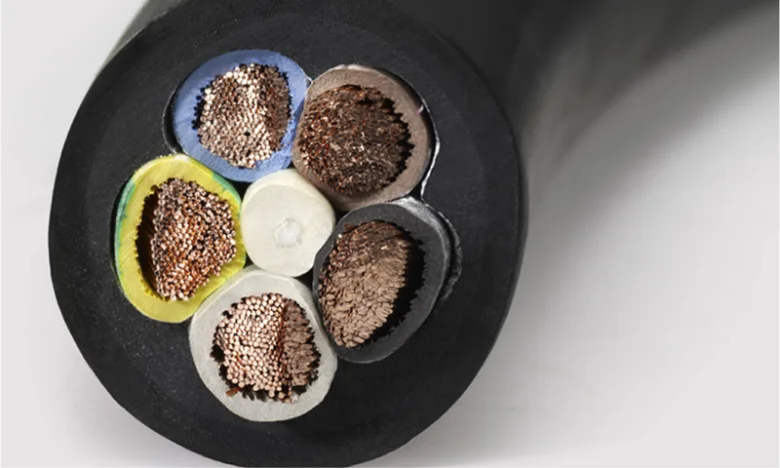

Jaké jsou standardní barvy vodičů fáze, nuly a ochranného uzemnění?

Správné barevné značení vodičů v elektroinstalaci je klíčové pro zajištění bezpečnosti a přehlednosti při zapojování elektrických obvodů. Normy elektroinstalace, jako jsou IEC a ČSN, jasně definují, jaká barva a písmenný symbol odpovídají konkrétní funkci vodiče, čímž se minimalizuje riziko úrazu elektrickým proudem při údržbě.

Jakou barvou se značí fáze v elektrotechnice?

Fázový vodič, v elektrotechnice označovaný písmenem L z anglického Line, se standardně značí hnědou, černou nebo šedou barvou. V běžných jednofázových sítích 230 V převažuje hnědá barva, zatímco v třífázových rozvodech 400 V se používá kombinace hnědé (L1), černé (L2) a šedé (L3). Barevné značení vodičů musí vždy odpovídat platným normám, aby nedošlo k záměně. Častá chyba: použití nesprávné barvy vodiče pro fázi, což může vést k nebezpečným situacím při budoucích opravách. Na co si dát pozor: vždy ověřte shodu s dokumentací projektu, neboť starší instalace mohou využívat odlišné standardy, například všechny vodiče bílé nebo černé.

Jakou barvou se označuje nulový vodič?

Nulový vodič, který v obvodu uzavírá proudovou cestu, je mezinárodně standardizován modrou barvou a značí se písmenem N z anglického Neutral. Doporučuje se používat světlý odstín modré, aby nedocházelo k záměně s jinými vodiči, přičemž tato barva nesmí být použita pro jiné účely než pro nulové nebo střední body. Jednotné označení vodičů elektrotechnika vyžaduje, aby modrý vodič nebyl nikdy využit pro vedení fáze. Pro přehlednost v rozvaděčích doporučuji využívat kabelové štítky elektrotechnika z materiálů jako polyester nebo nylon, které musí splňovat třídy reakce na oheň A1, A2 nebo B dle ČSN EN 13501-1.

Jaká barva je určena pro ochranný vodič?

Ochranný vodič, označovaný zkratkou PE z anglického Protective Earth, je povinně vyznačen kombinací žlutozelené barvy. Tato kombinace musí být provedena tak, aby jedna barva pokrývala 30 až 70 procent povrchu vodiče na každých 15 mm délky. Žlutozelená barva je striktně vyhrazena pouze pro ochranný účel a nesmí být použita pro fázové ani nulové vodiče. Toto barevné a písmenové značení vodičů tvoří základní systém, který zajišťuje funkčnost a spolehlivost každé moderní elektroinstalace. Odborná rada: ochranný vodič nesmí být nikdy jistěn ani přeznačován a jeho identifikace musí být jasná a jednoznačná po celé délce vedení.

Otázka: Jak spolehlivě identifikovat fázi v instalaci?

Orientační identifikace pomocí indikačního šroubováku není stoprocentně spolehlivá kvůli riziku indukovaného napětí. Přesnější identifikaci provedete multimetrem, kdy fázový vodič vykazuje napětí 230 V vůči ochrannému vodiči, zatímco nulový vodič vykazuje 0 V.

Otázka: Pro koho je toto značení určeno a pro koho nikoliv?

Standardní značení L, N a PE je určeno pro běžné střídavé (AC) systémy v domácích a průmyslových instalacích. Toto značení se nehodí pro DC systémy, kde se fáze (póly) označují odlišně, a to červenou barvou pro kladný pól a bílou pro záporný pól.

Jaké normy a standardy upravují značení vodičů v elektrotechnice?

Bezpečnost značení vodičů v elektroinstalaci podléhá přísným pravidlům definovaným mezinárodní normou IEC a jejími národními implementacemi, jako je česká norma ČSN, které tvoří základní evropský standard pro elektroinstalace. Tyto normy elektroinstalace určují, jaké jsou standardní barvy a písmena pro fázi a nulu, aby byla zajištěna jednoznačná identifikace vodičů při servisu či údržbě. Správný způsob označení fáze a nuly v elektrických instalacích vyžaduje použití písmen L (Line) pro fázový vodič a N (Neutral) pro nulový vodič, přičemž ochranný vodič se značí kombinací písmen PE (Protective Earth).

Při provádění prací na elektrických rozvodech musíte dodržovat následující technické požadavky:

• Barevné značení vodičů musí být vždy v souladu s aktuálními předpisy: hnědá, černá nebo šedá pro fázi (L), světle modrá pro nulový vodič (N) a žlutozelená kombinace pro ochranný vodič (PE).
• Kabelové štítky elektrotechnika musí být vyrobeny z materiálů odolných vůči teplu, vlhkosti a mechanickému otěru, jako je polyester, nylon nebo akryl, splňující třídy reakce na oheň A1, A2 nebo B dle ČSN EN 13501-1.
• Minimální velikost štítků pro čitelnost a soulad s normami je stanovena na 3,5 mm, přičemž štítky musí zůstat čitelné po celou dobu životnosti kabelu.
• Žlutozelená kombinace barev na ochranném vodiči musí být provedena tak, že jedna barva pokrývá 30 až 70 % povrchu vodiče na každých 15 mm délky.

Odborná rada: Při výběru značení vždy volte samolaminovací kabelové štítky nebo návlečky, které chrání potisk před vyblednutím vlivem okolního prostředí. Častá chyba: používání papírových štítků bez laminace, které v rozvaděčích ztrácejí čitelnost již po několika měsících provozu. Toto značení se hodí pro trvalou identifikaci v rozvaděčích v rámci profesionální elektroinstalace, ale nehodí se pro dočasné provizorní zapojení, kde hrozí záměna vodičů při demontáži a následné riziko úrazu elektrickým proudem.

Otázka: Jaký je rozdíl mezi označením vodičů v AC a DC systémech?

V systémech střídavého proudu (AC) používáme standardní značení L, N a PE s barvami hnědá, modrá a žlutozelená. V systémech stejnosměrného proudu (DC) se fáze a nula v tomto smyslu nevyskytují, přičemž kladný pól se označuje červenou barvou a záporný pól bílou barvou.

Otázka: Lze pro identifikaci vodičů použít pouze indikační šroubovák?

Indikační šroubovák slouží pouze k orientační identifikaci, protože může reagovat na indukované napětí a poskytnout falešný výsledek. Pro přesnou identifikaci je nutné použít multimetr, kterým ověříte napětí 230 V mezi fází a ochranným vodičem, zatímco mezi nulovým vodičem a ochranným vodičem musí být naměřeno 0 V.

Jak bezpečně identifikovat a ověřit fázi a nulový vodič?

Správná identifikace vodičů je základním pilířem, jak se označuje fáze L a nulový vodič N v elektrotechnice. I když normy elektroinstalace jasně definují barevné značení vodičů, v praxi se vždy řiďte zásadou ověření skutečného stavu. Fázový vodič (L) nese napětí 230 V vůči ochrannému vodiči (PE), zatímco nulový vodič (N) by měl vykazovat nulový potenciál.

Postup pro ověření vodičů v instalaci

1. Vypnutí napájení – před jakoukoli manipulací zajistěte odpojení obvodu od zdroje elektrické energie.
2. Vizuální kontrola – prověřte barevné značení vodičů, kde hnědá nebo černá barva obvykle značí fázi L a modrá nulový vodič N.
3. Měření multimetrem – zapněte přístroj na střídavé napětí a změřte rozdíl potenciálů mezi zkoumaným vodičem a ochranným kolíkem v zásuvce.
4. Interpretace výsledků – naměřená hodnota 230 V potvrzuje fázový vodič, nulový vodič vykazuje hodnotu blízkou nule.

Odborná rada: Indikační šroubovák detekuje fázový vodič průchodem proudu přes tělo uživatele, ale pozor na indukované napětí, které může způsobit falešný svit doutnavky. Tato metoda se hodí pro rychlou orientaci, nikoli pro přesné měření. Častá chyba: spoléhání se pouze na barvu izolace bez fyzického ověření multimetrem, což může vést k úrazu elektrickým proudem. Tento postup je vhodný pro zkušené kutily, ale pro osoby bez elektrotechnické kvalifikace je bezpečnější přenechat veškeré zásahy do elektroinstalace odborníkům. Pro trvalou přehlednost v rozvaděčích využívejte kabelové štítky elektrotechnika.

Historie a původ označení vodičů v elektrotechnice

Historie označování vodičů odráží snahu o zvýšení bezpečnosti práce s elektřinou a sjednocení postupů napříč evropským kontinentem. Postupná unifikace, kterou definují moderní normy elektroinstalace, nahradila dřívější lokální zvyklosti a zmatky v zapojení.

Původ písmen L, N a PE

Písmena používaná pro identifikaci vodičů vycházejí z anglické terminologie a stala se celosvětovým standardem. Písmeno L označuje fázi jako zkratku pro Line, tedy linku přivádějící elektrický proud. Písmeno N zastupuje neutrální vodič odvozený od anglického Neutral. Ochranný vodič nese označení PE, což odpovídá termínu Protective Earth, tedy ochranné uzemnění. Toto označení vodičů v elektrotechnice umožňuje technikům okamžitou orientaci v rozvaděčích.

Vývoj barevného značení vodičů

Barevné značení vodičů vzniklo jako přímá reakce na rostoucí počet úrazů elektrickým proudem způsobených záměnou vodičů. Původní instalace používaly často jednotné barvy izolace, což činilo opravy rizikovými. Zavedení mezinárodních norem přineslo přehlednost a zvýšilo bezpečnost značení vodičů v praxi. Dnes definují barvy přísné elektrotechnické normy, které musí dodržovat každý montážník.

• Fázový vodič (L): standardně černá, hnědá nebo šedá barva.
• Nulový vodič (N): výhradně světle modrá barva.
• Ochranný vodič (PE): kombinace zelené a žluté barvy.

Odborná rada: Při servisu starších instalací vždy ověřte skutečnou funkci kabelů zkoušečkou, protože historické normy se od současných liší. Častá chyba: spoléhání se pouze na barvu izolace u instalací realizovaných před rokem 1990. Barevné standardy se v minulosti vyvíjely a starší rozvody mohou mít nulový vodič označený barvou, která dnes přísluší fázi. V komplexních systémech doporučuji využívat kabelové štítky elektrotechnika pro trvalou identifikaci vodičů. Pro koho se toto značení hodí: pro všechny revizní techniky a elektrikáře při údržbě. Pro koho se nehodí: pro laiky provádějící neodborné zásahy do instalace bez znalosti norem.

Časté dotazy k označení fáze a nuly v elektrotechnice

Otázka: Jak se označuje fáze a nula v elektrotechnice?

Fázový vodič je označen písmenem L, nulový vodič písmenem N a ochranný vodič PE. Barevně se využívá hnědá, černá nebo šedá pro fázi, modrá pro nulu a žlutozelená pro ochranu.

Otázka: Jaké jsou standardní barvy vodičů fáze a nuly?

Fázový vodič má barvu hnědou, černou nebo šedou, nulový vodič modrou a ochranný vodič vždy žlutozelenou.

Otázka: Proč se fáze označuje písmenem L?

Písmeno L pochází z anglického termínu Line, který v elektrotechnice označuje fázové vedení.

Otázka: Jaká je minimální velikost kabelových štítků?

Minimální velikost štítků pro označení vodičů elektrotechnika je 3,5 mm, což zajišťuje čitelnost po dobu životnosti.

Otázka: Jak bezpečně identifikovat fázi a nulový vodič?

Použijte indikační šroubovák k detekci, ale výsledek vždy potvrďte multimetrem, který mezi fází a PE naměří 230 V.

Otázka: Jaké barvy se používají v třífázových sítích?

V třífázových sítích se barvy dělí na hnědou pro L1, černou pro L2 a šedou pro L3.

Otázka: Co znamená označení PE u vodiče?

PE znamená Protective Earth, tedy ochranný vodič, který má povinnou žlutozelenou barvu.

Otázka: Jaké normy upravují značení vodičů?

Značení vodičů upravují mezinárodní normy IEC a národní ČSN, které definují pravidla pro písmena L a N.

Otázka: Jaké materiály se používají pro kabelové štítky?

Používají se materiály jako polyester nebo nylon, které jsou mechanicky odolné a splňují požadavky na požární bezpečnost.

Otázka: Může indikační šroubovák ukázat falešnou fázi?

Ano, šroubovák může reagovat na indukované napětí, proto není 100% spolehlivý a vyžaduje ověření měřicím přístrojem.

Otázka: Jak se označují vodiče v domácí elektrické instalaci?

Fáze se označuje písmenem L a barvou hnědou, nulový vodič písmenem N a modrou barvou.

Otázka: Jaké chyby vznikají při nesprávném označení vodičů?

Nesprávné označení může vést k úrazu elektrickým proudem, zkratu nebo nevratnému poškození připojeného zařízení.

Otázka: Proč je důležité dodržovat barevné značení vodičů?

Barevné značení zvyšuje bezpečnost značení vodičů a usnadňuje orientaci při instalaci i následných opravách elektroinstalace.

Otázka: Jak se označuje fáze a nula v elektrickém rozvodu?

Fáze je označena písmenem L a nulový vodič písmenem N, což jsou standardy, kterými se řídí normy elektroinstalace.

Otázka: Jaké jsou rozdíly v barevném značení vodičů mezi zeměmi?

Existují rozdíly v barevném značení, proto vždy ověřte místní technické normy před zahájením prací v zahraničí.

Odborná rada: Častá chyba je spoléhání na barvu izolace u starších instalací, kde nemusí odpovídat současným normám; vždy fyzicky změřte napětí mezi vodiči. Tato doporučení se hodí pro zkušené kutily, ale pro rozsáhlé úpravy rozvodů vždy doporučuji konzultaci s autorizovaným elektrikářem.
