Kompletní návod: Jak připojit termostat k topnému systému správně
Správné připojení termostatu k topnému systému zajistí efektivní regulaci teploty a nižší náklady na energii. Tento návod vás provede krok za krokem zapojením pokojového nebo digitálního termostatu ke kotli včetně nastavení hystereze pro přesné řízení vytápění. Dodržení správných postupů předejde častým chybám a zajistí spolehlivý provoz celého systému.
Podstata v kostce
- Digitální termostaty umožňují nastavení až 6-9 týdenních programů pro efektivní regulaci teploty.
- Správná výška montáže termostatu je přibližně 150 cm od podlahy pro přesné snímání teploty.
- Hystereze 2 °C znamená zapnutí topení při 18 °C a vypnutí při 22 °C při požadované teplotě 20 °C.
- Každý stupeň Celsia nižší teploty v interiéru přináší cca 6 % úsporu nákladů na vytápění.
- Při instalaci je nutné vypnout napájení a správně připojit vodiče dle barevného označení (R, C, W, Y atd.).
Jak připravit termostat a nástroje pro instalaci
Pro bezpečné a správné připojení termostatu k topnému systému je nezbytné vždy nejprve vypnout napájení jističem nebo servisním spínačem. Tím se zabrání riziku úrazu elektrickým proudem během instalace. Dalším krokem je kontrola stavu vodičů pomocí multimetru v režimu kontinuity a měření napětí mezi svorkami R (napájení 24 V) a C (společný vodič), kde by mělo být přibližně 24 V střídavého nebo stejnosměrného napětí podle typu termostatu. Tyto kroky zajistí bezpečnou a správnou instalaci, která je základem pro efektivní regulaci teploty a úsporu energie topení.
K instalaci pokojového nebo digitálního termostatu budete potřebovat následující nástroje:
- šroubovák (Phillips nebo plochý) pro upevnění krytu a připojení vodičů do svorek
- odizolovač na přesné odstranění izolace z vodičů bez poškození jejich jádra
- multimetr pro měření napětí, odporu a ověření správného zapojení vodičů
- bezkontaktní zkoušečku napětí pro rychlé ověření vypnutí napájení před manipulací
- případně vrták a vodováhu pro přesné umístění termostatu na stěnu
Před samotným zapojením doporučuji ověřit kompatibilitu termostatu s vaším topným systémem, zejména pokud jde o napájecí napětí (24 V nebo 230 V) a typ kotle (plynový, elektrický, podlahové vytápění). K dispozici by měl být také detailní návod k instalaci od výrobce, který obsahuje schéma zapojení vodičů podle barev a funkcí (R, C, W, Y, G, O/B, Aux/E). Častou chybou je připojení vodičů do nesprávných svorek, což může způsobit nefunkčnost termostatu nebo poškození kotle.
Návod jak připojit a správně nastavit termostat topení
Po instalaci je klíčové správně nastavit hysterezi termostatu, která obvykle činí 1,5-2 °C. To znamená, že při požadované teplotě 20 °C se topení zapne při poklesu na 18 °C a vypne při dosažení 22 °C. Nastavení hystereze ovlivňuje stabilitu teploty a zabraňuje častému spínání kotle, čímž prodlužuje jeho životnost a snižuje spotřebu energie. Programovatelné termostaty umožňují nastavit týdenní režimy s různými teplotami pro den, noc, pracovní dny a víkendy, což může snížit náklady na vytápění o 10-15 %. U chytrých termostatů lze navíc využít dálkové ovládání a optimalizaci podle venkovní teploty.
Tip: Při instalaci bezdrátového termostatu k plynovému kotli je třeba zajistit stabilní signál mezi termostatem a přijímačem, umístit přijímač mimo kovové překážky a dodržet doporučenou vzdálenost do 30 metrů.
Správná příprava a instalace termostatu včetně přesného zapojení vodičů, ověření napájení, nastavení hystereze a programování výrazně ovlivní komfort vytápění a úsporu energie ve vašem domově.

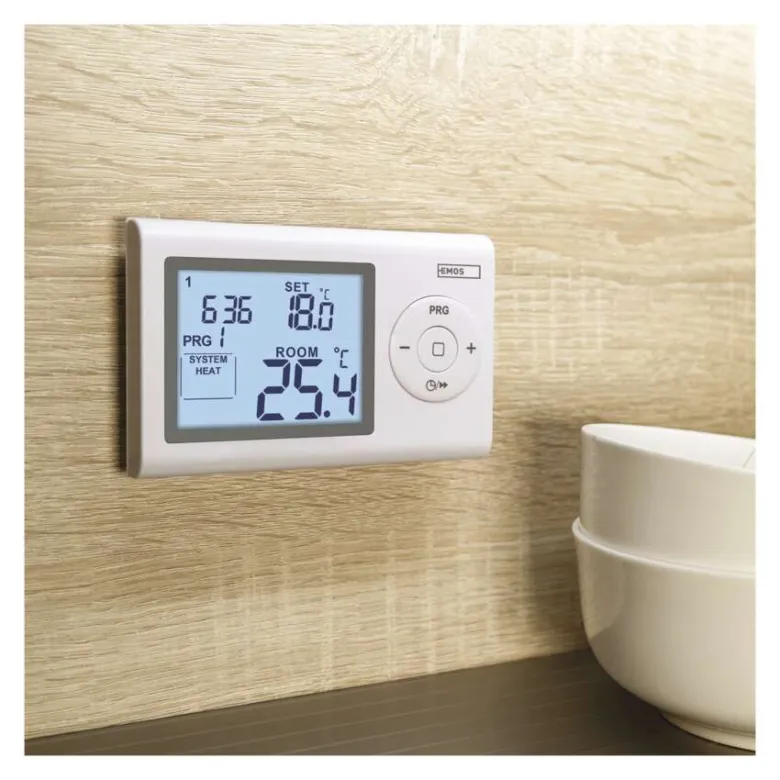

Správné umístění termostatu v místnosti
Správné umístění termostatu v místnosti výrazně ovlivňuje přesnost měření teploty a tím i efektivitu regulace topného systému. Termostat se doporučuje instalovat na vnitřní stěnu ve výšce přibližně 150 cm od podlahy, což odpovídá úrovni vzduchu, který dospělí běžně v místnosti vnímají. Tato výška minimalizuje vliv teplotních vrstev, které se tvoří blízko podlahy nebo stropu.
Termostat musí být umístěn mimo přímé sluneční záření, protože sluneční paprsky mohou zvýšit teplotu v okolí senzoru až o 3-5 °C, což vede k předčasnému vypínání topení a následnému podchlazení místnosti. Stejně tak je nutné vyhnout se instalaci v blízkosti zdrojů tepla, jako jsou radiátory, krby nebo elektrické spotřebiče, které mohou zvýšit lokální teplotu a zkreslit měření.
Dále je zásadní vyvarovat se umístění termostatu v místech s průvanem – například u oken, dveří nebo větracích otvorů. Průvan může ochlazovat okolí termostatu o 2-4 °C, což způsobuje časté a zbytečné spínání topení. Vlhkost v blízkosti koupelen nebo kuchyní rovněž negativně ovlivňuje funkčnost termostatu, proto se instalace v těchto prostorách nedoporučuje.
Častá chyba: montáž termostatu za záclony nebo do rohů místnosti, kde je omezený průtok vzduchu, vede k nepřesnému měření a nesprávné regulaci teploty. Volný průtok vzduchu kolem termostatu je proto nezbytný pro správnou funkci.
| Umístění termostatu | Doporučená výška | Nevhodné lokality | Vliv na měření |
|---|---|---|---|
| Vnitřní stěna | 150 cm od podlahy | U oken, dveří, za záclonami, v rozích | Přesné měření teploty vzduchu v místnosti |
| Mimo zdroje tepla | – | Radiátory, krby, spotřebiče | Zamezení falešného zvýšení teploty |
| Mimo průvan | – | Větrací otvory, průvanové zóny | Eliminace ochlazování senzoru |
| Mimo vlhkost | – | Koupelny, kuchyně | Zabránění poškození termostatu a chybám v měření |
Pro koho se to hodí: Správné umístění termostatu je klíčové pro všechny typy topných systémů, zejména digitální a programovatelné termostaty, které vyžadují přesné měření pro efektivní regulaci a úsporu energie.
Pro koho NE: U velmi malých místností (do 8 m²) nebo prostor s neustálými teplotními výkyvy (např. místnosti s častým větráním) může být potřeba individuální přístup k umístění termostatu, případně použití externích čidel.
Jak nastavit termostat topení pro efektivní vytápění
Pro správné nastavení pokojového termostatu je nezbytné zajistit jeho ideální umístění podle uvedených zásad. Kvalitní digitální termostat instalovaný ve správné poloze umožní přesné snímání teploty a optimalizaci topného cyklu, což vede k úspoře energie topení až o 10-15 % ročně. Při zapojení termostatu ke kotli je důležité, aby měření nebylo ovlivněno vnějšími faktory, což zajistí spolehlivý provoz systému a efektivní využití paliva či elektřiny.

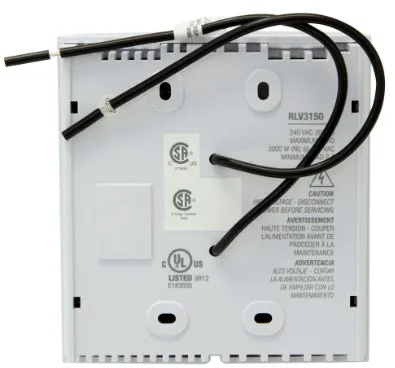

Krok za krokem: Zapojení vodičů termostatu k topnému systému
Krok za krokem připojení termostatu k topení vyžaduje dodržení přesných postupů a bezpečnostních pravidel. Správné barevné označení vodičů a jejich funkce usnadní instalaci a minimalizuje riziko chyb při zapojení.

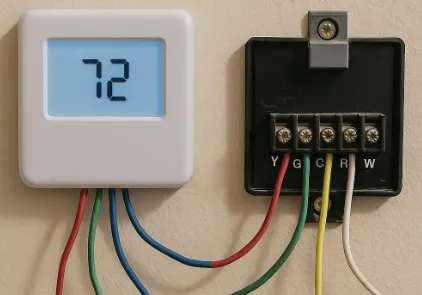

Barevné označení vodičů a jejich funkce
Vodiče termostatu se standardně označují barevnými kódy, které odpovídají jejich funkci v topném systému. Červený vodič (R) slouží jako napájení 24 V AC a někdy je rozdělen na RH (topení) a RC (chlazení). Modrý nebo černý vodič (C) představuje společný vodič, který zajišťuje uzavření elektrického obvodu. Bílý vodič (W) ovládá topení, žlutý (Y) spíná chlazení a zelený (G) řídí ventilátor. Oranžový (O) nebo modrý (B) vodič je určen pro reverzní ventil u tepelného čerpadla, případně Aux/E pro doplňkové topení. Použití správného vodiče na odpovídající terminál je klíčové pro funkci digitálního termostatu instalace a úsporu energie topení.
| Barva vodiče | Označení | Funkce |
|---|---|---|
| Červená | R | Napájení 24 V AC |
| Modrá/Černá | C | Společný vodič |
| Bílá | W | Topný okruh |
| Žlutá | Y | Chlazení |
| Zelená | G | Ventilátor |
| Oranžová | O/B | Reverzní ventil tepelného čerpadla |
Bezpečnostní opatření při zapojení
Před zapojením termostatu k topnému systému je nezbytné vypnout hlavní napájení pomocí jističe, aby nedošlo k úrazu elektrickým proudem. Pro ověření, zda je napájení skutečně vypnuté, doporučuji použít zkoušečku napětí. Dalším krokem je zaznamenání nebo vyfocení stávajícího zapojení vodičů, což pomůže při případné reklamaci nebo opravě. Tyto tipy pro správné připojení termostatu k topnému systému slouží pro bezpečnost a přesnost instalace, zvláště u pokojových termostatů návod výrobce striktně doporučuje dodržet.
Správné zapojení vodičů podle schématu výrobce je nezbytné nejen pro správný chod kotle, ale také pro efektivní nastavení hystereze termostatu, které ovlivňuje stabilitu vytápění a úsporu energie. V případě bezdrátových termostatů plynový kotel často vyžaduje specifické připojení přijímače, proto je třeba přesně dodržovat montážní návod.
Testování a kontrola funkčnosti zapojení
Po dokončení zapojení termostatu je nezbytné provést testování, které potvrdí správnost instalace a bezpečný provoz topného systému. Multimetr v režimu kontinuity umožní ověřit, zda jsou vodiče správně propojené a nedošlo k přerušení obvodu. Dále je nutné změřit napětí mezi svorkami R a C, které by mělo být přibližně 24 V u běžných digitálních termostatů. Tento krok je klíčový pro ověření napájení termostatu.
Krok za krokem připojení termostatu k topení – testování
- Kontrola vodičů multimetr – nastavte multimetr na režim kontinuity a otestujte všechny propojené vodiče, aby nedošlo k chybám při přenosu signálu.
- Měření napětí mezi R a C – připojte multimetr k těmto svorkám a ověřte přítomnost 24 V, což indikuje správné napájení termostatu.
- Manuální propojení vodičů pro topení – propojte svorky termostatu, které aktivují topení, a sledujte, zda se topný systém spustí.
- Manuální test chlazení (je-li relevantní) – pokud termostat podporuje chlazení, proveďte obdobný manuální test propojením příslušných vodičů.
- Kontrola reakce kotle – ověřte, že plynový kotel nebo jiný zdroj tepla reaguje správně na povely termostatu bez zpoždění nebo nesprávných spouštění.
Odborná rada: Při testování vždy dodržujte zásady bezpečnosti a před manipulací odpojte napájení kotle, aby nedošlo k úrazu elektrickým proudem.
Návod na připojení termostatu k topení vyžaduje pečlivost i v této fázi, protože chyby v zapojení vedou k nesprávné funkci nebo zvýšené spotřebě energie. Správné testování pomáhá zajistit efektivní úsporu energie topení a dlouhodobou spolehlivost systému.
Jaké chyby se vyvarovat při zapojení termostatu ke kotli: častou chybou je nesprávné propojení svorek R a C, což způsobuje nedostatečné napájení termostatu a jeho nesprávnou funkci. Dalším problémem bývá špatné nastavení hystereze termostatu, které může vést k častému spínání kotle a nadměrné spotřebě plynu.
Nastavení regulace a programování termostatu
Nastavení regulace a programování termostatu je klíčové pro efektivní a ekonomické vytápění. Správně zvolený režim a parametry ovlivňují komfort a úsporu energie topení ve vašem domově.
Typy regulace teploty
Termostaty běžně využívají on/off regulaci s hysterezí, která pracuje na principu zapnutí topení při poklesu teploty pod nastavenou mez a jeho vypnutí při dosažení horní hranice. Hystereze, například 2 °C, znamená, že topení se zapne při 18 °C a vypne při 22 °C, čímž se zabrání častému spínání, které zvyšuje opotřebení zařízení. Pokročilejší termostaty používají PI (proporcionálně-integrační) nebo PID (proporcionálně-integrační-derivační) regulaci, které udržují teplotu precizněji a minimalizují výkyvy. Tyto typy regulace jsou vhodné pro digitální termostat instalace s požadavkem na vyšší komfort a úsporu energie.
Nastavení hystereze a programů
Nastavení hystereze na termostatu topení je základem pro stabilní regulaci teploty. Doporučená hystereze 2 °C umožňuje zapínání topení při 18 °C a vypínání při 22 °C, což zajišťuje vyvážený režim bez zbytečných výkyvů. Programování termostatu umožňuje nastavit 6-9 týdenních programů, které přizpůsobí topení vašemu dennímu režimu a výrazně přispívají k úspoře energie topení. Můžete využít speciální režimy, jako je dovolená nebo letní režim, které snižují spotřebu během delší nepřítomnosti. Návod jak připojit a správně nastavit termostat topení vždy doporučuje začít právě s nastavením hystereze a týdenních programů pro maximální efektivitu.
Tip: Častá chyba při zapojení termostatu ke kotli je nastavení příliš úzké hystereze pod 1 °C, což vede k častému spínání a rychlejšímu opotřebení systému.
Doporučené teploty a úsporné režimy
Optimální nastavení teploty je klíčové pro úsporu energie a snížení nákladů na vytápění. V obytných místnostech se doporučuje teplota mezi 20 a 22 °C, která zajišťuje komfort a zároveň efektivní využití tepla. V ložnicích je vhodné nastavit termostat na nižší hodnotu kolem 16 až 18 °C, což přispívá k lepšímu spánku a zároveň snižuje spotřebu energie.
Snížení teploty o jeden stupeň Celsia vede v průměru k úspoře až 6 % nákladů na vytápění. Proto správné nastavení pokojového termostatu přímo ovlivňuje finanční výdaje za topení. Pro efektivní úsporu je důležité nejen vědět, jak nastavit pokojový termostat, ale také umět jej správně připojit k topnému systému, například k plynovému kotli nebo podlahovému vytápění.
Tipy pro správné připojení termostatu k topnému systému
- Nastavte digitální termostat podle doporučených teplotních hodnot pro jednotlivé místnosti.
- Věnujte pozornost nastavení hystereze termostatu, která ovlivňuje přesnost spínání topení.
- U bezdrátových termostatů pro plynový kotel zkontrolujte správné zapojení a komunikaci s kotlem.
- Při instalaci pokojového termostatu využijte návod k zapojení termostatu ke kotli, aby byla zajištěna bezpečnost a funkčnost.
Odborná rada: Správné nastavení termostatu na kotli výrazně přispívá k úspoře energie topení a snižuje náklady bez snížení komfortu ve vašem domově.
Diagnostika a řešení běžných chyb při instalaci termostatu
Při zapojení termostatu k topnému systému patří mezi nejčastější příčiny nefunkčnosti volné spoje vodičů a oxidace kontaktů. Volné spoje způsobují přerušení elektrického obvodu, což vede k nesprávnému přenosu signálu mezi termostatem a kotlem. Oxidace kontaktů vzniká zejména vlivem vlhkosti nebo nekvalitní instalace a může vyžadovat očištění kontaktních ploch jemným brusným papírem nebo výměnu konektorů. Tyto závady často vedou k tomu, že digitální termostat instalace neproběhne správně a topení nereaguje na nastavené hodnoty.
Jaké chyby je třeba při zapojení termostatu ke kotli vyvarovat? Především je nezbytné zkontrolovat pevnost všech elektrických spojů a šroubů na svorkovnici. Nedostatečně utažené šrouby mohou způsobit nestabilní kontakt, který se projevuje výpadky nebo nesprávnou regulací teploty. Nesprávné zapojení vodičů podle barevných označení (R – napájení 24 V, C – společný vodič, W – topení) nebo podle schématu výrobce může vést k poškození termostatu i kotle. Při připojování bezdrátového termostatu k plynovému kotli je klíčová správná synchronizace a zajištění stabilního rádiového signálu mezi jednotkami.
Pro efektivní diagnostiku a odstranění problémů doporučuji dodržet následující postup:
- Zkontrolujte pevnost a čistotu všech elektrických spojů a utažení šroubů svorkovnice
- Odstraňte oxidaci kontaktních ploch jemným brusným papírem nebo kontaktním čističem
- Ověřte správné zapojení vodičů podle schématu výrobce a barevného značení vodičů
- Použijte multimetr k ověření kontinuity vodičů a měření napětí mezi svorkami R a C (cca 24 V)
- Nastavte hysterezi termostatu na 1,5-2 °C pro optimální úsporu energie a stabilní regulaci topení
Tip: Častou chybou je opožděné utažení šroubů na svorkovnici, které způsobuje přerušovaný kontakt a poruchy systému. Pokud si nejste jisti nastavením hystereze na termostatu topení, doporučuji konzultaci s odborníkem, protože nevhodná hystereze může vést k častému zapínání a vyšší spotřebě energie.
U bezdrátových termostatů pro plynové kotle je nezbytné zajistit správné spárování jednotek a stabilní rádiový signál, který je základem pro spolehlivou komunikaci a efektivní regulaci teploty. Dodržení těchto kroků výrazně prodlouží životnost zařízení a zajistí úsporu energie topení až o 20-30 %.
Specifika připojení termostatů u kombinovaných systémů
Specifika připojení termostatů u kombinovaných systémů vyžadují přesné rozlišení jednotlivých zdrojů tepla a správné nastavení ovládání. Správný návod jak připojit termostat k topnému systému s více prvky zahrnuje samostatná čidla a kompatibilní řízení, aby bylo dosaženo efektivní úspory energie topení.
Zapojení termostatů k různým zdrojům tepla
Kombinovaný topný systém zpravidla obsahuje plynový kotel, tepelné čerpadlo a podlahové vytápění, které vyžadují samostatné řízení. Každý zdroj tepla by měl mít vlastní pokojový termostat návod s nezávislým zapojením a čidlem teploty, zejména podlahové vytápění potřebuje speciální samostatné čidlo umístěné přímo v podlaze. Tepelné čerpadlo a kotel musí být řízeny tak, aby se jejich provoz vzájemně doplňoval, což vyžaduje digitální termostat instalaci s možností volby režimů. Takové zapojení termostatu ke kotli a dalším zdrojům zajišťuje optimální komfort a minimalizuje zbytečné náklady.
| Zdroj tepla | Požadavek na termostat | Typ čidla |
|---|---|---|
| Plynový kotel | Bezdrátový termostat plynový kotel | Vnitřní čidlo |
| Tepelné čerpadlo | Programovatelný termostat | Externí i vnitřní čidlo |
| Podlahové vytápění | Speciální čidlo v podlaze | Podlahové čidlo |
Kompatibilita a řízení režimů
Kompatibilita termostatů s řídicími jednotkami kombinovaných systémů je klíčová pro správnou funkci. Nesprávné připojení nebo špatné nastavení hystereze termostatu může vést k častému spínání kotle či tepelného čerpadla, což snižuje jejich životnost a zvyšuje spotřebu energie. Řízení režimů umožňuje optimalizovat provoz jednotlivých zdrojů tepla podle denních a týdenních potřeb, čímž se výrazně zlepšuje úspora energie topení. Programovatelné termostaty proto dovolují nastavit teplotní profily, které respektují specifika každé části systému a zároveň zajišťují komfort.
Tip: Při instalaci digitálního nebo bezdrátového termostatu plynového kotle vždy ověřte kompatibilitu s vaším konkrétním modelem a dodržujte návod krok za krokem, aby nedošlo k poškození zařízení.
Správné připojení termostatu k topnému systému v kombinované instalaci vyžaduje individuální přístup k jednotlivým komponentám a jejich kompatibilitě. Samostatná čidla a řízení režimů jsou nezbytností pro efektivní provoz a úsporu nákladů. Tento postup se hodí pro moderní domy s více zdroji tepla, ale nemusí být vhodný pro jednoduché systémy s jediným topným zdrojem.
Časté dotazy
Jak připojit termostat k topnému systému krok za krokem?
Vypněte napájení, připravte nástroje, připojte vodiče podle barevného označení (R, C, W atd.), ověřte zapojení multimetr a nastavte regulaci s hysterezí 2 °C.
Jak nastavit hysterezi na termostatu?
Hystereze 2 °C znamená, že topení se zapne při 18 °C a vypne při 22 °C, což pomáhá stabilizovat teplotu a šetří energii.
Jak připojit bezdrátový termostat k plynovému kotli?
Bezdrátový termostat komunikuje rádiově, je napájen bateriemi a vyžaduje spárování s přijímačem připojeným ke kotli podle návodu výrobce.
Jaké chyby se nejčastěji vyskytují při instalaci termostatu?
Volné spoje, oxidace kontaktů a nesprávné zapojení vodičů jsou časté chyby, které způsobují nefunkčnost nebo poruchy systému.
Jak nastavit termostat pro úsporu energie?
Doporučená teplota je 20-22 °C v obývacích místnostech, snižte na 16-18 °C v ložnicích a nastavte týdenní programy a režimy dovolené pro úspory až 15 %.
Mohu nainstalovat termostat sám?
Instalace je možná, pokud máte základní elektrotechnické znalosti a dodržíte bezpečnostní opatření; jinak doporučujeme odborný servis.
Jak dlouhé a jaké vodiče použít pro připojení termostatu?
Použijte vodiče s délkou podle vzdálenosti a průřezem odpovídajícím specifikacím výrobce, obvykle CYKY 2×0,75 mm² nebo dle normy.
Jak zapojit termostat k podlahovému vytápění?
Použijte termostat s externím čidlem podlahové teploty, nastavte teplotu 24-28 °C a připojte vodiče podle schématu výrobce pro samostatnou regulaci.
Co dělat, když termostat nereaguje po instalaci?
Zkontrolujte napájení, správné připojení vodičů, proveďte test vodičů multimetrem a případně resetujte termostat podle návodu.
Jaký termostat je vhodný pro kombinovaný topný systém?
Vyberte kompatibilní termostaty pro každý zdroj tepla (kotel, tepelné čerpadlo, podlahové vytápění) s možností samostatného řízení a správného napojení.
Jak správně umístit termostat v místnosti pro optimální měření teploty?
Termostat by měl být umístěn ve výšce přibližně 1,5 metru na vnitřní stěně, mimo přímé sluneční záření a zdroje tepla, aby přesně měřil teplotu vzduchu.
Jak provést testování funkčnosti termostatu po jeho zapojení?
Po instalaci proveďte zapnutí topení a nastavte teplotu o 2 °C vyšší než aktuální pokojová teplota; pokud topení sepne do 5 minut, termostat funguje správně.
