Jak se nazývá izolace kabelu a její druhy v elektroinstalaci

Izolace kabelu je klíčovou součástí, která chrání vodiče před poškozením a zajišťuje bezpečný přenos elektrického proudu. Existuje několik druhů izolací, například PVC izolace, které se liší materiálem i vlastnostmi, a každý typ kabelu vyžaduje specifické řešení. Správná volba izolace závisí také na barevném značení vodičů a konkrétním použití kabelu.

Jak se nazývá izolace kabelu a jaké jsou její základní druhy

Izolace kabelu je materiál, který obaluje vodiče a zabraňuje zkratům, mechanickému poškození a vlivům prostředí. Název izolace kabelu se podle typu materiálu dělí na tři základní druhy: pevnou, kapalnou a plynnou izolaci. Každý typ izolace má specifické vlastnosti a tepelnou odolnost, která se u pevných izolací pohybuje mezi 60 a 110 °C.

Pevná izolace se používá nejčastěji v elektroinstalacích a vyrábí se z materiálů jako PVC izolace nebo polyetylen. Kapalná izolace slouží například v transformátorech, kde zajišťuje izolaci i chlazení, a plynná izolace, často využívající vzduch nebo speciální plyny, se uplatňuje v některých typech kabelů a rozvoden.

• Pevná izolace – nejrozšířenější, tepelná odolnost 60-110 °C, materiály: PVC, polyetylen
• Kapalná izolace – používá se v zařízeních s vysokým napětím, zajišťuje izolaci a chlazení
• Plynná izolace – využívá plyn jako izolant, obvykle vzduch nebo speciální plyny

Tip: Při výběru izolace vodičů je třeba zohlednit typ kabelu, provozní teplotu a prostředí, aby byla elektroinstalace bezpečná a trvanlivá.

Materiály používané pro izolaci kabelů a jejich vlastnosti

Izolace kabelů představuje klíčový prvek elektroinstalace, který zajišťuje bezpečnost a spolehlivost přenosu elektrického proudu. Pro správný výběr izolace je nezbytné znát hlavní materiály používané pro izolaci vodičů a jejich tepelně technické vlastnosti.

Jaké materiály se používají pro izolaci kabelů a jaké mají tepelně odolnost?

Mezi nejčastější materiály izolace kabelů patří PVC, pryž, HDPE a zesíťovaný polyetylen (XPE). PVC izolace nabízí tepelnou odolnost do 70 °C a je standardem u běžných typů kabelů díky dobré chemické odolnosti a snadné zpracovatelnosti. Pryžová izolace má nižší tepelnou odolnost, přibližně 60 °C, a vyznačuje se vysokou pružností, což ji předurčuje pro kabely vyžadující větší mechanickou odolnost. HDPE (vysokotlaký polyetylen) dosahuje odolnosti až 85 °C a používá se u kabelů, které vyžadují vyšší pevnost a odolnost vůči vlhkosti. Zesíťovaný polyetylen (XPE) je materiál s vynikající tepelnou i elektrickou stabilitou, vhodný především pro kabely s vysokým napětím.

Jaké jsou druhy izolace kabelu?

Izolace kabelu se dělí na pevnou, kapalnou a plynnou. Pevná izolace zahrnuje materiály jako PVC a pryž, které tvoří pevnou ochrannou vrstvu vodiče. Kapalná izolace, například gelové náplně, se používá k vyplnění prostoru mezi vodiči v kabelu a zajišťuje ochranu proti vlhkosti a mechanickému namáhání. Plynná izolace je méně běžná a využívá se v speciálních kabelových aplikacích. Tepelná odolnost izolací se pohybuje od 60 °C u pryže až do 110 °C u některých pevných izolací vyrobených z moderních polymerů.

Tip: Častou chybou je nesprávný výběr izolace podle teplotního zatížení, což může vést k předčasnému poškození kabelu. Pro aplikace s vyššími teplotami doporučuji volit HDPE nebo XPE izolace.

Pro koho se to hodí: PVC izolace je vhodná pro běžné domácí a kancelářské elektroinstalace. Naopak XPE izolace je nezbytná u průmyslových a vysokonapěťových kabelů, kde jsou kladeny nároky na vyšší tepelnou a elektrickou odolnost.

Barevné značení izolace vodičů v elektroinstalaci

Barevné značení vodičů představuje klíčový prvek bezpečné elektroinstalace podle ČSN 33 2000-5-51. Izolace vodičů podle barev umožňuje jednoznačnou identifikaci jejich funkce a minimalizuje riziko nesprávného zapojení. V běžných instalačních kabelech, například CYKY s PVC izolací, platí přesná barevná pravidla.

Fázové vodiče, které vedou elektrický proud, mají izolaci v barvách černá, hnědá nebo šedá, přičemž každá barva označuje jednu fázi v jednofázových a třífázových rozvodech. Nulový vodič je označen světle modrou izolací (podle ČSN 33 2000-5-51), slouží k uzavření obvodu a musí být vždy správně rozpoznán. Ochranný vodič, který zajišťuje ochranu před úrazem elektrickým proudem, má izolaci žlutozelenou, což je mezinárodní standard podle IEC 60446.

Jak se označují různé druhy izolace kabelu v elektroinstalaci

Tip: Při třífázových rozvodech se používají barevné kombinace fázových vodičů přesně podle ČSN 33 2000-5-51, aby byla zajištěna správná identifikace během servisních zásahů a oprav. Častou chybou je zaměňování barev izolace, což může vést k nebezpečným zkratům nebo úrazům elektrickým proudem.

Odborná rada: Barevné značení izolace vodičů je závazné pro nové instalace, ale u starších elektroinstalací se mohou vyskytnout odchylky. Proto doporučuji vždy před zapojením vodiče ověřit jeho funkci pomocí vhodných měřicích přístrojů. Barevné značení se hodí pro běžné instalace v domácnostech a komerčních objektech, ale ne pro speciální průmyslové aplikace, kde se používají jiné normy a značení.

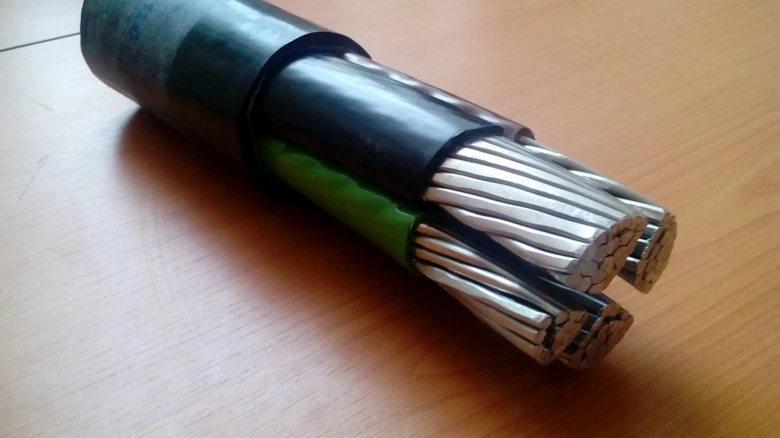

Typy kabelů podle konstrukce a druhu izolace

Kabely se dělí podle typu vodičů na kabely s tuhými (plnými) vodiči a kabely s pružnými (laněnými) vodiči. Kabely s tuhými vodiči, například instalační kabely CYKY s měděným jádrem, jsou určeny pro pevné elektroinstalace ve zdech a stropech. Naopak kabely s pružnými vodiči, jako jsou laněné instalační kabely z PVC, se používají zejména ve skříňových rozvaděčích a pohyblivých přívodech.

Vodič tvoří jádro a izolace, dohromady se nazývají žíla. Jádra mají různé tvary – nejčastěji kruhové, segmentové pro nízké napětí, trubkové pro lepší chlazení nebo obdélníkové pro přípojnice. Vodiče mohou být plné (kompaktní) nebo složené z jednotlivých lanek, což snižuje skinefekt a zvyšuje ohebnost.

Nejčastěji se pro jádra vodičů používá měď s odporem 0,0178 Ω·mm²·m⁻¹, u větších průřezů a lan se používá hliník (Al) s odporem 0,0285 Ω·mm²·m⁻¹, často ve formě AlFe (ocelové jádro s hliníkovými dráty). Ocel se využívá jako nosný vodič v lanech, stříbro je méně běžné, používá se pro speciální aplikace.

Izolace vodičů se dělí na pevnou, kapalnou a plynnou. Pevná izolace zahrnuje:

• Měkčený PVC s teplotní odolností do 70 °C, vhodný pro nízké napětí a běžné elektroinstalace (např. CYKY kabely).
• Měkkou pryž s odolností do 60 °C, používá se pro nízkonapěťové kabely s vyšší pružností.
• Polyetylen HDPE s odolností do 85 °C, využívá se pro nízké napětí a jako vnější vrstva kabelů vysokého napětí.
• LDPE s odolností do 70 °C, vhodný pro nízkonapěťové aplikace.

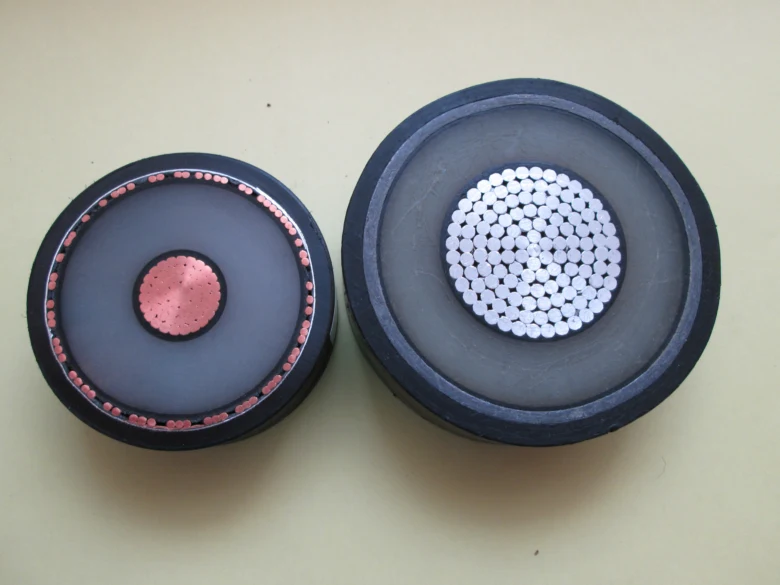

• Zesíťovaný polyetylen (XPE) určený pro vysoké a velmi vysoké napětí, například 110 kV.

Kapalná izolace se skládá z vrstev laku o tloušťce cca 0,01 mm u vinutí transformátorů, často je doplněna transformátorovým olejem. Plynná izolace využívá vzduch u venkovních vedení nebo izolační plyn SF₆ ve vysokonapěťových rozvodných zařízeních.

Barevné značení izolace vodičů v elektroinstalaci je standardizované: fázové vodiče mají izolaci černou, hnědou nebo šedou, střední pracovní vodič (nulák) světle modrou a ochranný vodič žlutozelenou. Toto značení usnadňuje bezpečnou montáž a kontrolu elektroinstalace.

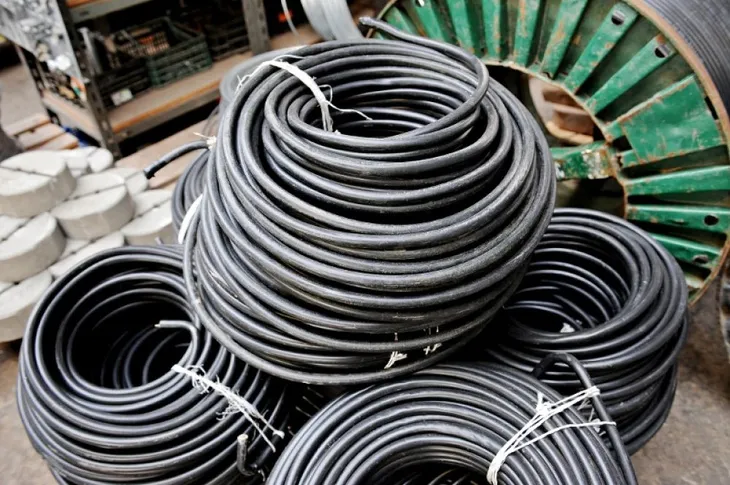

Mezi nejpoužívanější typy kabelů patří:

• CYKY kabely s měděným jádrem a PVC izolací, vhodné pro pevné instalace v domácnostech i průmyslu. Varianty CYKY-J obsahují žlutozelený ochranný vodič, CYKY-O nikoliv.
• AYKY kabely s hliníkovým jádrem, určené pro uložení v zemi a přívody s vyšší mechanickou odolností.
• CYKY 3×2,5 kabely jsou vhodné pro připojení zásuvek 230 V v exteriérech, s možností uložení v betonu.
• CYKYLo ploché kabely se používají pod omítku tam, kde je omezený prostor.
• H05VV-F kabely s měkkou izolací pro suché prostředí a pohyblivé přívody.
• H05RR-F a H07RN-F kabely jsou určeny pro namáhaná a odolná zařízení.
• SIHF kabely se používají v blízkosti zdrojů tepla.
• Speciální kabely jako SYKFY a JYTY slouží pro telekomunikace, signalizaci a ovládání.

Tip: Častou chybou je použití PVC izolace kabelů CYKY v exteriéru bez dodatečné ochrany proti UV záření a vlhkosti, což vede k předčasnému poškození izolace. Pro venkovní instalace doporučuji kabely s HDPE izolací nebo dodatečnou mechanickou ochranou.

Pro koho se to hodí: Kabely CYKY s PVC izolací jsou ideální pro běžné vnitřní elektroinstalace v suchých i mírně vlhkých prostorách. Pro koho NE: Pro venkovní instalace v přímém kontaktu s půdou nebo vystavené UV záření je vhodnější použít kabely s polyetylenovou izolací nebo speciální ochranné pláště.

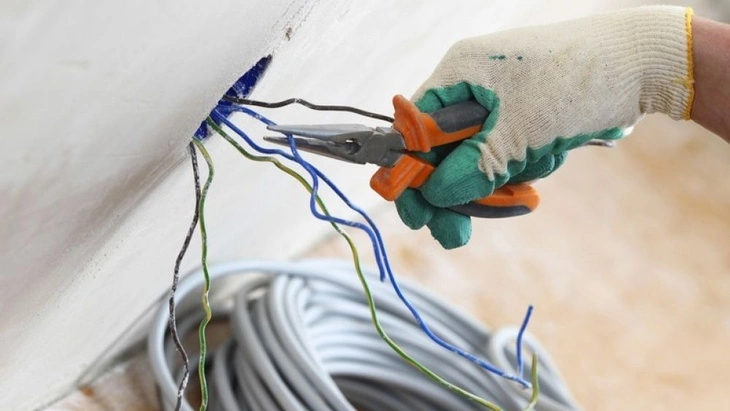

Postupy zpracování a odizolování kabelů

Příprava kabelu k odizolování

Nejprve změřte přesnou délku kabelu podle požadavků instalace, obvykle s přesností na milimetry. Připravte si nářadí vhodné k typu izolace vodičů, například speciální odizolovací kleště pro PVC izolaci (odolnost do 70 °C) nebo ostrý nůž pro polyetylenové pláště (HDPE s odolností 85 °C). Výběr správného nástroje výrazně snižuje riziko poškození vodičů a zvyšuje efektivitu práce.

Odstranění vnějšího pláště

Vnější plášť kabelu, často z měkčeného PVC nebo polyetylenu, nařízněte rovnoměrně po obvodu pomocí odizolovacích kleští s nastavitelnou hloubkou řezu. Tento postup zabraňuje porušení vnitřní izolace vodičů. U kabelů s více vrstvami izolace, například CYKY nebo AYKY, je nutné odstranit plášť opatrně, aby nedošlo k poškození laněných nebo tuhých vodičů.

Odizolování jednotlivých vodičů

Izolaci jednotlivých vodičů odstraňte přesně podle jejich barevného značení – fázové vodiče (černá, hnědá, šedá), nulový vodič (světle modrá) a ochranný vodič (žlutozelená). Použijte odizolovací kleště s nastavitelnou délkou odizolování, přizpůsobenou průřezu vodiče (např. 1,5 mm², 2,5 mm²). Přesné odizolování zabraňuje poškození měděných lanek nebo tuhých jader a zajišťuje spolehlivý elektrický kontakt.

• změřte délku kabelu s přesností na milimetry
• zvolte nářadí přizpůsobené typu izolace vodičů (PVC, polyetylen)
• nařízněte vnější plášť s nastavenou hloubkou řezu, aby nedošlo k poškození vnitřních vodičů
• odizolujte vodiče podle barevného značení a průřezu s přesností ±1 mm

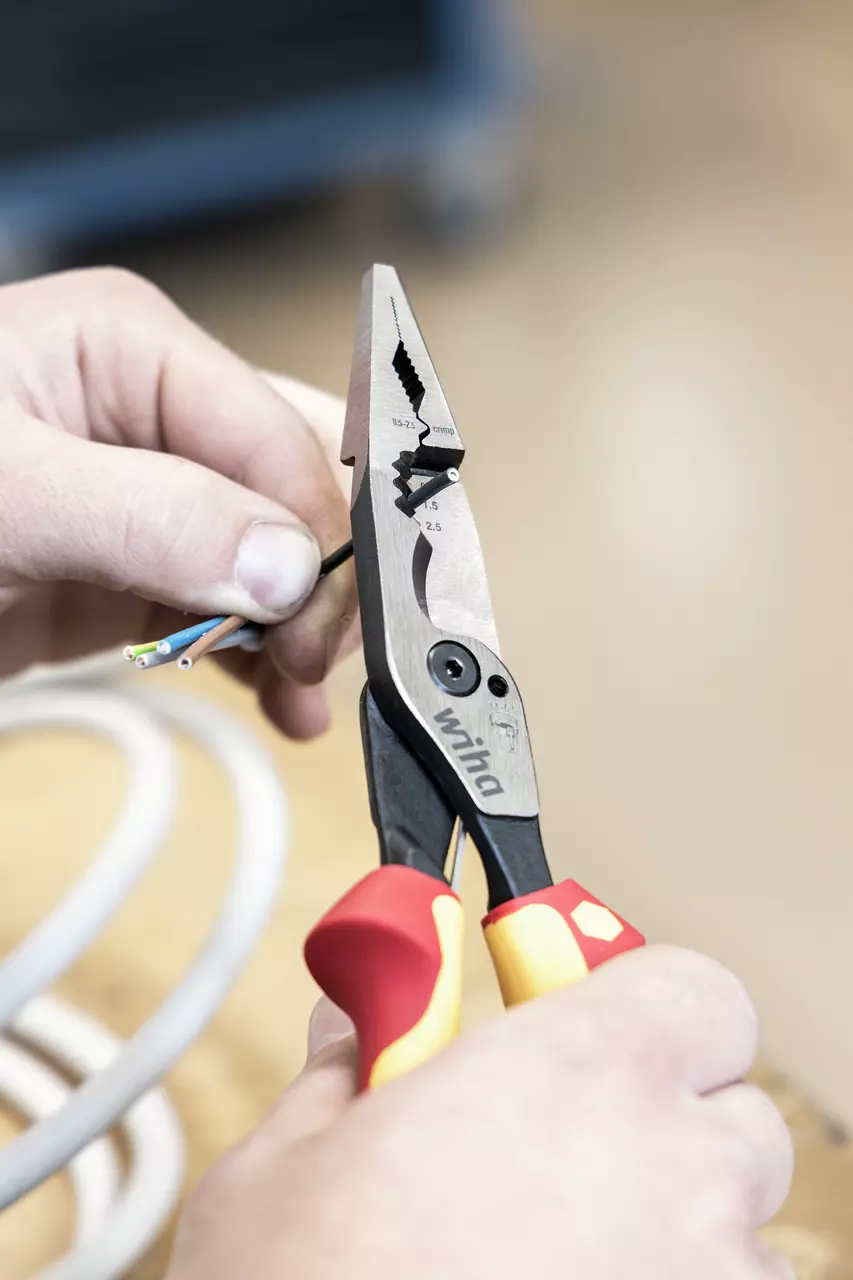

Tip: Používejte odizolovací kleště s nastavitelnou hloubkou řezu a délkou odizolování, které minimalizují riziko poškození vodičů, zejména u laněných vodičů s PVC izolací. Častou chybou je příliš hluboký řez, který snižuje mechanickou pevnost vodiče a může způsobit poruchy elektroinstalace.

Nové technologie a ekologické materiály izolace kabelů

Nové technologie a ekologické materiály přinášejí do oblasti izolace kabelů výrazné inovace. Moderní polymerní izolace a ekologické materiály postupně nahrazují tradiční PVC izolace a pryž, což zlepšuje odolnost kabelů a zároveň snižuje jejich ekologickou zátěž.

Jaké nové technologie se používají pro izolaci kabelů?

Nové druhy izolace kabelu využívají polymerní materiály, jako je polyetylen, které nabízejí lepší mechanickou i chemickou odolnost než klasické PVC izolace. Tyto polymerní izolace jsou lehčí, méně hořlavé a lépe odolávají stárnutí. Současně se rozvíjejí ekologické materiály, jež nahrazují tradiční pryžové izolace a snižují environmentální dopad elektroinstalace. Nové technologie tak umožňují výrobu kabelů vhodných pro moderní typy kabelů s dlouhou životností a nižší ekologickou stopou.

Jaké jsou ekologické výhody nových izolací kabelů?

Ekologické izolace kabelů minimalizují použití škodlivých látek, což usnadňuje jejich následnou recyklaci a snižuje environmentální zátěž. Na rozdíl od PVC izolace, která obsahuje toxické přísady, nové materiály podporují udržitelný rozvoj a lepší nakládání s odpady. Tento přístup přispívá ke snížení produkce nebezpečných emisí během výroby i likvidace kabelů. Pro elektroinstalace se tak stále častěji volí právě ekologické izolace, které zohledňují ochranu životního prostředí bez kompromisů na kvalitě a bezpečnosti.

• Lepší recyklovatelnost nových materiálů
• Snížení emisí škodlivých látek při výrobě
• Vyšší odolnost a životnost kabelů
• Nižší hmotnost a lepší flexibilita polymerních izolací

Metody testování a kontroly kvality izolace kabelů

Testování izolace kabelů je klíčové pro zajištění bezpečnosti a spolehlivosti elektroinstalace. Kontrola kvality izolace kabelu zahrnuje několik metod, které ověřují elektrické i mechanické vlastnosti jednotlivých typů kabelů a jejich izolací, například PVC izolace nebo polyetylen.

Mezi základní způsoby testování izolace patří:

• měření elektrického odporu izolace vodičů, které potvrzuje neporušenost a správnou funkci ochrany proti průrazu
• kontrola tloušťky izolační vrstvy, jež musí odpovídat normám pro konkrétní druh kabelu
• zkoušky mechanické odolnosti izolace, testující odolnost proti oděru, protržení a ohybu při standardních teplotách

Tyto testy společně umožňují správně rozlišit různé druhy izolace kabelů a jejich vlastnosti, což je nezbytné pro výběr vhodného materiálu do konkrétní elektroinstalace.

Vliv izolace na elektrické parametry kabelu

Izolace kabelu výrazně ovlivňuje jeho elektrické parametry, jako jsou kapacita, indukčnost a odolnost proti rušení. Kapacita kabelu závisí na typu a tloušťce izolace vodičů, přičemž například PVC izolace má jiné dielektrické vlastnosti než polyetylen. Tato vlastnost určuje, jak dobře kabel uchovává elektrický náboj, což ovlivňuje kvalitu signálu zejména u datových a nízkonapěťových kabelů. Indukčnost kabelu zase závisí na uspořádání vodičů a izolaci, která může minimalizovat elektromagnetické rušení. Odolnost proti rušení tak přímo souvisí s použitým typem izolace a její schopností zabránit vnějším vlivům.

Jak izolace kabelu ovlivňuje jeho bezpečnost a výkon

Správná izolace kabelu zajišťuje nejen bezpečnost elektroinstalace, ale také stabilní výkon a odolnost vůči vnějším vlivům. Izolace kabelu tedy není pouze ochrannou vrstvou, ale klíčovým prvkem pro spolehlivost a dlouhou životnost kabelů různých typů.

Tip: Při výběru izolace kabelu zvažte typ elektroinstalace a prostředí, ve kterém bude kabel použit. Například PVC izolace je vhodná pro běžné podmínky, zatímco polyetylen nabízí lepší izolační vlastnosti a odolnost proti vlhkosti.

Bezpečnostní normy a certifikace izolace kabelů

Izolace kabelu musí splňovat přísné bezpečnostní normy, které stanovují požadavky na materiály, odolnost i konstrukci elektroinstalace. V České republice platí normy ČSN, jež jsou harmonizovány s evropskými směrnicemi pro certifikaci izolace kabelů. Tyto normy zajišťují, že izolace vodičů, například PVC izolace nebo polyetylen, odpovídá bezpečnostním standardům a správnému barevnému značení vodičů.

Mezi klíčové bezpečnostní normy a certifikace patří:

• ČSN EN 60502 – normy pro kabely s izolací pro napětí do 1 kV
• CE značení – potvrzuje shodu s evropskými požadavky
• IEC normy – mezinárodní standardy pro izolaci a typy kabelů

Dodržování těchto norem je nezbytné pro bezpečnou elektroinstalaci a správné rozlišení druhů izolace kabelů a jejich vlastností.

Dlouhodobá životnost a péče o izolaci kabelů

Dlouhodobá životnost izolace kabelu závisí zásadně na typu použitého materiálu a podmínkách prostředí, ve kterém kabel funguje. PVC izolace a polyetylen patří mezi nejčastější materiály, přičemž každý má odlišnou odolnost vůči teplu, vlhkosti a mechanickému namáhání. Stárnutí izolace způsobuje její tvrdnutí, praskání nebo ztrátu izolačních vlastností, což může ovlivnit bezpečnost a výkon elektroinstalace.

Správná péče o izolaci kabelů zahrnuje pravidelnou kontrolu, ochranu před UV zářením i chemikáliemi a vhodné uložení kabelů. Údržba prodlužuje životnost izolace až o desítky let, čímž zajišťuje spolehlivost a bezpečnost celé elektroinstalace.

• Kontrolujte pravidelně stav izolace vodičů
• Chraňte kabely před mechanickým poškozením
• Vyvarujte se vystavení přímému slunečnímu záření
• Používejte kabely s vhodným typem izolace podle prostředí

Jak se nazývá izolace kabelu a jaké má druhy

Izolace kabelu se označuje podle materiálu, například PVC izolace, polyetylenová izolace nebo gumová izolace. Tyto druhy izolace kabelů a jejich vlastnosti určují vhodnost použití v různých typech elektroinstalací.

Časté dotazy k izolaci kabelů

Otázka: Jaké jsou základní druhy izolace kabelu?

Izolace kabelu se dělí na pevnou, kapalnou a plynnou; nejčastěji používaná pevná izolace má tepelnou odolnost mezi 60 a 110 °C.

Otázka: Jaký materiál izolace má nejvyšší tepelnou odolnost?

Zesíťovaný polyetylen (XPE) dosahuje tepelnou odolnost až do 110 °C a využívá se hlavně u kabelů pro vysoké napětí.

Otázka: Jaké barvy mají fázové vodiče v elektroinstalaci?

Fázové vodiče bývají izolovány v černé, hnědé nebo šedé barvě, což usnadňuje rozlišení při instalaci.

Otázka: Co znamená označení CYKY u kabelů?

CYKY označuje kabel s měděným jádrem a PVC izolací, který je standardem v běžných domácích elektroinstalacích.

Otázka: Jak se testuje kvalita izolace kabelu?

Testování zahrnuje měření elektrického odporu izolace, kontrolu tloušťky izolační vrstvy a ověření mechanické odolnosti.

Otázka: Jak izolace kabelu ovlivňuje elektrické parametry?

Izolace určuje kapacitu a indukčnost kabelu a snižuje elektromagnetické rušení, což zvyšuje bezpečnost i kvalitu přenosu.

Otázka: Jak se správně odizolovávají vodiče?

Odizolování vyžaduje přesné naříznutí izolace vhodným nástrojem bez poškození měděných drátů a následné opatrné odstranění izolace.

Otázka: Jaké jsou ekologické alternativy izolace kabelů?

Ekologické izolace využívají nové polymery místo PVC, což snižuje ekologický dopad a zároveň zlepšuje životnost kabelů.

Otázka: Jak dlouho vydrží izolace kabelů?

Životnost izolace závisí na typu materiálu a vnějších podmínkách, běžně se pohybuje od 20 do 40 let při správné údržbě.

Otázka: Jaké bezpečnostní normy musí izolace kabelů splňovat?

Izolace musí odpovídat normám ČSN a evropským směrnicím, které garantují elektrickou bezpečnost a kvalitu materiálu.

Otázka: Jaké jsou základní typy vodičů v elektroinstalaci?

Základní vodiče jsou tři: fázové (živé), nulové a ochranné, každá skupina má odlišné barevné značení vodičů.

Otázka: Jaký je rozdíl mezi kabely FTP a UTP?

FTP kabel má fóliové stínění proti elektromagnetickému rušení, zatímco UTP kabel stínění nemá, což ovlivňuje použití v sítích.

Otázka: Jak se značí kabely pomocí písmen v označení?

Písmena označení, například CYKY, definují konstrukci kabelu a typ izolace, například PVC izolace a plášť.

Otázka: Jaké jsou hlavní typy kabelů podle konstrukce a druhu izolace?

Mezi hlavní typy patří pevné, ohebné a koaxiální kabely, které se liší materiály izolace a určením v elektroinstalaci.

Otázka: Jaké jsou kroky správného odizolování kabelu?

1. Odstraňte vnější plášť kabelu, 2. nařízněte izolaci vodiče bez poškození jádra, 3. izolaci opatrně odstraňte.
