Správné nastavení oběhového čerpadla přímo ovlivňuje tepelný komfort v místnostech a celkovou spotřebu energie topné soustavy. Efektivní provoz vyžaduje nejen správné umístění čerpadla v topení, ale také pravidelnou údržbu zahrnující nezbytné odvzdušnění systému pro hladký chod bez rušivých zvuků.
⭐ Co byste měli vědět
- Oběhové čerpadlo v rodinném domě obvykle vyžaduje dopravní výšku 4-6 metrů pro efektivní provoz.
- Moderní elektronická čerpadla s měničem otáček mohou snížit spotřebu energie až o 80 % oproti starším modelům.
- Správné umístění čerpadla je na zpátečce ke kotli nebo na výstupu z kotle, s přihlédnutím ke směru proudění.
- Průměr připojovacího závitu nejčastěji bývá 6/4″ (DN 25) a vestavná délka 180 mm, což odpovídá většině domácích topných systémů.
- Pravidelná údržba, jako odvzdušnění a čištění, prodlužuje životnost čerpadla až na 10-15 let.
Jak správně nastavit výkon oběhového čerpadla v domácnosti
Správné nastavení výkonu oběhového čerpadla přímo ovlivňuje tepelný komfort v místnostech i celkovou spotřebu energie čerpadla. Pro běžné rodinné domy se ideální dopravní výška čerpadla pohybuje v rozmezí 4 až 6 metrů, což zajistí dostatečný průtok vody topným systémem bez zbytečného přetěžování oběhu.
Dopravní výška a její význam
Dopravní výška představuje schopnost čerpadla překonat hydraulický odpor potrubí a armatur v topné soustavě. Většina instalací v rodinném domě vyžaduje hodnotu 4 až 6 metrů, což je parametr, který byste měli zohlednit při volbě režimu provozu. Pokud je čerpadlo nastaveno na příliš vysoký výkon, zvyšuje se hlučnost oběhového čerpadla v radiátorech a dochází k nadměrnému opotřebení systému. Naopak příliš nízký výkon způsobí, že voda neoběhne celý okruh a některé místnosti zůstanou chladné. Při instalaci vždy ověřte, že umístění čerpadla v topení odpovídá projektové dokumentaci, aby nedocházelo ke kavitaci nebo zavzdušňování.
Měnič otáček a úspora energie
Moderní oběhová čerpadla využívají integrovaný měnič otáček, který umožňuje automatickou regulaci výkonu podle aktuální potřeby vytápění. Tato automatizace čerpadla zajišťuje plynulé přizpůsobení otáček, což vede k úspoře energie až o 80 % ve srovnání se staršími, jednostupňovými modely. Nižší otáčky znamenají nejen nižší elektrickou spotřebu, ale také šetrnější provoz k armaturám.
- Nastavení na minimální výkon: vhodné pro období s nízkými nároky na teplo.
- Režim proporcionálního tlaku: ideální pro dvou trubkové systémy s radiátory.
- Režim konstantního tlaku: vhodný pro podlahové vytápění s velkým průtokem.
Odborná rada: Častá chyba je ponechání čerpadla na maximální výkon po celý rok. Vždy upravte nastavení podle sezóny, abyste zbytečně neplýtvali elektřinou.
Nastavení výkonu podle typu vytápění
Jak správně nastavit oběhové čerpadlo v domácnosti zjistíte podle typu otopné soustavy a tepelné ztráty objektu. Pro radiátorové vytápění se osvědčuje proporcionální regulace, kdy výkon klesá s uzavíráním termostatických hlavic. U podlahového vytápění naopak udržujte konstantní tlak, aby bylo zajištěno rovnoměrné prohřátí všech smyček. Pokud provádíte servis, nezapomeňte na odvzdušnění čerpadla, které je klíčové pro správnou funkci a tichý chod. Nastavení výkonu se vždy hodí pro majitele, kteří chtějí optimalizovat provoz, zatímco pro systémy s extrémně dlouhým potrubím může být nutná konzultace s projektantem vytápění.

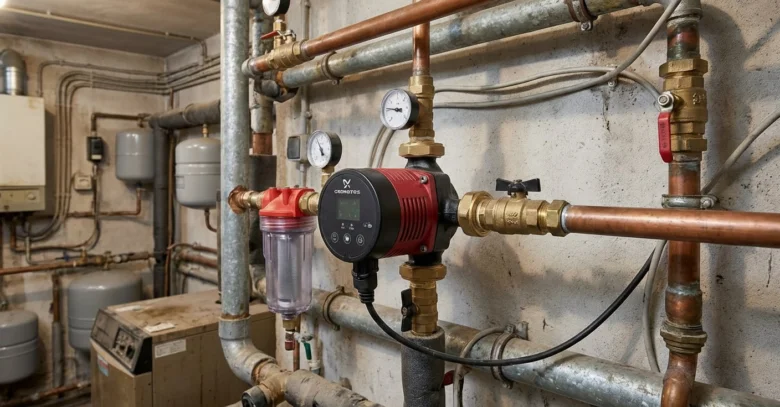

Kde a jak správně umístit oběhové čerpadlo v topném systému
Správné umístění čerpadla v topném systému přímo ovlivňuje jeho životnost, hlučnost oběhového čerpadla a celkovou energetickou náročnost provozu. Pro dosažení maximální účinnosti je nutné dodržet technické parametry instalace v rámci celého rozvodu.
Umístění na zpátečce ke kotli
Otázka, kam se montuje oběhové čerpadlo v topném systému, směřuje nejčastěji na zpátečku před kotel. Toto umístění čerpadla v topení je výhodnější z hlediska teplotního namáhání komponentů, protože čerpadlo pracuje s chladnější vratnou vodou. Chladnější médium šetří vnitřní těsnění a elektroniku, čímž se prodlužuje servisní interval. V moderních domácích instalacích takto předejdete riziku kavitace, která vzniká při vysokých teplotách a nízkém statickém tlaku. Správné umístění na zpátečce zajišťuje stabilní průtok celým topným systémem bez zbytečných tlakových rázů.
Směr proudění a připojení čerpadla
Každé čerpadlo má na svém tělese jasně vyznačený směr proudění, obvykle pomocí šipky na litinovém korpusu. Při instalaci musíte zajistit, aby tato šipka směřovala vždy směrem ke kotli nebo do topných okruhů dle projektu. Pokud umístíte čerpadlo obráceně, dojde k výraznému poklesu výkonu a nežádoucím vibracím. Pro správné fungování v domácím rozvodu topení je klíčové použít odpovídající šroubení.
- Kontrola šipky směru proudění před dotažením matic.
- Instalace uzavíracích ventilů před a za čerpadlo pro snadnou údržbu.
- Použití nových těsnění při každém opětovném připojení.
Velikost a typ připojení
Nejčastějším standardem pro rodinné domy je připojení DN 25, které odpovídá světlosti 1 palec, přičemž vnější závit pro převlečnou matici bývá 6/4″. Při výběru čerpadla vždy ověřte vestavnou délku, která se standardně pohybuje v hodnotách 130 mm nebo 180 mm.
| Typ připojení | Světlost | Vhodné pro |
|---|---|---|
| 1″ (DN 25) | 25 mm | Standardní rodinné domy |
| 5/4″ (DN 32) | 32 mm | Systémy s větším objemem vody |
| 3/4″ (DN 20) | 20 mm | Radiátorové okruhy s malým průtokem |
Odborná rada: Častá chyba je instalace čerpadla s příliš malým průřezem připojení, což zvyšuje hlučnost oběhového čerpadla a omezuje dopravní výšku. Umístění čerpadla v domácím rozvodu topení se nehodí pro systémy se zaneseným filtrem, proto vždy instalujte kvalitní magnetický odkalovač před vstup do čerpadla.
Jak odvzdušnit a udržovat oběhové čerpadlo
Pravidelná údržba a správné odvzdušnění čerpadla jsou klíčové faktory, které přímo ovlivňují hlučnost oběhového čerpadla a jeho celkovou životnost. Následující návod na obsluhu oběhového čerpadla vám pomůže zajistit bezproblémový chod topného systému po celou sezónu.
Postup odvzdušnění čerpadla
Přítomnost vzduchu v systému je nejčastější příčinou poruch, proto je odvzdušnění čerpadla nezbytným úkonem při každém spuštění topení. Vzduch v komoře rotoru brání správnému mazání a chlazení, což vede k rychlému opotřebení keramických ložisek.
- Vypněte přívod elektřiny – zajistěte bezpečnost před zahájením manipulace se zařízením.
- Povolte odvzdušňovací šroub – použijte vhodný plochý šroubovák a opatrně jej uvolněte na středové části hlavy čerpadla.
- Vyčkejte na únik kapaliny – jakmile začne z otvoru vytékat voda bez bublinek, systém je odvzdušněn.
- Dotáhněte šroub – zajistěte pevné uzavření, aby nedocházelo k úkapům vody do elektroniky.
Údržba a kontrola čerpadla
Běžná údržba oběhového čerpadla zahrnuje kontrolu těsnění a včasné odhalení usazenin, které mohou omezovat průtok média. Pokud čerpadlo začne vydávat neobvyklé zvuky, zkontrolujte, zda nejsou ložiska nadměrně opotřebená nebo zda v rotoru neuvízly mechanické nečistoty. Pravidelně ověřujte, zda je nastavení oběhového čerpadla stále v souladu s aktuálními potřebami objektu, což přímo optimalizuje spotřebu energie čerpadla. Častá chyba: neodborné rozebírání tělesa čerpadla, které vede k nevratnému poškození těsnění a následnému úniku topné vody. V případě silného zanesení svěřte servisní zásah odborné firmě.
Vliv kvality vody na provoz čerpadla
Kvalita vody přímo ovlivňuje provoz čerpadla a jeho vnitřní komponenty. Voda s vysokým obsahem minerálů způsobuje tvorbu vodního kamene, který se usazuje na rotoru a zvyšuje odpor při otáčení. Pro ochranu systému doporučuji instalaci magnetického filtru, který zachytí feromagnetické nečistoty a kal z topných okruhů. Tento prvek výrazně prodlužuje životnost čerpadla a snižuje riziko zablokování oběžného kola. Odborná rada: Magnetický filtr se hodí pro systémy se staršími ocelovými radiátory, kde dochází ke korozi, ale není nutný u čistých podlahových systémů s plastovým potrubím.
Co dělat při poruše nebo hlučnosti oběhového čerpadla
Hlučnost a náhlá porucha oběhového čerpadla často signalizují nesprávné provozní podmínky v topném systému. Správná diagnostika a včasný zásah vám pomohou předejít poškození motoru a zajistí plynulý chod vytápění, přičemž průměrná životnost moderních čerpadel se pohybuje v rozmezí 10 až 15 let.
Hlavní příčiny hlučnosti oběhového čerpadla
Zvýšená hlučnost oběhového čerpadla bývá nejčastěji způsobena přítomností vzduchu v systému nebo nevhodným nastavením výkonu. Pokud v radiátorech slyšíte bublání, pravděpodobně dochází k zavzdušnění, kdy vzduchové kapsy v čerpadle způsobují vibrace a kavitaci. Dalším častým jevem je příliš vysoký výkon nastavený na čerpadle, který vede k nadměrnému proudění vody v trubkách, což se projevuje nepříjemným šumem nebo pískáním. V takovém případě se zvyšuje nejen hlučnost oběhového čerpadla, ale také zbytečně roste spotřeba energie čerpadla, která u starších třírychlostních typů dosahuje 400 až 700 kWh za rok.
- Zavzdušnění systému omezuje průtok a vede k přehřívání čerpadla.
- Vysoký výkon zvyšuje tření vody v systému a vytváří akustický hluk.
- Usazeniny v oběžném kole mohou mechanicky blokovat rotor čerpadla.
- Nevhodná dopravní výška čerpadla způsobuje nedostatečný oběh vody v nejvzdálenějších radiátorech.
Diagnostika a základní řešení poruch
Když přemýšlíte, proč nefunguje oběhové čerpadlo a jak to řešit, nejprve zkontrolujte přívod elektřiny a nastavení regulátoru. Častá chyba: uživatelé zapomínají na odvzdušnění čerpadla přímo na jeho hlavě, což je klíčový krok při zahájení topné sezóny. Pokud čerpadlo běží, ale topení zůstává studené, ověřte, zda je dopravní výška čerpadla dostatečná pro daný rozvod (pro rodinné domy obvykle 4 až 6 metrů). Správné nastavení oběhového čerpadla Wilo nebo Grundfos vyžaduje vyvážení mezi výkonem a požadovaným tepelným komfortem, přičemž moderní elektronické systémy monitorují hydraulické parametry a automaticky přizpůsobují otáčky.
Odborná rada: Pokud čerpadlo při startu vibruje a následně se zastaví, může být zablokované nečistotami z topné vody. U modelů s odšroubovatelnou středovou zátkou lze rotor opatrně uvolnit šroubovákem, přičemž doporučuji instalovat magnetický filtr před čerpadlo pro zachycení kovových nečistot.
Toto řešení se hodí pro běžné provozní potíže a zavzdušnění, avšak pro koho se nehodí? Pokud čerpadlo vykazuje známky úniku vody, zápach spáleniny nebo vyhazuje jističe, nesnažte se o opravu sami. V takovém případě kontaktujte servisního technika, protože porucha elektrických částí ovlivňuje provoz čerpadla a může být nebezpečná. Pamatujte, že nejčastější chyby při používání oběhového čerpadla v domácnosti pramení z podcenění čistoty topného média a špatného umístění čerpadla v topení vůči expanzní nádobě, což může vést k rychlému opotřebení ložisek.
Jak integrovat oběhové čerpadlo do chytré domácnosti
Moderní systémy vytápění umožňují pokročilé řízení provozu, čímž výrazně snižují zbytečnou spotřebu energie čerpadla a zvyšují váš tepelný komfort. Správná automatizace čerpadla v domácnosti představuje efektivní cestu k nižším nákladům, kdy moderní elektronická čerpadla s měničem otáček dokážou snížit spotřebu elektrické energie až o 80 % oproti starším typům.
Základní způsoby spínání čerpadla
Výběr způsobu ovládání přímo ovlivňuje to, jak správně používat oběhové čerpadlo v různých provozních režimech. Manuální spínání je dnes překonané, protože vyžaduje neustálou pozornost a neřeší aktuální tepelné potřeby domu. Efektivnější možnosti zahrnují:
- Časové spínání – umožňuje nastavit provoz podle denního harmonogramu, například pro zvýšený výkon v ranních a večerních hodinách.
- Termostatické spínání – reaguje na aktuální teplotu v místnosti a aktivuje oběh vody pouze v případě reálného požadavku na teplo.
- Automatizace – inteligentní systémy plynule upravují otáčky na základě diferenčního tlaku nebo rozdílu teplot mezi přívodním a vratným potrubím.
Tato opatření pomáhají minimalizovat hlučnost oběhového čerpadla a prodlužují životnost celého systému, která se u moderních jednotek pohybuje v rozmezí 10 až 15 let.
Integrace do chytré domácnosti
Propojení topného systému s chytrou domácností vám otevírá široké možnosti, jak ušetřit energii při používání oběhového čerpadla. Automatizace čerpadla umožňuje vzdálené ovládání přes mobilní aplikaci, takže můžete upravit výkon systému, i když nejste doma. Integrace do chytré domácnosti také zajišťuje, že se čerpadlo automaticky vypne v případě detekce otevřeného okna v místnosti s chytrou termostatickou hlavicí, čímž se zamezuje zbytečnému oběhu vody.
| Typ spínání | Hlavní výhoda | Dopad na úsporu energie |
|---|---|---|
| Časové | Předvídatelnost provozu | Střední |
| Termostatické | Reakce na potřebu tepla | Vysoký |
| Automatizace | Plynulá regulace otáček | Maximální |
Odborná rada: Při propojování čerpadla s řídicí jednotkou si dejte pozor na kompatibilitu komunikačních protokolů a vždy ověřte, zda výkonový modul čerpadla podporuje externí řízení napětím 0-10 V nebo digitálním datovým signálem.
Tento přístup se hodí pro moderní instalace s chytrými termostaty a elektronickými čerpadly, zatímco pro starší gravitační systémy bez odpovídající regulace může být integrace technicky náročná a neefektivní. Častá chyba: uživatelé zapomínají na odvzdušnění čerpadla po zásazích do rozvodu, což vede k zavzdušnění rotoru, vibracím a následnému selhání automatických regulačních funkcí.
Dopady nesprávného používání oběhového čerpadla
Nesprávné používání oběhového čerpadla vede k rychlému opotřebení komponent, zvýšené hlučnosti a zbytečnému plýtvání elektrickou energií. Zatímco moderní elektronická čerpadla spotřebují za rok 50 až 80 kWh, starší třírychlostní typy mohou při nevhodném nastavení dosáhnout spotřeby až 700 kWh, což zvyšuje náklady z 300 Kč na více než 3000 Kč ročně. Pochopení rizik spojených s provozem vám pomůže předejít drahým opravám a zajistí optimální tepelný komfort.
Nejčastější chyby v používání
Mezi hlavní chyby při provozu patří nevhodné nastavení oběhového čerpadla, které neodpovídá reálným potřebám objektu a dopravní výšce soustavy. Častým problémem je zanedbané odvzdušnění čerpadla, které způsobuje kavitaci, hlučný chod a následné mechanické poškození oběžného kola. Pokud není správně zvoleno umístění čerpadla v topení (například na zpátečce ke kotli nebo na výstupu) nebo je systém zanesen nečistotami, dochází k nadměrnému tření ložisek.
- Nastavení příliš vysokého výkonu, který neodpovídá hydraulickým parametrům otopné soustavy.
- Ignorování pravidelné údržby, zejména čištění magnetického filtru instalovaného před čerpadlem.
- Provozování systému se zavzdušněnými radiátory, což zvyšuje odpor v oběhu a zatěžuje motor.
- Častá chyba: Instalace čerpadla s nevhodnou vestavnou délkou (130 mm vs. 180 mm) nebo chybný směr proudění, který není v souladu se šipkou na těle čerpadla.
Dopady na životnost a účinnost
Příliš vysoký výkon čerpadla přímo zvyšuje hlučnost oběhového čerpadla a způsobuje nepříjemné proudění v trubkách. Dlouhodobé přetěžování motoru výrazně zkracuje průměrnou životnost čerpadla, která se při správném provozu pohybuje v rozmezí 10 až 15 let. Vysoká spotřeba energie čerpadla je přímým důsledkem špatného hydraulického vyvážení, kdy čerpadlo pracuje mimo svůj optimální pracovní bod.
| Parametr | Starší typy čerpadel | Moderní elektronická čerpadla |
|---|---|---|
| Roční spotřeba elektřiny | 400 – 700 kWh | 50 – 80 kWh |
| Roční náklady na provoz | cca 3000 Kč | 200 – 300 Kč |

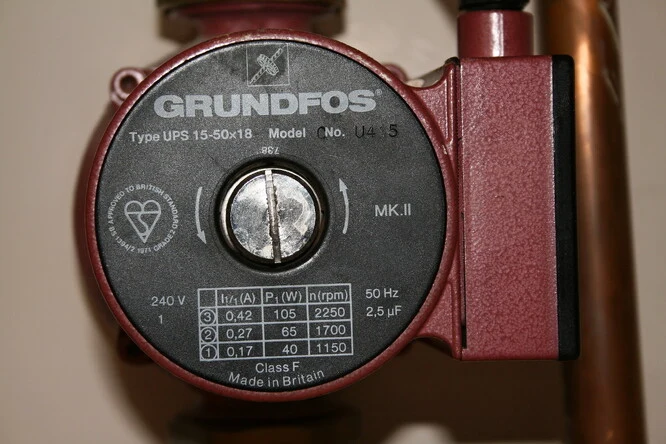

| Regulace výkonu | Pevné stupně (1-3) | Automatická dle diferenčního tlaku |
Odborná rada: Pokud čerpadlo začne vydávat kolísavé zvuky, okamžitě zkontrolujte tlak v systému a proveďte odvzdušnění pomocí odvzdušňovacího šroubu. Správné používání oběhového čerpadla vyžaduje vyváženou soustavu, kde výkon odpovídá skutečným tepelným ztrátám domu. Automatizace čerpadla pomocí moderních frekvenčních měničů dokáže ušetřit až 80 % elektrické energie oproti starším typům s pevnými otáčkami.
Pro koho se hodí: Elektronicky řízená čerpadla s plynulou regulací jsou ideální pro rodinné domy a byty s termostatickými ventily, kde dochází k častým změnám průtoku. Pro rozsáhlé průmyslové objekty s konstantním požadavkem na výkon jsou naopak vhodnější specifická suchoběžná čerpadla, která pro běžné domácí použití nejsou z důvodu vyšší hlučnosti a nároků na údržbu doporučována.
Časté dotazy
Na jaký stupeň nastavit oběhové čerpadlo?
Doporučená dopravní výška pro rodinný dům je 4-6 metrů, což odpovídá optimálnímu nastavení výkonu čerpadla pro tichý a efektivní provoz.
Kolik energie spotřebuje oběhové čerpadlo ročně?
Moderní čerpadla s měničem otáček spotřebují 50-80 kWh ročně, zatímco starší modely až 400-700 kWh.
Kam se správně montuje oběhové čerpadlo?
Čerpadlo se doporučuje montovat na zpátečku ke kotli nebo na výstup z kotle, aby byl zajištěn správný směr proudění a efektivní cirkulace.
Jak odvzdušnit oběhové čerpadlo?
Odvzdušnění se provádí povolením odvzdušňovacího šroubu, čekáním na únik vzduchu a následným zavřením šroubu. Rotor by měl být ve vodorovné poloze.
Proč oběhové čerpadlo vydává hluk?
Hluk může způsobovat příliš vysoký výkon čerpadla, zavzdušnění systému nebo opotřebení ložisek. Správné nastavení výkonu a údržba snižují hlučnost.
Jak dlouho by mělo oběhové čerpadlo běžet během topné sezóny?
Optimální doba provozu závisí na typu vytápění a nastavení, často se doporučuje spínání podle potřeby teplé vody, například ráno a večer.
Jak ušetřit energii při používání oběhového čerpadla?
Použijte moderní čerpadlo s měničem otáček a nastavte časové nebo termostatické spínání, případně integraci do chytré domácnosti.
Jak poznat správný směr proudění na čerpadle?
Na těle čerpadla je označena šipka ukazující správný směr proudění, který je nutné dodržet při montáži.
Jak často je třeba čistit oběhové čerpadlo?
Údržbu a čištění usazenin doporučujeme provádět alespoň jednou za topnou sezónu, aby se prodloužila životnost čerpadla.
Co znamená dopravní výška čerpadla?
Dopravní výška je maximální vzdálenost v metrech, do které je čerpadlo schopné dopravit vodu, obvykle 4-6 m pro rodinné domy.
Jak často je třeba kontrolovat těsnost oběhového čerpadla?
Těsnost oběhového čerpadla by měla být kontrolována minimálně jednou ročně během pravidelné údržby topného systému, aby se předešlo únikům a poškození zařízení.
Jaké jsou příznaky zatuhnutí oběhového čerpadla a jak postupovat?
Mezi příznaky zatuhnutí patří hlučnost a nefunkčnost čerpadla; doporučuje se odpojit napájení a mechanicky čerpadlo uvolnit, případně kontaktovat odborný servis, pokud se problém nevyřeší.
