Schema zapojení zásuvky tažného zařízení 7, 13 a 15 kolíků

Správné zapojení zásuvek tažného zařízení s 7, 13 a 15 kolíky zajišťuje bezpečný přenos elektrických signálů mezi vozidlem a přívěsem. Každý typ zásuvky má své specifické schéma, které zahrnuje nejen vodiče, ale i pojistky a relé pro ochranu elektrického okruhu. Porozumění těmto rozdílům je klíčové pro bezproblémový provoz a bezpečnost na silnici.

Popis a zapojení 7pólové zásuvky tažného zařízení

Popis a zapojení 7pólové zásuvky tažného zařízení vychází z normy ISO 1724 a používá se pro přenos základních světelných funkcí s napětím 12 V. Tato zásuvka obsahuje sedm kolíků, z nichž každý má specifickou barvu vodiče a přiřazenou funkci. Správné zapojení 7 pólové zásuvky umožňuje bezpečné propojení tažného zařízení s vozidlem a zajišťuje funkčnost směrových světel, brzdových světel i osvětlení přívěsu.

Jak zapojit jednotlivé piny 7pólové zásuvky tažného zařízení?

7pólová zásuvka má piny s jasně definovanými funkcemi a barevným značením podle ISO 1724. Pin 1 (žlutý vodič) přenáší levé směrové světlo, pin 2 (modrý) slouží pro mlhovku, pin 3 (bílé označení) je kostra, tedy záporný pól. Pin 4 (zelený) zapojuje pravé směrové světlo, pin 5 (hnědý) pravé obrysové světlo, pin 6 (červený) brzdové světlo a pin 7 (černý) levé obrysové světlo. Toto schéma zapojení 7 pólové zásuvky tažného zařízení 12V je standardem pro většinu osobních i užitkových vozidel a zajišťuje kompatibilitu.

Jak správně připravit kabely pro 7pólové zapojení?

Při zapojení 7 pólové zásuvky je nutné použít vodiče s minimálním průřezem 2,5 mm², které zajistí bezpečný přenos proudu bez rizika přehřívání. Konec kabelu je třeba pečlivě odizolovat do délky 8-10 mm a zajistit pevné mechanické spojení s kolíky zásuvky, aby nedocházelo k přerušení kontaktu. Doporučuje se také použít kvalitní pojistky a relé tažného zařízení, aby se zabránilo poškození elektrického systému vozu. Pozor na běžnou chybu – nesprávné propojení barev vodičů, které může vést k nefunkčnosti světel nebo zkratům.

Tip: Při zapojení zásuvky 7 a 13 kolíků se vyplatí využít CAN-BUS adaptér zásuvka, který pomáhá přizpůsobit elektrické signály moderních vozidel a předejít chybovým hlášením. Adaptéry mezi zásuvkami tažného zařízení usnadňují kompatibilitu různých typů zásuvek.

Schéma a funkce 13pólové zásuvky tažného zařízení

Schéma zapojení 13pólové zásuvky tažného zařízení dle normy ISO 11446 umožňuje přenos nejen základních světelných funkcí, ale také dodatečných napájecích signálů pro moderní přívěsy a karavany. Níže najdete přehled funkcí jednotlivých pinů a barevné značení vodičů, které zajišťuje správné propojení v souladu s platnými normami.

Jaké funkce přenáší 13pólová zásuvka tažného zařízení?

13pólová zásuvka obsahuje 13 kolíků, které přenášejí všechny základní světelné funkce známé ze 7pólové zásuvky, a navíc dodávají trvalé napětí a napětí po zapnutí zapalování vozidla. Pin 1 s žlutým vodičem slouží pro levé směrové světlo, pin 8 označený růžovou barvou přenáší signál zpětného světlometu a pin 9 (oranžový vodič) zajišťuje stálé napájení 12 V, které je nezávislé na zapalování. Tato rozšířená funkčnost umožňuje napájet například vnitřní osvětlení v přívěsu nebo dobíjení baterií. Schéma zapojení 7 pólové zásuvky tažného zařízení 12V tak tvoří základ, který 13pólová zásuvka rozšiřuje o další ovládací signály.

Jak zapojit 13pólovou zásuvku podle barev pinů?

Pro správné zapojení 13pólové zásuvky je zásadní dodržet barevné značení vodičů, které odpovídá ISO 11446. Níže uvedená tabulka shrnuje všechny piny s jejich barvami a funkcemi:

Dodržení tohoto barevného standardu je klíčové pro správné fungování a kompatibilitu tažného zařízení s přívěsy. Při zapojení 13pólové zásuvky je třeba zohlednit také pojistky a relé tažného zařízení, které chrání elektrický obvod. Pro vozidla s CAN-BUS systémem je dostupný CAN-BUS adaptér zásuvka, který zajišťuje správnou komunikaci mezi vozidlem a přívěsem. Adaptéry mezi zásuvkami tažného zařízení pak umožňují přechod mezi 7, 13 a 15 pólovými verzemi podle potřeby.

Tip: Častou chybou je zaměňování pinů s podobnou barvou vodičů, což může vést k nesprávné funkci světel nebo poškození elektroniky. Proto je nutné vždy ověřit zapojení podle aktuálního schématu a používat kvalitní konektory.

Pro komplexní instalaci doporučuji prostudovat také schéma zapojení 15 kolíkové zásuvky tažného zařízení a postup zapojení zásuvky tažného zařízení 7 pólů a 13 pólů, které se někdy kombinují v různých typech vozidel.

Detaily zapojení 15pólové zásuvky a její použití

15pólová zásuvka představuje standardní konektor podle normy ISO 12098, který se využívá především u nákladních vozidel a autobusů s elektrickým systémem 24 V. Na rozdíl od běžnějších 7 a 13 pólových zásuvek nabízí rozšířenou možnost přenosu signálů pro světelné funkce a další doplňky, například mlhová světla a obrysová světla. Správné zapojení jednotlivých pinů je klíčové pro bezpečný provoz a kompatibilitu s tažným zařízením.

Jaké jsou klíčové vlastnosti 15pólové zásuvky tažného zařízení?

15pólová zásuvka obsahuje 15 kolíků, které umožňují přenos napětí 24 V a pokrývají všechny základní světelné funkce včetně levého a pravého směrového světla, brzdového světla a obrysových světel. Pin 1 je žlutý a přenáší signál levého směrového světla, pin 4 bílý slouží jako kostra (uzemnění) a pin 7 červený je určen pro brzdové světlo. Další piny umožňují ovládání mlhových světel a dalších systémů. Díky této rozšířené funkcionalitě je 15pólová zásuvka nezbytná pro větší vozidla a složitější systémy osvětlení.

Jak správně zapojit 15pólovou zásuvku?

Při zapojování 15pólové zásuvky je nezbytné přesně dodržet barevné značení a přiřazení funkcí jednotlivých pinů podle normy ISO 12098. Správné zapojení zajišťuje optimální fungování všech světelných a doplňkových zařízení, což je zásadní zejména u vozidel s napětím 24 V. Propojování s pojistkami a relé tažného zařízení musí být provedeno pečlivě, aby se zabránilo zkratu nebo nesprávné funkci. Adaptéry mezi zásuvkami tažného zařízení jsou dostupné, ale u 15pólové zásuvky je důležité použít kompatibilní kabeláž a konektory. Schéma zapojení 7 pólové zásuvky tažného zařízení 12V se u 15pólové liší především v počtu kolíků a rozšířených funkcích.

Tip: Častou chybou při zapojení zásuvky tažného zařízení je nesprávné přiřazení kostry (pin 4), které vede k poruchám osvětlení. Proto vždy ověřte správné barevné značení a funkci každého pinu.

Doporučené elektrické parametry, pojistky a relé pro zapojení

Doporučený průřez vodičů pro zapojení zásuvek tažného zařízení je klíčový pro bezpečný a bezporuchový provoz. Pro napájecí větve se doporučuje minimální průřez vodičů 2,5 mm², zatímco hlavní přívod by měl mít průřez alespoň 4 mm². Pojistky hrají zásadní roli v ochraně vodičů proti přetížení, čímž zabraňují poškození kabeláže a riziku požáru. Relé v zapojení zase zajišťuje, že při trvalém napětí zásuvky nedochází k vybíjení baterie vozidla.

Použití pojistek a relé je proto nezbytné pro správné a bezpečné zapojení 7 pólové zásuvky i schéma 13 pólové zásuvky. V kombinaci s CAN-BUS adaptéry nebo adaptéry mezi zásuvkami tažného zařízení zajistí spolehlivý provoz tažného zařízení i při složitějších elektroinstalacích.

• Použijte vodiče s průřezem minimálně 2,5 mm² pro obvody osvětlení a 4 mm² pro hlavní přívod.
• Zařaďte pojistky odpovídající maximálnímu proudu vedenému vodiči.
• Instalujte relé, které odpojí zásuvku od baterie při vypnutí zapalování.
• Ověřte kompatibilitu s CAN-BUS adaptéry, pokud je vozidlo vybaveno tímto systémem.

Nejčastější chyby při zapojení zásuvky tažného zařízení 7 a 13 kolíků

Častou chybou je použití vodičů s nedostatečným průřezem, což vede k přehřívání a selhání pojistek. Dalším problémem bývá absence relé, která způsobuje vybíjení baterie při delším stání vozidla s připojeným tažným zařízením. Dodržení správného postupu zapojení zásuvky tažného zařízení 7 pólů a 13 pólů minimalizuje tyto rizika.

Specifika zapojení zásuvek u vozidel s CAN-BUS systémem a jejich řešení

U vozidel vybavených CAN-BUS systémem je zapojení zásuvek tažného zařízení s 7, 13 nebo 15 kolíky komplikovanější než u klasických vozů. CAN-BUS adaptér zásuvka se používá k předejití chybových hlášek, které mohou vzniknout při nesprávném zapojení. Tento adaptér nebo specializovaný dekodér správně komunikuje s palubní elektronikou a zabraňuje zbytečným poruchám.

Diagnostika je nezbytná pro odhalení chyb při instalaci, například nesprávného zapojení vodičů nebo špatného připojení pojistek a relé tažné zařízení. Použitím CAN-BUS adaptéru a správným postupem zapojení zásuvky tažného zařízení 7 pólů a 13 pólů lze předejít nejčastějším chybám a zajistit bezproblémový provoz.

• Použijte CAN-BUS adaptér při zapojení 7 nebo 13 kolíkové zásuvky u vozidel s CAN-BUS systémem
• Zkontrolujte pojistky a relé tažné zařízení před instalací
• Proveďte diagnostiku po zapojení, aby se odhalily případné chyby
• Využijte adaptéry mezi zásuvkami tažného zařízení pro správnou kompatibilitu

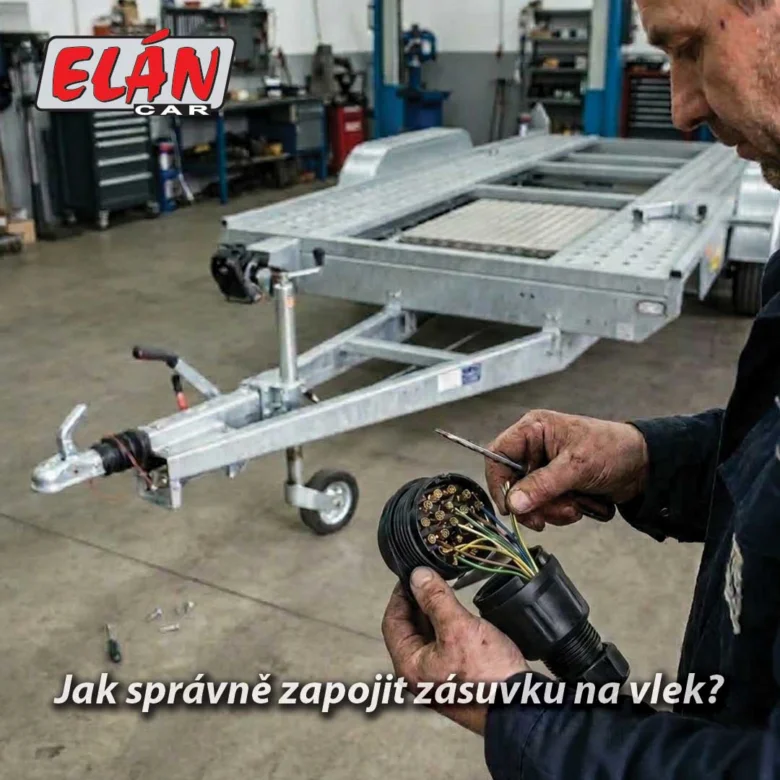

Tipy jak správně zapojit zásuvku tažného zařízení 7 a 13 pólů

Při zapojení dodržujte schéma 13 pólové zásuvky a respektujte specifika CAN-BUS systému, aby nedošlo k poruchám elektroniky.

Možnosti a omezení adaptérů mezi 7, 13 a 15 pólovými zásuvkami

Adaptéry mezi 7, 13 a 15 pólovými zásuvkami tažného zařízení slouží k propojení různých typů konektorů, přičemž přenášejí pouze kompatibilní funkce. Například 7pólová zásuvka obvykle neumožňuje přenos trvalého napětí, které je součástí schématu 13pólové zásuvky, což omezuje funkčnost některých zařízení nebo osvětlení přívěsu.

Typické adaptéry mezi zásuvkami tažného zařízení umožňují základní osvětlení, brzdové světlo a blinkry, ale ne vždy přenášejí signály pro zpětné kamery, napájení vnitřního osvětlení přívěsu nebo CAN-BUS komunikaci. To platí zejména u 15 pólových zásuvek, které mají rozšířené zapojení a funkce oproti 7 a 13 pólovým variantám.

• Adaptér přenáší pouze kompatibilní funkce mezi zásuvkami
• 7pólová zásuvka nezajišťuje přenos trvalého napětí 13pólové zásuvky
• Některé speciální funkce 15 pólové zásuvky nejsou přenosné přes adaptéry
• Použití adaptéru nevyřeší potřebu pojistek a relé tažného zařízení pro specifické funkce
• CAN-BUS adaptér zásuvka je nutný při integraci moderních vozidel s elektronickými systémy

K čemu slouží jednotlivé kolíky v zásuvce tažného zařízení 7 a 13 pólů

Základní schema zapojení přívěsu 7, 13 a 15 kolíku ukazuje, že každý kolík má určenou funkci – od osvětlení, přes napájení až po signály brzd a blinkrů. Při použití adaptéru je proto zásadní vědět, které kolíky jsou kompatibilní, aby bylo zajištěno správné zapojení a funkce přívěsu.

Nejčastější chyby a problémy při zapojení zásuvek tažného zařízení

Při zapojení zásuvek tažného zařízení s 7, 13 a 15 kolíky patří mezi nejčastější chyby nedostatečný průřez vodičů. Ten způsobuje přehřívání a může vést k selhání elektrického obvodu. Špatné zemnění zásuvky často vyvolává poruchy světel, například blikání nebo nesvítící brzdová světla. Dalším častým problémem jsou neodizolované spoje, které podporují vznik koroze a zkratu. Často chybí také relé, které je nezbytné pro správné napájení světel a dalších funkcí tažného zařízení, zejména u 13 a 15 pólových zásuvek.

Nejčastější chyby při zapojení zásuvky tažného zařízení 7 a 13 kolíků

• Nedostatečný průřez vodiče – vede k zahřívání a poškození kabeláže
• Špatné zemnění – způsobuje nestabilitu a poruchy osvětlení přívěsu
• Neodizolované spoje – riziko koroze a elektrických závad
• Chybějící pojistky a relé tažného zařízení – ohrožují bezpečný provoz
• Nesprávné použití CAN-BUS adaptéru zásuvky nebo adaptéru mezi zásuvkami tažného zařízení – může narušit komunikaci a funkčnost

Tip: Při zapojení 7 pólové zásuvky a schématu 13 pólové zásuvky vždy zkontrolujte průřez vodičů a kvalitu uzemnění, abyste předešli typickým chybám a zajistili bezpečný provoz tažného zařízení.

Testování a diagnostika funkčnosti zásuvek po instalaci

Po zapojení 7, 13 nebo 15 pólové zásuvky tažného zařízení je nezbytné provést důkladné testování. Kontrola všech světelných funkcí, jako jsou blinkry, brzdová a obrysová světla nebo couvací světlo, zajistí bezpečnost a správný provoz přívěsu. Tester zásuvek odhalí nesprávné zapojení nebo poruchy, které by mohly způsobit technické problémy na silnici. Při použití CAN-BUS adaptéru zásuvky je diagnostika ještě důležitější kvůli elektronickým systémům vozidla.

1. Připojení testeru – zapojte tester do zásuvky tažného zařízení podle schématu 13 pólové zásuvky nebo 7 pólové zásuvky, podle typu instalace.
2. Kontrola blinkrů – aktivujte blinkry na vozidle a ověřte, zda svítí správně na přívěsu.
3. Ověření brzdových světel – sešlápněte brzdu a zkontrolujte funkčnost brzdových světel na zásuvce.
4. Test couvacího světla – zařaďte zpátečku a potvrďte správné rozsvícení couvacího světla.
5. Kontrola pojistek a relé tažného zařízení – zkontrolujte, zda jsou pojistky neporušené a relé správně funguje.

Tip: Častá chyba při testování je přehlédnutí správného propojení 7 pólové a 13 pólové zásuvky tažného zařízení, což vede k selhání světelných funkcí. Doporučuji pečlivě ověřit zapojení podle přehledného schématu a použít adaptéry mezi zásuvkami tažného zařízení, pokud je potřeba.

Tipy jak správně zapojit zásuvku tažného zařízení 7 a 13 pólů

Pro správné propojení 7 pólové a 13 pólové zásuvky tažného zařízení je klíčové dodržet schéma zapojení a využít vhodné adaptéry, které zajistí kompatibilitu a spolehlivost světelných funkcí.

Časté dotazy a odpovědi k zapojení zásuvek tažného zařízení

Otázka: Jak zapojit 7pólovou zásuvku tažného zařízení?

Zapojte pin 1 (žlutý) jako levé směrové světlo, pin 2 (modrý) pro mlhovku, pin 3 (bílý) jako kostru, pin 4 (zelený) pravé směrové světlo, pin 5 (hnědý) pravé obrysové světlo, pin 6 (červený) brzdové světlo a pin 7 (černý) levé obrysové světlo.

Otázka: Jaký je rozdíl mezi 7pólovou a 13pólovou zásuvkou tažného zařízení?

13pólová zásuvka má navíc 6 pinů, které přenáší trvalé napětí, napětí po zapnutí zapalování a další funkce vhodné pro karavany a moderní přívěsy.

Otázka: K čemu slouží pin 9 u 13pólové zásuvky?

Pin 9 (oranžový) poskytuje stálé napájení 12 V pro osvětlení nebo další spotřebiče v přívěsu.

Otázka: Jaké vodiče použít pro zapojení zásuvky tažného zařízení?

Doporučují se vodiče s průřezem minimálně 2,5 mm² pro většinu obvodů a 4 mm² pro hlavní napájecí kabely.

Otázka: Jaké jsou nejčastější chyby při zapojení zásuvky tažného zařízení?

Častá chyba je použití vodičů s příliš malým průřezem, špatné uzemnění a chybějící relé, což může vést k poruchám světel a vybíjení baterie.

Otázka: Jak zapojit zásuvku tažného zařízení u vozidla s CAN-BUS systémem?

Nutností je CAN-BUS adaptér zásuvka, který zajistí správnou komunikaci a zabraňuje chybovým hláškám v palubním systému.

Otázka: Lze použít adaptér mezi 7 a 13 pólovou zásuvkou?

Ano, adaptéry mezi zásuvkami tažného zařízení umožňují propojení, avšak 7pólová zásuvka nepřenáší některé funkce 13pólové, například stálé napětí.

Otázka: Jak správně otestovat funkčnost zásuvky po instalaci?

Použijte tester zásuvek, ověřte správnou činnost blinkrů, brzdových světel, obrysových světel i couvacího světla.

Otázka: Jaký je význam pinů u 15pólové zásuvky?

15 pólová zásuvka je určena pro 24 V systémy, přičemž jednotlivé piny mají funkce podobné 7 a 13 pólovým zásuvkám, ale přizpůsobené vyššímu napětí.

Otázka: Jaké pojistky a relé jsou doporučeny pro zapojení zásuvek tažného zařízení?

Použijte pojistky blízko zdroje napájení a relé pro spínání trvalého napětí, čímž se zabrání přetížení a vybíjení autobaterie.

Otázka: Jak zapojit 4pólovou zásuvku na 5pólovou zásuvku tažného zařízení?

Připojte čtyři vodiče z 4pólové zásuvky na odpovídající piny 5pólové a pátý pin nechte izolovaný.

Otázka: Jak se správně zapojuje dvojzásuvka tažného zařízení?

Dvojzásuvka vyžaduje paralelní zapojení pinů s důrazem na správnou polaritu a izolaci mezi jednotlivými částmi.

Otázka: Jaké jsou rozdíly ve schématu zapojení 7pólové zásuvky pro 12V a 24V systémy?

U 24V systémů je nutné použít silnější vodiče a pojistky s vyšším proudovým zatížením, obvykle minimálně 15 A.

Otázka: Jak správně připojit 7pólovou zásuvku tažného zařízení do auta krok za krokem?

1. Odpojte baterii. 2. Připojte vodiče podle barevného schématu. 3. Zkontrolujte pevnost spojů. 4. Připojte baterii zpět.

Otázka: Jaký je postup při zapojení 15pólové zásuvky tažného zařízení?

Připojte všechny piny podle výrobního schématu, každému pinu přiřaďte správnou funkci jako osvětlení, směrovky nebo napájení.

Otázka: Jak zapojit zásuvku tažného zařízení u vozidla bez přímého přístupu k zadním světlem?

Použijte prodlužovací kabely nebo speciální adaptér, který umožní zapojení přes alternativní konektory.

Otázka: Jaké jsou možnosti adaptérů mezi 7, 13 a 15 pólovými zásuvkami?

Adaptéry umožňují propojení rozdílných zásuvek, ale je nutné ověřit plnou funkčnost a kompatibilitu všech pinů.

Otázka: Jaké jsou kroky při testování funkčnosti zásuvky tažného zařízení po instalaci?

Použijte tester, ověřte každou funkci světel a signálů na přívěsu, případné chyby ihned opravte.

Odborná rada: Při zapojení zásuvky se vyhněte časté chybě, kdy vodiče mají nedostatečný průřez, což může vést k přehřívání a poruchám. Zapojení 7pólové zásuvky vyhoví jednodušším přívěsům, zatímco 13 a 15 pólové zásuvky jsou vhodné pro složitější zařízení a karavany.
