Instalace a konfigurace pohybového senzoru postup a připojení
Správná instalace a konfigurace pohybového senzoru zajistí spolehlivou detekci pohybu a efektivní ovládání světel či alarmů. Postup zahrnuje precizní montáž pohybového čidla, správné zapojení pohybového senzoru i nastavení citlivosti PIR čidla podle konkrétního prostoru. Díky tomu minimalizujete falešné poplachy a maximalizujete funkčnost zařízení.
Co si zapamatovat
- PIR pohybová čidla detekují infračervené záření a mají dosah 5-12 metrů s úhlem detekce 90° až 360°.
- Odizolujte konce vodičů přibližně na 1 cm před připojením k svorkám.
- Nastavení citlivosti pohybového senzoru (SENS) ovlivňuje dosah detekce až do 12 metrů.
- Doba svícení (TIME) se nastavuje v rozmezí 5 sekund až 10 minut, doporučeně 1-2 minuty pro vchodové osvětlení.
- Pohybové čidlo se instaluje ve výšce 2,5 až 3 metry, ideálně pod střechou s krytím minimálně IP44.
Jak nainstalovat pohybový senzor krok za krokem
Instalace pohybového senzoru vyžaduje přesné umístění, správnou přípravu kabelů a dodržení bezpečnostních pravidel podle platných norem. Montáž PIR čidla probíhá ve výšce 2,5 až 3 metry nad zemí, což zajišťuje optimální zorné pole a minimalizuje falešné sepnutí způsobené pohybem malých zvířat nebo větví. Pro venkovní použití je nezbytné použít čidlo s krytím minimálně IP44, které poskytuje ochranu proti stříkající vodě a vlhkosti, případně IP65 pro vyšší odolnost vůči dešti a prachu.
Výběr vhodného umístění pro pohybový senzor
PIR technologie pracuje na principu detekce infračerveného záření vyzařovaného teplými objekty, proto by senzor neměl být umístěn v blízkosti zdrojů prudkých teplotních změn, jako jsou radiátory, komíny nebo přímé sluneční záření. Doporučená výška instalace 2,5 až 3 metry umožňuje široký úhel detekce 90° až 120° a dosah pohybu 5 až 12 metrů, což pokryje běžné vstupní prostory. Umístění pod střechou nebo okapem zároveň chrání čidlo před přímým deštěm a prodlužuje jeho životnost.
Příprava kabelů a bezpečnostní opatření při instalaci
Před započetím montáže vždy vypněte jistič, abyste zabránili úrazu elektrickým proudem. Kabely je nutné odizolovat na délku přibližně 1 cm, což zaručí pevné a bezpečné spojení ve svorkách senzoru. Při připojování dodržujte schéma zapojení pohybového čidla: fáze (hnědý nebo černý vodič) připojte ke svorce L, neutrální vodič (modrý) ke svorce N a ochranný vodič (žlutozelený) ke svorce s označením zemnění. Nesprávné zapojení může způsobit nefunkčnost senzoru nebo poškození elektrického okruhu. Používejte vhodné svorky a svorkovnice odpovídající průřezu vodičů a zajistěte, aby žádný vodič nebyl volný nebo obnažený.
- Vypněte jistič – zajistěte úplné odpojení elektrického napájení.
- Namontujte držák senzoru – upevněte jej pevně ve výšce 2,5 až 3 metry, ideálně pod střechou.
- Odizolujte vodiče – odstraňte izolaci cca 1 cm pro spolehlivé připojení.
- Připojte kabely podle schématu – správně zapojte fázi, neutrální a zemnící vodič.
- Upevněte pohybový senzor – zajistěte stabilní montáž a krytí minimálně IP44.
- Zapněte jistič – otestujte funkci senzoru a nastavte citlivost, dobu svícení a světelný práh.
- Montáž pohybového čidla musí respektovat doporučenou výšku 2,5-3 metry a krytí IP44 nebo vyšší.
- Nastavení PIR čidla zahrnuje regulaci citlivosti (SENS), doby svícení (TIME) a prahu okolního osvětlení (LUX).
- Umístění senzoru by mělo eliminovat rušivé vlivy, například pohyb větví nebo domácích zvířat.
Tip: Častou chybou je instalace pohybového senzoru příliš nízko, což vede k častým falešným sepnutím kvůli pohybu malých zvířat nebo větví. Instalace je vhodná především pro venkovní osvětlení v místech s průchozím pohybem lidí, naopak méně se hodí do prostor s velkým pohybem domácích mazlíčků, kde může docházet k nežádoucímu spínání.
Jak připojit pohybový senzor ke světlu a vypínači
Při elektrickém připojení pohybového senzoru ke světlu a vypínači rozlišujeme dva základní způsoby zapojení – paralelní a sériové. Každý z nich má specifické funkční vlastnosti a vhodnost použití závisí na požadavcích na ovládání osvětlení a úsporu energie.
Paralelní zapojení pohybového senzoru a vypínače
Paralelní zapojení znamená, že pohybový senzor i vypínač jsou připojeny vedle sebe na fázi (L) svítidla. V praxi to znamená, že když je vypínač zapnutý, světlo svítí nepřetržitě bez ohledu na signál z pohybového čidla. Pokud je vypínač vypnutý, senzor aktivuje světlo pouze při detekci pohybu v dosahu 5-12 metrů a úhlu 90° až 180°. Tento způsob nabízí flexibilní ovládání osvětlení – manuální zapnutí přes vypínač i automatické přes senzor. Nevýhodou je vyšší spotřeba elektrické energie, pokud je vypínač často zapnutý trvale. Pro bezpečné a funkční paralelní zapojení je nutné správně propojit vodiče: fázi (hnědý/černý) ke svorce L, nulák (modrý) ke svorce N a ochranný vodič (žlutozelený) ke svorce se symbolem zemnění. Vodiče je třeba odizolovat cca 10 mm a pevně zajistit pomocí svorek nebo svorkovnic. Před prací vždy vypněte jistič a používejte izolované nářadí.
Sériové zapojení pohybového senzoru a vypínače
Sériové zapojení spojuje vypínač a pohybový senzor za sebou v elektrickém obvodu tak, že vypínač musí být zapnutý, aby umožnil průchod proudu k senzoru. Světlo se rozsvítí pouze při současném sepnutí vypínače a detekci pohybu senzorem. Tento způsob výrazně snižuje spotřebu energie, protože světlo nelze rozsvítit manuálně bez aktivace senzoru. Sériové zapojení vyžaduje přesné zapojení vodičů L, N a země podle schématu, které zajistí správnou funkci čidla a vypínače. Nastavení citlivosti senzoru (dosah až 12 metrů) a doby svícení (obvykle 5 sekund až 10 minut) je nutné přizpůsobit konkrétním podmínkám prostoru. Nevýhodou je omezená možnost manuálního ovládání světla, protože vypínač pouze aktivuje či deaktivuje senzor.
| Typ zapojení | Funkce vypínače | Funkce pohybového senzoru | Výhody | Nevýhody |
|---|---|---|---|---|
| Paralelní | Zapíná světlo nezávisle na senzoru | Spíná světlo při detekci pohybu | Flexibilní ovládání, jednoduchost | Vyšší spotřeba při trvalém zapnutí |
| Sériové | Musí být zapnutý pro funkci senzoru | Řídí světlo pouze při sepnutí vypínače a pohybu | Úspora energie, automatika | Omezená manuální kontrola |
Tip: Při montáži pohybového čidla vždy pečlivě ověřte správnost zapojení podle výrobního schématu a barev vodičů, protože nesprávné propojení může vést k nefunkčnosti nebo poškození čidla. Doporučuje se také používat svorkovnice odpovídající průřezu vodičů a dodržovat české elektrotechnické normy ČSN 33 2000-7-710.
Pro optimální funkci PIR čidla je nezbytné kromě správného zapojení nastavit citlivost senzoru, dobu svícení a světelný práh (LUX). Citlivost se nastavuje tak, aby detekce pokrývala požadovaný prostor (např. 6-8 metrů pro vchodové dveře) a zároveň minimalizovala falešné sepnutí způsobené větrem nebo domácími zvířaty. Doba svícení se doporučuje nastavit na 1-2 minuty, což zajistí dostatečné osvětlení bez zbytečného plýtvání energií. Světelný práh nastavte tak, aby čidlo aktivovalo světlo pouze za šera nebo tmy, obvykle mezi 5 a 20 luxy.
Jak funguje PIR pohybový senzor a jak ho zapojit je klíčová část instalace, kdy správné elektrické připojení a konfigurace parametrů zajišťují spolehlivou detekci pohybu a efektivní ovládání osvětlení.
Jak nastavit parametry pohybového senzoru (citlivost, doba svícení, LUX)
Nastavení správných parametrů pohybového senzoru výrazně ovlivňuje jeho funkčnost a spolehlivost. V této sekci se zaměříme na tři základní ovladače – citlivost (SENS), dobu svícení (TIME) a světelný práh (LUX), které je třeba správně nastavit podle konkrétního prostředí a požadavků.
Nastavení citlivosti (SENS)
Citlivost pohybového senzoru, označovaná jako SENS, upravuje dosah detekce pohybu až do vzdálenosti 12 metrů. Vyšší citlivost zvětšuje rozsah snímání, což je vhodné pro velké prostory nebo venkovní instalace. Naopak příliš vysoká citlivost může způsobit časté a falešné sepnutí světla například při pohybu malých zvířat nebo větví ve větru. Proto je nutné citlivost nastavit s ohledem na konkrétní okolí, aby nedocházelo k nechtěným aktivacím senzoru.
Nastavení doby svícení (TIME)
Doba svícení (TIME) určuje, jak dlouho zůstane světlo po detekci pohybu zapnuté. Tento interval lze nastavit v rozmezí od 5 sekund do 10 minut. Pro vstupní osvětlení a běžné domácí aplikace se doporučuje nastavit dobu svícení na 1 až 2 minuty, což poskytuje dostatek času pro pohodlný pohyb a zároveň šetří energii. Při montáži pohybového čidla je vhodné dobu svícení přizpůsobit konkrétnímu účelu, například delší doba může být vhodná pro zahradní osvětlení.
Nastavení světelného prahu (LUX)
Světelný práh (LUX) určuje úroveň okolního osvětlení, při které se pohybový senzor aktivuje. LUX senzor tak zamezuje sepnutí světla za denního světla nebo při dostatečné intenzitě okolního osvětlení. Pro venkovní použití se doporučuje nastavit LUX na hodnotu mezi 10 a 30 luxy, což umožňuje aktivaci senzoru pouze za soumraku a v noci. Správné nastavení světelného prahu je zásadní pro úsporu energie a prodloužení životnosti osvětlení.
| Parametr | Rozsah nastavení | Doporučená hodnota pro venkovní použití |
|---|---|---|
| Citlivost (SENS) | 1 až 12 metrů dosahu | 6-8 metrů pro běžné zahradní osvětlení |
| Doba svícení (TIME) | 5 sekund až 10 minut | 60-120 sekund |
| Světelný práh (LUX) | 1 až 50 luxů | 10-30 luxů |
Tip: Při instalaci pohybového senzoru věnujte zvýšenou pozornost nastavení citlivosti, aby nedocházelo k častému a nechtěnému sepnutí světla. Nastavení soumrakového čidla správně prodlouží životnost žárovek a sníží spotřebu energie.
Doporučené umístění a montáž pohybového senzoru
Pro správnou funkci a spolehlivost pohybového senzoru je klíčové jeho správné umístění a montáž. Optimální výška instalace pohybového senzoru se pohybuje mezi 2,5 až 3 metry. Tato výška umožňuje nejefektivnější detekci pohybu v prostoru a zároveň minimalizuje riziko falešných poplachů způsobených malými zvířaty nebo jinými zdroji.
Při montáži pohybového čidla je nezbytné zajistit dostatečné krytí proti povětrnostním vlivům, ideálně minimálně krytí IP44. Toto krytí chrání zařízení před přímým deštěm a prachem, což prodlužuje jeho životnost a zajišťuje stabilní funkci i při nepříznivém počasí. Pokud plánujete instalaci venku, vybírejte modely s ještě vyšším krytím.
Umístění senzoru by mělo být pečlivě zvoleno s ohledem na zdroje tepla. Instalace pohybového senzoru mimo zdroje tepla, jako jsou topné potrubí, klimatizační jednotky nebo sluneční paprsky, minimalizuje rušení a chybnou aktivaci. Vyhněte se také přímému dešti a přímému slunečnímu záření, které může ovlivnit citlivost senzoru a nastavení PIR čidla.
- Montáž pohybového čidla ve výšce 2,5-3 metrů zajišťuje správnou detekci pohybu
- Krytí IP44 a vyšší chrání senzor před vlivy počasí
- Umístěte pohybový senzor mimo zdroje tepla a přímý déšť
- Vyvarujte se umístění v místech se silným větráním nebo prudkými teplotními výkyvy
Tip: Pro venkovní instalaci doporučuji zkontrolovat schéma zapojení čidla a správně nastavit dobu svícení tak, aby odpovídala vašim potřebám. Správné nastavení citlivosti senzoru pomůže předejít častým falešným poplachům.
Návod na instalaci a konfiguraci pohybového čidla
Při instalaci pohybového senzoru postupujte podle návodu, který zahrnuje montážní výšku, správné zapojení pohybového senzoru a nastavení parametrů jako citlivost senzoru a doba svícení. Dodržení těchto kroků výrazně zlepší funkčnost a spolehlivost zařízení.
Údržba a diagnostika pohybového senzoru
Údržba a diagnostika pohybového senzoru jsou klíčové pro dlouhodobě spolehlivý provoz zařízení. Čištění čočky pohybového senzoru doporučuji provádět minimálně jednou za 3-6 měsíců, protože prach a nečistoty ovlivňují citlivost senzoru a mohou způsobovat falešná sepnutí nebo naopak neaktivaci. Při pravidelné údržbě je vhodné zkontrolovat také schéma zapojení čidla a stav elektrických spojení, aby se předešlo problémům s připojením pohybového senzoru ke světlu.
Diagnostika pohybového senzoru zahrnuje ověření správného nastavení PIR čidla, zejména citlivosti senzoru a doby svícení, které mají vliv na přesnost detekce pohybu a funkci osvětlení. Nesprávná montáž pohybového čidla nebo nevhodné nastavení často vede k chybám při instalaci pohybového senzoru, jako jsou falešné poplachy nebo výpadky.
Nejčastější chyby při instalaci a jejich oprava
- Špatné umístění senzoru – vyhněte se místům s pohybem stromů nebo vozidel, které mohou spouštět falešné sepnutí
- Zanesená nebo poškrábaná čočka – pravidelné čištění zabrání poklesu citlivosti
- Nedostatečné upevnění – senzory musí být pevně namontované, aby nedocházelo k poškození kabelů
- Nesprávné zapojení – zkontrolujte schéma zapojení čidla, správné připojení vodičů a kompatibilitu s osvětlením
- Nevhodné nastavení doby svícení – příliš krátká doba může způsobit časté zapínání a vypínání světla
Tip: Při instalaci a konfiguraci pohybového čidla se vyplatí věnovat pozornost nejen montáži, ale také pravidelné údržbě, která prodlouží životnost zařízení a sníží počet poruch.
FAQ – Časté dotazy k instalaci a konfiguraci pohybového senzoru
Otázka: Jak správně nainstalovat pohybový senzor?
Pohybový senzor instalujte ve výšce 2,5 až 3 metry, ideálně pod střechu s krytím minimálně IP44. Vodiče odizolujte na délku přibližně 1 cm a připojte podle schématu zapojení čidla.
Otázka: Jak zapojit pohybové čidlo ke světlu a vypínači?
Použijte paralelní nebo sériové zapojení. Paralelní zapojení umožní trvalé svícení při zapnutém vypínači a zároveň ovládání čidlem.
Otázka: Jak nastavit citlivost pohybového senzoru?
Nastavte citlivost (SENS) na střední hodnotu, což zajistí dosah 5-12 metrů a minimalizuje falešná sepnutí způsobená větrem nebo zvířaty.
Otázka: Jak nastavím dobu svícení pohybového senzoru?
Doba svícení (TIME) se reguluje od 5 sekund do 10 minut, ideálně nastavte 1-2 minuty pro pohodlný pohyb v aktivované zóně.
Otázka: Co znamená nastavení LUX u pohybového senzoru?
LUX určuje úroveň okolního světla, při které se senzor aktivuje. Nastavte hodnotu tak, aby světlo svítilo pouze za soumraku nebo tmy.
Otázka: Jaké jsou výhody paralelního zapojení pohybového senzoru?
Paralelní zapojení umožňuje ovládání světla samostatně čidlem i vypínačem, což je vhodné pro místa, kde chcete trvalé osvětlení.
Otázka: Jak často mám čistit čočku pohybového senzoru?
Čočku očistěte měkkým suchým hadříkem alespoň jednou za 3-6 měsíců, aby citlivost senzoru zůstala optimální.
Otázka: Kde nejlépe umístit pohybový senzor?
Umístěte senzor ve výšce 2,5-3 metry, mimo zdroje tepla a přímý déšť, ideálně pod stříškou nebo podhledem.
Otázka: Jak odizolovat vodiče pro připojení senzoru?
Odizolujte konce vodičů na délku zhruba 1 cm, spoje pevně zajistěte svorkami, aby nedošlo k uvolnění nebo zkratu.
Otázka: Co dělat při falešných sepnutích senzoru?
Zkontrolujte čistotu čočky, upravte citlivost a případně změňte umístění senzoru, aby nebyl ovlivněn pohybem větví nebo zvířat.
Otázka: Jaké jsou rozdíly mezi sériovým a paralelním zapojením?
Sériové zapojení spíná světlo pouze při aktivaci čidla a zapnutém vypínači, paralelní umožňuje světlu svítit i trvale.
Otázka: Jak nastavit soumrakové čidlo?
Nastavte LUX na nízkou hodnotu, například 10-30 luxů, aby se senzor aktivoval pouze za snížené viditelnosti.

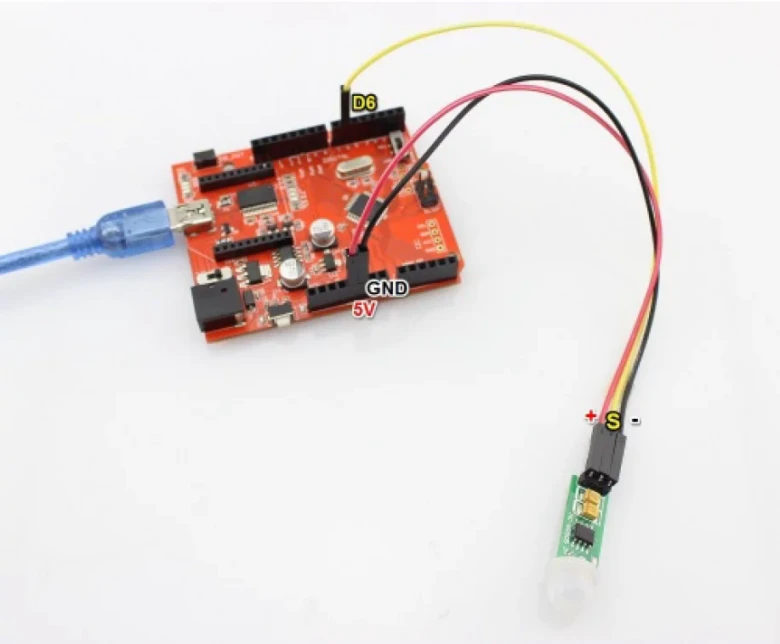

Otázka: Mohu pohybové čidlo připojit k Arduinu?
Ano, PIR čidlo HC-SR505 lze připojit přímo na digitální pin Arduina s odpovídajícím napájením 3,3-5 V.
Otázka: Jaká bezpečnostní opatření dodržet při instalaci?
Vypněte jistič před prací, používejte izolované nářadí a dodržujte normy ČSN 33 2000-7-710 pro venkovní elektroinstalace.
Otázka: Jak integrovat pohybové senzory do chytré domácnosti?
Vyberte chytré senzory kompatibilní s platformami jako Philips Hue nebo Tuya a konfigurujte je přes Wi-Fi nebo centrální hub.
Tipy pro instalaci a nastavení pohybového čidla doma
Návod na instalaci a konfiguraci pohybového čidla doporučuje důsledně dodržovat schéma zapojení čidla a pečlivě nastavit citlivost senzoru i dobu svícení podle konkrétního použití. Častou chybou je nesprávné umístění nebo příliš vysoká citlivost, což vede k častému sepnutí bez skutečného pohybu. Pro koho se instalace hodí? Výborně pro venkovní osvětlení vstupů, méně vhodné pro prostory s častým pohybem zvířat nebo větrem.
