Schéma připojení motoru pračky na 220V s regulací otáček a
Připojení motoru pračky na 220 V vyžaduje přesné zapojení, které zajistí nejen provoz, ale také bezpečnou regulaci otáček a možnost zpětného chodu. Správné schéma a ovládání elektromotoru pračky pomáhá optimalizovat výkon a prodloužit životnost spotřebiče. Poradím vám, jak na to krok za krokem.
🔑 Klíčové body
- Existují tři hlavní typy motorů praček: asynchronní, komutátorové a invertorové, každý s odlišným zapojením a vlastnostmi.
- Asynchronní motor potřebuje kondenzátor 2-4 μF pro správný start při připojení na 220 V.
- Komutátorové motory umožňují změnu směru otáčení přepojením kartáčů, mají 5-8 svorek.
- Invertorové motory dosahují až 2000 ot./min a umožňují plynulou regulaci otáček i reverzní chod.
- Správné zapojení a regulace otáček motoru pračky vyžaduje znalost schématu a bezpečnostní opatření pro připojení k síti 220 V.
Typy motorů používaných v pračkách a jejich vlastnosti
Typy motorů praček a jejich vlastnosti jsou klíčové pro správné schéma připojení motoru pračky na 220 V s regulací otáček a zpětným chodem. Nejčastěji se setkáte s asynchronními motory, komutátorovými motory a moderními invertorovými motory, přičemž každý typ má své specifické konstrukční prvky a požadavky na zapojení.
Asynchronní motory
Asynchronní motor v pračce využívá spouštěcí kondenzátor o kapacitě 2-4 μF, který pomáhá vytvořit fázový posun potřebný pro rozběh motoru. Tento elektromotor pračky má obvykle dvě vinutí – hlavní a spouštěcí – a otáčky dosahují až kolem 2800 ot./min. Regulace otáček motoru u asynchronního typu bývá složitější a často se používá kombinace kondenzátorů a elektronických spínačů. Pro zpětný chod motoru pračky je nutné změnit směry proudu ve vinutích, což lze zajistit vhodným spínacím schématem.

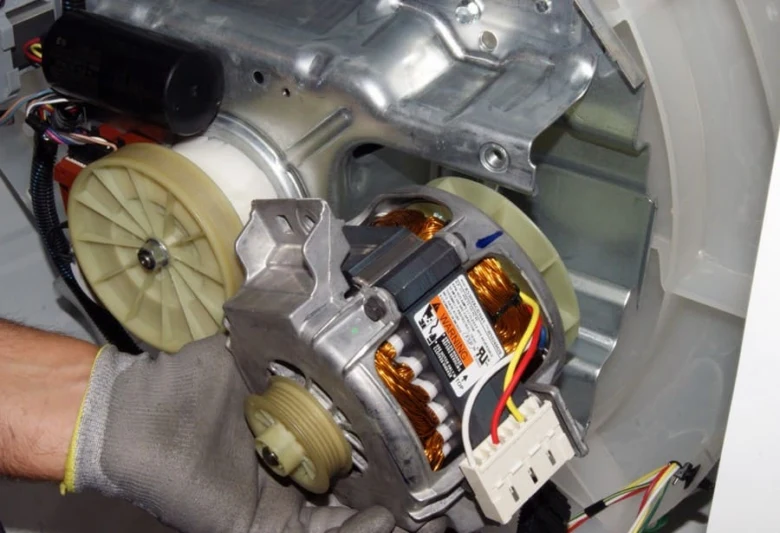

Komutátorové motory
Komutátorové motory mají 5 až 8 svorek a využívají kartáče k přenosu proudu na rotor. Tento typ motoru umožňuje snadnou změnu směru otáček (reverzní chod) přepólováním napájení přes kartáče. Regulace otáček motoru se často řeší změnou napětí nebo pulsně šířkovou modulací, což umožňuje přesné řízení rychlosti a zpětný chod motoru pračky na 220 V. Konstrukce komutátorového motoru je robustní, ale vyžaduje údržbu kartáčů.

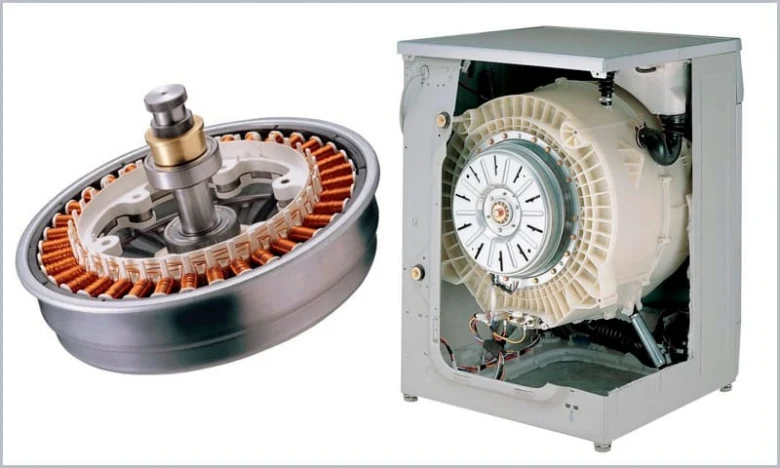

Invertorové motory
Invertorové motory v pračkách představují moderní technologii s plynulou regulací otáček až do 2000 ot./min. Jejich princip činnosti je založen na elektromagnetické indukci a řízení pomocí frekvenčního měniče (invertoru), který umožňuje snadnou změnu rychlosti a směru otáčení. Schéma zapojení motoru pračky na 220 V s regulací otáček a zpětným chodem u invertorových motorů zahrnuje elektronické řízení, které usnadňuje přesné ovládání bez mechanických částí jako jsou kartáče.
| Typ motoru | Počet svorek | Otáčky (ot./min) | Regulace otáček | Zpětný chod |
|---|---|---|---|---|
| Asynchronní motor | 3-4 | do 2800 | Kondenzátor + elektronika | Přepólování vinutí |
| Komutátorový motor | 5-8 | variabilní | Napětí / PWM | Reverz přes kartáče |
| Invertorový motor | závisí na typu | do 2000 | Frekvenční měnič (invertor) | Elektronické řízení |
Tip: Při zapojování motoru pračky na 220 V s regulací otáček a zpětným chodem je nutné znát přesný typ motoru, protože například komutátorové motory vyžadují speciální připojení kartáčů a jejich servis, zatímco invertorové motory jsou náročnější na elektronické řízení.
Postup připojení motoru z pračky na 220 V s ovládáním otáček a reverzem
Pro správné připojení motoru pračky na 220 V s regulací rychlosti a možností změny směru otáček je zásadní znát schéma zapojení motoru podle jeho typu. U asynchronních motorů se využívá kondenzátor a spouštěcí vinutí, které je třeba připojit správně k síti, aby motor rozběhl otáčky ve správném směru. Komutátorové motory vyžadují správné zapojení kartáčů a reverzních spínačů. Invertorové motory se připojují přes frekvenční měnič, který zajišťuje plynulou regulaci otáček i zpětný chod.
Jaké komponenty potřebuji pro regulaci otáček a zpětný chod motoru pračky na 220V
Pro regulaci otáček a zpětný chod motoru pračky na 220 V jsou potřeba různé komponenty podle typu motoru. U asynchronních motorů je klíčový kondenzátor 2-4 μF a spínací relé nebo triak pro změnu směru otáček. Komutátorové motory vyžadují reverzní spínače a kartáče, které přenášejí proud. Invertorové motory potřebují frekvenční měnič (invertor), který umožňuje elektronickou regulaci otáček a změnu směru otáčení bez mechanických částí. Všechny tyto komponenty musí být správně propojené podle schématu zapojení motoru pračky na 220 V s regulací otáček a zpětným chodem.
Schéma připojení motoru pračky na 220 V
Schéma připojení motoru pračky na 220 V závisí na typu použitého elektromotoru, který určuje způsob zapojení a možnosti regulace otáček včetně zpětného chodu. Níže popisuji základní postup připojení motoru z pračky na 220 V s ovládáním otáček a reverzem, včetně konkrétních detailů pro asynchronní, komutátorové a invertorové motory.
Zapojení asynchronního motoru na 220 V
Asynchronní motor pračky se připojuje na jednofázovou síť 220 V zpravidla přes kondenzátor o kapacitě 2-4 μF, který zajišťuje správný rozběh a stabilní chod motoru. Kondenzátor je připojen mezi hlavní a spouštěcí vinutí motoru, čímž vytváří fázový posun potřebný pro rotaci. Svorky motoru bývají označené písmeny, například U, V a W, kde U a V jsou připojeny k síti a W k jednomu pólu kondenzátoru. Regulace otáček motoru se provádí změnou napětí nebo pomocí elektronického regulátoru. Zpětný chod motoru obvykle není u asynchronních motorů jednoduše realizovatelný bez dalšího elektronického řízení. Tento typ motoru je vhodný pro základní pračky bez pokročilých funkcí.
| Svorka | Popis | Připojení |
|---|---|---|
| U | Hlavní vinutí | Na fázi 220 V |
| V | Spouštěcí vinutí | Na kondenzátor a stálý nulák |
| W | Společný pól | Na kondenzátor |
Zapojení komutátorového motoru na 220 V
Komutátorový motor, známý také jako kartáčový motor, má obvykle 5 až 8 svorek a umožňuje zpětný chod motoru přepojením kartáčů. Zapojení spočívá v připojení kartáčových vodičů na svorky motoru tak, aby se dalo snadno měnit směrem otáčení. Pro regulaci otáček se používají speciální elektronické obvody, které mění napájecí napětí nebo pulzní šířkovou modulaci. Reverzní chod motoru pračky na 220 V je tak možný přepínačem, který přehazuje polaritu na kartáčích. Tento typ motoru je vhodný pro pračky s funkcí zpětného chodu, například u invertorových modelů starší generace.
| Svorka | Funkce | Poznámka |
|---|---|---|
| 1-3 | Napájení motoru | Fáze a nulák z 220 V |
| 4-5 | Kartáče | Reverzní přepojení vodičů |
| 6-8 | Snímače nebo ovládání | Připojení regulace otáček |
Zapojení invertorového motoru na 220 V
Invertorový motor pračky je moderní typ elektromotoru, který nevyužívá kondenzátor a je vybaven složitými konektory s barevnými vodiči. Barevné značení vodičů slouží k přesnému napojení na řídicí jednotku, která zajišťuje plynulou regulaci otáček motoru i zpětný chod motoru. Typicky jsou vodiče modré, hnědé, žlutozelené a další barevné kombinace podle výrobce, které odpovídají fázím a snímačům polohy rotoru. Schéma zapojení motoru pračky na 220 V s regulací otáček a zpětným chodem proto vyžaduje přesné dodržení výrobních instrukcí a často originální konektory. Tento motor je vhodný pro moderní pračky s invertorovou technologií, které vyžadují vysokou efektivitu a tichý chod.
| Barva vodiče | Funkce | Poznámka |
|---|---|---|
| Modrá | Fáze A | Připojení na řídicí jednotku |
| Hnědá | Fáze B | Připojení na řídicí jednotku |
| Žlutozelená | Zemnící vodič | Bezpečnostní uzemnění |
| Černá | Snímač polohy rotoru (Hall) | Signál pro řízení otáček |
Podrobné schéma a návod na připojení jednofázového motoru pračky s regulací otáček a reverzem doporučuji vyhledat podle konkrétního modelu motoru a výrobce, protože zapojení invertorového motoru se výrazně liší a nelze jej univerzálně zjednodušit. Více informací o principech fungování elektromotorů najdete také na https://cs.wikipedia.org/wiki/Elektromotor.
Tip: Častá chyba při zapojení motoru pračky je nesprávné připojení kondenzátoru u asynchronních motorů, což vede k přehřívání a poškození motoru. Pro koho se to hodí: základní opravy a domácí projekty s asynchronními a komutátorovými motory; pro koho NE: složité invertorové motory vyžadují odborný servis a přesné schéma od výrobce.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Regulace otáček motoru pračky s reverzním chodem
Regulace otáček motoru pračky a zpětný chod se liší podle typu použitého elektromotoru. Každý z nich nabízí jiné možnosti ovládání rychlosti i směru otáčení, což se odráží také ve schématu zapojení motoru pračky na 220V s regulací otáček a zpětným chodem. Následující podkapitoly představují principy a praktické možnosti u asynchronních, komutátorových a invertorových motorů.
Princip regulace otáček u asynchronních motorů
Asynchronní motor pračky se připojuje na síť 220 V s pevnou frekvencí 50 Hz, což výrazně omezuje možnosti regulace otáček motoru. Rychlost otáčení je přímo závislá na této frekvenci a počtu pólů motoru, proto je standardní regulace otáček u těchto motorů komplikovaná a neefektivní. Nejčastěji se používá změna počtu pólů nebo řízení napětí, což však nabízí jen omezený rozsah otáček a omezené možnosti reverzního chodu. V praxi se proto asynchronní motor používá spíše tam, kde není potřeba plynulá regulace rychlosti ani častá změna směru otáčení.
Reverzní chod u komutátorových motorů
Komutátorový motor pračky umožňuje zpětný chod jednoduše přepojením kartáčů, které mění směr proudu v rotoru. Tento typ motoru je vybaven mechanickými kartáči a komutátorem, které umožňují snadnou změnu směru otáčení bez složitých elektronických obvodů. Regulace otáček motoru je u komutátorových motorů možná pomocí řízení napětí nebo pomocí PWM (pulzně šířkové modulace), což umožňuje základní plynulou změnu rychlosti. Reverzní chod motoru pračky 220V tak lze realizovat poměrně jednoduše, což je výhodné pro základní aplikace s požadavkem na obousměrné otáčení.
Plynulá regulace otáček a reverzní chod u invertorových motorů
Invertorový motor využívá měnič frekvence, který umožňuje plynulou regulaci otáček i změnu směru otáčení bez mechanických zásahů. Tento elektromotor pračky pracuje s napětím 220 V, které měnič přeměňuje na proměnnou frekvenci a amplitudu, čímž ovládá rychlost i směr otáčení. Díky této technologii je možné přesně nastavit otáčky podle potřeby programu pračky a zároveň zajistit reverzní chod motoru bez ztráty výkonu. Schéma zapojení motoru pračky na 220V s regulací otáček a zpětným chodem u invertorových motorů obsahuje měnič, který je klíčovou součástí pro efektivní ovládání.
- Výběr vhodného motoru – zvolte typ motoru podle požadavků na regulaci a zpětný chod.
- Zapojení měniče – připojte invertorový měnič podle schématu pro řízení otáček a reverzního chodu.
- Nastavení parametrů – nakonfigurujte frekvenční měnič pro požadovaný rozsah otáček a směr otáčení.
- Testování funkčnosti – ověřte správnou funkci regulace otáček a zpětného chodu motoru v reálném provozu.
Odborná rada: Při zapojení motoru pračky na 220V se zpětným chodem a regulací otáček vždy dodržujte bezpečnostní předpisy a používejte komponenty určené pro daný typ motoru. Chybná volba nebo nesprávné zapojení může způsobit poškození motoru nebo zařízení.
Tip: Pro domácí projekty se zpětným chodem a regulací otáček motorů pračky na 220V jsou nejvhodnější invertorové motory, protože nabízejí přesné a spolehlivé ovládání, zatímco asynchronní motory se hodí spíše do jednoduchých aplikací bez potřeby plynulé regulace. Komutátorové motory doporučuji pouze tam, kde postačuje základní reverzní chod a jednoduchá regulace.
Bezpečnostní opatření při připojení a regulaci motoru pračky
Při realizaci postupu připojení motoru z pračky na 220 V s ovládáním otáček a reverzem je klíčové dodržovat základní bezpečnostní pravidla. Elektromotor pračky pracuje s vyšším napětím, což vyžaduje zvýšenou opatrnost, aby nedošlo k úrazu elektrickým proudem nebo poškození zařízení.
Testování motoru se doporučuje provádět nejprve při napětí 12 V, například pomocí autobaterií nebo stabilizovaného napájecího zdroje. Tento krok pomáhá ověřit správné zapojení a funkci regulace otáček motoru včetně zpětného chodu motoru bez rizika zkratů nebo přetížení. Motor musí být pevně uchycen, protože rozběh elektromotoru pračky často vyvolává trhnutí, které může vést k nebezpečnému pohybu nebo uvolnění komponent.
Jaké komponenty potřebuji pro regulaci otáček a zpětný chod motoru pračky na 220V
Pro bezpečné a spolehlivé schéma zapojení motoru pračky s regulací otáček a reverzem je nutné použít:
- ochranné pomůcky, jako jsou izolační rukavice a ochranné brýle, k prevenci úrazu elektrickým proudem
- jističe a pojistky odpovídající zatížení motoru pro ochranu před přetížením
- regulátor otáček (například invertorový nebo elektronický regulátor) s reverzní funkcí pro změnu směru otáčení
- pevné uchycení motoru, aby během rozběhu a změny směru nedošlo k mechanickému poškození
Na co si dát pozor: častou chybou bývá nedostatečné upevnění motoru, které při rozběhu způsobuje nadměrné vibrace a může poškodit součásti. Tento návod na zapojení motoru z pračky na 220 V a regulaci rychlosti otáček pomůže minimalizovat rizika a zajistit bezpečný provoz.
Diagnostika a údržba motoru pračky
Diagnostika vinutí motoru
Poruchy vinutí motoru pračky odhalíte přesným měřením elektrického odporu multimetrem. U asynchronních motorů kontrolujte odpor mezi pracovním a spouštěcím vinutím, který by měl být v řádu stovek ohmů, a zároveň měřte odpor proti kostře, který musí být nekonečný. U komutátorových motorů změřte odpor mezi jednotlivými svorkami a kartáči, přičemž rozdíl vyšší než 10 % mezi kartáči signalizuje opotřebení nebo poškození vinutí. Při měření vždy odpojte motor od sítě 220 V, aby nedošlo k poškození přístroje a riziku úrazu. Správná diagnostika vinutí je rozhodující pro určení, zda je možné motor opravit, nebo je nutná jeho výměna.
Vliv kondenzátorů na chod motoru
Kondenzátor o kapacitě 2-4 μF je u asynchronních motorů praček klíčový pro start i stabilní chod motoru. Vadný nebo nevyhovující kondenzátor způsobuje slabý start, přehřívání motoru a kolísání otáček, což může vést k poškození vinutí. Při zapojení motoru na 220 V s regulací otáček a zpětným chodem kondenzátor rovněž ovlivňuje hladký přechod mezi směry otáčení a stabilitu rychlosti. Proto je nezbytné používat kondenzátor přesně podle schématu zapojení motoru a pravidelně jej kontrolovat pomocí kapacitního měřiče. Výměna kondenzátoru při prvních známkách únavy prodlužuje životnost motoru a zlepšuje jeho výkon.
- Častá chyba: zanedbání kontroly stavu kartáčů a kondenzátoru vede k rychlému opotřebení motoru a poruchám řemenového pohonu.
- Pro koho se to hodí: uživatelé s přístupem k multimetrům a základním měřicím nástrojům, stejně jako servisní technici.
- Pro koho NE: laikové bez zkušeností s elektrickými zařízeními by měli vždy vyhledat odbornou pomoc.
Časté dotazy k připojení motoru pračky na 220 V a regulaci otáček
Otázka: Jak připojit motor pračky na 220 V?
Připojte asynchronní motor přes kondenzátor s kapacitou 2-4 μF mezi spouštěcí a pracovní vinutí. Kartáčové (komutátorové) elektromotory zapojte podle přiložených svorek a schématu se zapojením reverzního chodu. Invertorové motory propojte barevnými vodiči přes konektory podle přiloženého schématu zapojení motoru.
Otázka: Jak funguje regulace otáček u motoru pračky na 220 V?
U asynchronních motorů je regulace otáček omezena na pevnou frekvenci 50 Hz, proto je možná jen omezená změna rychlosti. Komutátorové motory umožňují změnu otáček i směru přepojením kartáčů. Invertorové motory mají plynulou regulaci otáček díky měniči napětí a frekvence.
Otázka: Co je potřeba pro zpětný chod motoru pračky?
Kartáčové motory mají zpětný chod po přepnutí kartáčů, invertorové motory ho řídí elektronicky měničem. Asynchronní motory běžně reverzní chod nemají, proto se zpětný chod u nich řeší mechanicky nebo pomocí speciálního ovládání.
Otázka: Jaké jsou parametry kondenzátoru pro asynchronní motor pračky?
Kondenzátor musí mít kapacitu 2-4 μF a napětí minimálně 250 V, což zajišťuje správný start motoru a hladký chod.
Otázka: Jak otestovat motor pračky před připojením na 220 V?
Kartáčové motory lze krátkodobě otestovat připojením k 12V baterii, u asynchronních motorů je nutné dodržet správné zapojení kondenzátoru a ověřit mechanickou průchodnost.
Otázka: Jaké jsou hlavní typy motorů v pračkách?
Pračka využívá asynchronní motory, komutátorové (kartáčové) a invertorové motory, liší se principem provozu, regulací otáček i možností reverzního chodu.
Otázka: Jak změnit směr otáčení motoru pračky?
U kartáčových motorů se směr otáčení změní přepojením kartáčů, u invertorových motorů elektronickým přepnutím signálu měniče. Asynchronní motory tuto funkci standardně nenabízejí.
Otázka: Jaké bezpečnostní opatření dodržovat při připojení motoru pračky?
Používejte ochranné rukavice a brýle, testujte motor nízkým napětím (např. 12 V) před plným připojením, kontrolujte správnost schématu zapojení a zajistěte pevné upevnění motoru.
Otázka: Jak funguje plynulá regulace otáček u invertorového motoru?
Měnič mění napětí a frekvenci v rozsahu 0-50 Hz, což umožňuje nastavení otáček až do 2000 ot./min s vysokou přesností a nízkou energetickou spotřebou.
Otázka: Co dělat při poruše kartáčů motoru pračky?
Opotřebené kartáče vyměňte co nejdříve, protože jejich špatný stav snižuje výkon motoru a může způsobit trvalé poškození vinutí.
Otázka: Jak dlouho vydrží kondenzátor v motoru pračky?
Kondenzátor obvykle vydrží 5-7 let, závisí na provozních podmínkách a kvalitě komponentu. Pravidelná kontrola kapacity pomáhá předcházet poruchám.
Otázka: Mohu regulovat otáčky asynchronního motoru pračky?
Regulace otáček asynchronního motoru je omezena frekvencí sítě 50 Hz, proto není běžně možná plynulá změna rychlosti bez použití frekvenčního měniče.
Otázka: Jaké jsou výhody invertorových motorů v pračkách?
Invertorové motory mají tichý chod, vyšší účinnost, nižší spotřebu energie (úspora 2-5 %), minimální vibrace a delší životnost bez opotřebitelných kartáčů.
Otázka: Jak připojit invertorový motor bez kondenzátoru?
Invertorové motory se připojují přímo přes barevné vodiče podle schématu zapojení motoru, kondenzátor není potřeba, protože řízení probíhá elektronicky.
Otázka: Jaké jsou nejčastější příčiny poruch motorů praček?
Poruchy vznikají často kvůli opotřebeným kartáčům, vadnému vinutí, poškozenému řemenu nebo nesprávnému zapojení motoru a regulace otáček.
Postup připojení motoru z pračky na 220 V s ovládáním otáček a reverzem
- Připojte motor k síti 220 V přes kondenzátor (2-4 μF) u asynchronních motorů.
- Zapojte reverzní přepínač u kartáčových motorů pro změnu směru otáčení.
- U invertorového motoru propojte vodiče podle schématu a nastavte měnič pro plynulou regulaci otáček a zpětný chod.
- Prověřte funkčnost na nízkém napětí a postupně zvyšujte napájení.
Odborná rada: Při zapojení motoru pračky na 220 V se zpětným chodem a regulací otáček věnujte zvláštní pozornost správnému zapojení kondenzátoru a reverzního obvodu, aby nedošlo k přehřátí nebo poškození motoru.
