Základní principy instalace antény pro lepší příjem signálu

Správná montáž antény a její přesné nastavení výrazně zlepší kvalitu příjmu signálu. Klíčové je správné umístění antény, správná polarizace signálu a kvalitní koaxiální kabel, které společně zajistí stabilní a silný obraz i zvuk. Dodržení těchto principů minimalizuje rušení a výpadky při sledování televizního vysílání.

Jak správně umístit anténu pro nejlepší příjem signálu

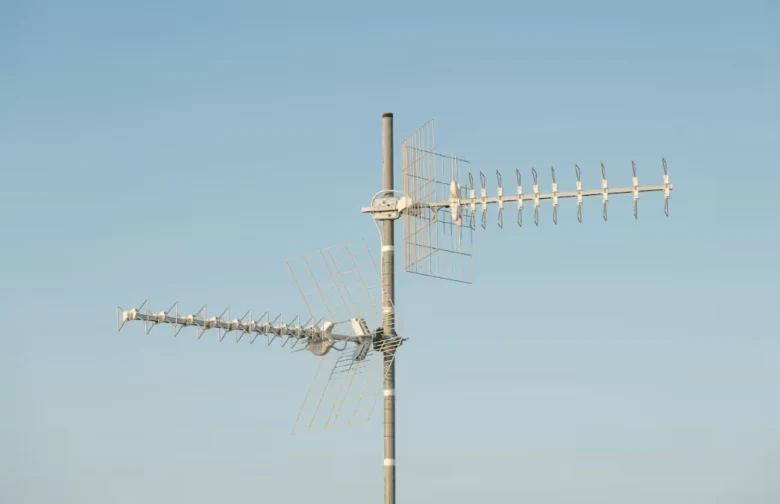

Pro silný a stabilní televizní signál je nezbytné umístit anténu na místo s přímou viditelností na vysílač a minimálním počtem překážek. Venkovní anténa by měla být namontována na stožár vysoký přibližně 2 metry, což zajišťuje optimální výhled a minimalizuje vliv terénních nerovností, stromů či budov. Pokojová anténa vyžaduje umístění co nejblíže k oknu, které směřuje k vysílači, přičemž je nutné vyhnout se pokoveným sklům a termoizolačním fóliím, jež způsobují výrazný útlum signálu. Instalace pod střechou s asfaltovou krytinou není vhodná, protože tento materiál může snížit sílu signálu až o desítky procent.

Jak vybrat ideální místo pro venkovní anténu

Pro příjem digitálního pozemního vysílání DVB-T2 doporučuji instalovat venkovní anténu na stožár vysoký cca 2 metry nad střechou, aby byla zajištěna přímá viditelnost na vysílač bez překážek. Tento výškový parametr minimalizuje útlum způsobený terénem a vegetací. Při montáži antény dbejte na to, aby mezi anténou a vysílačem nebyly stromy, budovy ani jiné překážky, které by mohly způsobit odraz nebo útlum signálu. Vyhněte se umístění antény pod asfaltovou střechu, protože asfaltové krytiny mají vysoký koeficient útlumu a mohou snížit kvalitu příjmu signálu až o 30 %. K připojení antény používejte kvalitní stíněný koaxiální kabel, například typ S31500, který minimalizuje ztráty signálu na trase.

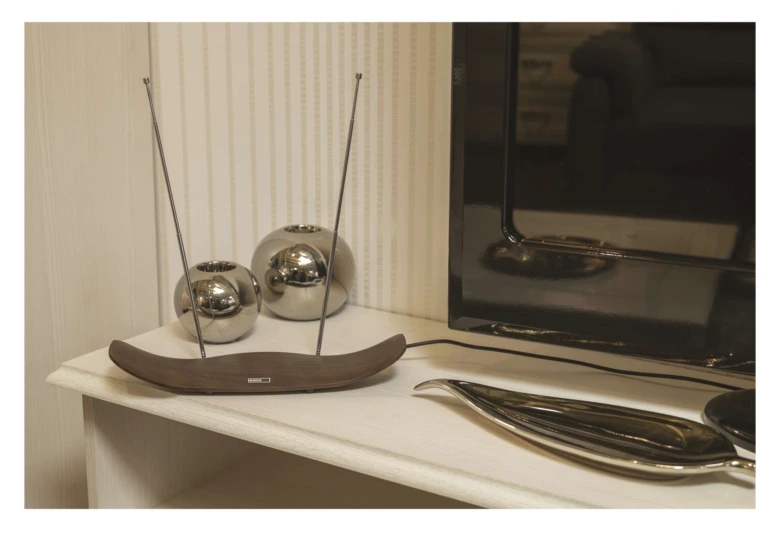

Umístění pokojové antény pro lepší příjem signálu

Pokojovou anténu umístěte co nejblíže k oknu, které směřuje přímo k vysílači. Vyvarujte se umístění za pokovenými skly, protože pokovené sklo může snížit sílu signálu až o 50 % a výrazně zhoršit příjem. Instalace antény uprostřed místnosti nebo v blízkosti kovových předmětů, jako jsou radiátory či kovové skříně, způsobuje odraz a rušení signálu. Pro zvýšení kvality příjmu lze využít zesilovač antény, zejména v případě slabšího signálu nebo rušení z mobilních sítí LTE a 5G. Polarizace antény by měla odpovídat polarizaci vysílaného signálu, což znamená správné natočení antény horizontálně nebo vertikálně, často s možností pootočení o 90° pro optimalizaci příjmu a eliminaci kostičkování obrazu.

• Vyhněte se pokoveným skleněným plochám a termoizolačním fóliím
• Umístěte anténu co nejvýše u okna s přímým výhledem na vysílač
• Použijte kvalitní stíněný koaxiální kabel typu S31500 nebo s větším průřezem pro delší rozvody
• Zvažte použití zesilovače antény s maximálním ziskem do 30 dB pro pasivní antény

Tip: Častou chybou je instalace venkovní antény příliš nízko nebo za překážkami, což může snížit kvalitu příjmu až o 40 %. Pro koho se to hodí: venkovní anténa na stožáru je vhodná pro uživatele v oblastech se vzdáleností od vysílače nad 50 km a s častými překážkami; pokojová anténa je vhodná pro lokality do 25 km od vysílače s dobrým přímým výhledem a bez pokovených skel.

Výběr a vlastnosti antény ovlivňující kvalitu příjmu

Výběr správné antény a její vlastnosti zásadně ovlivňují kvalitu příjmu signálu. Směrová anténa vyzařuje a přijímá signál převážně v jednom směru, proto je nutné ji přesně nasměrovat na vysílač. Naopak všesměrová anténa zachytí signál ze všech stran, což je vhodné zejména v oblastech s více vysílači nebo při změně polohy zdroje signálu.

Zisk antény popisuje její schopnost zesílit přijatý signál. Vyšší zisk znamená silnější signál, což se hodí při slabém příjmu, avšak často za cenu užšího vyzařovacího úhlu. Polarizace antény (horizontální nebo vertikální) musí odpovídat polarizaci vysílače; liší-li se, může dojít ke ztrátě až 20 dB signálu. Pro DVB-T2 příjem je tedy důležité správné nastavení polarizace signálu a montáž antény s ohledem na její orientaci.

Jak vybrat a nastavit anténu pro špatný signál

Pro špatný signál se doporučuje směrová anténa s vysokým ziskem, pečlivě nasměrovaná na vysílač. Montáž antény na vhodném místě a správné zapojení koaxiálního kabelu minimalizuje ztráty. Upozornění: častou chybou je nesprávná polarizace, která výrazně snižuje kvalitu příjmu.

Jak správně připojit kabeláž a konektory k anténě

Pro správný příjem signálu je klíčové použít kvalitní koaxiální kabeláž a správně ji připojit k anténě. Doporučený kabel pro běžné vzdálenosti je stíněný koaxiální kabel S31500, který zajistí minimální ztráty signálu. Pokud je délka kabelu nad 30 metrů, je lepší volit robustnější kabel CB130, který lépe odolává rušení a útlumu. Kabel musí být bez poškození, zejména v ohybech, kde by mohlo dojít ke zhoršení příjmu.

K připojení kabelu k anténě se používají F konektory, které umožňují pevné a stabilní spojení. Správné zapojení kabelu zajistí, že signál z antény nebude degradován. Níže najdete přehledné schéma zapojení TV antény a návod, jak připojit koaxiální kabel k anténě správně.

1. Výběr kabelu – použijte S31500 do 30 m, pro delší vedení zvolte CB130
2. Kontrola kabelu – ověřte, že není poškozený, bez prasklin a ostrých ohybů
3. Instalace F konektoru – odizolujte kabel, nasaďte konektor a pevně jej utáhněte
4. Připojení k anténě – zajistěte konektor na anténním vstupu, aby nedocházelo k pohybům
5. Kontrola spojení – ověřte stabilitu a proveďte měření signálu pro optimální DVB-T2 příjem

Tip: Montáž antény a nastavení antény s kvalitní kabeláží a správnou polarizací signálu výrazně zvýší kvalitu příjmu i v oblastech se slabším signálem.

Použití zesilovačů a filtrů pro optimalizaci signálu

Pro lepší příjem DVB-T2 signálu je klíčové rozlišovat mezi pasivní a aktivní anténou. Pasivní anténa nemá vestavěný zesilovač, proto se u ní často používá externí zesilovač antény s maximálním ziskem do 30 dB, aby nedošlo k přebuzení signálu. Aktivní anténa má zesilovač integrovaný přímo v sobě, a proto další zesilovač většinou není potřeba.

Při montáži antény je důležité použít LTE filtr, který se instaluje co nejblíže k výstupu antény. Tento filtr výrazně eliminuje rušení signálu způsobené mobilními sítěmi LTE a 5G, což pomáhá zvýšit kvalitu příjmu.

Tipy na instalaci antény pro lepší signál

• Použij zesilovač pouze u pasivní antény, nikdy nepřekračuj 30 dB zisku
• LTE filtr instaluj na výstup antény, ideálně hned za konektor
• Zkontroluj kvalitu koaxiálního kabelu, protože špatný kabel snižuje efekt zesilovače
• Optimalizuj polohu antény s ohledem na polarizaci signálu a směr vysílače

Tip: Při nesprávném nastavení zesilovače může dojít k přebuzení, což zhorší kvalitu příjmu i u pokojové antény.

Postup instalace a nastavení antény krok za krokem

Správná instalace antény je klíčová pro kvalitní DVB-T2 příjem a minimalizaci rušení, například od LTE signálu. Následující kroky popisují, jak nainstalovat anténu pro lepší příjem signálu a správně ji nastavit i při slabém signálu.

Příprava montážního místa

Volte stožár vysoký alespoň 2 metry, který umístíte na místo bez překážek v okolí, jež by mohly rušit signál. Připravte si potřebné nářadí a koaxiální kabel, který bude spojovat anténu s televizorem nebo zesilovačem antény. Stabilní montážní místo je základem pro kvalitní příjem.

Montáž a nasměrování antény

Anténu pevně upevněte na stožár a nasměrujte ji přesně na vysílač, odkud přijímáte signál. Správné nasměrování ovlivňuje polarizaci signálu – proto doporučuji během ladění anténu otočit o 90°, což často zlepší kvalitu příjmu. Polarizace signálu je u DVB-T2 klíčová pro minimalizaci rušení.

Měření a ladění signálu

Použijte měřič signálu k monitorování síly příjmu během nastavování antény. Postup nastavení antény pro příjem slabých signálů zahrnuje jemné ladění její polohy a úhlu natočení. Častá chyba je nedostatečné ladění, kdy anténa není optimálně nasměrována, což snižuje kvalitu obrazu. Doporučuji měřič signálu, například nástroj s LCD displejem, který ukazuje úroveň i kvalitu signálu.

Fixace a kontrola konektivity

Po nalezení optimální polohy antény ji pevně zajistěte na stožáru. Zkontrolujte kvalitu spojení koaxiálního kabelu s konektory, aby nedocházelo k ztrátám signálu. Správné zapojení kabeláže je nezbytné pro stabilní příjem a minimalizaci rušení.

Doporučení pro instalaci antén v různých podmínkách

Pro správnou montáž antény je nezbytné použít stožár z pevného kovu s antikorozní ochranou, který odolá větru o rychlosti až 100 km/h a mrazům do -30 °C. Anténa by měla být upevněna minimálně 2 metry nad střechou, aby se minimalizovalo stínění od okolních objektů a stromů. Vlhkost, sníh a námraza mohou snížit kvalitu DVB-T2 příjmu až o 15 %, proto je nutné pravidelně kontrolovat a odstraňovat nánosy z antény i kabeláže.

Asfaltové střechy způsobují útlum signálu v rozsahu 3-6 dB, což vyžaduje přesnější orientaci antény a často i použití zesilovače s maximálním ziskem 30 dB. Koaxiální kabel typu S31500 je vhodný pro délky do 30 metrů, delší rozvody doporučuji řešit kabelem CB130 s nižším útlumem. Kabel je nutné chránit proti vlhkosti a mechanickému poškození, zejména v místech ohybů a přivírání, například u oken.

Polarizace antény musí odpovídat polarizaci vysílaného signálu – horizontální nebo vertikální. Nesprávná polarizace může snížit kvalitu příjmu až o 10 dB. Pootočení antény o 90° často eliminuje kostičkování obrazu a zlepšuje stabilitu signálu. V lokalitách s rušením LTE signálem doporučuji instalovat LTE filtr přímo na výstup antény.

Pro lepší příjem v náročných podmínkách doporučuji:

• Umístit anténu mimo dosah přímého sněhového závalu a silného větru
• Zvolit místo s minimálním stíněním od střechy, stromů a budov
• Použít stožár vysoký alespoň 2 metry nad střechou
• Zabezpečit koaxiální kabel proti vlhkosti a mechanickému poškození
• Nastavit polarizaci podle vysílače a využít zesilovač s regulací zisku

Častá chyba: Nesprávné upevnění stožáru vede k jeho kmitání ve větru, což způsobuje poškození antény a zhoršení příjmu signálu.

Pro koho se to hodí: Tento postup je vhodný pro venkovní instalace v oblastech s proměnlivým počasím a slabším signálem.

Pro koho NE: Není vhodný pro interiérové antény v městských lokalitách do 25 km od vysílače, kde stačí pokojová aktivní anténa bez stožáru a zesilovače.

Časté dotazy k instalaci antény pro lepší příjem signálu

Otázka: Jak zlepšit příjem signálu pokojové antény?

Umístěte pokojovou anténu co nejblíže k oknu směřujícímu k vysílači a vyhněte se pokoveným sklům nebo termoizolačním fóliím, které signál oslabují.

Otázka: Jak správně nastavit anténu na vysílač?

Nasměrujte anténu přesně na vysílač, použijte měřič signálu a případně anténu otočte o 90° pro správnou polarizaci signálu, což výrazně zlepší kvalitu DVB-T2 příjmu.

Otázka: Jakou anténu zvolit při slabém signálu?

Vyberte směrovou anténu s vysokým ziskem a správně ji nasměrujte na vysílač, aby se minimalizovalo rušení a útlum signálu.

Otázka: Jak připojit koaxiální kabel k anténě?

Použijte kvalitní stíněný koaxiální kabel typu S31500 nebo CB130 pro délky nad 30 metrů, pevně připojte F konektor a zkontrolujte kabel na případná poškození.

Otázka: Mohu použít zesilovač u aktivní antény?

Ne, zesilovač antény se používá pouze u pasivních antén; u aktivních může přebuzení signálu vést ke zhoršení příjmu.

Otázka: Jak eliminovat rušení od mobilních sítí LTE a 5G?

Instalujte LTE/5G filtr co nejblíže k anténě, ideálně přímo na výstup, nebo použijte anténu s integrovaným filtrem proti LTE rušení.

Otázka: Jak vysoký by měl být stožár pro venkovní anténu?

Stožár by měl mít výšku přibližně 2 metry, aby anténa měla volný výhled a nebyla rušena terénem či budovami.

Otázka: Jaký je správný sklon paraboly u satelitní antény?

Parabolická anténa by měla být nakloněna zhruba pod úhlem 33° vůči kolmici k zemi pro optimální příjem signálu.

Otázka: Co způsobuje útlum signálu u antény?

Útlum způsobují překážky jako asfaltová střecha, pokovené sklo, stromy a budovy, které blokují nebo tlumí signál.

Otázka: Jak často kontrolovat kabeláž antény?

Kabeláž kontrolujte pravidelně, zejména v ohybových místech a přivrženích, aby nedošlo k poškození a ztrátě signálu.

Otázka: Jak správně uzemnit anténu?

Použijte vhodné uzemňovací vodiče dle platných norem, což zajistí bezpečnost a ochranu proti blesku.

Otázka: Jaké chyby se často dělají při instalaci antény?

Častá chyba je nesprávné nasměrování antény, umístění blízko kovových předmětů, špatné připojení koaxiálního kabelu a nepoužití filtrů proti rušení.

Otázka: Jak měřit sílu signálu během instalace?

Použijte měřič signálu k ladění antény a hledejte optimální pozici s nejvyšší hodnotou síly a kvality signálu.

Otázka: Může otočení antény o 90° zlepšit příjem?

Ano, otočení antény o 90° často zlepší polarizaci signálu a pomůže eliminovat kostičkování obrazu.

Otázka: Jak instalovat anténu v extrémních podmínkách?

Použijte odolné materiály a pevné upevnění, pravidelně kontrolujte anténu na námrazu a vyhněte se instalaci pod asfaltovou střechou.
