Návod na instalaci radiátoru se spodním připojením a

Radiátor se spodním připojením vyžaduje přesnou montáž, která zajistí správný průtok a dlouhou životnost topného systému. Bimetalové radiátory kombinují výhody oceli a hliníku, což ovlivňuje jejich tepelnou vodivost i odolnost vůči korozi. Správná instalace ventil-kompakt radiátoru je klíčová pro efektivní a bezproblémový provoz.

Typy připojení radiátorů se zaměřením na spodní připojení

Radiátory se připojují k topnému systému několika způsoby, přičemž spodní připojení patří mezi nejpoužívanější u moderních deskových radiátorů. Spodní připojení radiátoru VK znamená, že přívod i zpátečka jsou umístěny vedle sebe ve spodní části tělesa, což umožňuje skryté vedení potrubí a zlepšuje estetiku interiéru. Tento způsob připojení šetří místo a usnadňuje úklid kolem radiátoru. Dalšími běžnými typy jsou boční připojení, kde jsou přívod i zpátečka na jedné straně radiátoru, a diagonální připojení, kdy jsou přívod a zpátečka umístěny na protilehlých stranách radiátoru.

Co je spodní připojení radiátoru a jak funguje?

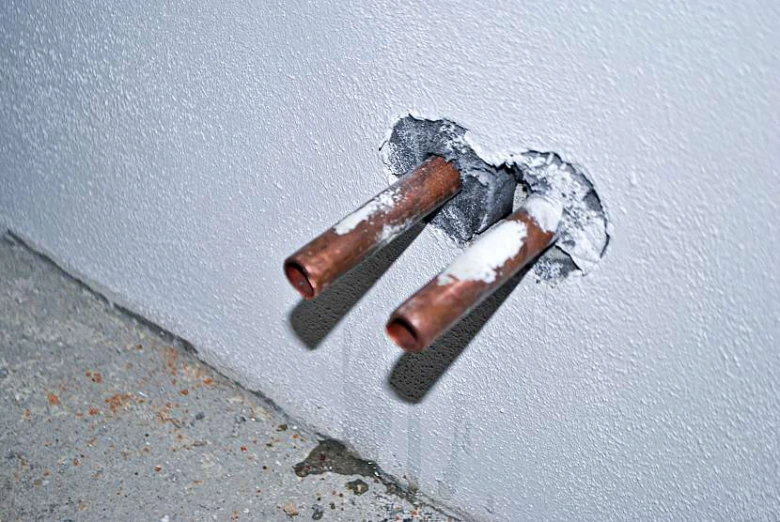

Spodní připojení radiátoru znamená, že přívod topné vody i zpátečka jsou vedle sebe umístěny ve spodní části radiátoru. Tento typ připojení používá ventil-kompakt (VK), který může být levý, pravý nebo středový podle konkrétního modelu radiátoru. Díky umístění přívodů ve spodní části lze potrubí vést skrytě podél podlahy, což minimalizuje viditelné rozvody a usnadňuje údržbu. Spodní připojení rovněž zjednodušuje montáž a servis, protože všechny komponenty – uzavíratelné šroubení (H-ventil), termostatický ventil a svěrná šroubení – jsou soustředěny na jednom místě. Tento způsob připojení je standardem u bimetalových a deskových radiátorů, například u modelu KORADO RADIK VKM8.

Jaké jsou výhody spodního připojení radiátoru?

Spodní připojení radiátoru nabízí tyto konkrétní výhody:

• Estetika – přívodní a vratné potrubí jsou skryté pod radiátorem, což zajišťuje čistý a nenarušený vzhled stěny.
• Úklid – absence viditelných trubek usnadňuje čištění prostoru pod radiátorem a snižuje usazování prachu.
• Flexibilita montáže – spodní připojení umožňuje instalaci i v omezených prostorových podmínkách, například pod okny s nízkým parapetem.
• Rovnoměrné rozložení tepla – díky správnému průtoku vody ventil-kompaktem se teplo šíří efektivněji po celé ploše radiátoru.
• Snadná instalace a údržba – všechny ventily a šroubení jsou přístupné ve spodní části, což usnadňuje odvzdušnění a případné opravy.

Na co si dát pozor: častou chybou při instalaci spodního připojení je nesprávné dotažení ventil-kompakt šroubení, které může vést k netěsnostem. Dalším problémem bývá nesprávné umístění odvzdušňovacího ventilu, což zhoršuje odvzdušnění a snižuje výkon radiátoru.

Pro koho se spodní připojení hodí: ideální je pro moderní byty, kanceláře a novostavby s požadavkem na skrytá vedení a čistý design interiéru. Naopak méně vhodné je pro starší objekty s komplikovanými rozvody, kde je potřeba častá demontáž radiátorů nebo úpravy topného systému.

Komponenty a potřeby pro instalaci radiátoru se spodním připojením

Pro správnou montáž radiátoru se spodním připojením je nezbytné použít přesně definované komponenty, které zajistí optimální funkčnost a dlouhodobou spolehlivost topného systému. Základním prvkem je ventil-kompakt (VK), který umožňuje připojení přívodu i zpátečky ve spodní části radiátoru vedle sebe, typicky u modelů jako KORADO RADIK VKM8. Tento ventil-kompakt může být levý, pravý nebo středový podle konkrétního rozvodu topení.

Uzavíratelné šroubení (H-ventil) slouží k rychlému uzavření přívodu vody během montáže nebo údržby bez nutnosti vypouštění celé otopné soustavy. Tento prvek je klíčový pro bezpečnou a efektivní manipulaci s radiátorem. Termostatická hlavice pak reguluje teplotu radiátoru podle nastavené hodnoty, čímž zajišťuje přesnou kontrolu vytápění a šetří energii. Svěrné šroubení zajišťuje pevné a těsné spojení mezi potrubím a radiátorem, minimalizuje riziko netěsnosti a umožňuje snadnou montáž i demontáž.

• ventil-kompakt instalace vyžaduje přesné usazení a dotažení, aby bylo zajištěno správné spodní připojení radiátoru VK bez úniků vody
• uzavíratelné šroubení umožňuje rychlé odpojení radiátoru pro servis bez nutnosti vypouštění celé otopné soustavy
• termostatická hlavice s nastavitelným rozsahem 6-28 °C optimalizuje teplotu místnosti a snižuje provozní náklady
• svěrné šroubení zaručuje pevné a těsné spojení, které odolává tlakům až do 10 barů běžných v domácích topných systémech

Tipy pro instalaci radiátoru se spodním připojením VK

Při montáži bimetalového radiátoru se spodním připojením je zásadní dbát na správné umístění ventil-kompaktů a pečlivé odvzdušnění radiátoru pomocí odvzdušňovacího ventilu umístěného proti termostatickému ventilu. Nedostatečné odvzdušnění způsobuje studenou spodní část radiátoru a snižuje jeho tepelný výkon. Cena montáže radiátoru se spodním připojením a bimetalových vlastností závisí na kvalitě použitých komponent a náročnosti instalace.

Častá chyba: Nesprávné dotažení ventil-kompaktů nebo šroubení vede k netěsnostem, které mohou způsobit únik vody a poškození stěn.

Pro koho se to hodí: Radiátory se spodním připojením jsou vhodné pro moderní interiéry, kde je požadavek na skryté rozvody a snadnou údržbu.

Pro koho se to NEhodí: Tento typ připojení není ideální pro starší otopné systémy s nestandardními rozvody nebo tam, kde není možné zajistit přesné usazení ventil-kompaktů.

Montáž radiátoru se spodním připojením krok za krokem

Montáž radiátoru se spodním připojením vyžaduje přesný a systematický postup od přípravy místa až po odvzdušnění topného tělesa. Následující návod zahrnuje měření, upevnění konzolí, instalaci ventil-kompaktů a správné odvzdušnění radiátoru. Doporučuji provádět montáž mimo topnou sezónu, kdy je možné vypustit otopnou soustavu a zabránit tak poškození systému.

Příprava montážního místa

Při instalaci radiátoru se spodním připojením VK je nutné dodržet minimální vzdálenosti: 10 cm pod parapetem a 15 cm nad podlahou. Tyto rozměry zajišťují optimální proudění vzduchu kolem radiátoru a efektivní rozvod tepla do místnosti. Místo instalace musí být pevné, rovné a nosné, aby uneslo hmotnost bimetalového radiátoru, který díky ocelovému jádru a hliníkovému plášti váží v průměru o 20 % více než klasické deskové modely. Před montáží doporučuji přesně změřit rozteč připojovacích otvorů podle výrobce (například KORADO RADIK VKM8 má standardní rozteč 50 mm mezi přívodem a zpátečkou).

Upevnění konzolí a zavěšení radiátoru

1. Změřte a označte přesné body pro upevnění konzolí podle šířky radiátoru a typu spodního připojení (levé, pravé či středové ventil-kompakt).
2. Vyvrtejte otvory do zdi a upevněte konzole pomocí hmoždinek a šroubů s nosností minimálně 50 kg na jeden závěs, aby byla zajištěna bezpečná fixace bimetalového radiátoru.
3. Pomocí vodováhy ověřte vodorovné zarovnání konzolí, aby bylo zavěšení radiátoru přesné a zabránilo se deformacím nebo nesprávnému odtoku vody.
4. Zavěste radiátor nejprve za spodní část konzolí, poté upevněte horní část a znovu zkontrolujte stabilitu a rovinnost zavěšení.

Připojení ventil-kompaktů a odvzdušnění

1. Na spodní připojení radiátoru našroubujte H-ventil (uzavíratelné šroubení) a termostatický ventil podle schématu zapojení výrobce. Použijte klíč k dotažení spojů s doporučeným momentem 15-20 Nm, aby se zabránilo netěsnostem.
2. Nasaďte termostatickou hlavici a dotažením převlečné matice zajistěte pevné spojení.
3. Po připojení spusťte odvzdušnění pomocí odvzdušňovacího ventilu umístěného proti termostatickému ventilu, aby se odstranil vzduch z topného tělesa a zajistil optimální tepelný výkon.
4. Zkontrolujte celý systém na netěsnosti, případně spoje dotáhněte. Doporučuje se pravidelná údržba ventil-kompaktů, zejména kontrola a odvzdušnění před každou topnou sezónou.

Častá chyba: Nedodržení minimálních vzdáleností montážního místa a nedostatečné dotažení ventil-kompaktů vede ke studené spodní části radiátoru a sníženému výkonu topného tělesa.

Pro koho se spodní připojení hodí: Spodní připojení je ideální pro novostavby a rekonstrukce s moderními rozvody, kde lze potrubí vést skrytě podél podlahy nebo v podlaze. Není vhodné pro starší topné systémy bez možnosti úpravy rozvodů, kde by instalace vyžadovala nákladné přestavby.

Vlastnosti bimetalových radiátorů a jejich výhody

Bimetalové radiátory představují ideální volbu pro moderní topné systémy díky své konstrukci a technickým parametrům. Spojují výhody ocelového jádra a hliníkového pláště, což ovlivňuje jejich odolnost, životnost i efektivitu vytápění.

Co jsou bimetalové radiátory a jaké mají vlastnosti?

Bimetalový radiátor kombinuje ocelové jádro s hliníkovým pláštěm. Ocelové jádro zajišťuje vysokou odolnost proti tlaku až do 10 MPa, což umožňuje použití v náročných systémech s vyšším provozním tlakem. Hliníkový plášť přispívá k vysoké korozivzdornosti a zajišťuje rychlou reakci na změny teploty. Díky této konstrukci mají bimetalové radiátory dlouhou životnost a spolehlivost. Tyto vlastnosti jsou klíčové při montáži radiátoru se spodním připojením, které vyžaduje přesné dodržení technických parametrů.

Jaké jsou výhody bimetalových radiátorů?

Bimetalové radiátory vynikají mechanickou odolností a korozivzdorností, což z nich činí vhodnou volbu pro různé topné systémy včetně těch s ventil-kompakt instalací. Hliníkový plášť umožňuje efektivní přenos tepla, díky čemuž dochází k rychlému zahřátí místnosti a úspoře energie. Rychlá reakce na změny teploty zvyšuje komfort vytápění a usnadňuje odvzdušnění radiátoru. Navíc jejich konstrukce podporuje bezpečné a spolehlivé spodní připojení radiátoru VK, které je častým typem připojení radiátorů v moderních interiérech.

• Vysoká odolnost proti tlaku (až 10 MPa)
• Vynikající korozivzdornost díky hliníkovému plášti
• Efektivní přenos tepla a rychlá reakce na teplotní změny
• Dlouhá životnost vhodná pro náročné topné systémy
• Kompatibilita se spodním připojením radiátoru VK a ventil-kompakt instalací

Tip: Při montáži bimetalového radiátoru se spodním připojením je důležité správné odvzdušnění radiátoru, aby nedocházelo ke studené spodní části radiátoru a zajistila se optimální funkčnost topného tělesa.

Doporučení pro údržbu a čištění radiátorů se spodním připojením

Důležitou součástí údržby radiátoru se spodním připojením VK je pravidelné odvzdušnění, které zabraňuje tvorbě vzduchových bublin a zajišťuje rovnoměrný ohřev. Kontrola těsnosti spojů ventil-kompakt instalace předejde netěsnostem a únikům vody, které snižují efektivitu topení. Čištění radiátoru od prachu a nečistot pomáhá minimalizovat tepelné ztráty a prodlužuje životnost zařízení. Doporučuje se také izolace potrubí, která omezuje úniky tepla před radiátorem.

Tipy pro instalaci radiátoru se spodním připojením VK

• Pravidelně odvzdušňujte radiátor zejména na začátku topné sezóny
• Kontrolujte pevnost a těsnost spojů ventil-kompakt instalace
• Čistěte povrch radiátoru měkkým hadříkem bez agresivních chemikálií
• Izolujte připojovací potrubí pro snížení tepelných ztrát
• Při montáži bimetalového radiátoru věnujte pozornost správnému nastavení termoregulačního ventilu

Tip: Častá chyba při montáži je nedostatečné odvzdušnění, které vede ke studené spodní části radiátoru a zhoršenému komfortu vytápění.

Řešení problémů s netěsnostmi a hlučností u bimetalových radiátorů

Netěsnost u bimetalových radiátorů často vzniká kvůli nedostatečnému dotažení šroubení během montáže radiátoru se spodním připojením VK. Únik vody může vést ke škodám a snížení účinnosti topení. Hlučnost způsobuje přítomnost vzduchu v topném systému, proto pravidelné odvzdušnění radiátoru pomáhá odstranit nepříjemné zvuky i nerovnoměrné ohřívání.

Nejčastější chyby při instalaci spodního připojení radiátoru zahrnují:

• Nedostatečné utažení ventil-kompakt šroubení
• Nesprávná montáž ventilu vedoucí k netěsnosti
• Vynechání odvzdušnění po instalaci
• Nesprávné nastavení termoregulačního ventilu

Proč je spodní část radiátoru studená a jak to řešit

Studená spodní část radiátoru signalizuje špatný průtok vody, často kvůli vzduchu nebo ucpanému ventilu. Správná odvzdušnění a kontrola ventil-kompakt instalace zaručují optimální cirkulaci a využití bimetalových radiátorů s jejich výhodami – rychlou reakci a dlouhou životnost.

Časté dotazy o instalaci radiátorů se spodním připojením a bimetalových radiátorech

Otázka: Jaký je správný postup připojení radiátoru se spodním připojením?

Postup montáže radiátoru začíná přesným měřením a upevněním konzolí na stěnu, pokračuje instalací ventil-kompaktů (VK), montáží termostatické hlavice a končí odvzdušněním radiátoru pro správnou cirkulaci vody.

Otázka: Proč je spodní část radiátoru studená?

Studená spodní část signalizuje často zavzdušnění systému nebo nesprávnou montáž ventil-kompaktů, kterou odstraníte odvzdušněním radiátoru a kontrolou připojení.

Otázka: Jak správně nastavit termostatický ventil u radiátoru se spodním připojením?

Nastavení ventilu by mělo být v rozmezí 3 až 5 dle výrobce, což zajistí optimální teplotu a úsporu energie bez rizika přetápění.

Otázka: Kdy je vhodné instalovat radiátor se spodním připojením?

Montáž radiátoru doporučuji mimo topnou sezónu, aby bylo možné snadno vypustit vodu a zabránit únikům při instalaci.

Otázka: Jaké jsou hlavní výhody bimetalových radiátorů?

Bimetalové radiátory kombinují ocelové jádro s hliníkovým pláštěm, což zajišťuje vysokou odolnost proti tlaku až 10 MPa a rychlou reakci na změny teploty.

Otázka: Jak odmontovat radiátor se spodním připojením?

Nejprve vypusťte vodu z topného systému, potom odpojte ventil-kompakty, povolte šroubení a opatrně sundejte radiátor ze závěsů.

Otázka: Jak často je třeba radiátor odvzdušňovat?

Odvzdušnění doporučuji minimálně jednou za topnou sezónu nebo při hluku a studených místech na radiátoru.

Otázka: Co potřebuji k instalaci radiátoru se spodním připojením?

K instalaci jsou nezbytné ventil-kompakty, termostatická hlavice, svěrná šroubení, konzole a vhodné nářadí.

Otázka: Jak řešit netěsnosti u bimetalových radiátorů?

Netěsnosti odstraníte dotažením šroubení, výměnou poškozených dílů a pravidelným odvzdušňováním celého systému.

Otázka: Jaké jsou bezpečnostní normy při instalaci radiátorů se spodním připojením?

Montáž musí odpovídat normám ČSN, včetně správného upevnění, těsnění a použití certifikovaných komponent.

Otázka: Jaké komponenty jsou nezbytné pro správnou instalaci radiátoru se spodním připojením?

Pro správnou montáž využijte ventil-kompakt se spodním připojením 1/2″, odvzdušňovací ventil a odpovídající připojovací hadice.

Otázka: Jaké jsou nejčastější chyby při montáži radiátoru se spodním připojením a jak jim předejít?

Častou chybou je nesprávné utažení spojů a nedodržení rovinnosti radiátoru, proto kontrolujte těsnost a rovinnost během montáže podle návodu.

Otázka: Jak funguje spodní připojení radiátoru VK?

Spodní připojení ventil-kompaktů umožňuje skryté vedení trubek a usnadňuje regulaci teploty přímo na ventilu, což zjednodušuje ovládání topení.

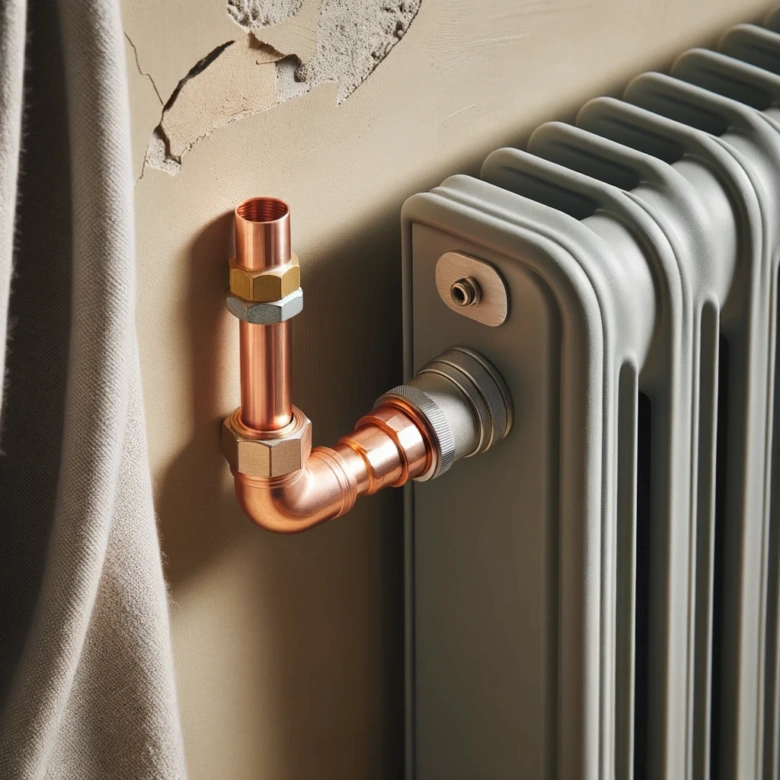

Otázka: Jaké typy připojení radiátorů existují?

Radiátory se připojují spodním, bočním nebo diagonálním způsobem, přičemž spodní připojení se hodí do moderních instalací s ventil-kompaktem.

Otázka: Jaká je cena montáže radiátoru se spodním připojením a bimetalových vlastností?

Cena profesionální montáže se pohybuje obvykle mezi 1500 až 3500 Kč v závislosti na složitosti instalace a typu radiátoru.
