Jazýčkové spínače a relé představují spolehlivý způsob ovládání elektrických obvodů díky své jednoduché, ale precizní konstrukci. Jejich magnetické kontakty pracují na principu přitahování ohebného jazýčku, což umožňuje rychlé a citlivé sepnutí obvodu. Pochopení detailů jejich konstrukce je klíčové pro správný výběr a efektivní využití v průmyslových i domácích aplikacích.
Co si zapamatovat
- Jazýčkové spínače obsahují dva feromagnetické kontakty v hermeticky uzavřené skleněné trubici s inertním plynem.
- Relé kombinují jazýčkové spínače s cívkou a mají spínací čas 0,2-2 ms a nízkou spotřebu energie.
- Maximální spínací napětí jazýčkových spínačů je až 200 V DC a proud u relé dosahuje 0,5-5 A.
- Provozní teplota spínačů a relé se pohybuje od -40 °C do 85 °C, některé snímače až do 150 °C.
- Velikosti relé se liší od 9,77 mm do 71,12 mm, s roztečí vývodů 1,02-5,08 mm pro různé montážní typy.
Základní konstrukce jazýčkových spínačů

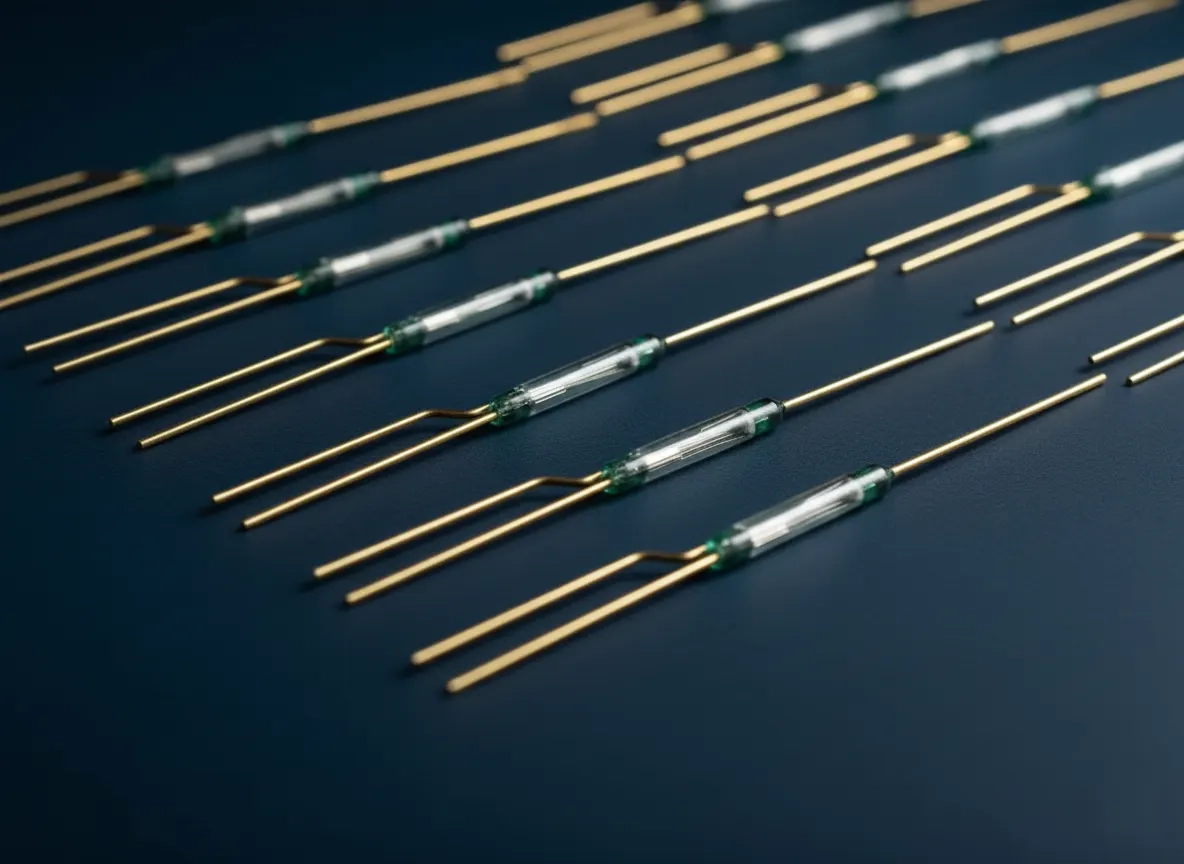

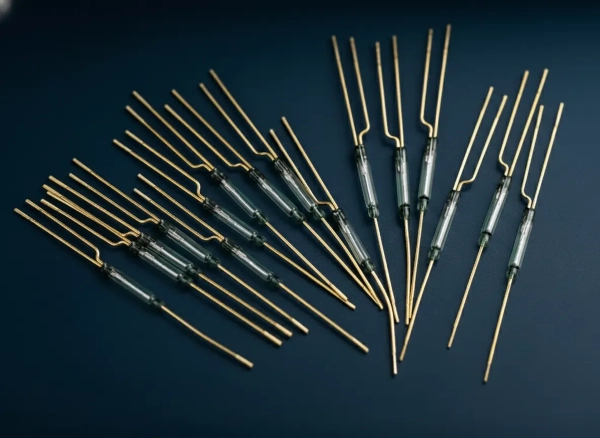

Jazýčkové spínače obsahují dva feromagnetické kontakty umístěné v hermeticky uzavřené skleněné trubici, která je naplněna sušeným inertním plynem (například dusíkem). Toto hermetické uzavření zabraňuje oxidaci kontaktů a zajišťuje stabilní elektrické parametry i po desítkách milionů spínacích cyklů. Jeden z kontaktů je pružný a reaguje na vnější magnetické pole, které může být generováno permanentním magnetem nebo elektromagnetickou cívkou. Působením magnetického pole dojde k přiblížení kontaktů a jejich sepnutí, čímž se uzavře elektrický obvod.
Princip konstrukce jazýčkových spínačů a relé
Konstrukce jazýčkových spínačů je založena na interakci magnetického pole a pružných feromagnetických jazýčků uvnitř skleněné baňky. Magnetické pole způsobí mechanické přiblížení pružného kontaktu k pevnému, což vede k sepnutí obvodu bez mechanického kontaktu s vnějším prostředím. Jazýčkové relé využívá stejný princip, přičemž magnetické pole vytváří cívka napájená elektrickým proudem. Díky tomu relé umožňuje rychlé spínání s dobou sepnutí v rozmezí 0,2 až 2 ms a nízkou spotřebou energie cívky.
Tip: Častou chybou je nasazení jazýčkových spínačů mimo specifikovaný teplotní rozsah, který bývá u většiny typů od -40 °C do 85 °C, u některých až do 150 °C. Překročení těchto limitů může způsobit trvalou deformaci pružného kontaktu a snížení spolehlivosti zařízení.
Typy a varianty jazýčkových relé
Jazýčkové relé se vyrábí v několika konstrukčních variantách, přičemž hlavní rozdělení spočívá v technologii montáže na desku plošných spojů – SMD (povrchová montáž) a THT (průchozí otvory). Tento rozdíl ovlivňuje nejen způsob instalace, ale i rozměry a elektrické parametry relé. Každá varianta nabízí hermeticky uzavřený jazýčkový magnetický kontakt, který zajišťuje spolehlivost a odolnost vůči vnějším vlivům.
Princip konstrukce jazýčkových spínačů a relé zahrnuje typy kontaktů jako normálně otevřený (SPST-NO), normálně uzavřený (SPST-NC) a přepínací kontakt (SPDT). Vícepólová relé umožňují současné ovládání více obvodů, což rozšiřuje možnosti jejich použití v průmyslových a spotřebních aplikacích.
Přehled nejčastějších typů jazýčkových relé
| Typ kontaktu | Velikost relé (délka mm) | Rozteč vývodů (mm) | Montážní technologie |
|---|---|---|---|
| SPST-NO (normálně otevřený) | 9,77-35,00 | 1,02-3,81 | SMD / THT |
| SPDT (přepínací) | 12,50-50,00 | 2,54-5,08 | SMD / THT |
| Vícepólové | 30,00-71,12 | 3,00-5,08 | THT |
Velikosti relé se pohybují od kompaktních 9,77 mm, určených pro prostorově omezené aplikace, až po robustní provedení přes 70 mm, která zvládají vyšší proudy a napětí. Rozteč vývodů odpovídá standardním hodnotám pro snadnou integraci do elektronických obvodů.
Tip: Častou chybou při výběru jazýčkového relé je podcenění požadované rozteče vývodů, což může zkomplikovat pájení a montáž. Proto doporučuji vždy ověřit kompatibilitu rozteče s vaší deskou plošných spojů.
Tato rozmanitost typů a variant konstrukce jazýčkových relé umožňuje vybrat vhodný magnetický spínač přesně podle požadavků konkrétní aplikace, ať už jde o malé spotřebiče nebo průmyslové řídicí systémy.
Elektrické parametry jazýčkových spínačů a relé
Elektrické parametry jazýčkových spínačů a relé jsou klíčové pro správný výběr těchto komponent do elektrických obvodů. Základní hodnoty, jako maximální spínací napětí, proud relé, odpor kontaktů a napájecí napětí, přímo ovlivňují jejich spolehlivost a životnost.
Jaké jsou klíčové elektrické parametry jazýčkových spínačů a relé?
Jazýčkové spínače a relé obvykle pracují s maximálním spínacím napětím až 200 V DC, což je limit, který nelze překračovat, aby nedošlo k poškození kontaktů. Maximální proud relé se pohybuje v rozmezí 0,5 až 5 A podle typu a konstrukce zařízení. Odpor kontaktů je důležitý parametr, který ovlivňuje spínací výkon a tepelné ztráty; typické hodnoty se pohybují od 80 mΩ do 3 Ω. Napájecí napětí relé bývá v rozsahu 4,5 až 28 V DC, což zajišťuje správnou aktivaci elektromagnetického pole uvnitř relé. Při návrhu je třeba zohlednit tyto elektrické parametry relé a spínačů, aby fungovaly bez selhání a zajistily požadovaný výkon.
- Maximální spínací napětí: do 200 V DC
- Maximální proud relé: 0,5-5 A
- Odpor kontaktů: 80 mΩ až 3 Ω
- Napájecí napětí relé: 4,5-28 V DC
Jak fungují jazýčkové spínače a relé konstrukce?
Princip konstrukce jazýčkových spínačů a relé je založen na dvou feromagnetických kontaktech umístěných uvnitř hermeticky uzavřené skleněné trubice. Tyto kontakty, známé jako jazýčkové kontakty, jsou navrženy tak, aby se pod vlivem magnetického pole vzájemně přitahovaly a sepínaly elektrický obvod. Pružný kontakt reaguje na magnetické pole vytvořené buď vnější magnetem, nebo elektromagnetem v relé. Hermetické uzavření zajišťuje ochranu kontaktů před oxidací a vlivem okolního prostředí, což výrazně prodlužuje jejich životnost. Tento princip konstrukce jazýčkových spínačů a relé umožňuje spolehlivé a bezhlučné spínání s minimálním mechanickým opotřebením.
- Jazýčkové kontakty jsou feromagnetické a pružné
- Kontakty jsou uvnitř skleněné trubice s hermetickým uzavřením
- Magnetické pole způsobuje sepnutí kontaktů
- Konstrukce minimalizuje opotřebení a zvyšuje spolehlivost
Provozní a environmentální vlastnosti konstrukce
Provozní a environmentální vlastnosti konstrukce jazýčkových spínačů a relé určují jejich využití v různých oblastech, zejména v průmyslu a automobilovém sektoru. Tyto parametry zahrnují teplotní rozsahy, odolnost vůči vlhkosti, prachu a vibracím, což je klíčové pro spolehlivost a dlouhodobý provoz zařízení.
Jaké jsou provozní teplotní rozsahy jazýčkových spínačů a relé?
Jazýčkové spínače a relé mají provozní teplotu obvykle v rozmezí od -40 °C do 85 °C. Tento rozsah vyhovuje standardním požadavkům na spolehlivost v běžných i náročnějších prostředích. Některé speciální snímače, vybavené odolnějšími materiály a konstrukcí, zvládají teploty až do 150 °C, což otevírá možnosti pro aplikace s vysokou tepelnou zátěží. Provozní teplota je zásadní pro udržení elektrických parametrů relé a správnou funkci jazýčkového magnetického kontaktu, přičemž hermetické uzavření pomáhá chránit citlivé části před poškozením vlivem tepla.
Jaké jsou environmentální vlastnosti a odolnost jazýčkových spínačů?
Jazýčkové spínače a relé vynikají vysokou odolností vůči vibracím, vlhkosti a prachu. Díky hermetickému uzavření jsou tyto magnetické spínače velmi spolehlivé i v náročných provozních podmínkách. Krytí IP u relé často dosahuje hodnot IP65 a vyšších, což znamená ochranu proti prachu a stříkající vodě. Environmentální parametry umožňují jejich použití v průmyslových aplikacích, kde jsou přítomny mechanické otřesy a nepříznivé podmínky.
- Odolnost vůči vibracím zajišťuje stabilní kontakt bez poruch
- Vlhkost a prach díky krytí IP neovlivňují elektrické parametry relé
- Hermetické uzavření chrání vnitřní jazýčkový kontakt před korozí a oxidací
Tip: Častá chyba při výběru jazýčkových spínačů je podcenění požadovaného krytí IP, což vede k selhání zařízení v prašném nebo vlhkém prostředí. Pro průmyslové nasazení doporučuji volit relé s minimálním krytím IP65. Jazýčkové spínače se hodí pro aplikace s náročnou environmentální zátěží, naopak pro suché a bezprašné prostředí lze použít i méně odolné typy.
Aplikace jazýčkových spínačů a relé
Jazýčkové spínače a relé se uplatňují v širokém spektru průmyslových a spotřebních aplikací díky hermetickému uzavření skleněné baňky a spolehlivému magnetickému spínání. V automobilovém průmyslu jsou jazýčkové kontakty využívány především pro přesné snímání polohy, například u snímačů hladiny paliva, a monitorování bezpečnostních systémů, kde je klíčová rychlost sepnutí (0,2-2 ms) a odolnost vůči vibracím a teplotám v rozsahu -40 °C až 150 °C.
V průmyslové automatizaci jazýčková relé zajišťují spínání elektrických obvodů s dlouhou mechanickou životností až desítek milionů cyklů a nízkým odporem sepnutých kontaktů (až 80 mΩ). Díky maximálnímu spínacímu napětí do 200 V DC a proudu až 5 A jsou vhodná pro náročné řídicí systémy s přesnou odezvou a spolehlivým výkonem.
Lékařská technika využívá jazýčkové spínače pro senzory v přístrojích, kde hermetické utěsnění minimalizuje riziko vniknutí nečistot a zajišťuje stabilní funkci v kritických podmínkách. V telekomunikacích slouží magnetické spínače k přepojování signálů s minimálním rušením, což je umožněno nízkým kontaktním odporem a rychlým spínáním.
Typické oblasti použití jazýčkových spínačů a relé:
- Automobilový průmysl – snímače polohy, hladiny paliva, bezpečnostní systémy s odolností vůči vibracím a teplotám
- Průmyslová automatizace – spínání obvodů s dlouhou životností a vysokou spolehlivostí
- Lékařská technika – senzory s hermetickým uzavřením pro čisté a stabilní prostředí
- Telekomunikace – rychlé a přesné přepojování signálů s nízkým rušením
Tip: Při návrhu konstrukce jazýčkových relé je nezbytné zohlednit elektrické parametry, jako je maximální spínací napětí a proud, a také specifické konstrukční vlastnosti, například hermetické uzavření a typ kontaktů. Častou chybou je podcenění vlivu teplotních rozsahů a mechanické odolnosti, což může vést ke snížení spolehlivosti v provozu.
Pro koho se jazýčkové spínače a relé hodí: pro aplikace vyžadující rychlé spínání, nízký odpor kontaktů a odolnost vůči vibracím a vlhkosti. Naopak nejsou vhodné pro obvody s velmi vysokými proudy nad 5 A nebo tam, kde je potřeba extrémně rychlé elektronické spínání v řádu mikrosekund.
Speciální konstrukční prvky a technologie
Materiály kontaktů a životnost
Kontakty jazýčkových spínačů jsou často vyrobeny z wolframu, rhodia nebo ruthenia, které díky vysoké tvrdosti a odolnosti vůči korozi výrazně prodlužují životnost zařízení. Wolfram zajišťuje mechanickou pevnost a odolnost proti mechanickému opotřebení při desítkách milionů spínacích cyklů. Rhodium snižuje přechodový odpor kontaktů, čímž zlepšuje elektrické parametry relé, zatímco ruthenium zajišťuje stabilitu kontaktů při vyšších proudových zatíženích až do několika ampérů. Použití těchto materiálů minimalizuje riziko vzniku jisker a oxidace, což je klíčové pro spolehlivý provoz v průmyslových i automobilových aplikacích.
Elektromagnetické rušení a jeho potlačení
Elektromagnetické rušení (EMI) vzniká především vlivem magnetického pole cívky a okolních zdrojů elektromagnetických polí, které mohou způsobit falešné sepnutí nebo zpoždění spínání. Konstrukce jazýčkových relé proto zahrnuje magnetické stínění feromagnetických částí a precizní uzemnění kovových částí pouzdra, čímž se snižuje vliv rušení na spínací proces. Optimalizace geometrie cívky a proudového profilu dále minimalizuje indukované rušení. Hermetické utěsnění skleněné baňky, naplněné inertním sušeným plynem, chrání kontakty před oxidací a vlhkostí, čímž přispívá ke stabilitě spínání i v náročných provozních podmínkách.
Pokročilé konstrukce jazýčkových spínačů a relé tak kombinují vysoce odolné kontaktní materiály, hermetické uzavření a sofistikované metody potlačení elektromagnetického rušení. Technologie SOI (Silicon On Insulator) umožňuje izolovaný výstup od napájecího napětí, což zvyšuje bezpečnost a přesnost ovládání v integrovaných snímačích. Programovatelné magnetické prahy spínání pak umožňují přesné nastavení spouštěcích hodnot, což je nezbytné pro aplikace s požadavkem na vysokou přesnost a opakovatelnost spínání. Celková konstrukce je navržena tak, aby magnetické spínače dosahovaly optimálních elektrických parametrů i při vystavení vibracím, vlhkosti a teplotám od -40 °C do 150 °C.
Časté dotazy
Jaký je princip fungování jazýčkového spínače?
Jazýčkový spínač obsahuje dva feromagnetické kontakty uvnitř hermeticky uzavřené skleněné trubice, kde jeden kontakt je pružný a reaguje na vnější magnetické pole, což způsobuje sepnutí kontaktů.
Jaké jsou typy kontaktů u jazýčkových relé?
Jazýčková relé mají typy kontaktů normálně otevřené (SPST-NO), normálně uzavřené, přepínací (SPDT) a vícepólové varianty.
Jaké maximální napětí snesou jazýčkové spínače?
Maximální spínací napětí jazýčkových spínačů je až 200 V DC a 140 V AC.
Jaká je provozní teplota jazýčkových spínačů?
Provozní teplota se pohybuje od -40 °C do 85 °C, některé snímače snesou až 150 °C.
K čemu se používají jazýčkové spínače v automobilovém průmyslu?
Používají se jako snímače hladiny paliva, v bezpečnostních systémech a pro spolehlivou signalizaci.
Jak materiály kontaktů ovlivňují životnost jazýčkových spínačů?
Materiály jako wolfram, rhodium a ruthenium zvyšují životnost a spolehlivost díky odolnosti proti korozi a tvrdosti.
Jak se minimalizuje elektromagnetické rušení u jazýčkových spínačů?
Používá se kovové stínění, správné uzemnění a optimalizace konstrukce cívky pro snížení EMI.
Jaká je mechanická životnost jazýčkových spínačů?
Mechanická životnost může dosahovat desítek milionů spínacích cyklů.
Jaká je typická velikost jazýčkových relé?
Velikosti relé se pohybují od 9,77 mm do 71,12 mm délky s roztečí vývodů 1,02-5,08 mm.
Jaký je spínací čas jazýčkových relé?
Spínací čas jazýčkových relé se pohybuje mezi 0,2 až 2 milisekundami.
Z jakých hlavních částí se skládá konstrukce jazýčkového relé?
Konstrukce jazýčkového relé se skládá ze skleněné ampulky, dvojice feromagnetických jazýčků a cívky, která vytváří magnetické pole pro sepnutí kontaktů.
Jaké materiály se používají pro jazýčky a proč?
Jazýčky jsou obvykle vyrobeny z feromagnetické slitiny niklu a železa pro dobrou magnetickou vodivost a pružnost, což zajišťuje spolehlivý kontakt.
Jaký je princip magnetického kontaktu v konstrukci jazýčkového relé?
Magnetické pole vytvořené cívkou přitahuje jazýčky, které se přiblíží a sepnou elektrický obvod, což je základní princip magnetického kontaktu.
Jaké jsou nejčastější chyby při konstrukci jazýčkových spínačů?
Mezi časté chyby patří nesprávné nastavení vzdálenosti jazýčků, nevhodný výběr materiálu kontaktů a nedostatečná ochrana proti vnějším vlivům.
Jak se navrhuje konstrukce jazýčkového spínače pro minimalizaci elektromagnetického rušení?
Používá se stínění cívky a správné umístění jazýčků, aby se minimalizovalo rušení, často se také volí cívky s nízkou indukčností.
