Kolik kilowattů zvládne jistič 16 A v domácnosti a průmyslu

Jistič 16 A v běžné domácí instalaci zvládne při jednofázovém zapojení trvalý příkon přibližně 3,6 kW. Pro správné dimenzování kabelů a zajištění bezpečnosti je však nutné zohlednit nejen celkový výkon jističe, ale také zvolenou charakteristiku jističe podle typu připojených spotřebičů.

Jaký výkon zvládne jistič 16 A v jednofázovém a třífázovém zapojení?

Jistič 16 A představuje základní prvek pro bezpečnost elektrických instalací v domácnostech. Maximální zatížení jističe 16 A v kW závisí na typu zapojení a jmenovitém napětí v daném obvodu.

Kolik kilowattů zvládne jistič 16 A v jednofázovém zapojení?

Pro jednofázové zapojení o napětí 230 V vypočítáte teoretický maximální výkon jističe 16 A pomocí vzorce P = U × I. Při dosazení hodnot 230 V a 16 A získáte výkon 3,68 kW, který odpovídá maximálnímu trvalému zatížení. V praxi však doporučuji brát v úvahu charakteristiku jističe a účinek cos φ, které reálnou využitelnost mírně snižují.

• 230 V je standardní napětí pro běžné zásuvkové okruhy.
• 3,68 kW je limit pro jednofázové spotřebiče jako rychlovarné konvice.
• Bezpečnost elektrických instalací vyžaduje dodržení dimenzování kabelů podle jmenovitého proudu.

Tip: Pokud plánujete zapojit více spotřebičů najednou, součet jejich příkonů nesmí dlouhodobě přesáhnout 80 % kapacity jističe, aby nedocházelo k nechtěnému vybavení.

Kolik kilowattů zvládne jistič 16 A v třífázovém zapojení?

Třífázové zapojení využívá sdružené napětí 400 V a výkon jističe 16 A se počítá dle vzorce P = √3 × U × I. Výsledná hodnota dosahuje přibližně 11 kW, což je ideální pro náročné spotřebiče, jako jsou indukční desky nebo průtokové ohřívače.

1. Kontrola příkonu – ověřte štítek spotřebiče a jeho nároky na napájení.
2. Ověření charakteristiky – zvolte správný typ jističe podle rozběhových proudů motorů.
3. Výpočet zátěže – zajistěte rovnoměrné rozložení fází pro optimální provoz.

Častá chyba: podcenění dimenzování kabelů při instalaci třífázových rozvodů, kdy slabý průřez vodiče vede k přehřívání. Tento typ zapojení se hodí pro trvale vysoký odběr v dílnách, zatímco pro běžné osvětlení je zbytečně naddimenzovaný.

Jak spočítat výkon pro jistič 16 ampér podle napětí a proudu

Výpočet výkonu jističe 16 A vychází ze základních fyzikálních parametrů elektrické sítě, kde výkon přímo úměrně závisí na napětí a protékajícím proudu. Pro přesný výpočet musíte zohlednit, zda jde o jednofázové nebo třífázové zapojení, a také vliv účiníku cos φ, který u běžných domácích spotřebičů snižuje efektivní využitelný výkon.

Návod na výpočet zatížení jističe 16 A

1. Stanovení typu sítě – identifikujte, zda instalace využívá jednofázové napětí 230 V nebo třífázové napětí 400 V.
2. Aplikace vzorce pro jednofázové zapojení – vynásobte napětí 230 V hodnotou 16 A, čímž získáte teoretický maximální výkon 3,68 kW.
3. Aplikace vzorce pro třífázové zapojení – použijte vztah P = √3 × U × I, tedy přibližně 1,73 × 400 V × 16 A, což odpovídá limitu 11 kW.

Odborná rada: Při návrhu instalace vždy počítejte s rezervou pro rozběhové proudy motorů. Častá chyba je ignorování charakteristiky jističe, která určuje rychlost vypnutí při krátkodobém přetížení. Dimenzování kabelů musí vždy odpovídat jmenovité hodnotě jističe 16 A, aby byla zajištěna bezpečnost elektrických instalací.

Tento výpočet je vhodný pro plánování zatížení zásuvkových okruhů, avšak pro instalace s vysokou indukční zátěží doporučuji konzultaci s revizním technikem. Pro běžné rezidenční spotřebiče tento výpočet dostačuje, ale u trvalého zatížení nad 2 kW na okruh zvažte rozdělení zátěže do více větví.

Charakteristiky jističů 16 A a jejich vhodnost pro domácí spotřebiče

Správná volba charakteristiky jističe 16 A je klíčová pro bezpečnost elektrických instalací a dlouhodobou stabilitu provozu vašich spotřebičů. Při rozhodování, jak správně dimenzovat jistič 16 A pro domácí spotřebiče, musíte zohlednit nejen celkový výkon jističe, ale především reakci přístroje na krátkodobé proudové špičky.

Charakteristika B

Charakteristika B představuje standard pro běžné zásuvkové okruhy a světelné obvody v domácnostech. Jistič 16 A s tímto označením vypíná při zkratovém proudu 3 až 5 násobku jmenovitého proudu. Je ideální pro spotřebiče s odporovou zátěží, kde nehrozí prudké nárazy proudu při zapnutí.

Charakteristika C

Charakteristika C je nezbytná pro spotřebiče s vyšším rozběhovým proudem, jako jsou lednice, čerpadla nebo výkonnější vysavače. Tento typ jističe dovoluje krátkodobé proudové špičky, aniž by došlo k nežádoucímu vypnutí. Při plánování instalace vždy zvažte účinek cos φ, který ovlivňuje reálnou zátěž obvodu.

Charakteristika D

Charakteristika D se používá výhradně v průmyslových aplikacích pro stroje s extrémními rozběhovými proudy, jako jsou velké elektromotory nebo transformátory. V běžné domácnosti není její použití standardní ani bezpečné.

Odborná rada: Častou chybou je podcenění dimenzování kabelů při výměně jističe. Pokud instalujete silnější jistič, kabeláž musí odpovídat proudovému zatížení, jinak hrozí přehřátí vodičů. Tato charakteristika se hodí pro běžné spotřebiče, ale pro citlivou elektroniku vyžaduje konzultaci s odborníkem.

Jaký průřez kabelu je potřeba pro jistič 16 A a jak ovlivňuje bezpečnost?

Správné dimenzování kabelů je klíčovým faktorem pro bezpečnost elektrických instalací, protože nesprávný průřez může vést k přehřívání vedení. Při rozhodování, jak správně dimenzovat jistič 16 A pro domácí spotřebiče, vždy zohledněte délku trasy a způsob uložení kabelu.

Jaký průřez kabelu je vhodný pro jistič 16 A?

Pro standardní zásuvkové okruhy jištěné prvkem 16 A se v praxi nejčastěji setkáte s měděnými vodiči. Volba mezi průřezy 1,5 mm² a 2,5 mm² závisí na konkrétních podmínkách. Kabel 2,5 mm² je vhodný pro zásuvkové obvody s jističem 16 A, zejména pokud je trasa delší, aby se minimalizovaly úbytky napětí. Kabel 1,5 mm² lze použít pouze při kratších vzdálenostech a specifickém způsobu uložení.

• Kabel 1,5 mm²: vhodný pro krátké přívody k pevně připojeným spotřebičům.
• Kabel 2,5 mm²: standard pro běžné zásuvkové okruhy v domácnosti.
• Účinek cos φ: při výpočtu zatížení zohledňuje fázový posun u induktivních zátěží.

Odborná rada: Pokud řešíte, jaký jistič potřebujete pro spotřebič 16 A, vždy konzultujte projektovou dokumentaci s certifikovaným elektrikářem, který posoudí celkovou impedanci smyčky.

Jak průřez kabelu ovlivňuje bezpečnost při použití jističe 16 A?

Bezpečnost elektrických instalací přímo závisí na schopnosti kabelu bezpečně přenést proud 16 A bez nadměrného zahřívání. Příliš tenký vodič vykazuje při průchodu proudu vyšší tepelné ztráty, což postupně degraduje izolaci a může vést až k riziku požáru. Správné dimenzování kabelů zajišťuje, že charakteristika jističe odpovídá proudové zatížitelnosti použitého vedení.

Častá chyba: podcenění délky kabelu, která při vysokém odběru způsobuje zahřívání vodiče i pod povolenou mez jističe.

• Na co si dát pozor: při uložení kabelů v tepelné izolaci stěn se jejich proudová zatížitelnost výrazně snižuje.
• Rozlišení: pro běžné zásuvky v bytě je 2,5 mm² nezbytným standardem, zatímco 1,5 mm² se hodí spíše pro světelné okruhy s nižším jištěním.

Jaká je doporučená rezerva při dimenzování jističe 16 A?

Při návrhu elektrických obvodů není maximální zatížení jističe 16 A v kW jediným parametrem pro bezpečný provoz. Pro dlouhodobé zatížení doporučuji počítat s rezervou přibližně 20 % z celkového příkonu, což efektivně zabraňuje nechtěnému vypínání jističe vlivem tepelného namáhání. Tato rezerva zajišťuje, že bezpečnost elektrických instalací zůstane zachována i při kolísání napětí nebo nárazových odběrech spotřebičů.

Výpočet skutečného výkonu vždy ovlivňuje účiník cos φ, který u běžných domácích spotřebičů dosahuje hodnot 0,8 až 0,95. Vliv účiníku na dimenzování jističe 16 A spočívá v tom, že reálný odebíraný proud je vyšší než při čistě odporové zátěži. Správné dimenzování kabelů a zohlednění charakteristiky jističe jsou klíčové faktory pro dlouhodobou stabilitu.

Tip: Pokud plánujete napájet spotřebiče s vysokým startovacím proudem, jako jsou kompresory nebo čerpadla, volte charakteristiku jističe typu C místo běžné B.

Otázka: Pro koho je tato rezerva nezbytná?

Tento přístup se hodí pro každého, kdo provozuje zařízení s dlouhodobým odběrem, jako jsou elektrické přímotopy či výkonné dílenské stroje. Naopak pro běžné zásuvkové okruhy v domácnosti s občasným používáním spotřebičů není takto striktní rezerva kritická. Častá chyba: podcenění rozběhového proudu motorů, který krátkodobě překročí limit 16 A a vyřadí okruh z provozu.

Jaké chyby se často dělají při dimenzování a použití jističe 16 A?

Častou chybou při instalaci je podcenění průřezu vodičů vzhledem k charakteristice jističe a délce kabelu. Pokud zvolíte nevhodný průřez, může dojít k přehřátí izolace, což výrazně zvyšuje riziko vzniku požáru. Bezpečnost elektrických instalací vyžaduje, aby dimenzování kabelů odpovídalo jmenovitému proudu jističe 16 A. Pamatujte, že reálný výkon jističe ovlivňuje účinek cos φ, který snižuje efektivní využitelný výkon spotřebičů.

Časté chyby při přetížení jističe 16 A

• Přetížení zásuvek pomocí prodlužovaček a rozdvojek vede k neúměrnému zatížení jednoho okruhu.
• Použití nesprávné charakteristiky jističe, která neodpovídá rozběhovému proudu připojených motorů či čerpadel.
• Zanedbaná pravidelná revize, která odhalí uvolněné svorky či oxidaci spojů způsobující přechodové odpory.

Odborná rada: Maximální zatížení jističe 16 A v kW vypočítáte jako součin napětí 230 V, proudu 16 A a účiníku. Pro běžnou domácnost se doporučuje trvalé zatížení maximálně do 3 kW na jeden okruh. Pro koho se toto řešení hodí? Je ideální pro běžné zásuvkové okruhy v bytě. Pro koho se nehodí? Pro dílenské stroje s vysokým záběrovým proudem, kde je nutné volit specifické jistící prvky.

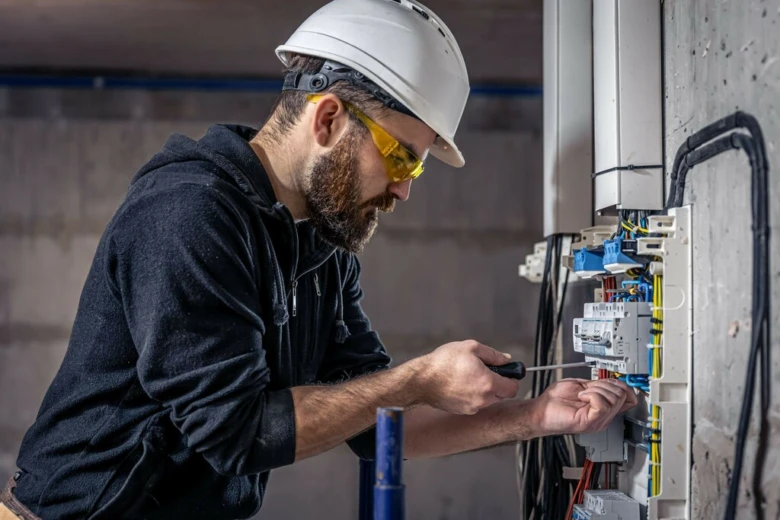

Jak postupovat při výměně nebo instalaci jističe 16 A?

Instalace jističe 16 A musí být vždy svěřena do rukou, kterými disponuje kvalifikovaný elektrikář. Samotná montáž vyžaduje striktní dodržení norem pro bezpečnost elektrických instalací, aby nedošlo k poškození rozvodů nebo vzniku požáru. Odborník při práci posoudí, jak správně dimenzovat jistič 16 A s ohledem na konkrétní zátěž zásuvkových okruhů.

Správný postup výměny a revize instalace

Při plánování úprav je nutné vzít v úvahu, že výkon jističe závisí nejen na ampérech, ale také na průřezu vodičů a délce kabelu. Zkušený technik provede následující úkony:

• Ověření průřezu kabeláže odpovídajícímu jištění 16 A.
• Volba správné charakteristiky jističe dle typu připojených spotřebičů.
• Kontrola dotažení spojů v rozvaděči pro zamezení přechodových odporů.
• Výpočet celkového zatížení včetně započtení účinku cos φ.

Odborná rada: Častou chybou bývá podcenění dimenzování kabelů při výměně starších jističů za silnější typy, což vede k přehřívání vedení. Instalace se hodí pro běžné domácí spotřebiče, ale není vhodná pro neodborné zásahy laiky, kteří nemají oprávnění k práci na elektrickém zařízení pod napětím.

Jaký vliv má účiník (cos φ) na výpočet výkonu jističe 16 A?

Při určování, kolik kW mohu zapojit na jistič 16 A, je zásadní účiník neboli cos φ. Tento parametr vyjadřuje poměr mezi činným výkonem a zdánlivým výkonem v elektrické síti. V běžných domácnostech se účiník u spotřebičů pohybuje v rozmezí 0,8 až 0,95. Pokud chcete provést přesný návod na výpočet zatížení jističe 16 A, musíte jmenovitý proud 16 A vynásobit napětím 230 V a následně právě hodnotou účiníku.

Výsledkem je reálný příkon, který jistič 16 A bezpečně udrží bez rizika vypnutí. Zatímco čistě odporové spotřebiče jako přímotopy mají účiník blízký 1,0, motorové spotřebiče s indukční zátěží jej mají nižší. Proto při dimenzování kabelů a posuzování bezpečnosti elektrických instalací vždy počítejte s rezervou. Maximální zatížení jističe 16 A v kW se tak při reálném provozu pohybuje spíše kolem 3,0 až 3,5 kW místo teoretických 3,68 kW.

Tip: Pokud plánujete zapojit více motorových spotřebičů, jako jsou čerpadla nebo kompresory, počítejte vždy s nižším účiníkem (0,8), abyste předešli přetížení obvodu.

Odborná rada: Častá chyba spočívá v ignorování startovacích proudů u motorů, které mohou krátkodobě překročit limit jističe 16 A, i když je jejich jmenovitý příkon v normě. Zohledněte proto vždy i vypínací charakteristiku jističe, která určuje odolnost vůči těmto krátkodobým špičkám.

Jak dlouhodobé zatížení ovlivňuje životnost jističe 16 A?

Dlouhodobé zatížení jističe 16 A by z důvodu zajištění bezpečnosti elektrických instalací nemělo překročit 80 % jeho jmenovité hodnoty. V praxi to znamená, že trvalý proud protékající jističem by se měl pohybovat maximálně kolem 13 A. Při překročení tohoto limitu dochází k nadměrnému zahřívání vnitřních bimetalových prvků, což negativně ovlivňuje životnost jističe a může vést k jeho předčasnému vybavení. Maximální zatížení jističe 16 A v kW se u jednofázového zapojení pohybuje okolo 3 kW, pokud zohledníme typický účinek cos φ běžných domácích spotřebičů.

Jak správně dimenzovat jistič 16 A pro domácí spotřebiče

Při návrhu obvodů je nutné provést správné dimenzování kabelů s ohledem na charakteristiku jističe a celkový odběr. Častá chyba: uživatelé zapojují na jeden okruh více vysoce výkonných spotřebičů, což vede k tepelnému namáhání svorek. Toto řešení se hodí pro běžné zásuvkové okruhy v bytech, ale není vhodné pro trvalé napájení zařízení s odběrem blízkým 16 A.

Tip: Pro výpočet zatížení vždy používejte vzorec P = U × I × cos φ. Pokud plánujete napájet spotřebič s příkonem nad 3 kW po dobu delší než jednu hodinu, doporučuji rozdělit zátěž do více okruhů nebo zvolit silnější přívodní vedení, aby nedocházelo k degradaci kontaktů vlivem tepla.

Časté dotazy o výkonu a použití jističe 16 A

Otázka: Kolik kilowattů zvládne jednofázový jistič 16 A?

Jistič 16 A v jednofázovém zapojení při napětí 230 V zvládne výkon přibližně 3,68 kW, což odpovídá standardnímu zásuvkovému okruhu.

Otázka: Kolik kilowattů zvládne třífázový jistič 3×16 A?

Třífázový jistič 3×16 A při napětí 400 V zvládne výkon přibližně 11 kW podle fyzikálního vzorce P = √3 × U × I.

Otázka: Jak spočítat výkon pro jistič 16 A?

Výkon jističe se vypočítá jako součin napětí a proudu, tedy P = U × I pro jednofázové zapojení, přičemž musíte zohlednit účinek cos φ.

Otázka: Kolik zásuvek lze připojit na jistič 16 A?

Počet zásuvek závisí na celkovém příkonu připojených spotřebičů, který by neměl překročit bezpečnou mez 3,5 kW u jednofázového jištění.

Otázka: Jaký kabel je vhodný pro jistič 16 A?

Pro tento jistič se používají vodiče s průřezem 2,5 mm², což je zásadní pro správné dimenzování kabelů a bezpečnost elektrických instalací.

Otázka: Jaká je doporučená rezerva při dimenzování jističe 16 A?

Odborníci doporučují rezervu 20 % z reálného příkonu, aby se předešlo nechtěnému vypínání při špičkách a zajistila se provozní stabilita.

Otázka: Jaké jsou charakteristiky jističů 16 A?

Charakteristika jističe určuje rychlost vypnutí; typ B je určen pro běžné zásuvky, zatímco typ C zvládá vyšší rozběhové proudy motorových spotřebičů.

Otázka: Jak dlouhodobé zatížení ovlivňuje životnost jističe 16 A?

Trvalé zatížení by nemělo překročit 80 % jmenovité hodnoty, tedy 13 A, čímž se výrazně prodlužuje životnost mechanických kontaktů jističe.

Otázka: Jaké chyby se často dělají při použití jističe 16 A?

Častá chyba: poddimenzování přívodních vodičů nebo přetěžování okruhu vícenásobnými rozdvojkami, což vede k přehřívání a riziku vzniku požáru.

Otázka: Kdo by měl instalovat jistič 16 A?

Instalaci musí provádět výhradně kvalifikovaný elektrikář s platným oprávněním, který ověří impedanci smyčky a soulad s normami.

Otázka: Jaký vliv má účiník (cos φ) na maximální výkon jističe 16 A?

Účiník snižuje efektivní výkon; při běžném cos φ kolem 0,8 je reálný využitelný výkon jednofázového jističe přibližně 3,7 kW.

Otázka: Jaký průřez kabelu je doporučený pro jistič 16 A a proč?

Doporučuje se průřez 2,5 mm², protože menší průřezy (např. 1,5 mm²) mohou při delším vedení způsobit nadměrný úbytek napětí a přehřátí izolace.

Otázka: Jaký jistič je vhodný pro lednici s odběrem do 1 kW?

Pro lednici postačuje jistič 10 A, avšak jistič 16 A je vhodnější, pokud plánujete na stejný zásuvkový okruh připojit další spotřebiče.

Otázka: Jaký je maximální počet zásuvek na jistič 16 A pro běžnou domácnost?

V praxi se instaluje maximálně 8 až 10 zásuvek na jeden okruh, aby nedocházelo k překročení maximálního zatížení jističe 16 A v kW.

Otázka: Jak spočítat výkon jističe 16 A při třífázovém zapojení?

Výkon se počítá jako P = √3 × U × I × cos φ; při 400 V a cos φ 0,8 se jedná o hodnotu přibližně 8,8 kW.

Otázka: Jaký je rozdíl mezi hlavním jističem 3×25 A a jističem 16 A?

Hlavní jistič 25 A je dimenzován pro celkový odběr objektu až 17,3 kW, zatímco 16 A je určen pro konkrétní koncové zásuvkové obvody.

Otázka: Jaký vliv má dlouhodobé zatížení na životnost jističe 16 A?

Dlouhodobé zatížení blízko hranice 16 A způsobuje tepelné namáhání spouště, což může vést k jejímu předčasnému opotřebení a nestabilitě.

Otázka: Jak postupovat při výměně jističe 16 A za vyšší hodnotu?

Výměna za silnější jistič bez kontroly průřezu kabeláže je nebezpečná; pro koho se to hodí: pouze pro revidované instalace s dostatečným průřezem vodičů.
