Normy a nastavení tlaku v expanzní nádrži plynového kotle

Správné nastavení tlaku v expanzní nádobě plynového kotle je klíčové pro bezpečný a spolehlivý provoz topného systému. Normy přesně určují hodnoty, které je třeba dodržet, aby nedocházelo k poškození kotle nebo ztrátám energie. Údržba expanzní nádoby a správná kontrola tlaku výrazně prodlužují životnost celého topení.

Normy tlaku v expanzní nádrži plynového kotle

Normy tlaku v expanzní nádrži plynového kotle určují přesné hodnoty, které zajistí bezpečný a efektivní provoz topného systému. Správný tlak vody v systému by se měl pohybovat mezi 1,0 a 1,5 baru, předtlak expanzní nádoby pak musí být o 0,2 baru nižší než tlak vody. Pojistný ventil je standardně nastaven na 3 bary, aby zabránil přetlaku a ochránil kotel.

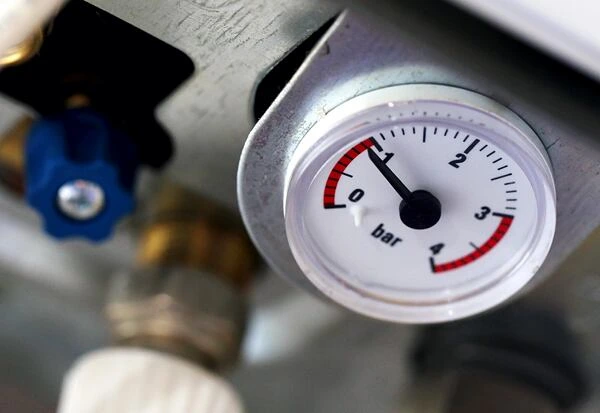

Jaký je správný tlak vody v expanzní nádrži plynového kotle?

Správný tlak vody v expanzní nádrži plynového kotle by měl být při studeném stavu mezi 1,0 a 1,5 baru. Tento tlak udržuje stabilitu topného systému a zabraňuje vzniku přetlaku, který by mohl poškodit potrubí nebo kotel. Nedostatečný tlak vody způsobuje časté zapínání čerpadla a špatnou cirkulaci, zatímco příliš vysoký tlak může aktivovat pojistný ventil topení. Údržba expanzní nádoby zahrnuje pravidelné měření tlaku, aby bylo možné včas upravit nastavení a předejít poruchám.

Jaký je správný předtlak v expanzní nádrži?

Předtlak v expanzní nádrži plynového kotle by měl být nastaven o 0,2 baru nižší než tlak vody v topném systému. Například při tlaku vody 1,2 baru by měl předtlak dosahovat 1,0 baru. Tento rozdíl umožňuje membráně expanzní nádoby správně kompenzovat změny objemu vody způsobené její teplotní roztažností. Používá se dusík jako náplň předtlaku, protože je inertní a zabraňuje korozi v nádobě. Nesprávné nastavení předtlaku vede k častým únikům vody nebo k nadměrnému opotřebení komponent.

Na jakou hodnotu je nastaven pojistný ventil?

Pojistný ventil expanzní nádoby u plynového kotle je obvykle nastaven na tlak 3 bary. Tento ventil je bezpečnostním prvkem, který chrání topný systém před nadměrným tlakem, jež by mohlo vést k prasknutí potrubí nebo poškození kotle. Pokud tlak překročí tuto hodnotu, ventil se automaticky otevře a uvolní přebytečný tlak. Pravidelná kontrola pojistného ventilu je součástí údržby expanzní nádoby a celého topného systému, aby byla zajištěna jeho spolehlivost.

Jak správně nastavit tlak v expanzní nádrži?

Správné nastavení tlaku v expanzní nádrži plynového kotle je nezbytné pro bezpečný a efektivní provoz topného systému. Tlak v expanzní nádobě udržuje stabilitu objemu vody během jejího zahřívání a zabraňuje nadměrnému namáhání pojistného ventilu topení. Jak se měří tlak v expanzní nádobě plynového kotle a jak jej správně nastavit?

1. Měření tlaku – pomocí manometru na expanzní nádobě zjistěte aktuální tlak vzduchu v nádobě, ideálně při studeném kotli a vypnutém topení.
2. Vypuštění vody – uzavřete přívod vody a opatrně vypusťte vodu z topného systému, aby se tlak v nádobě snížil.
3. Dotlakování vzduchu – pomocí běžné pumpičky na kolo doplňte vzduch do expanzní nádoby na doporučenou hodnotu (obvykle 0,8 až 1,5 bar, přesná norma závisí na typu kotle a objemu expanzní nádoby).
4. Kontrola a zapojení – znovu zapojte systém, spusťte topení a zkontrolujte tlak manometru, který by měl zůstat stabilní v provozním rozmezí.

Tip: Příliš vysoký tlak v expanzní nádobě může poškodit membránu a způsobit únik vody přes pojistný ventil topení. Údržba expanzní nádoby by se měla provádět minimálně jednou ročně.

Tento postup ukazuje, jak nastavit tlak v expanzní nádrži kotle krok za krokem. Pokud tlak v expanzní nádobě plynového kotle není správný, hrozí poruchy i drahé opravy. Pro koho se to hodí? Pro majitele domácností s klasickým ústředním topením. Pro koho ne? Pro systémy s otevřeným expanzním zásobníkem, které fungují podle jiných principů.

Funkce a význam expanzní nádoby v plynovém kotli

Expanzní nádoba plynového kotle plní klíčovou funkci v topném systému tím, že vyrovnává objemovou roztažnost vody při jejím ohřevu. Jak voda v systému stoupá na teplotu, její objem se zvětšuje, což by bez expanzní nádoby vedlo k nebezpečnému zvýšení tlaku v systému. Expanzní nádoba je proto navržena tak, aby tento přebytečný objem pojmula a zabránila tak aktivaci pojistného ventilu topení či poškození dalších komponent.

Uvnitř expanzní nádoby odděluje membrána kapalnou fázi vody od stlačeného plynu, obvykle dusíku. Tento plyn je stlačitelný a umožňuje tak stabilizovat tlak v systému i při změnách teploty. Správné nastavení tlaku kotle a tlaku v expanzní nádobě zajišťuje plynulý chod topení a snižuje riziko poruch.

Jak nastavit tlak v expanzní nádrži kotle

Doporučený tlak v expanzní nádobě plynového kotle se obvykle pohybuje kolem 1,0 až 1,5 baru, což odpovídá tlakům vody v topném systému. Při údržbě expanzní nádoby je třeba pravidelně kontrolovat tlak dusíku a v případě potřeby jej upravit pomocí vhodného tlakoměru a kompresoru.

Tip: Na co si dát pozor – častá chyba je příliš nízký tlak v expanzní nádobě, který způsobuje časté spínání pojistného ventilu topení a ztrátu vody ze systému. Pravidelná kontrola a správné nastavení tlaku výrazně prodlužují životnost kotle a celého topného systému.

Typy expanzních nádob a jejich použití

Expanzní nádoby se dělí na otevřené a uzavřené membránové, přičemž u plynových kotlů se standardně používají uzavřené membránové nádoby. Otevřená expanzní nádoba je vyrobena z oceli a je přímo napojena na atmosféru, což vede k oxidaci materiálu a častému vzniku koroze. Tento typ nádoby se instaluje na nejvyšším místě topné soustavy a vyžaduje pravidelnou kontrolu hladiny vody a pojistného ventilu topení. Kvůli vysoké náchylnosti ke korozi a nutnosti časté údržby není otevřená nádoba vhodná pro moderní plynové kotle.

Uzavřená membránová expanzní nádoba je hermeticky uzavřená a rozdělena pryžovou membránou na dvě části – plynovou (naplněnou dusíkem) a kapalinovou. Membrána zabraňuje přímému kontaktu vody s plynem, čímž minimalizuje riziko koroze a prodlužuje životnost nádoby. Tyto nádoby mají válcový tvar a jsou vyrobeny z kvalitní oceli odolné vůči tlaku i teplotám do 70 °C. Předtlak dusíku v expanzní nádobě se nastavuje obvykle na hodnotu o 0,2 baru nižší než tlak vody v systému, tedy například 0,8-1,0 baru při tlaku vody 1,0-1,2 baru. Správné nastavení tohoto tlaku je klíčové pro stabilizaci tlaku v topné soustavě a prevenci poškození kotle.

Tip: Při údržbě expanzní nádoby plynového kotle je nezbytné jednou ročně změřit tlak dusíku manometrem a zkontrolovat stav membrány. Nesprávný tlak dusíku, například pod 0,8 baru, může vést k častému spínání čerpadla a rychlému poklesu tlaku vody v systému.

Pro koho se uzavřená expanzní nádoba hodí: pro všechny moderní plynové kotle s uzavřenou topnou soustavou, kde je požadována dlouhodobá spolehlivost a minimální údržba. Naopak otevřená nádoba je vhodná pouze pro starší systémy s otevřeným okruhem, kde není možné instalovat membránovou nádobu.

Správné nastavení a údržba expanzní nádoby výrazně prodlužuje životnost kotle a zabraňuje poruchám způsobeným přetlakem nebo zavzdušněním topné soustavy.

Údržba a kontrola tlaku expanzní nádoby

Údržba a pravidelná kontrola tlaku v expanzní nádobě plynového kotle zajistí správnou funkci topného systému a prodlouží životnost membrány. Níže naleznete doporučený postup, jak tlak v expanzní nádobě správně změřit a nastavit.

Doporučený interval kontroly

Kontrolu tlaku a stav expanzní nádoby provádějte minimálně jednou ročně, ideálně před začátkem topné sezóny. Pravidelná údržba expanzní nádoby pomáhá předejít selhání pojistného ventilu topení a zajišťuje správné nastavení tlaku kotle v celém systému.

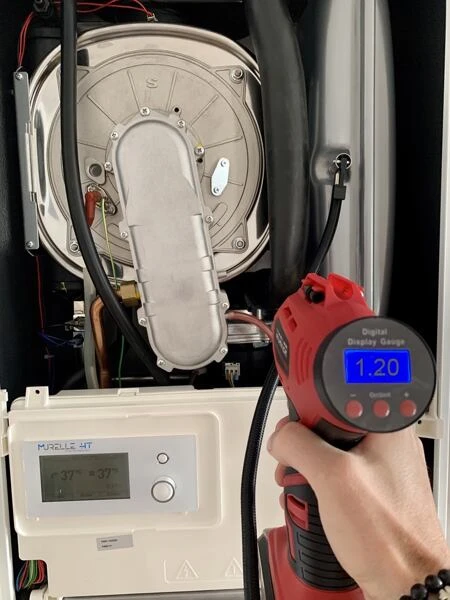

Postup měření tlaku

Měření tlaku v expanzní nádobě plynového kotle provedete pomocí manometru. Po odšroubování krytky ventilu expanzní nádoby přiložte manometr a odečtěte aktuální tlak. Tento tlak by měl odpovídat nastavením výrobce a být přibližně o 0,2 baru nižší než tlak vody v topném systému.

Jak správně dotlakovat vzduch

Dotlakování vzduchu v expanzní nádobě provádějte pumpičkou nebo malým kompresorem. Postupujte takto:

1. Příprava – vypněte kotel a nechte topný systém vychladnout pod 70 °C, aby membrána nebyla poškozena vysokou teplotou.
2. Odšroubování ventilu – odstraňte krytku ventilu expanzní nádoby.
3. Dotlakování – připojte pumpičku nebo kompresor a dotlačte vzduch na tlak o cca 0,2 baru nižší než je tlak vody v systému.
4. Kontrola – zavřete ventil a zkontrolujte, zda tlak odpovídá doporučeným normám.

Tip: Na co si dát pozor: častou chybou je dotlakování za vysoké teploty, která může membránu poškodit a způsobit únik vody nebo poruchu pojistného ventilu topení.

Správná údržba a nastavení tlaku expanzní nádoby jsou klíčové pro spolehlivý provoz plynového kotle a stabilitu topného systému.

Rizika nesprávného nastavení tlaku v expanzní nádrži

Rizika nesprávného nastavení tlaku v expanzní nádrži plynového kotle

Nesprávný tlak v expanzní nádobě topného systému způsobuje časté spínání spínače čerpadla, což vede k rychlejšímu opotřebení čerpadla a dalších komponent a zároveň zvyšuje spotřebu energie až o 10 %. Pokud tlak v expanzní nádobě klesne pod 1,0 bar, dochází k zavzdušnění topného systému, které způsobuje hlučnost, nepravidelný oběh vody a nerovnoměrné vytápění radiátorů. Poškození pryžové membrány expanzní nádoby vyvolává nestabilní tlak vody v systému, což zvyšuje riziko aktivace pojistného ventilu nastaveného obvykle na 3 bary a může vést k úniku vody a následnému poškození kotle i potrubí.

Jaké chyby se často dělají při nastavování tlaku expanzní nádoby u plynového kotle

• Nastavení předtlaku vzduchu v expanzní nádobě bez odečtení cca 0,2 baru pod tlakem vody v systému
• Opomenutí pravidelné kontroly tlaku v expanzní nádobě minimálně jednou ročně před topnou sezónou
• Ignorování limitů tlaku vody v systému, který by měl být při studeném stavu mezi 1,0 a 1,5 baru
• Nedostatečná kontrola stavu membrány, což vede k jejímu prasknutí a následnému zavzdušnění systému

Tip: Pravidelná kontrola tlaku v expanzní nádobě pomocí manometru a údržba včetně dotlakování vzduchu na hodnotu o 0,2 baru nižší než tlak vody v systému výrazně snižuje riziko poruch a prodlužuje životnost plynového kotle.

Časté dotazy k normám a nastavení tlaku v expanzní nádrži

Otázka: Jaký je správný tlak v expanzní nádobě plynového kotle?

Správný tlak je obvykle 0,8-1,0 bar, což je o 0,2 bar nižší než tlak vody v topném systému, aby expanzní nádoba správně vyrovnávala objem vody při ohřevu.

Otázka: Jak se měří tlak v expanzní nádrži?

Tlak se měří manometrem po odšroubování krytky vzduchového ventilu na expanzní nádobě, podobně jako u pneumatik.

Otázka: Kdy je třeba upravovat tlak v expanzní nádrži?

Úprava tlaku je nezbytná minimálně před začátkem topné sezóny nebo při náhlém poklesu tlaku v systému.

Otázka: Jaký tlak by měl mít pojistný ventil topení u plynového kotle?

Pojistný ventil bývá nastaven na tlak 3 bary, při jeho překročení ventil automaticky vypouští přebytečnou vodu.

Otázka: Kolik by měl mít objem expanzní nádoba u plynového kotle?

Objem expanzní nádoby by měl odpovídat minimálně 10-12 % celkového objemu vody v topném systému; běžné vestavěné nádoby mají 6-8 litrů.

Otázka: Jak často provádět kontrolu tlaku v expanzní nádrži?

Doporučuje se kontrolovat tlak minimálně jednou ročně, nejlépe před topnou sezónou spolu s údržbou expanzní nádoby.

Otázka: Co způsobí nesprávné nastavení tlaku v expanzní nádrži?

Nevhodný tlak vede k častému spínání čerpadla, zavzdušnění topení a může poškodit membránu expanzní nádoby.

Otázka: Jaký je rozdíl mezi otevřenou a uzavřenou expanzní nádobou?

Otevřená nádoba je ocelová a podléhá korozi, zatímco uzavřená expanzní nádoba plynový kotel obsahuje membránu a dusík, což minimalizuje údržbu.

Otázka: Jak správně natlakovat expanzní nádobu plynového kotle?

Pomocí ruční pumpy nebo kompresoru natlakujte vzduch na 0,8-1,0 bar, tedy o 0,2 bar méně než tlak vody v systému.

Otázka: Kde by měla být expanzní nádoba umístěna?

Optimální je umístění na vratném potrubí topné soustavy, před kotlem a za oběhovým čerpadlem pro správnou funkci.

Otázka: Jaké jsou normy tlaku v expanzní nádrži podle českých předpisů?

ČSN stanovuje tlak v expanzní nádrži na hodnotu o 0,2-0,3 bar vyšší než provozní tlak topného systému.

Otázka: Jaký tlak by měla mít expanzní nádoba u plynového kotle s radiátory?

Optimální tlak je mezi 1,0 a 1,5 bar, což odpovídá přibližně o 0,2 bar vyššímu tlaku než statický tlak vody v systému.

Otázka: Jak postupovat při dotlakování expanzní nádoby u plynového kotle?

Nejprve vypusťte přebytečný tlak, následně natlakujte vzduch na doporučenou hodnotu (např. 1,2 bar) a zkontrolujte manometrem.

Otázka: Jak se liší tlak v expanzní nádrži u uzavřeného a otevřeného topného systému?

Uzavřený systém má tlak nastavený na 1,0-1,5 bar, zatímco otevřený systém je na atmosférickém tlaku blízkém 0 bar.

Otázka: Jaké jsou dopady příliš nízkého tlaku v expanzní nádrži na funkci plynového kotle?

Nízký tlak způsobí časté vypínání kotle kvůli nedostatku tlaku, což může vést k poškození součástí a snížení účinnosti topení.
